Пристрій для знаходження центра магнітної мітки

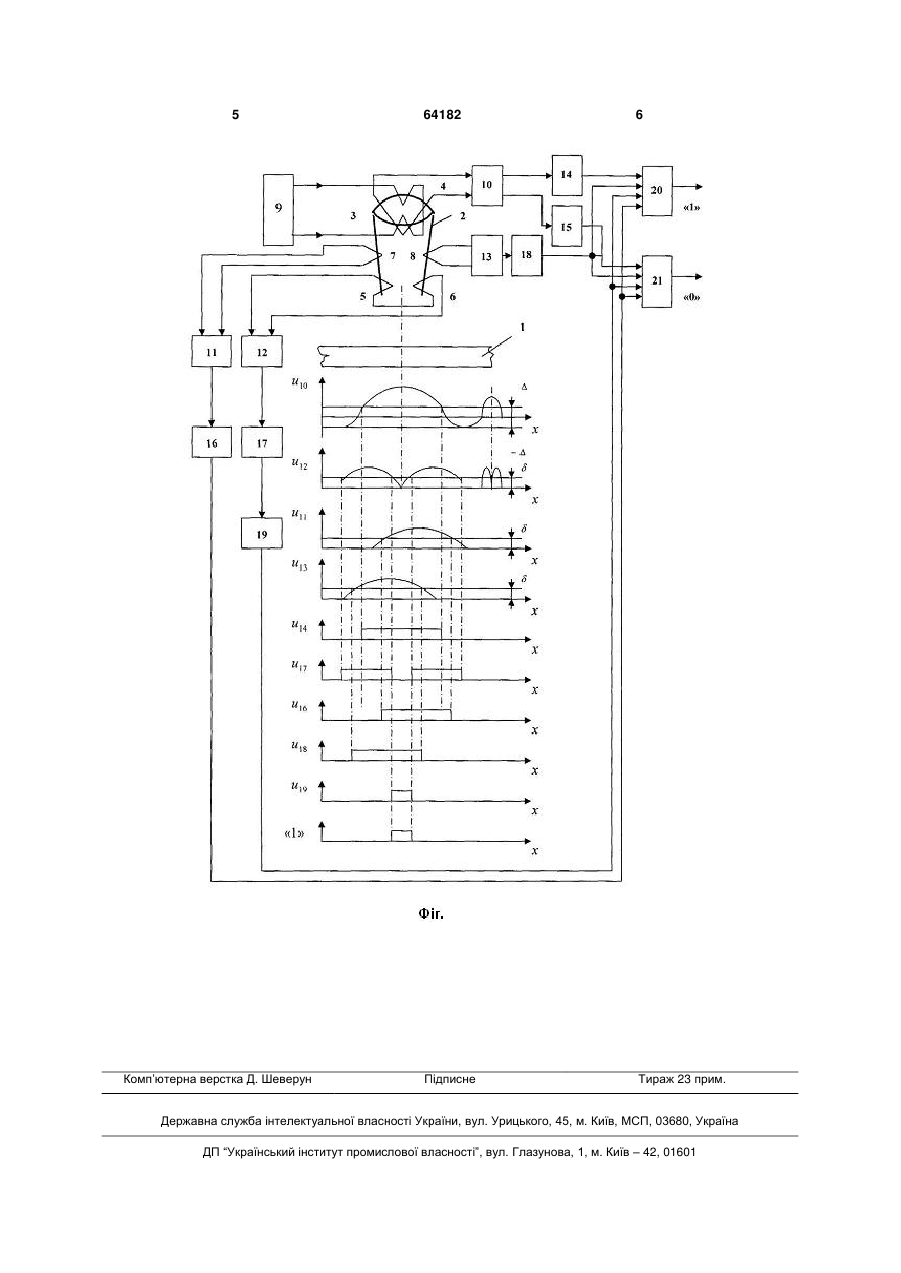

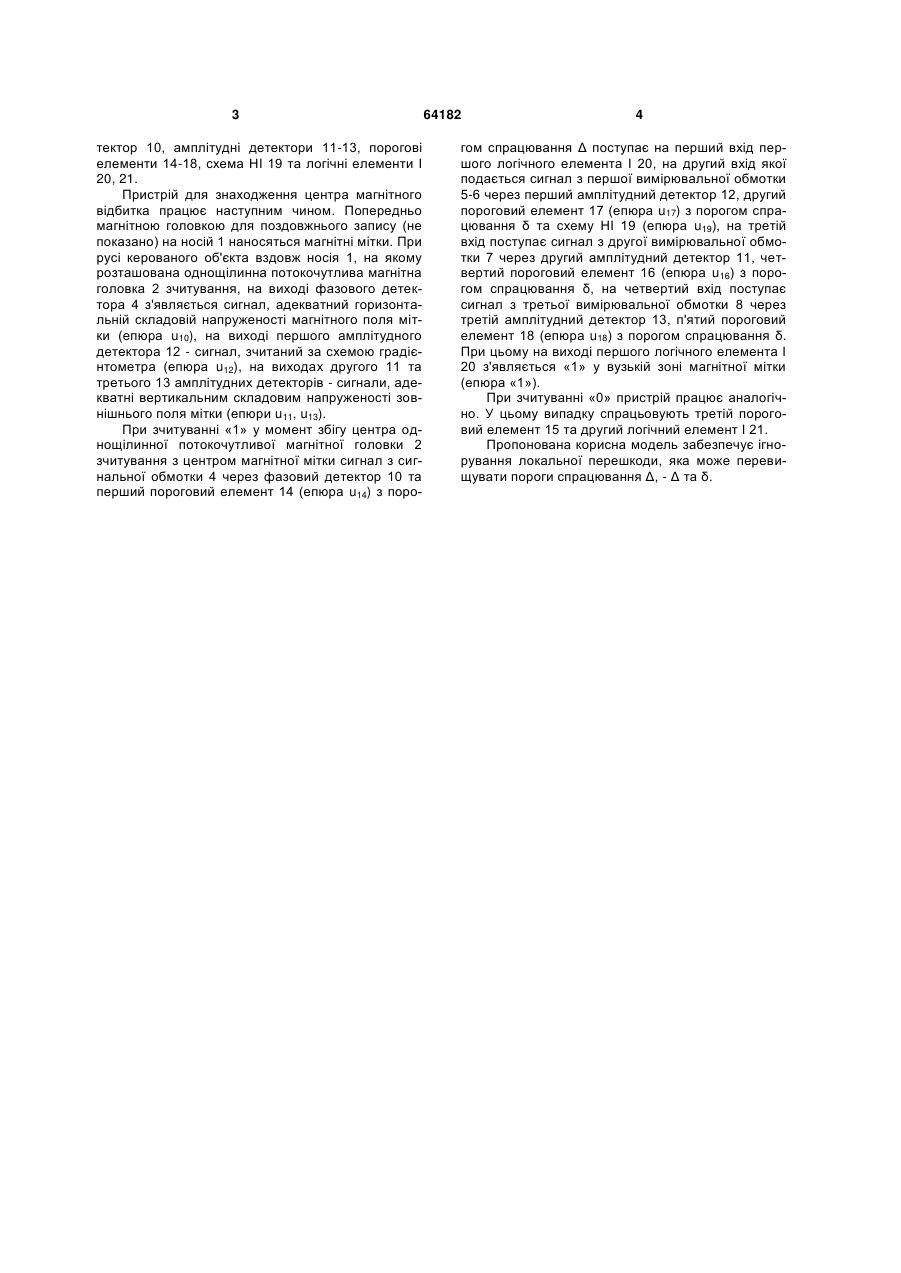

Пристрій для знаходження центра магнітної мітки, що містить однощілинну потокочутливу магнітну головку зчитування, сигнальна обмотка якої зв'язана з першим входом логічного елемента І через послідовно з'єднані фазовий детектор та перший пороговий елемент, обмотка збудження підключена до збуджувача, а вимірювальна обмотка зв'язана з другим входом логічного елемента І 3 тектор 10, амплітудні детектори 11-13, порогові елементи 14-18, схема НІ 19 та логічні елементи І 20, 21. Пристрій для знаходження центра магнітного відбитка працює наступним чином. Попередньо магнітною головкою для поздовжнього запису (не показано) на носій 1 наносяться магнітні мітки. При русі керованого об'єкта вздовж носія 1, на якому розташована однощілинна потокочутлива магнітна головка 2 зчитування, на виході фазового детектора 4 з'являється сигнал, адекватний горизонтальній складовій напруженості магнітного поля мітки (епюра u10), на виході першого амплітудного детектора 12 - сигнал, зчитаний за схемою градієнтометра (епюра u12), на виходах другого 11 та третього 13 амплітудних детекторів - сигнали, адекватні вертикальним складовим напруженості зовнішнього поля мітки (епюри u11, u13). При зчитуванні «1» у момент збігу центра однощілинної потокочутливої магнітної головки 2 зчитування з центром магнітної мітки сигнал з сигнальної обмотки 4 через фазовий детектор 10 та перший пороговий елемент 14 (епюра u14) з поро 64182 4 гом спрацювання Δ поступає на перший вхід першого логічного елемента І 20, на другий вхід якої подається сигнал з першої вимірювальної обмотки 5-6 через перший амплітудний детектор 12, другий пороговий елемент 17 (епюра u17) з порогом спрацювання δ та схему НІ 19 (епюра u19), на третій вхід поступає сигнал з другої вимірювальної обмотки 7 через другий амплітудний детектор 11, четвертий пороговий елемент 16 (епюра u16) з порогом спрацювання δ, на четвертий вхід поступає сигнал з третьої вимірювальної обмотки 8 через третій амплітудний детектор 13, п'ятий пороговий елемент 18 (епюра u18) з порогом спрацювання δ. При цьому на виході першого логічного елемента І 20 з'являється «1» у вузькій зоні магнітної мітки (епюра «1»). При зчитуванні «0» пристрій працює аналогічно. У цьому випадку спрацьовують третій пороговий елемент 15 та другий логічний елемент І 21. Пропонована корисна модель забезпечує ігнорування локальної перешкоди, яка може перевищувати пороги спрацювання Δ, - Δ та δ. 5 Комп’ютерна верстка Д. Шеверун 64182 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
