Крановий вилочний захват

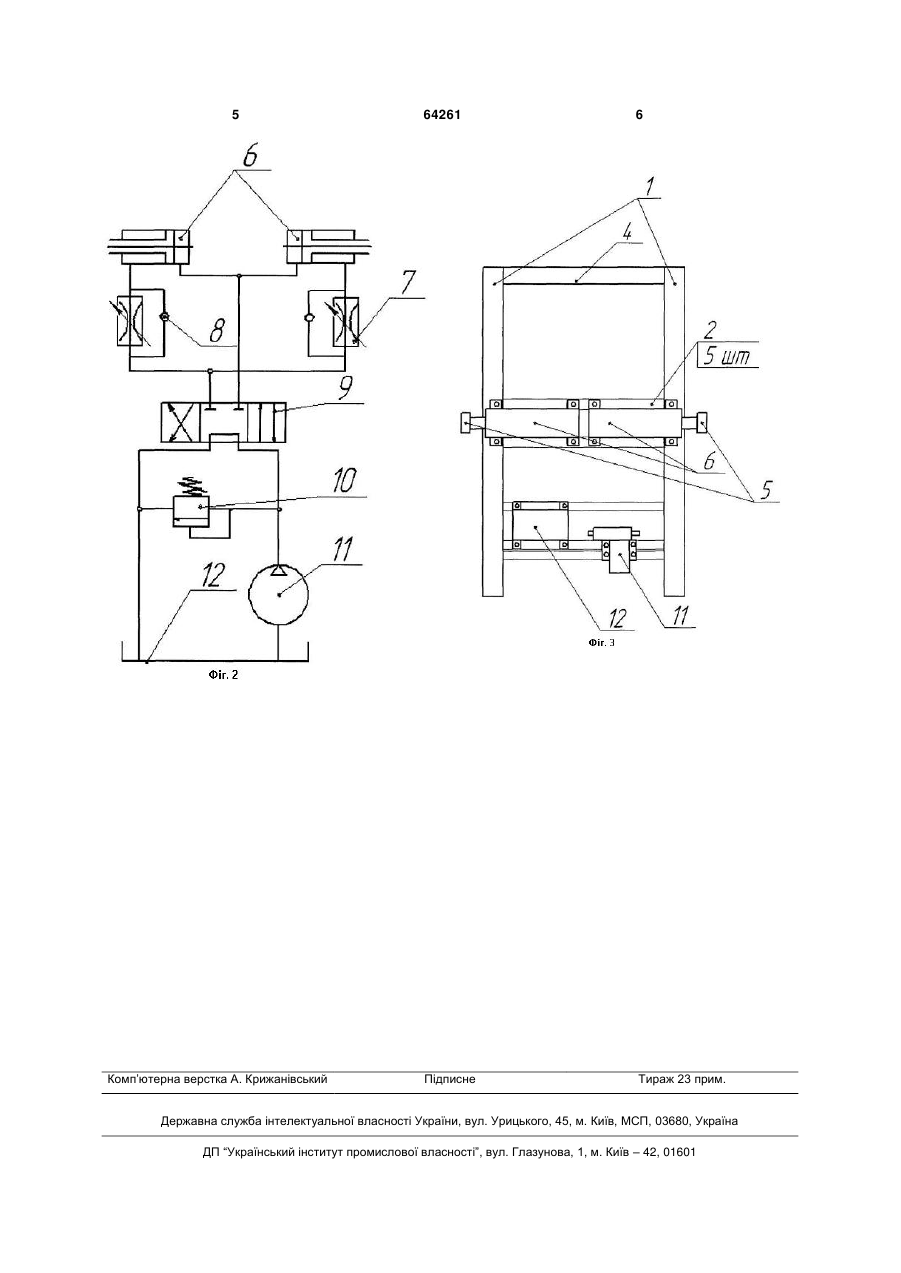

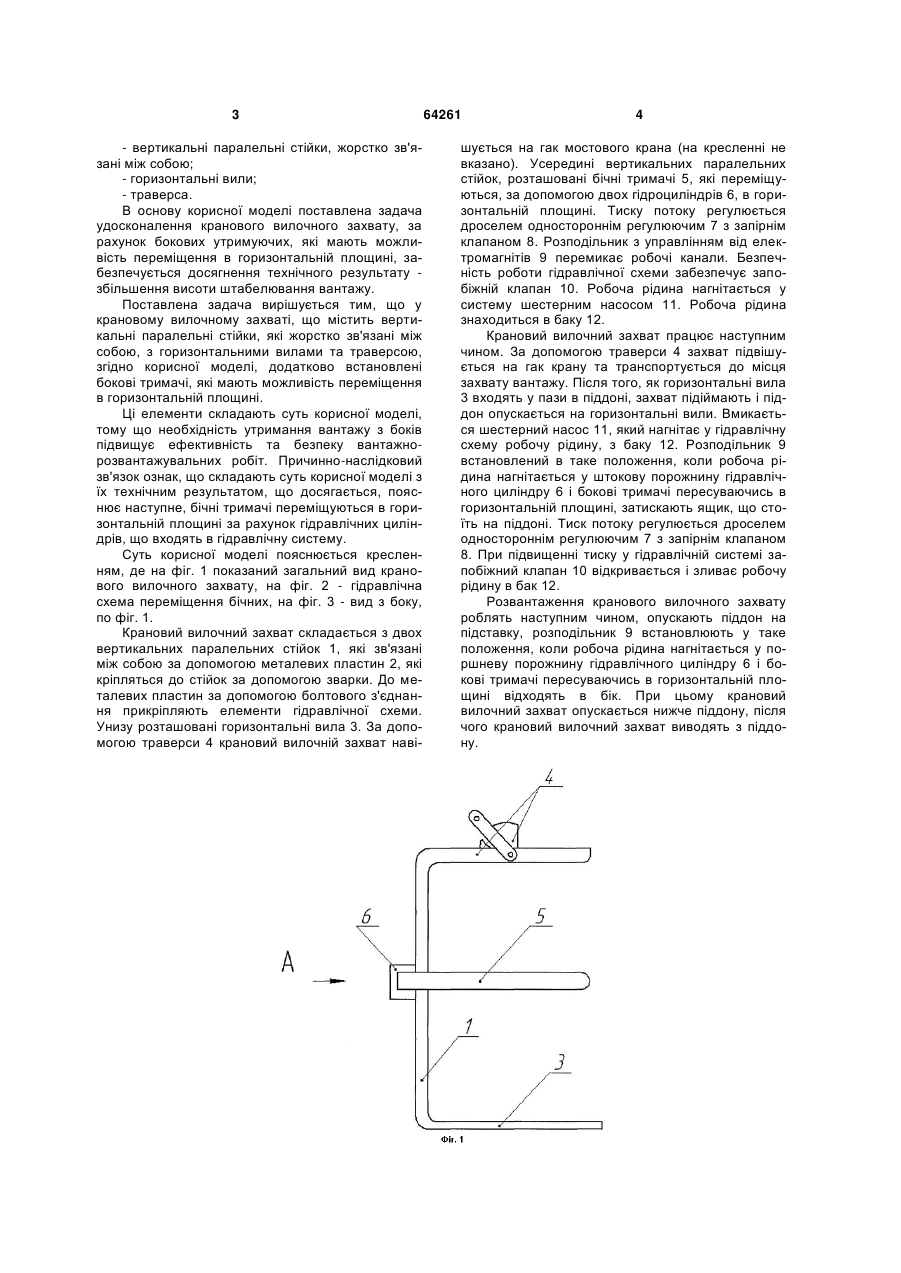

Крановий вилочний захват, що містить вертикальні паралельні стійки, які жорстко зв'язані між собою, з горизонтальними вилами та траверсою, який відрізняється тим, що додатково забезпечений боковими тримачами, які мають можливість переміщення в горизонтальній площині. (19) (21) u201015622 (22) 24.12.2010 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ВОДОЛАЗСЬКА НАТАЛІЯ ВОЛОДИМИРІВНА, ГОРДИНСЬКА ОЛЕНА АНАТОЛІЇВНА (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 - вертикальні паралельні стійки, жорстко зв'язані між собою; - горизонтальні вили; - траверса. В основу корисної моделі поставлена задача удосконалення кранового вилочного захвату, за рахунок бокових утримуючих, які мають можливість переміщення в горизонтальній площині, забезпечується досягнення технічного результату збільшення висоти штабелювання вантажу. Поставлена задача вирішується тим, що у крановому вилочному захваті, що містить вертикальні паралельні стійки, які жорстко зв'язані між собою, з горизонтальними вилами та траверсою, згідно корисної моделі, додатково встановлені бокові тримачі, які мають можливість переміщення в горизонтальній площині. Ці елементи складають суть корисної моделі, тому що необхідність утримання вантажу з боків підвищує ефективність та безпеку вантажнорозвантажувальних робіт. Причинно-наслідковий зв'язок ознак, що складають суть корисної моделі з їх технічним результатом, що досягається, пояснює наступне, бічні тримачі переміщуються в горизонтальній площині за рахунок гідравлічних циліндрів, що входять в гідравлічну систему. Суть корисної моделі пояснюється кресленням, де на фіг. 1 показаний загальний вид кранового вилочного захвату, на фіг. 2 - гідравлічна схема переміщення бічних, на фіг. 3 - вид з боку, по фіг. 1. Крановий вилочний захват складається з двох вертикальних паралельних стійок 1, які зв'язані між собою за допомогою металевих пластин 2, які кріпляться до стійок за допомогою зварки. До металевих пластин за допомогою болтового з'єднання прикріпляють елементи гідравлічної схеми. Унизу розташовані горизонтальні вила 3. За допомогою траверси 4 крановий вилочній захват наві 64261 4 шується на гак мостового крана (на кресленні не вказано). Усередині вертикальних паралельних стійок, розташовані бічні тримачі 5, які переміщуються, за допомогою двох гідроциліндрів 6, в горизонтальній площині. Тиску потоку регулюється дроселем одностороннім регулюючим 7 з запірнім клапаном 8. Розподільник з управлінням від електромагнітів 9 перемикає робочі канали. Безпечність роботи гідравлічної схеми забезпечує запобіжній клапан 10. Робоча рідина нагнітається у систему шестерним насосом 11. Робоча рідина знаходиться в баку 12. Крановий вилочний захват працює наступним чином. За допомогою траверси 4 захват підвішується на гак крану та транспортується до місця захвату вантажу. Після того, як горизонтальні вила 3 входять у пази в піддоні, захват підіймають і піддон опускається на горизонтальні вили. Вмикається шестерний насос 11, який нагнітає у гідравлічну схему робочу рідину, з баку 12. Розподільник 9 встановлений в таке положення, коли робоча рідина нагнітається у штокову порожнину гідравлічного циліндру 6 і бокові тримачі пересуваючись в горизонтальній площині, затискають ящик, що стоїть на піддоні. Тиск потоку регулюється дроселем одностороннім регулюючим 7 з запірнім клапаном 8. При підвищенні тиску у гідравлічній системі запобіжний клапан 10 відкривається і зливає робочу рідину в бак 12. Розвантаження кранового вилочного захвату роблять наступним чином, опускають піддон на підставку, розподільник 9 встановлюють у таке положення, коли робоча рідина нагнітається у поршневу порожнину гідравлічного циліндру 6 і бокові тримачі пересуваючись в горизонтальній площині відходять в бік. При цьому крановий вилочний захват опускається нижче піддону, після чого крановий вилочний захват виводять з піддону. 5 Комп’ютерна верстка А. Крижанівський 64261 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
