Пристрій для синхронної пульсуючої інтраперикардіальної підтримки серця

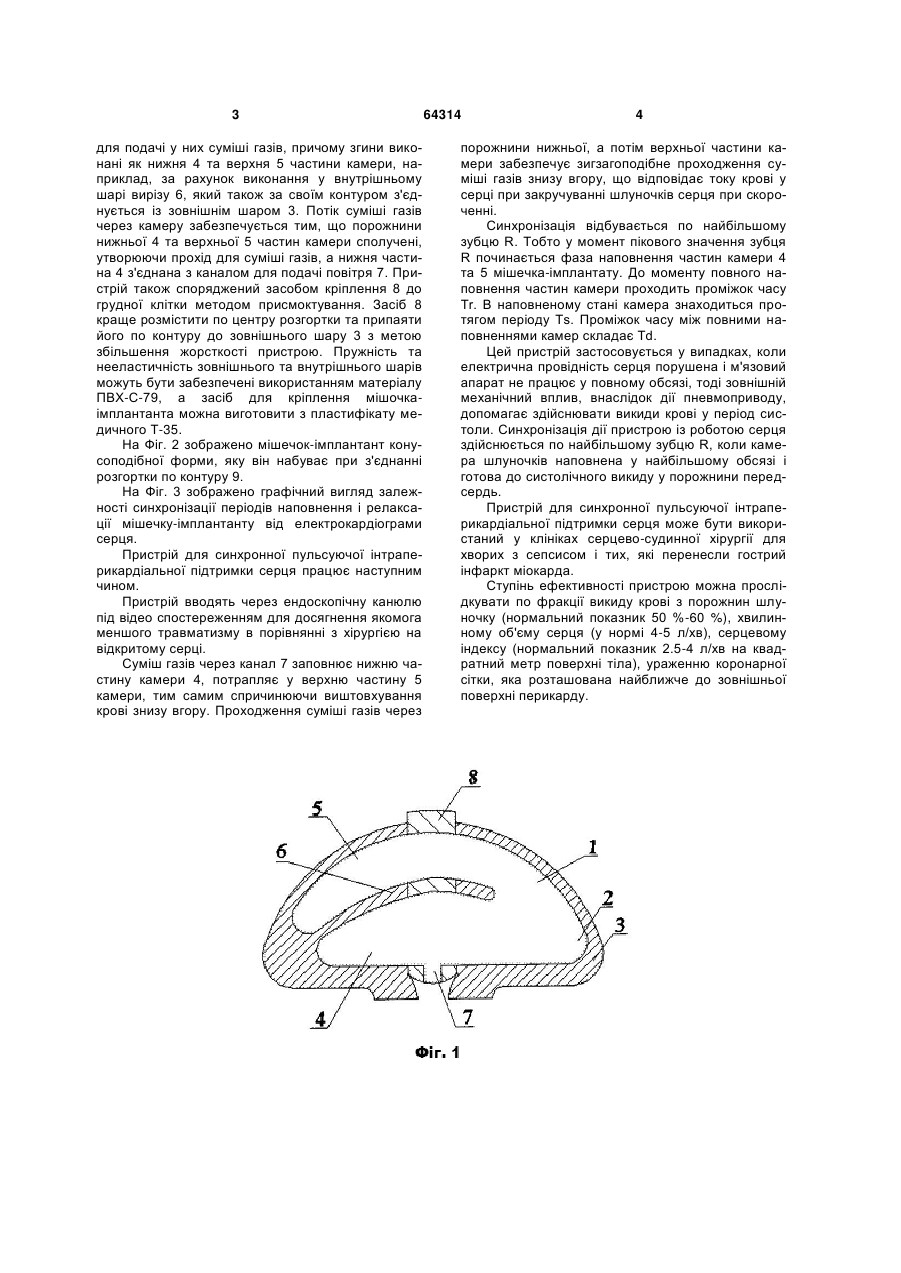

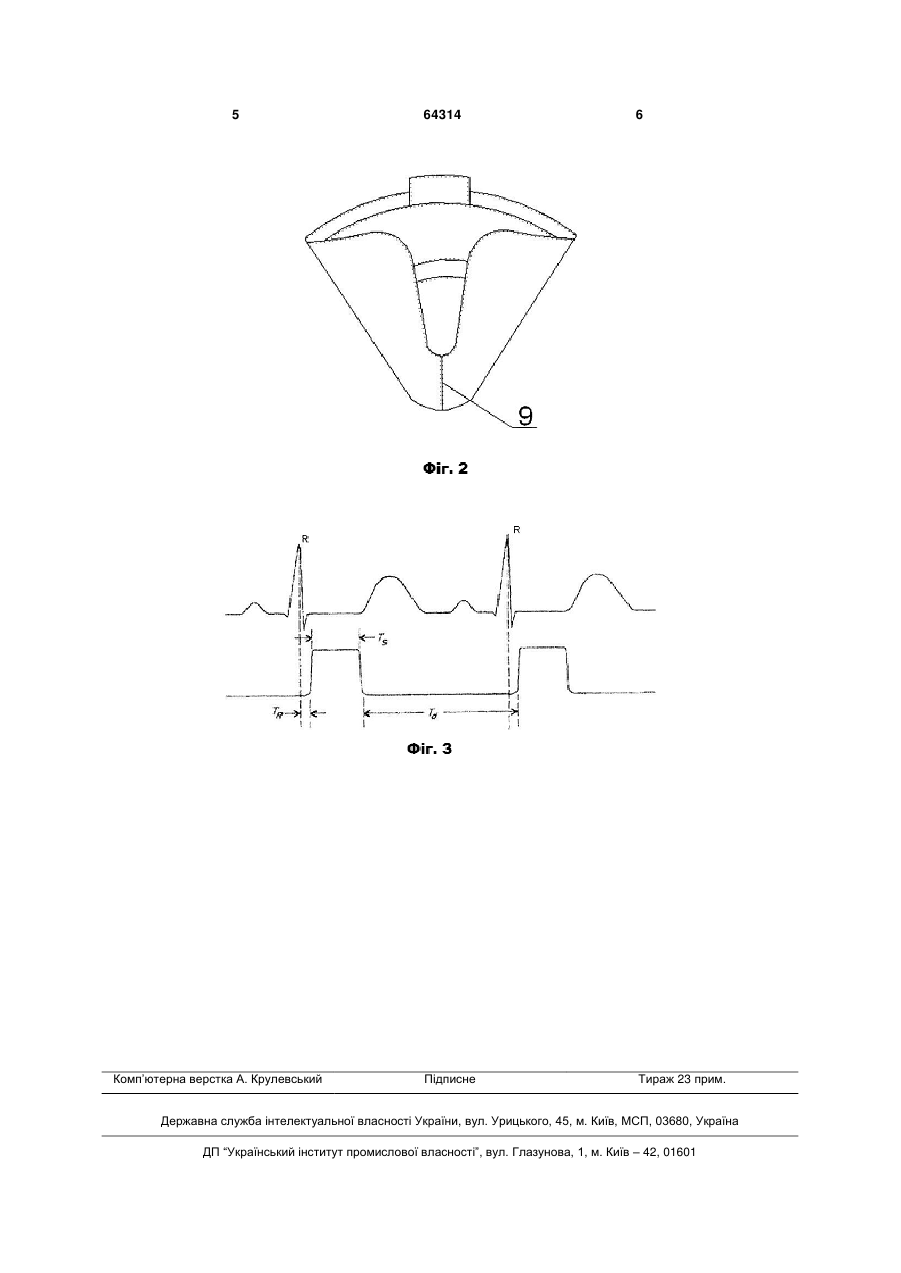

1. Пристрій для синхронної пульсуючої інтраперикардіальної підтримки серця, який містить двошарову оболонку, що виконана з нееластичного пружного матеріалу, та засіб для кріплення при 3 для подачі у них суміші газів, причому згини виконані як нижня 4 та верхня 5 частини камери, наприклад, за рахунок виконання у внутрішньому шарі вирізу 6, який також за своїм контуром з'єднується із зовнішнім шаром 3. Потік суміші газів через камеру забезпечується тим, що порожнини нижньої 4 та верхньої 5 частин камери сполучені, утворюючи прохід для суміші газів, а нижня частина 4 з'єднана з каналом для подачі повітря 7. Пристрій також споряджений засобом кріплення 8 до грудної клітки методом присмоктування. Засіб 8 краще розмістити по центру розгортки та припаяти його по контуру до зовнішнього шару 3 з метою збільшення жорсткості пристрою. Пружність та нееластичність зовнішнього та внутрішнього шарів можуть бути забезпечені використанням матеріалу ПВХ-С-79, а засіб для кріплення мішочкаімплантанта можна виготовити з пластифікату медичного Т-35. На Фіг. 2 зображено мішечок-імплантант конусоподібної форми, яку він набуває при з'єднанні розгортки по контуру 9. На Фіг. 3 зображено графічний вигляд залежності синхронізації періодів наповнення і релаксації мішечку-імплантанту від електрокардіограми серця. Пристрій для синхронної пульсуючої інтраперикардіальної підтримки серця працює наступним чином. Пристрій вводять через ендоскопічну канюлю під відео спостереженням для досягнення якомога меншого травматизму в порівнянні з хірургією на відкритому серці. Суміш газів через канал 7 заповнює нижню частину камери 4, потрапляє у верхню частину 5 камери, тим самим спричинюючи виштовхування крові знизу вгору. Проходження суміші газів через 64314 4 порожнини нижньої, а потім верхньої частини камери забезпечує зигзагоподібне проходження суміші газів знизу вгору, що відповідає току крові у серці при закручуванні шлуночків серця при скороченні. Синхронізація відбувається по найбільшому зубцю R. Тобто у момент пікового значення зубця R починається фаза наповнення частин камери 4 та 5 мішечка-імплантату. До моменту повного наповнення частин камери проходить проміжок часу Тr. В наповненому стані камера знаходиться протягом періоду Ts. Проміжок часу між повними наповненнями камер складає Td. Цей пристрій застосовується у випадках, коли електрична провідність серця порушена і м'язовий апарат не працює у повному обсязі, тоді зовнішній механічний вплив, внаслідок дії пневмоприводу, допомагає здійснювати викиди крові у період систоли. Синхронізація дії пристрою із роботою серця здійснюється по найбільшому зубцю R, коли камера шлуночків наповнена у найбільшому обсязі і готова до систолічного викиду у порожнини передсердь. Пристрій для синхронної пульсуючої інтраперикардіальної підтримки серця може бути використаний у клініках серцево-судинної хірургії для хворих з сепсисом і тих, які перенесли гострий інфаркт міокарда. Ступінь ефективності пристрою можна прослідкувати по фракції викиду крові з порожнин шлуночку (нормальний показник 50 %-60 %), хвилинному об'єму серця (у нормі 4-5 л/хв), серцевому індексу (нормальний показник 2.5-4 л/хв на квадратний метр поверхні тіла), ураженню коронарної сітки, яка розташована найближче до зовнішньої поверхні перикарду. 5 Комп’ютерна верстка А. Крулевський 64314 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
