Матриця для зміцнення матеріалу при багаторазовому пресуванні

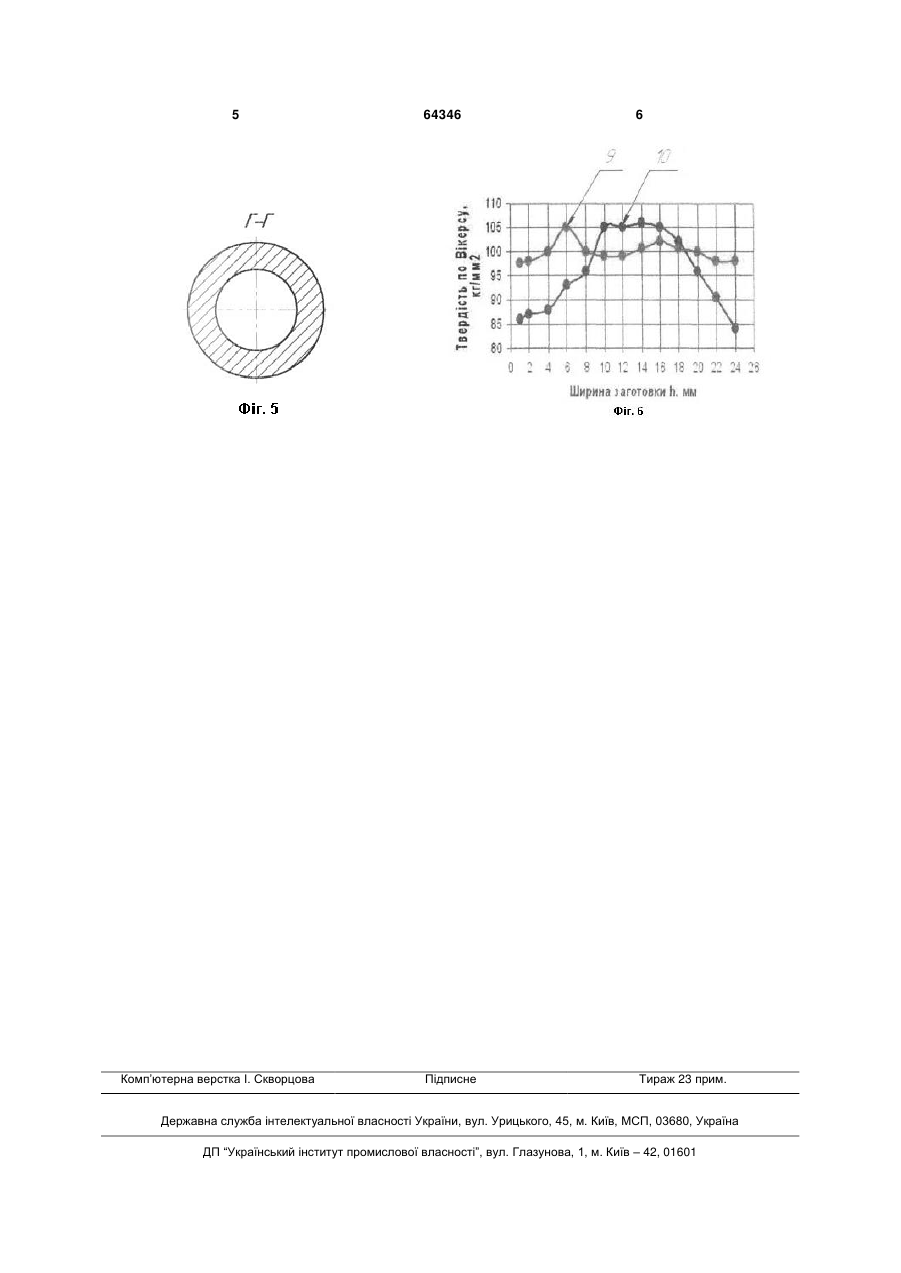

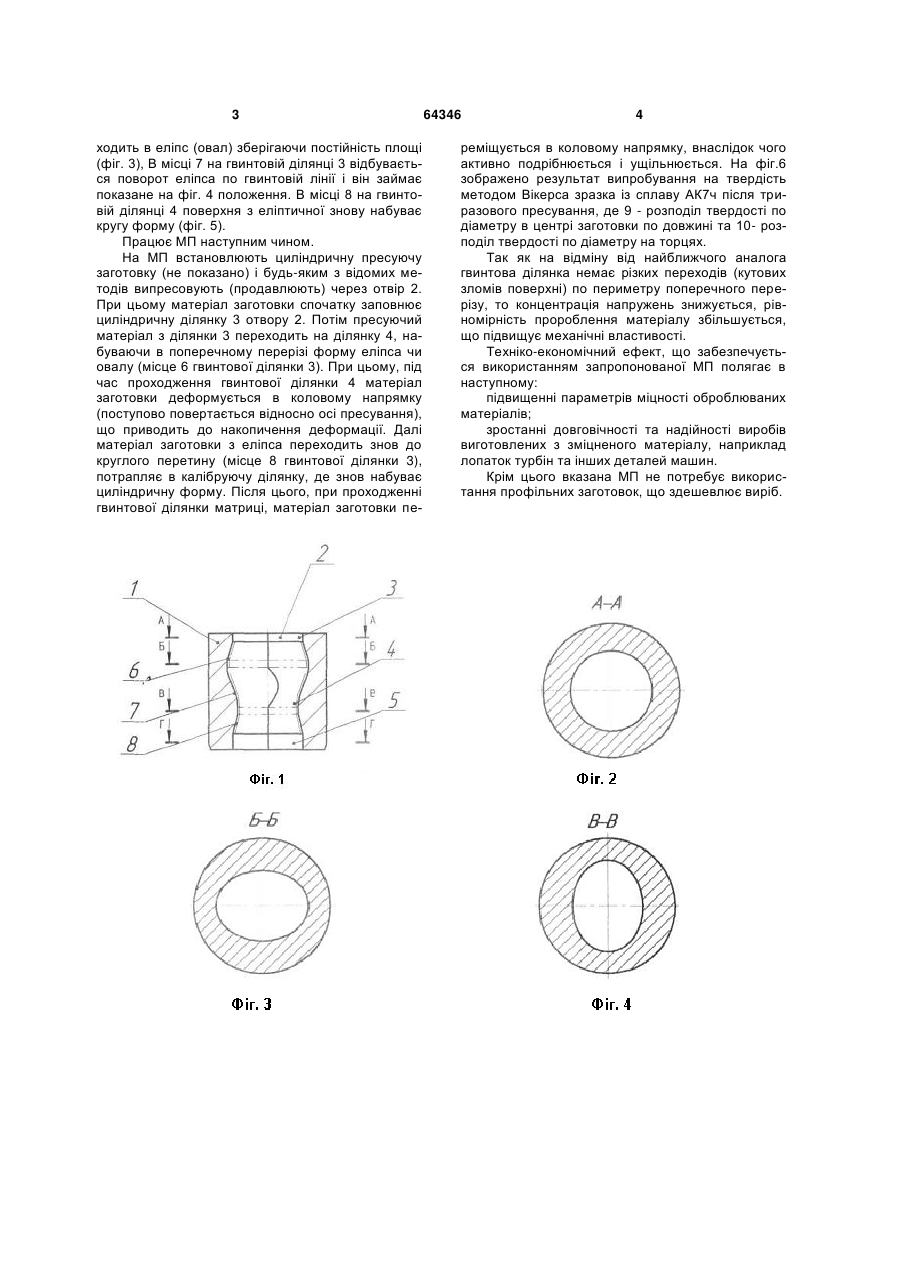

Матриця для зміцнення матеріалу при багаторазовому пресуванні, що містить корпус з центральним отвором, який утворює в тілі корпусу послідовно розташовані циліндричну західну, формуючу гвинтову і циліндричну калібруючу ділянки з однаковою площею поперечного перерізу, яка відрізняється тим, що гвинтова ділянка в поперечному перерізі має форму еліпса або овалу. (19) (21) u201102822 (22) 10.03.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ТІТОВ ВЯЧЕСЛАВ АНДРІЙОВИЧ, КОНДРАТЮК ЕДУАРД ВАСИЛЬОВИЧ, ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, ПЕЙЧЕВ ГЕОРГІЙ ІВАНОВИЧ, ЗЛОЧЕВСЬКА НАТАЛІЯ КОСТЯНТИНІВНА, ШЕЙКО СЕРГІЙ ВАСИЛЬОВИЧ 3 ходить в еліпс (овал) зберігаючи постійність площі (фіг. 3), В місці 7 на гвинтовій ділянці 3 відбувається поворот еліпса по гвинтовій лінії і він займає показане на фіг. 4 положення. В місці 8 на гвинтовій ділянці 4 поверхня з еліптичної знову набуває кругу форму (фіг. 5). Працює МП наступним чином. На МП встановлюють циліндричну пресуючу заготовку (не показано) і будь-яким з відомих методів випресовують (продавлюють) через отвір 2. При цьому матеріал заготовки спочатку заповнює циліндричну ділянку 3 отвору 2. Потім пресуючий матеріал з ділянки 3 переходить на ділянку 4, набуваючи в поперечному перерізі форму еліпса чи овалу (місце 6 гвинтової ділянки 3). При цьому, під час проходження гвинтової ділянки 4 матеріал заготовки деформується в коловому напрямку (поступово повертається відносно осі пресування), що приводить до накопичення деформації. Далі матеріал заготовки з еліпса переходить знов до круглого перетину (місце 8 гвинтової ділянки 3), потрапляє в калібруючу ділянку, де знов набуває циліндричну форму. Після цього, при проходженні гвинтової ділянки матриці, матеріал заготовки пе 64346 4 реміщується в коловому напрямку, внаслідок чого активно подрібнюється і ущільнюється. На фіг.6 зображено результат випробування на твердість методом Вікерса зразка із сплаву АК7ч після триразового пресування, де 9 - розподіл твердості по діаметру в центрі заготовки по довжині та 10- розподіл твердості по діаметру на торцях. Так як на відміну від найближчого аналога гвинтова ділянка немає різких переходів (кутових зломів поверхні) по периметру поперечного перерізу, то концентрація напружень знижується, рівномірність пророблення матеріалу збільшується, що підвищує механічні властивості. Техніко-економічний ефект, що забезпечується використанням запропонованої МП полягає в наступному: підвищенні параметрів міцності оброблюваних матеріалів; зростанні довговічності та надійності виробів виготовлених з зміцненого матеріалу, наприклад лопаток турбін та інших деталей машин. Крім цього вказана МП не потребує використання профільних заготовок, що здешевлює виріб. 5 Комп’ютерна верстка І. Скворцова 64346 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
