Штамп для комбінованого видавлювання деталей з фланцем та відростком
Номер патенту: 64958
Опубліковано: 25.11.2011
Автори: Грудкіна Наталія Сергіївна, Алієва Лейла Іграмотдіновна, Мартинов Сергій Володимирович
Формула / Реферат
Штамп для комбінованого видавлювання деталей з фланцем та відростком, що містить пуансон, контрпуансон, матрицю, контейнер та виштовхувач, який відрізняється тим, що штамп додатково вміщує пружину, на яку спирається матриця, що є рухливою, та підйомні штоки, які спираються на пружини.
Текст

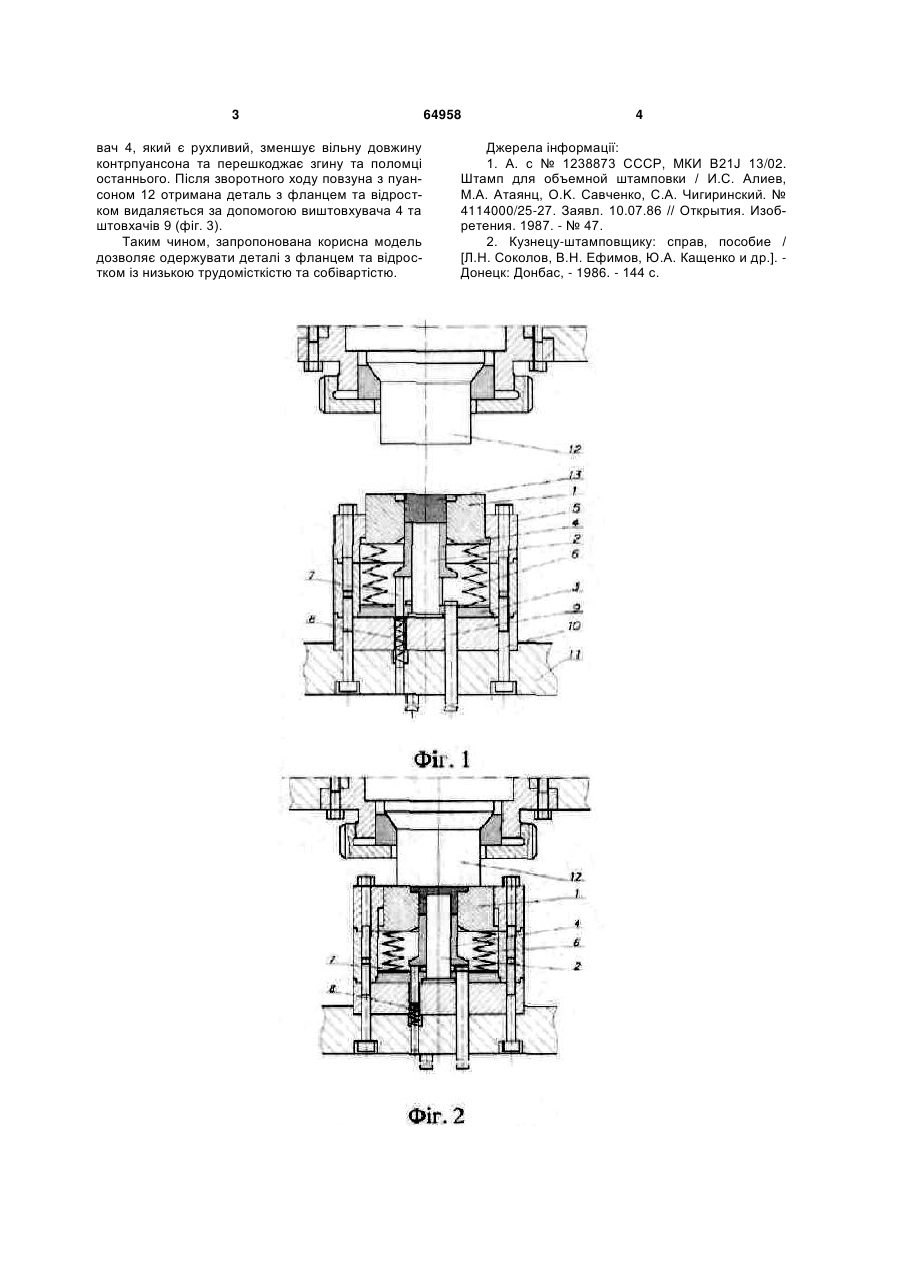

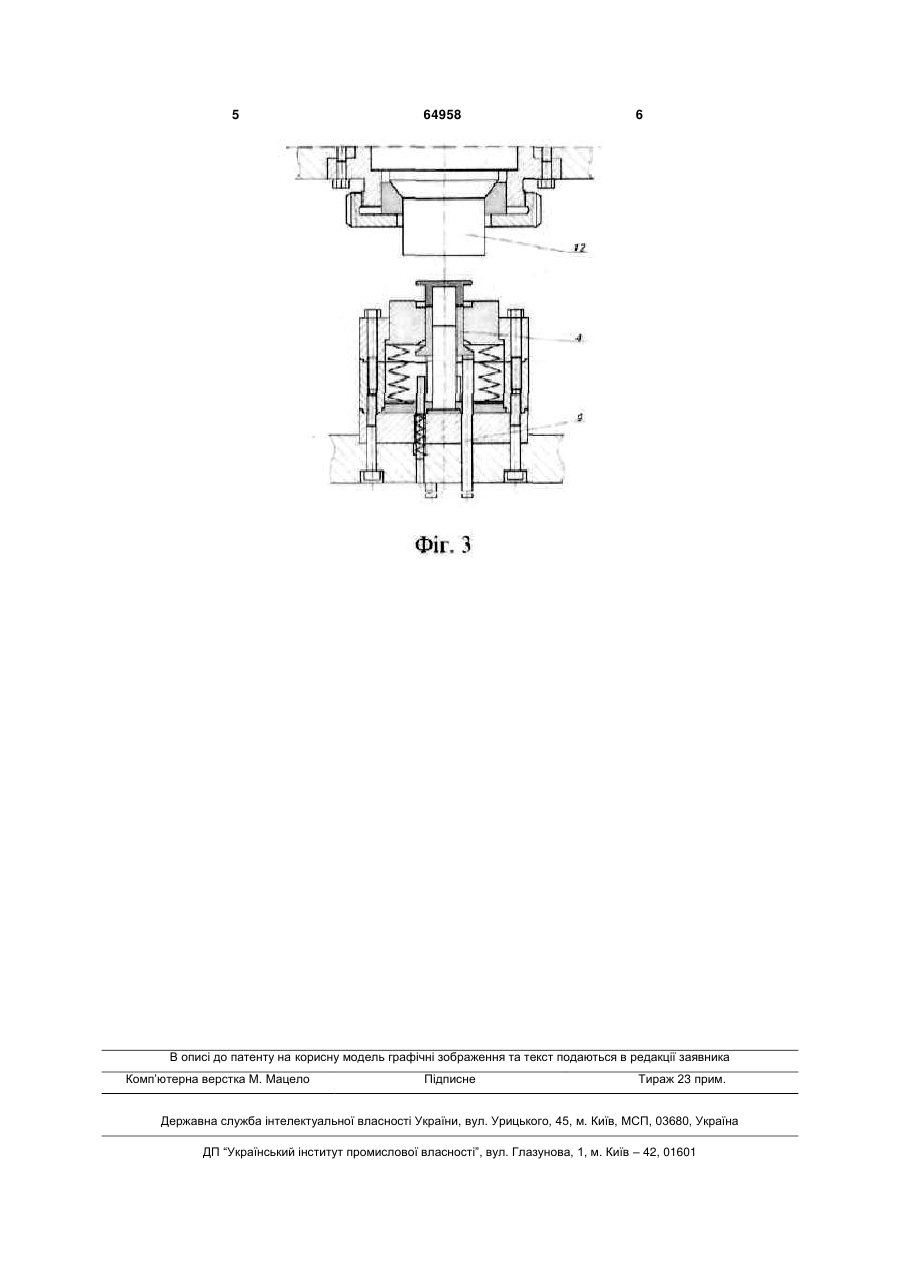

Штамп для комбінованого видавлювання деталей з фланцем та відростком, що містить пуансон, контрпуансон, матрицю, контейнер та виштовхувач, який відрізняється тим, що штамп додатково вміщує пружину, на яку спирається матриця, що є рухливою, та підйомні штоки, які спираються на пружини. (19) (21) u201104705 (22) 18.04.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) АЛІЄВА ЛЕЙЛА ІГРАМОТДІНОВНА, ГРУДКІНА НАТАЛІЯ СЕРГІЇВНА, МАРТИНОВ СЕРГІЙ ВОЛОДИМИРОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 вач 4, який є рухливий, зменшує вільну довжину контрпуансона та перешкоджає згину та поломці останнього. Після зворотного ходу повзуна з пуансоном 12 отримана деталь з фланцем та відростком видаляється за допомогою виштовхувача 4 та штовхачів 9 (фіг. 3). Таким чином, запропонована корисна модель дозволяє одержувати деталі з фланцем та відростком із низькою трудомісткістю та собівартістю. 64958 4 Джерела інформації: 1. А. с № 1238873 СССР, МКИ В21J 13/02. Штамп для объемной штамповки / И.С. Алиев, М.А. Атаянц, O.K. Савченко, С.А. Чигиринский. № 4114000/25-27. Заявл. 10.07.86 // Открытия. Изобретения. 1987. - № 47. 2. Кузнецу-штамповщику: справ, пособие / [Л.Н. Соколов, В.Н. Ефимов, Ю.А. Кащенко и др.]. Донецк: Донбас, - 1986. - 144 с. 5 64958 6 В описі до патенту на корисну модель графічні зображення та текст подаються в редакції заявника Комп’ютерна верстка М. Мацело Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStamp for combined extrusion of parts with flange and branch piece
Автори англійськоюAliieva Leila Ihramotdinovna, Hrudkina Natalia Serhiivna, Martynov Serhii Volodymyrovych
Назва патенту російськоюШтамп для комбинированного выдавливания деталей с фланцем и отростком
Автори російськоюАлиева Лейла Играмотдиновна, Грудкина Наталья Сергеевна, Мартынов Сергей Владимирович
МПК / Мітки
МПК: B21J 13/02
Мітки: відростком, штамп, видавлювання, комбінованого, деталей, фланцем
