Вузол з’єднання елементів каркаса
Номер патенту: 12950
Опубліковано: 28.02.1997
Автори: Кузьменко Олександр Олександрович, Колєсніков Олег Матвійович
Формула / Реферат
(57) Узел соединения элементов каркаса, включающий несущий профиль, примыкающий к нему торцом трубчатый профиль, установленный на опору, закрепленную на несущем профиле, вертикальный фиксатор, заведенный в отверстие, образованное в трубчатом профиле снизу, отличающийся тем, что опора и фиксатор выполнены в виде единой пластины, отверстие под фиксатор выполнено щелевидным в направлении оси несущего профиля, при этом пластина в пределах фиксатора имеет двухсторонние подрезы, а трубчатый профиль кромками установлен на пластину в ее вершине и кромками щелевидного отверстия -на подрезку.
Текст

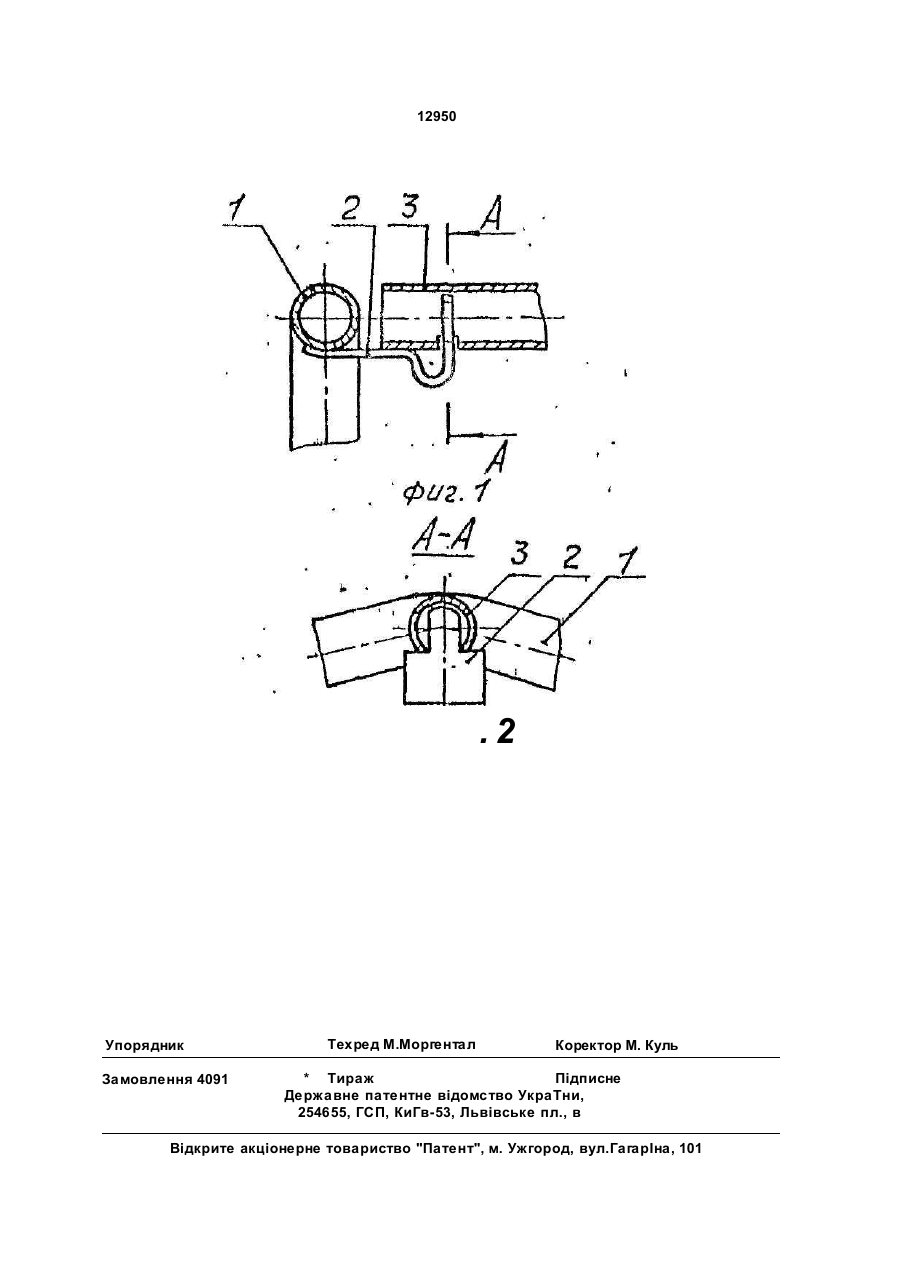

Узел соед инения э лементов каркас а, включающий несущий профиль, примыкаю щий к нему торцом трубчатый профиль, установленный на опору, закрепленную на несущем про филе, вертикальный фикс атор, завед енный в отверс тие, образованное в тру бчатом про фи ле с низу , отличающ ийс я тем, что опора и фиксатор выполнены в виде ед иной плас тины, отверс тие под фиксатор выполнено щелевидным в направлении ос и нес у щ его п ро фи л я, п ри э том плас тина в пред елах фиксатора имеет двухсторонние под резы, а тру бчатый профиль кромками ус тановлен на плас тину в ее вершине и кромками щелевидного отверс тия на подрезку. С > Изобретение относ итс я к облас ти машинос троения и конкретно кас аетс я соединительного узла каркас а тента. Цель изобретения - упрос тить конс трукцию, снизить металлоемкос ть, улучшить потребительские свойс тва. На фиг. 1 изображен узел соед инения элементов каркаса; на Фиг.2 - разрез А-А на фиг.1. Узел состоит из несущего профиля 1 дуги, крючка 2, выполненного в вид е плас тины, жес тко прикрепленной к дуге несущего профиля (приваренной), которая в пределах фиксатора имеет двусторонние подрезы, и продольной связи 3, изготовленной из тру бы, отверстие под фиксатор которой выполнено щелевидным в направлении оси несущего профиля. Узел работает с ледующим образом. При с борке прод ольная связь 3, имеющая тру бчатый профиль и отверс тие под фиксатор, выполненное щелевид ным в направлении оси несущего профиля 1, устанавливается на крючок-плас тину 2 вну тренней кромкой трубы в вершине плас тины и кром ками щелевид ного отверс тия на двус торонние под резы, которые имеет плас тина в пред елах фиксатора. При попы тке поверну ть прод ольну ю связь относительно полки крючка-плас тины прод ольную связь заклинивает, что не дает ей выпас ть при д вижении. Такая ус тановка прод ольной связи на крючок обеспечивает легкую с борку и разборку каркаса тента. ю 45 СЛ О О 12950 .2 Упорядник Замовлення 4091 Техред М.Моргентал Коректор М. Куль * Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиГв-53, Львівське пл., в Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for connection of frame elements
Автори англійськоюKolesnikov Oleh Matviiovych, Kuzmenko Oleksandr Oleksandrovych
Назва патенту російськоюУзел соединения элементов каркаса
Автори російськоюКолесников Олег Матвеевич, Кузьменко Александр Александрович
МПК / Мітки
МПК: E04H 15/34
Мітки: елементів, вузол, з'єднання, каркаса
