Спосіб виготовлення біметалевих виробів

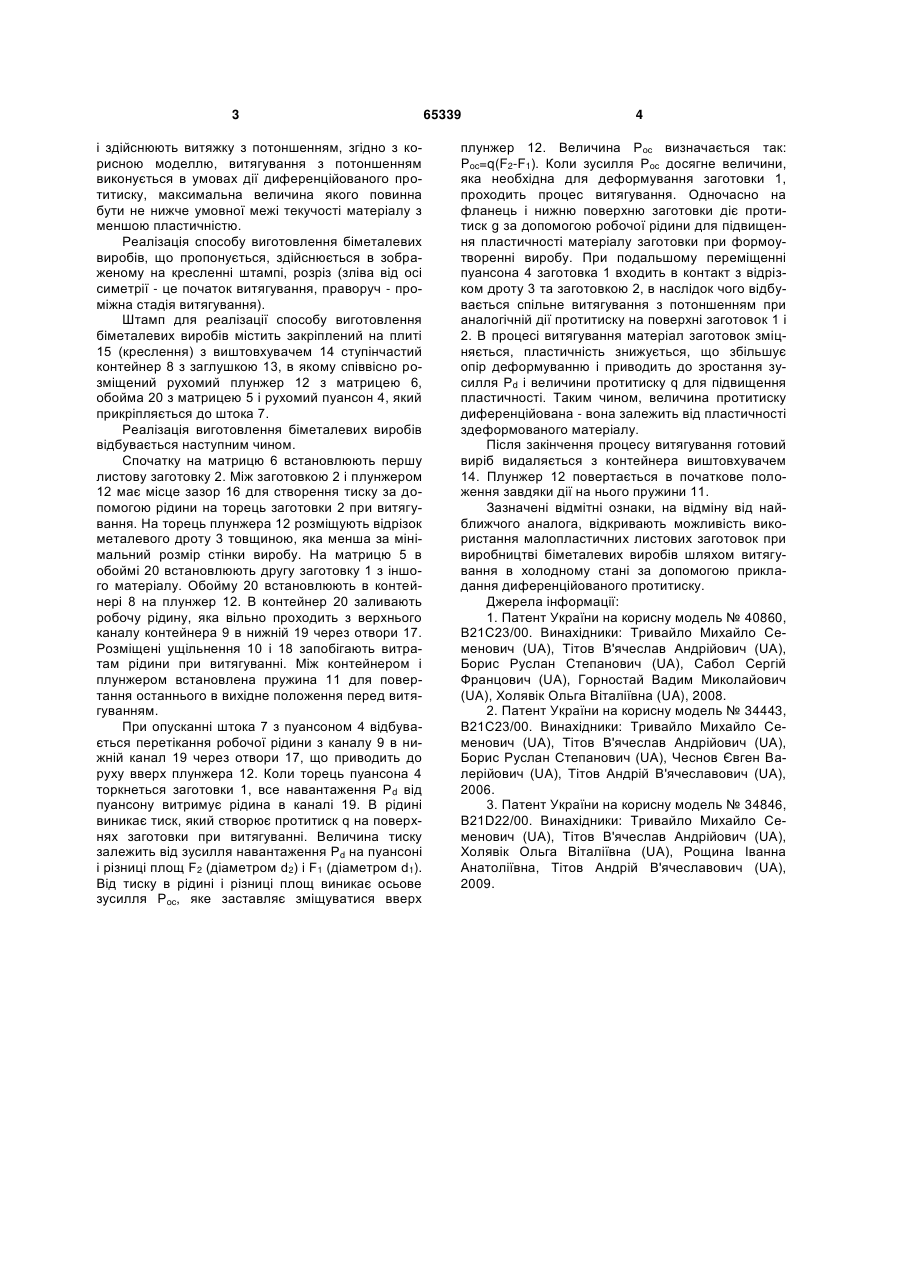

Спосіб виготовлення біметалевих виробів, при якому розташовують горизонтально в обоймі дві 3 і здійснюють витяжку з потоншенням, згідно з корисною моделлю, витягування з потоншенням виконується в умовах дії диференційованого протитиску, максимальна величина якого повинна бути не нижче умовної межі текучості матеріалу з меншою пластичністю. Реалізація способу виготовлення біметалевих виробів, що пропонується, здійснюється в зображеному на кресленні штампі, розріз (зліва від осі симетрії - це початок витягування, праворуч - проміжна стадія витягування). Штамп для реалізації способу виготовлення біметалевих виробів містить закріплений на плиті 15 (креслення) з виштовхувачем 14 ступінчастий контейнер 8 з заглушкою 13, в якому співвісно розміщений рухомий плунжер 12 з матрицею 6, обойма 20 з матрицею 5 і рухомий пуансон 4, який прикріпляється до штока 7. Реалізація виготовлення біметалевих виробів відбувається наступним чином. Спочатку на матрицю 6 встановлюють першу листову заготовку 2. Між заготовкою 2 і плунжером 12 має місце зазор 16 для створення тиску за допомогою рідини на торець заготовки 2 при витягування. На торець плунжера 12 розміщують відрізок металевого дроту 3 товщиною, яка менша за мінімальний розмір стінки виробу. На матрицю 5 в обоймі 20 встановлюють другу заготовку 1 з іншого матеріалу. Обойму 20 встановлюють в контейнері 8 на плунжер 12. В контейнер 20 заливають робочу рідину, яка вільно проходить з верхнього каналу контейнера 9 в нижній 19 через отвори 17. Розміщені ущільнення 10 і 18 запобігають витратам рідини при витягуванні. Між контейнером і плунжером встановлена пружина 11 для повертання останнього в вихідне положення перед витягуванням. При опусканні штока 7 з пуансоном 4 відбувається перетікання робочої рідини з каналу 9 в нижній канал 19 через отвори 17, що приводить до руху вверх плунжера 12. Коли торець пуансона 4 торкнеться заготовки 1, все навантаження Pd від пуансону витримує рідина в каналі 19. В рідині виникає тиск, який створює протитиск q на поверхнях заготовки при витягуванні. Величина тиску залежить від зусилля навантаження Pd на пуансоні і різниці площ F2 (діаметром d2) і F1 (діаметром d1). Від тиску в рідині і різниці площ виникає осьове зусилля Рос, яке заставляє зміщуватися вверх 65339 4 плунжер 12. Величина Рос визначається так: Pос=q(F2-F1). Коли зусилля Рос досягне величини, яка необхідна для деформування заготовки 1, проходить процес витягування. Одночасно на фланець і нижню поверхню заготовки діє протитиск g за допомогою робочої рідини для підвищення пластичності матеріалу заготовки при формоутворенні виробу. При подальшому переміщенні пуансона 4 заготовка 1 входить в контакт з відрізком дроту 3 та заготовкою 2, в наслідок чого відбувається спільне витягування з потоншенням при аналогічній дії протитиску на поверхні заготовок 1 і 2. В процесі витягування матеріал заготовок зміцняється, пластичність знижується, що збільшує опір деформуванню і приводить до зростання зусилля Pd і величини протитиску q для підвищення пластичності. Таким чином, величина протитиску диференційована - вона залежить від пластичності здеформованого матеріалу. Після закінчення процесу витягування готовий виріб видаляється з контейнера виштовхувачем 14. Плунжер 12 повертається в початкове положення завдяки дії на нього пружини 11. Зазначені відмітні ознаки, на відміну від найближчого аналога, відкривають можливість використання малопластичних листових заготовок при виробництві біметалевих виробів шляхом витягування в холодному стані за допомогою прикладання диференційованого протитиску. Джерела інформації: 1. Патент України на корисну модель № 40860, В21С23/00. Винахідники: Тривайло Михайло Семенович (UA), Тітов В'ячеслав Андрійович (UA), Борис Руслан Степанович (UA), Сабол Сергій Францович (UA), Горностай Вадим Миколайович (UA), Холявік Ольга Віталіївна (UA), 2008. 2. Патент України на корисну модель № 34443, В21С23/00. Винахідники: Тривайло Михайло Семенович (UA), Тітов В'ячеслав Андрійович (UA), Борис Руслан Степанович (UA), Чеснов Євген Валерійович (UA), Тітов Андрій В'ячеславович (UA), 2006. 3. Патент України на корисну модель № 34846, B21D22/00. Винахідники: Тривайло Михайло Семенович (UA), Тітов В'ячеслав Андрійович (UA), Холявік Ольга Віталіївна (UA), Рощина Іванна Анатоліївна, Тітов Андрій В'ячеславович (UA), 2009. 5 Комп’ютерна верстка Л. Ціхановська 65339 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
