Спосіб виготовлення біметалевих виробів з листових заготовок

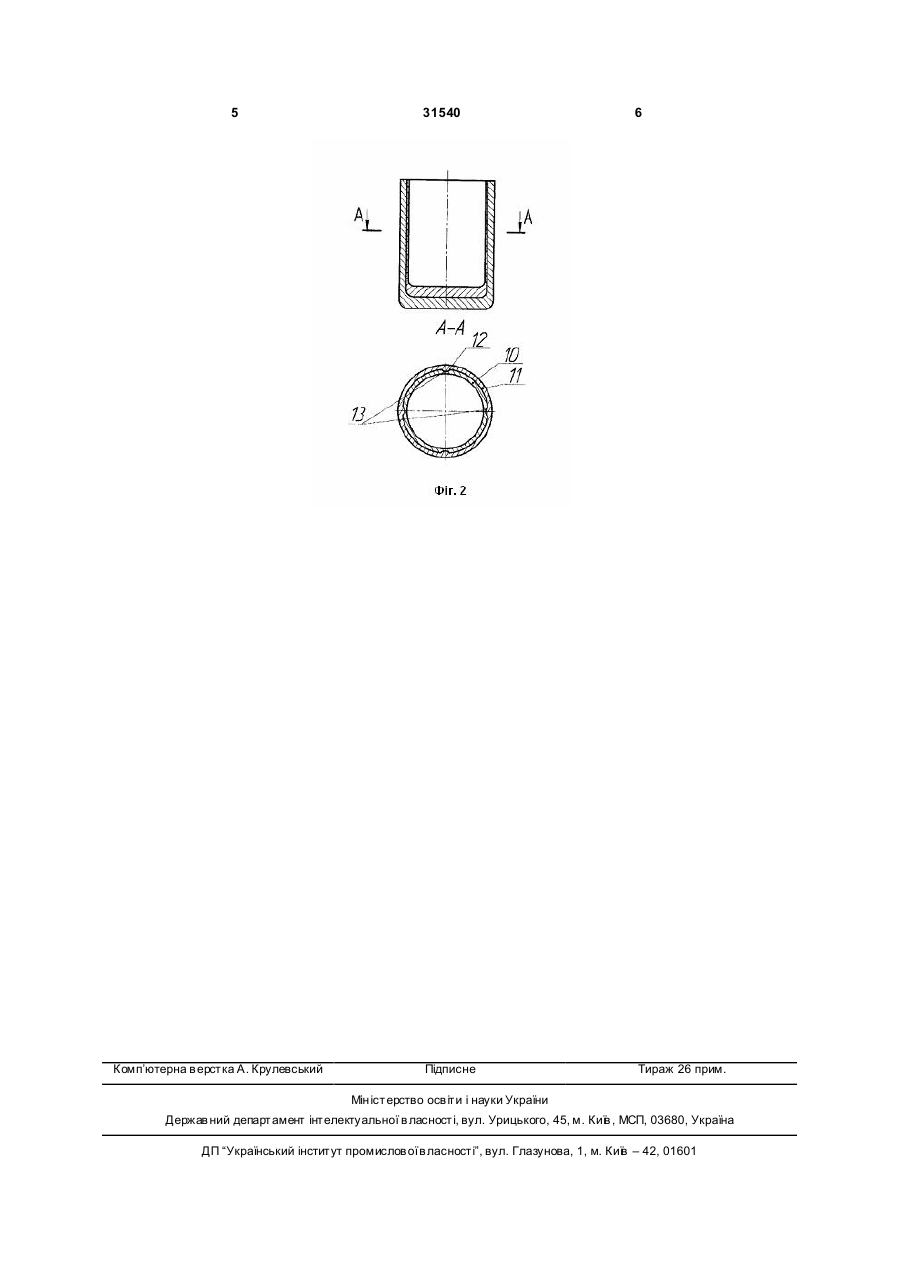

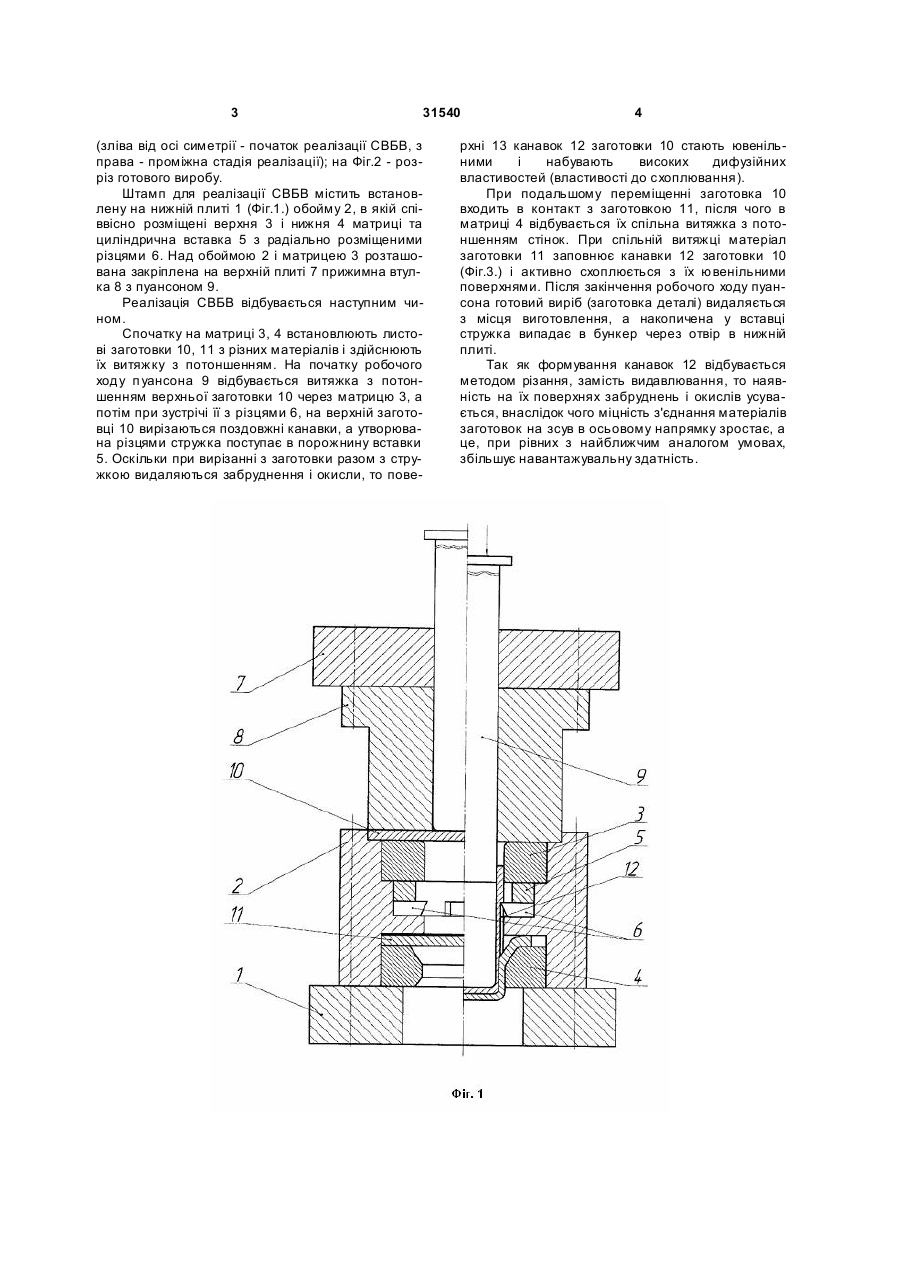

Спосіб виготовлення біметалевих виробів з листових заготовок, при якому на дві послідовно розміщені з зазором співвісні вертикально розташовані матриці встановлюють листові заготовки з різних матеріалів i здійснюють їх ви тягання зі стоншенням стінок, а на зовнішній поверхні верхньої заготовки після першого витягання формують розташованим між матрицями інструментом поздовжні канавки, який відрізняється тим, що канавки формують методом різання. (19) (21) u200714333 (22) 19.12.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) ТІТОВ ВЯЧЕСЛАВ АНДРІЙОВИЧ, U A, ТРИВАЙЛО МИ ХАЙЛО СЕМЕНОВИЧ, U A, БОРИС РУСЛАН СТЕПАНОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 31540 (зліва від осі симетрії - початок реалізації СВБВ, з права - проміжна стадія реалізації); на Фіг.2 - розріз готового виробу. Штамп для реалізації СВБВ містить встановлену на нижній плиті 1 (Фіг.1.) обойму 2, в якій співвісно розміщені верхня 3 і нижня 4 матриці та циліндрична вставка 5 з радіально розміщеними різцями 6. Над обоймою 2 і матрицею 3 розташована закріплена на верхній плиті 7 прижимна втулка 8 з пуансоном 9. Реалізація СВБВ відбувається наступним чином. Спочатку на матриці 3, 4 встановлюють листові заготовки 10, 11 з різних матеріалів і здійснюють їх витяжку з потоншенням. На початку робочого ходу п уансона 9 відбувається витяжка з потоншенням верхньої заготовки 10 через матрицю 3, а потім при зустрічі її з різцями 6, на верхній заготовці 10 вирізаються поздовжні канавки, а утворювана різцями стружка поступає в порожнину вставки 5. Оскільки при вирізанні з заготовки разом з стружкою видаляються забруднення і окисли, то пове 4 рхні 13 канавок 12 заготовки 10 стають ювенільними і набувають високих дифузійних властивостей (властивості до схоплювання). При подальшому переміщенні заготовка 10 входить в контакт з заготовкою 11, після чого в матриці 4 відбувається їх спільна витяжка з потоншенням стінок. При спільній витяжці матеріал заготовки 11 заповнює канавки 12 заготовки 10 (Фіг.3.) і активно схоплюється з їх ювенільними поверхнями. Після закінчення робочого ходу пуансона готовий виріб (заготовка деталі) видаляється з місця виготовлення, а накопичена у вставці стружка випадає в бункер через отвір в нижній плиті. Так як формування канавок 12 відбувається методом різання, замість видавлювання, то наявність на їх поверхнях забруднень і окислів усувається, внаслідок чого міцність з'єднання матеріалів заготовок на зсув в осьовому напрямку зростає, а це, при рівних з найближчим аналогом умовах, збільшує навантажувальну здатність. 5 Комп’ютерна в ерстка А. Крулевський 31540 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
