Пристрій для визначення седиментації sds-30

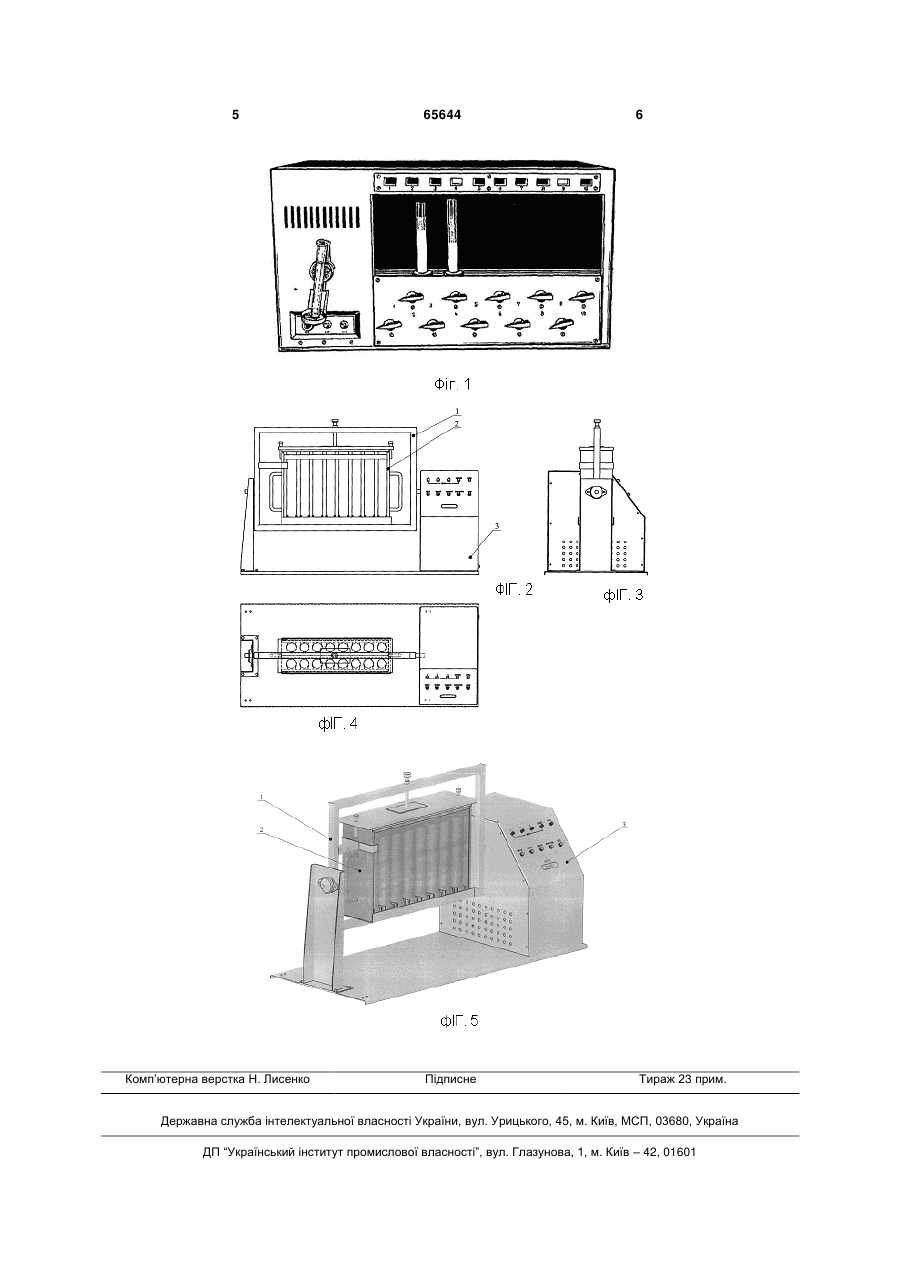

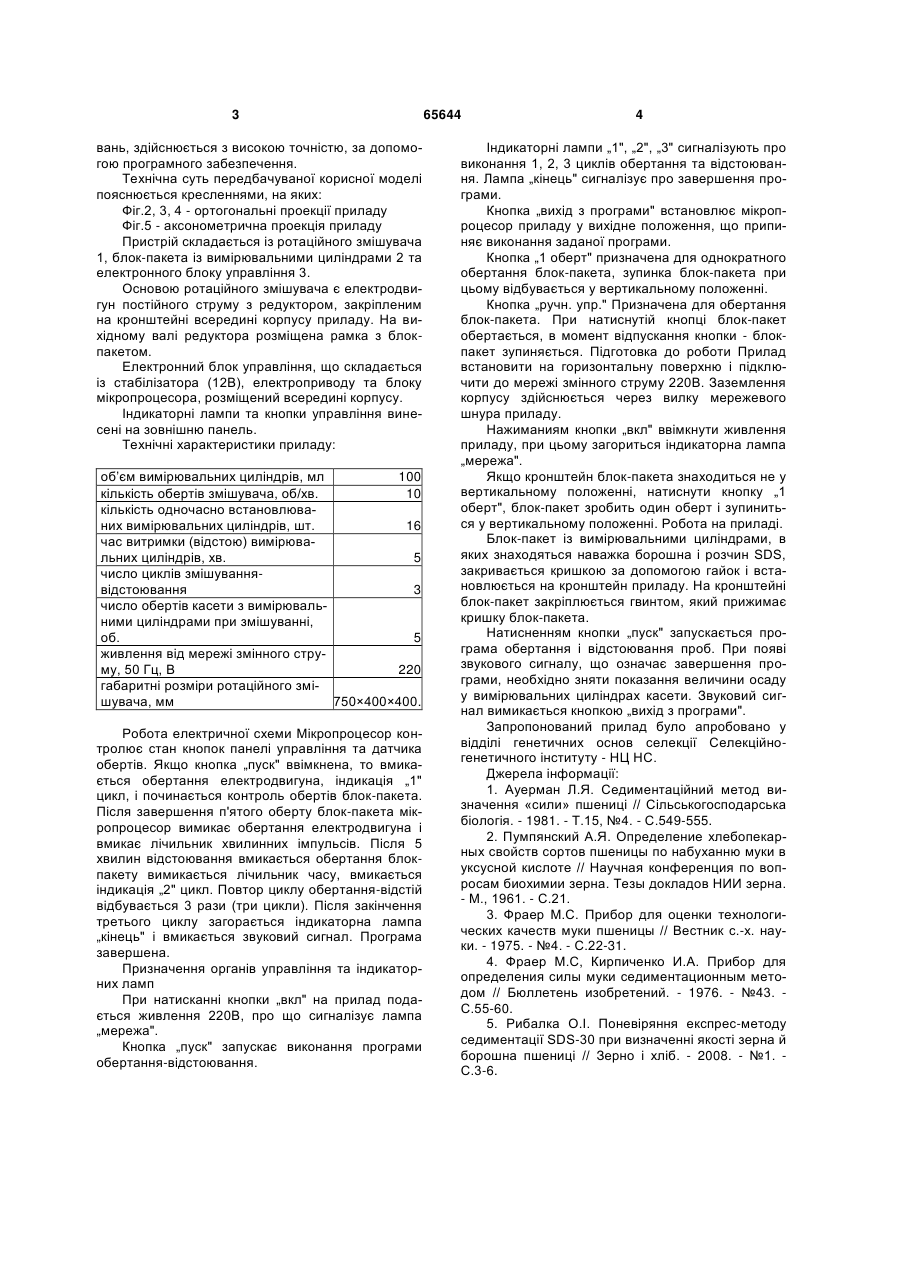

Пристрій для визначення седиментації SDS30, що включає блок-пакет з вимірювальними пробірками та ротаційний змішувач, який відрізняється тим, що робота ротаційного змішувача регулюється електронним та змінним резистором регулятора швидкості обертання. (19) (21) u201106427 (22) 23.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) РИБАЛКА ОЛЕКСАНДР ІЛЛІЧ, ПОКОЄВОЙ ГРИГОРІЙ ВАСИЛЬОВИЧ (73) СЕЛЕКЦІЙНО-ГЕНЕТИЧНИЙ ІНСТИТУТ НАЦІОНАЛЬНИЙ ЦЕНТР НАСІННЄЗНАВСТВА ТА 3 вань, здійснюється з високою точністю, за допомогою програмного забезпечення. Технічна суть передбачуваної корисної моделі пояснюється кресленнями, на яких: Фіг.2, 3, 4 - ортогональні проекції приладу Фіг.5 - аксонометрична проекція приладу Пристрій складається із ротаційного змішувача 1, блок-пакета із вимірювальними циліндрами 2 та електронного блоку управління 3. Основою ротаційного змішувача є електродвигун постійного струму з редуктором, закріпленим на кронштейні всередині корпусу приладу. На вихідному валі редуктора розміщена рамка з блокпакетом. Електронний блок управління, що складається із стабілізатора (12В), електроприводу та блоку мікропроцесора, розміщений всередині корпусу. Індикаторні лампи та кнопки управління винесені на зовнішню панель. Технічні характеристики приладу: об’єм вимірювальних циліндрів, мл 100 кількість обертів змішувача, об/хв. 10 кількість одночасно встановлюваних вимірювальних циліндрів, шт. 16 час витримки (відстою) вимірювальних циліндрів, хв. 5 число циклів змішуваннявідстоювання 3 число обертів касети з вимірювальними циліндрами при змішуванні, об. 5 живлення від мережі змінного струму, 50 Гц, В 220 габаритні розміри ротаційного змішувача, мм 750×400×400. Робота електричної схеми Мікропроцесор контролює стан кнопок панелі управління та датчика обертів. Якщо кнопка „пуск" ввімкнена, то вмикається обертання електродвигуна, індикація „1" цикл, і починається контроль обертів блок-пакета. Після завершення п'ятого оберту блок-пакета мікропроцесор вимикає обертання електродвигуна і вмикає лічильник хвилинних імпульсів. Після 5 хвилин відстоювання вмикається обертання блокпакету вимикається лічильник часу, вмикається індикація „2" цикл. Повтор циклу обертання-відстій відбувається 3 рази (три цикли). Після закінчення третього циклу загорається індикаторна лампа „кінець" і вмикається звуковий сигнал. Програма завершена. Призначення органів управління та індикаторних ламп При натисканні кнопки „вкл" на прилад подається живлення 220В, про що сигналізує лампа „мережа". Кнопка „пуск" запускає виконання програми обертання-відстоювання. 65644 4 Індикаторні лампи „1", „2", „3" сигналізують про виконання 1, 2, 3 циклів обертання та відстоювання. Лампа „кінець" сигналізує про завершення програми. Кнопка „вихід з програми" встановлює мікропроцесор приладу у вихідне положення, що припиняє виконання заданої програми. Кнопка „1 оберт" призначена для однократного обертання блок-пакета, зупинка блок-пакета при цьому відбувається у вертикальному положенні. Кнопка „ручн. упр." Призначена для обертання блок-пакета. При натиснутій кнопці блок-пакет обертається, в момент відпускання кнопки - блокпакет зупиняється. Підготовка до роботи Прилад встановити на горизонтальну поверхню і підключити до мережі змінного струму 220В. Заземлення корпусу здійснюється через вилку мережевого шнура приладу. Нажиманиям кнопки „вкл" ввімкнути живлення приладу, при цьому загориться індикаторна лампа „мережа". Якщо кронштейн блок-пакета знаходиться не у вертикальному положенні, натиснути кнопку „1 оберт", блок-пакет зробить один оберт і зупиниться у вертикальному положенні. Робота на приладі. Блок-пакет із вимірювальними циліндрами, в яких знаходяться наважка борошна і розчин SDS, закривається кришкою за допомогою гайок і встановлюється на кронштейн приладу. На кронштейні блок-пакет закріплюється гвинтом, який прижимає кришку блок-пакета. Натисненням кнопки „пуск" запускається програма обертання і відстоювання проб. При появі звукового сигналу, що означає завершення програми, необхідно зняти показання величини осаду у вимірювальних циліндрах касети. Звуковий сигнал вимикається кнопкою „вихід з програми". Запропонований прилад було апробовано у відділі генетичних основ селекції Селекційногенетичного інституту - НЦ НС. Джерела інформації: 1. Ауерман Л.Я. Седиментаційний метод визначення «сили» пшениці // Сільськогосподарська біологія. - 1981. - Т.15, №4. - С.549-555. 2. Пумпянский А.Я. Определение хлебопекарных свойств сортов пшеницы по набуханню муки в уксусной кислоте // Научная конференция по вопросам биохимии зерна. Тезы докладов НИИ зерна. - М., 1961. - С.21. 3. Фраер М.С. Прибор для оценки технологических качеств муки пшеницы // Вестник с.-х. науки. - 1975. - №4. - С.22-31. 4. Фраер М.С, Кирпиченко И.А. Прибор для определения силы муки седиментационным методом // Бюллетень изобретений. - 1976. - №43. С.55-60. 5. Рибалка O.І. Поневіряння експрес-методу седиментації SDS-30 при визначенні якості зерна й борошна пшениці // Зерно і хліб. - 2008. - №1. С.3-6. 5 Комп’ютерна верстка Н. Лисенко 65644 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
