Пристрій для визначення аеродинамічних характеристик компресорних решіток

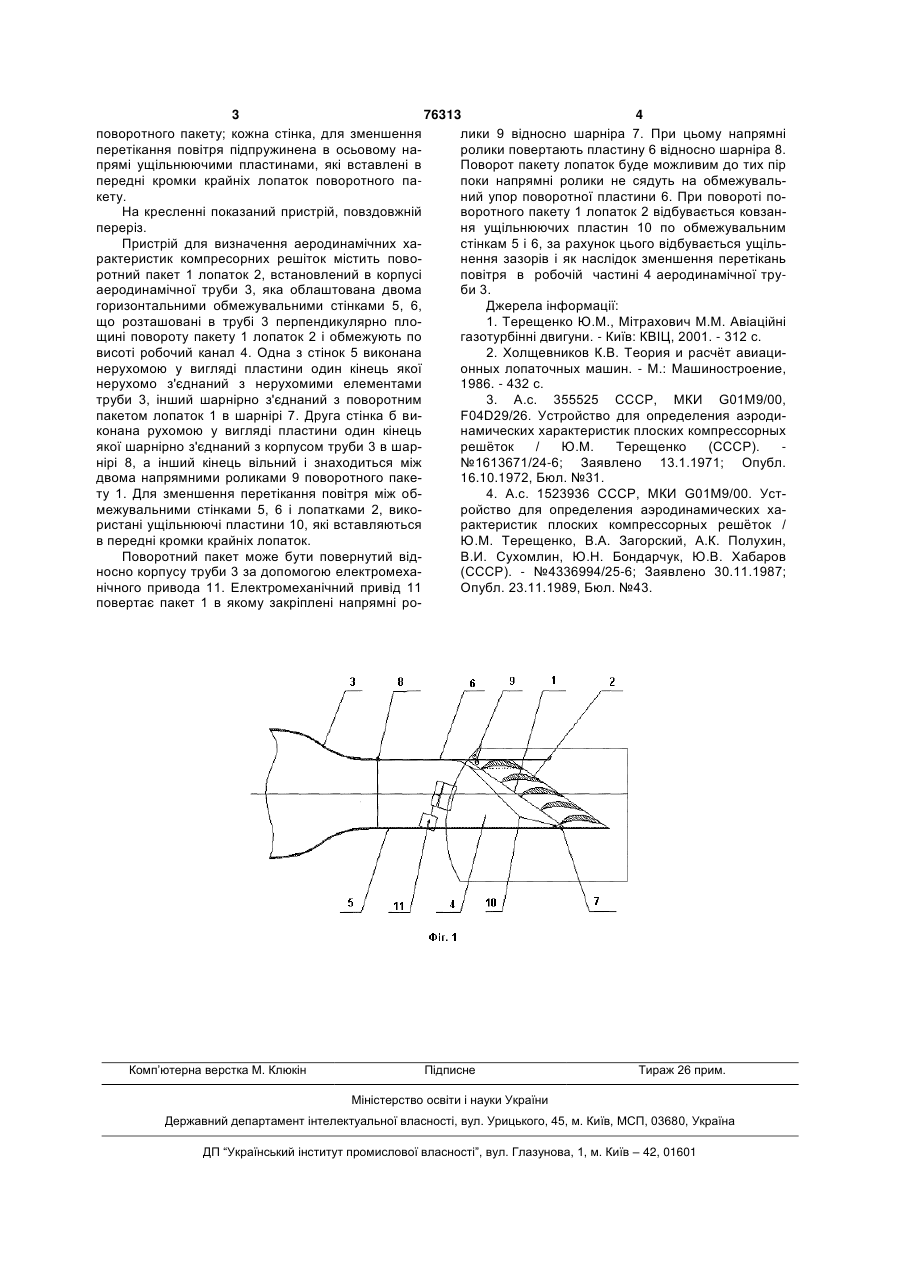

Пристрій для визначення аеродинамічних характеристик компресорних решіток, що містить поворотний пакет лопаток, встановлений в корпусі робочої частини аеродинамічної труби між верти 3 76313 4 поворотного пакету; кожна стінка, для зменшення лики 9 відносно шарніра 7. При цьому напрямні перетікання повітря підпружинена в осьовому наролики повертають пластину 6 відносно шарніра 8. прямі ущільнюючими пластинами, які вставлені в Поворот пакету лопаток буде можливим до тих пір передні кромки крайніх лопаток поворотного папоки напрямні ролики не сядуть на обмежувалькету. ний упор поворотної пластини 6. При повороті поНа кресленні показаний пристрій, повздовжній воротного пакету 1 лопаток 2 відбувається ковзанпереріз. ня ущільнюючих пластин 10 по обмежувальним Пристрій для визначення аеродинамічних хастінкам 5 і 6, за рахунок цього відбувається ущільрактеристик компресорних решіток містить повонення зазорів і як наслідок зменшення перетікань ротний пакет 1 лопаток 2, встановлений в корпусі повітря в робочій частині 4 аеродинамічної труаеродинамічної труби 3, яка облаштована двома би 3. горизонтальними обмежувальними стінками 5, 6, Джерела інформації: що розташовані в трубі 3 перпендикулярно пло1. Терещенко Ю.М., Мітрахович М.М. Авіаційні щині повороту пакету 1 лопаток 2 і обмежують по газотурбінні двигуни. - Київ: КВІЦ, 2001. - 312 с. висоті робочий канал 4. Одна з стінок 5 виконана 2. Холщевников К.В. Теория и расчѐт авиацинерухомою у вигляді пластини один кінець якої онных лопаточных машин. - М.: Машиностроение, нерухомо з'єднаний з нерухомими елементами 1986. - 432 с. труби 3, інший шарнірно з'єднаний з поворотним 3. А.с. 355525 СССР, МКИ G01М9/00, пакетом лопаток 1 в шарнірі 7. Друга стінка б виF04D29/26. Устройство для определения аэродиконана рухомою у вигляді пластини один кінець намических характеристик плоских компрессорных якої шарнірно з'єднаний з корпусом труби 3 в шаррешѐток / Ю.М. Терещенко (СССР). нірі 8, а інший кінець вільний і знаходиться між №1613671/24-6; Заявлено 13.1.1971; Опубл. двома напрямними роликами 9 поворотного паке16.10.1972, Бюл. №31. ту 1. Для зменшення перетікання повітря між об4. А.с. 1523936 СССР, МКИ G01М9/00. Устмежувальними стінками 5, 6 і лопатками 2, викоройство для определения аэродинамических харистані ущільнюючі пластини 10, які вставляються рактеристик плоских компрессорных решѐток / в передні кромки крайніх лопаток. Ю.М. Терещенко, В.А. Загорский, А.К. Полухин, Поворотний пакет може бути повернутий відВ.И. Сухомлин, Ю.Н. Бондарчук, Ю.В. Хабаров носно корпусу труби 3 за допомогою електромеха(СССР). - №4336994/25-6; Заявлено 30.11.1987; нічного привода 11. Електромеханічний привід 11 Опубл. 23.11.1989, Бюл. №43. повертає пакет 1 в якому закріплені напрямні ро Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
