Ліфт литвинського

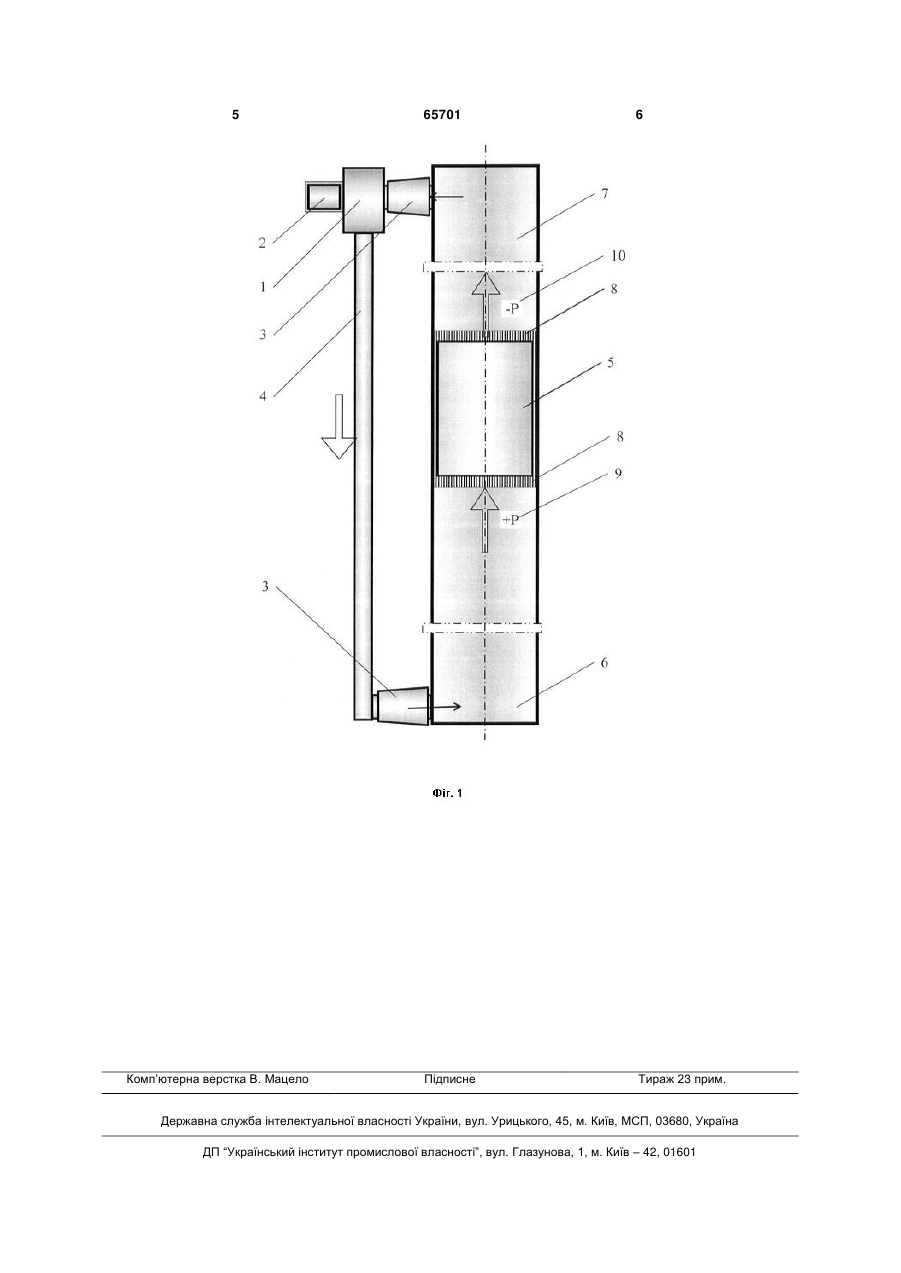

1. Ліфт, що містить рушій у вигляді вентилятора, що подає повітря під тиском у низ циліндричної шахти, яка виконана герметичною, підйомну платформу у вигляді кабіни з ущільненням, прикріпленим знизу по її периметру з можливістю ковзан 3 напрямках призводить до появи і збільшення кількості пилу, що значно знижує санітарний рівень роботи ліфту. Слід відзначити і наявність негативного ефекту від повздовжнього коливання ліфту на повітряному стовпі, що позначається на термінах зупинки і розгону ліфту та затрудняє його точну фіксацію на зупинках. Все це помітно скорочує термін його експлуатації і призводить до збільшення витрат на амортизацію. В основу корисної моделі покладена задача створити такий ліфт, у якому, завдяки новому виконанню піднімальної ємності і конструкції рушія, забезпечується високий коефіцієнт корисної дії, досягається значне енергозбереження, знижується потрібний тиск повітря, яке створює вентилятор, зменшуються втрати повітря через герметичні пристрої шахти і спрощується їх конструкція, ліквідується пил і забезпечується високий рівень санітарно-гігієнічних норм в шахті і трубопроводах ліфту, збільшується надійність роботи і безпека експлуатації ліфту, що в кінцевому рахунку дозволяє досягнути простоти і надійності конструкції ліфту, зменшити вартість і забезпечити високу продуктивність переміщення вантажів. Ця технічна задача досягається тим, що ліфт, який містить рушій у вигляді вентилятора, що під тиском подає повітря униз циліндричної шахти, яка виконана герметичною, підйомну платформу у вигляді кабіни з ущільненням, прикріпленим знизу по її периметру з можливістю ковзання по внутрішній поверхні шахти, відповідно до корисної моделі, вхід і вихід вентилятора ліфту сполучено з верхньою і нижньою частинами шахти ліфта повітропроводом, а кабіна ліфта додатково оснащена верхніми ущільненнями. Крім того, в повітропровід перед і після вентилятору встановлено пилові фільтри. Доцільно забезпечити можливість обертання двигуна вентилятора ліфту в зворотному напрямі для рекуперації енергії при русі кабіни ліфта униз. Таким чином, вирішена технічна задача створити такий ліфт, у якому, завдяки новому розподіленню повітря за допомогою повітропроводу, використанню встановлених в повітропроводі пилових фільтрів і рекуперації енергії при зворотному русі кабіни униз, досягнуті простота і надійність конструкції, мала вартість і висока продуктивність переміщення вантажів. На фіг. 1 зображено шахтний ліфт у повздовжньому перетині. Ліфт має рушій у вигляді вентилятора 1 з електродвигуном 2. Вентилятор 1 через пилові фільтри 3 і повітропровід 4 при підйомі кабіни 5 спрямовує потік повітря у низ циліндричної шахти 6, яка виконана герметичною з перетином, відповідним розміру кабіни 5 і одночасно забирає повітря зверху шахти 7 над кабіною 5. Остання оснащена ущільненнями 8, що прикріплені зверху і знизу по її периметру з можливістю ковзання по внутрішній поверхні шахти 6. Ліфт працює у такий спосіб. При роботі вентилятора 1 повітря 9 під заданим тиском Р попадає в герметичну шахту 6, де 65701 4 знаходиться кабіна 5. Одночасно тим же вентилятором 1 відсмоктується повітря 10 над кабіною 5 ліфту, чим створюється розрідження - Р. Завдяки ущільненням 8 по периметру зверху і знизу кабіни 5 повітря створює підйомну силу. Коли сила від суми тиску і розрідження 2Р повітря перевищить вагу кабіни 5, остання починає підніматись, ковзаючи своїми ущільненнями 8 по внутрішній поверхні шахти 6 і 7. Швидкість пересування кабіни 5 завжди дорівнює швидкості перекачування вентилятором 1 повітря. Для зупинки кабіни 5 достатньо зупинити двигун 2 вентилятора 1. Опускання кабіни 5 у шахті 6 проводять за рахунок перепуску повітря знизу кабіни 5 через повітропровід 4 і вентилятор 1 під дією ваги кабіни 5 уверх шахти 6, одночасно проводячи рекуперацію енергії за допомогою двигуна 2. Цим забезпечується високий коефіцієнт корисної дії і значне енергозбереження. Для підйому п'яти людей сумарною вагою 4 кН зі 2 швидкістю 2 м/с при площі кабіни 2 м потрібен тиск повітря лише 2 кПа та швидкість витрати по3 вітря 4 м /с, що може забезпечити звичайний вентилятор з потужністю 10-15 кВт з урахуванням його аеродинамічних характеристик. Завдяки встановленому повітропроводу 4 вдвічі зменшується тиск в шахті ліфта, що значно покращує всі показники його роботи, а саме: підвищується коефіцієнт корисної дії вентилятора, суттєво спрощується конструкція оболонка шахти ліфта, яка може мати вдвічі меншу товщину і масу, вдвічі зменшуються витоки повітря через нещільності шахти і повітропроводу. Ліфт стає більш керованим, він втрачає схильність до повздовжнього коливання на повітряному стовпі знизу за рахунок прикладених зусиль не тільки з однієї сторони (знизу), а одночасно зверху і знизу кабіни 5, що ліквідує негативний ефект повздовжніх коливань і дозволяє скоротити терміни зупинок і розгону ліфту, спрощує фіксацію його на будь яких рівнях шахти. Встановлені на повітропроводі 4 з обох сторін від вентилятора 1 пилові фільтри 3 (наприклад, прямо- і повнопоточні гідродинамічні пилові фільтри, які дозволяють досягнути якість очистки до 5 мкм) забезпечують високі стандарти санітарних норм, охороняють лопатки вентилятора від абразивної дії пилу і значно (в 3-5 разів) продовжують терміни його експлуатації. Завдяки можливості рекуперації енергії при русі кабіни 5 униз можна досягнути значного енергозбереження і тим самим, зменшити витрати на експлуатацію ліфту. Таким чином, запропонована конструкція ліфта дозволяє значно спростити увесь комплекс підйому. Крім того, завдяки повітропроводу 4 значно зменшується (в 1,5-2 рази) потрібна потужність, що має велике значення для енергозбереження. Особливо великі переваги корисної моделі при застосуванні в спорудах, хмарочосах і конструкціях з великою висотою підйому (наприклад, шахтах великої глибини), бо його конструкція і показники не залежать від висоти підйому. 5 Комп’ютерна верстка В. Мацело 65701 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
