Датчик

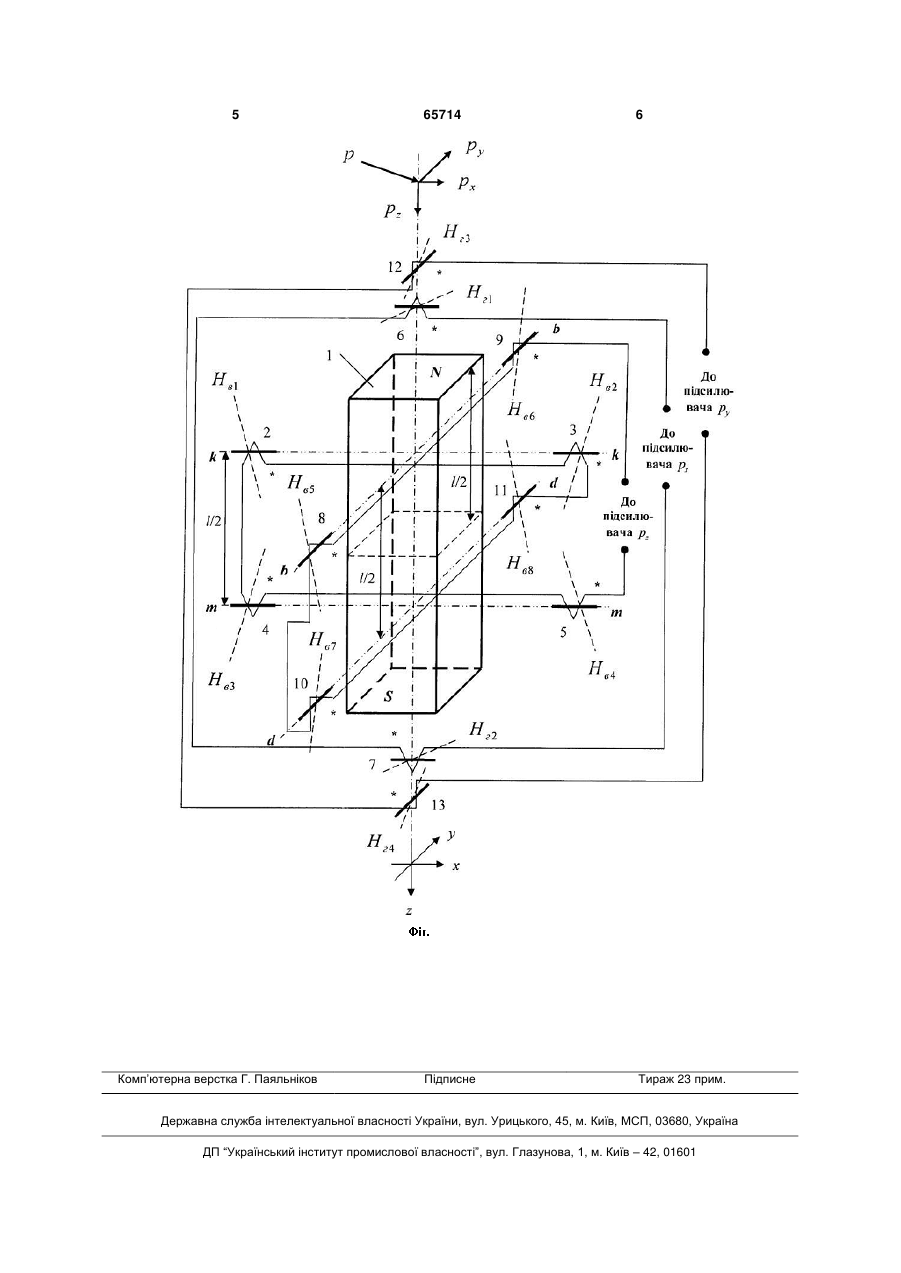

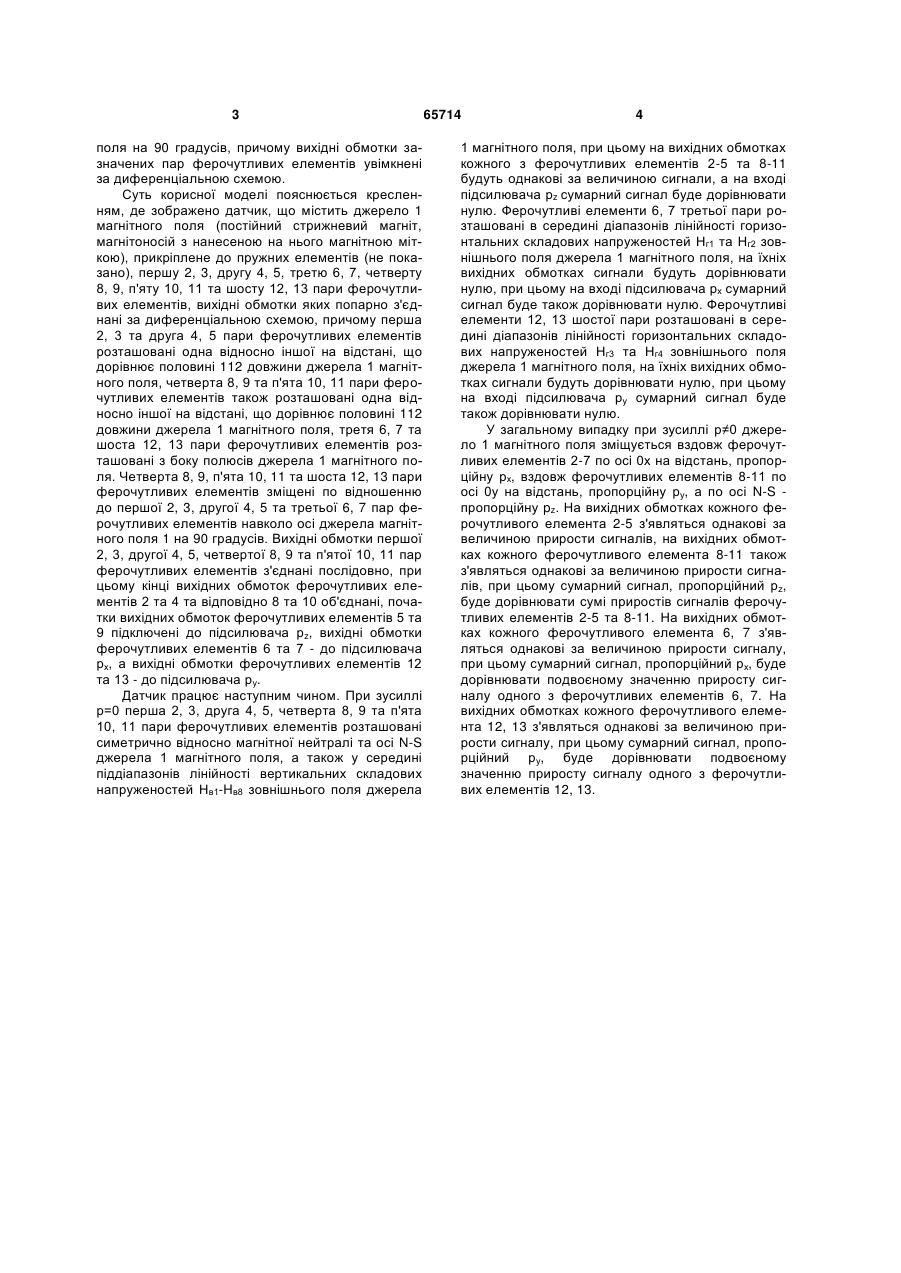

Датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює по 3 поля на 90 градусів, причому вихідні обмотки зазначених пар ферочутливих елементів увімкнені за диференціальною схемою. Суть корисної моделі пояснюється кресленням, де зображено датчик, що містить джерело 1 магнітного поля (постійний стрижневий магніт, магнітоносій з нанесеною на нього магнітною міткою), прикріплене до пружних елементів (не показано), першу 2, 3, другу 4, 5, третю 6, 7, четверту 8, 9, п'яту 10, 11 та шосту 12, 13 пари ферочутливих елементів, вихідні обмотки яких попарно з'єднані за диференціальною схемою, причому перша 2, 3 та друга 4, 5 пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює половині 112 довжини джерела 1 магнітного поля, четверта 8, 9 та п'ята 10, 11 пари ферочутливих елементів також розташовані одна відносно іншої на відстані, що дорівнює половині 112 довжини джерела 1 магнітного поля, третя 6, 7 та шоста 12, 13 пари ферочутливих елементів розташовані з боку полюсів джерела 1 магнітного поля. Четверта 8, 9, п'ята 10, 11 та шоста 12, 13 пари ферочутливих елементів зміщені по відношенню до першої 2, 3, другої 4, 5 та третьої 6, 7 пар ферочутливих елементів навколо осі джерела магнітного поля 1 на 90 градусів. Вихідні обмотки першої 2, 3, другої 4, 5, четвертої 8, 9 та п'ятої 10, 11 пар ферочутливих елементів з'єднані послідовно, при цьому кінці вихідних обмоток ферочутливих елементів 2 та 4 та відповідно 8 та 10 об'єднані, початки вихідних обмоток ферочутливих елементів 5 та 9 підключені до підсилювача рz, вихідні обмотки ферочутливих елементів 6 та 7 - до підсилювача рх, а вихідні обмотки ферочутливих елементів 12 та 13 - до підсилювача ру. Датчик працює наступним чином. При зусиллі р=0 перша 2, 3, друга 4, 5, четверта 8, 9 та п'ята 10, 11 пари ферочутливих елементів розташовані симетрично відносно магнітної нейтралі та осі N-S джерела 1 магнітного поля, а також у середині піддіапазонів лінійності вертикальних складових напруженостей Нв1-Hв8 зовнішнього поля джерела 65714 4 1 магнітного поля, при цьому на вихідних обмотках кожного з ферочутливих елементів 2-5 та 8-11 будуть однакові за величиною сигнали, а на вході підсилювача рz сумарний сигнал буде дорівнювати нулю. Ферочутливі елементи 6, 7 третьої пари розташовані в середині діапазонів лінійності горизонтальних складових напруженостей Нг1 та Нг2 зовнішнього поля джерела 1 магнітного поля, на їхніх вихідних обмотках сигнали будуть дорівнювати нулю, при цьому на вході підсилювача рх сумарний сигнал буде також дорівнювати нулю. Ферочутливі елементи 12, 13 шостої пари розташовані в середині діапазонів лінійності горизонтальних складових напруженостей Нг3 та Нг4 зовнішнього поля джерела 1 магнітного поля, на їхніх вихідних обмотках сигнали будуть дорівнювати нулю, при цьому на вході підсилювача ру сумарний сигнал буде також дорівнювати нулю. У загальному випадку при зусиллі р≠0 джерело 1 магнітного поля зміщується вздовж ферочутливих елементів 2-7 по осі 0х на відстань, пропорційну рх, вздовж ферочутливих елементів 8-11 по осі 0у на відстань, пропорційну ру, а по осі N-S пропорційну pz. На вихідних обмотках кожного ферочутливого елемента 2-5 з'являться однакові за величиною прирости сигналів, на вихідних обмотках кожного ферочутливого елемента 8-11 також з'являться однакові за величиною прирости сигналів, при цьому сумарний сигнал, пропорційний рz, буде дорівнювати сумі приростів сигналів ферочутливих елементів 2-5 та 8-11. На вихідних обмотках кожного ферочутливого елемента 6, 7 з'являться однакові за величиною прирости сигналу, при цьому сумарний сигнал, пропорційний рх, буде дорівнювати подвоєному значенню приросту сигналу одного з ферочутливих елементів 6, 7. На вихідних обмотках кожного ферочутливого елемента 12, 13 з'являться однакові за величиною прирости сигналу, при цьому сумарний сигнал, пропорційний ру, буде дорівнювати подвоєному значенню приросту сигналу одного з ферочутливих елементів 12, 13. 5 Комп’ютерна верстка Г. Паяльніков 65714 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
