Лопата
Формула / Реферат
1. Лопата, що містить трубчасту державку та держак, яка відрізняється тим, що до трубчастої державки та держака жорстко прикріплена підпора з упором.
2. Лопата за п. 1, яка відрізняється тим, що упор виконаний у вигляді пластини будь-якої форми.
Текст

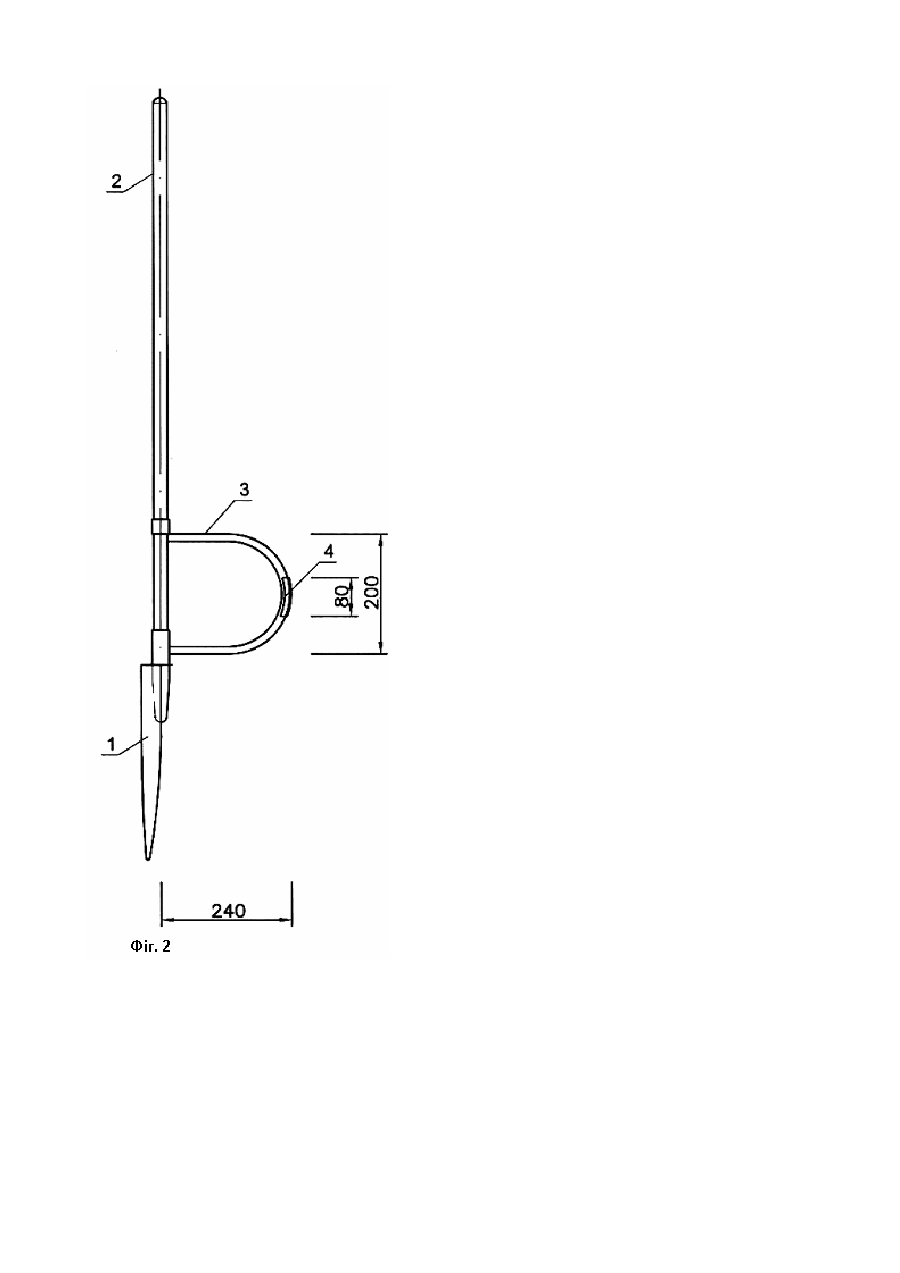

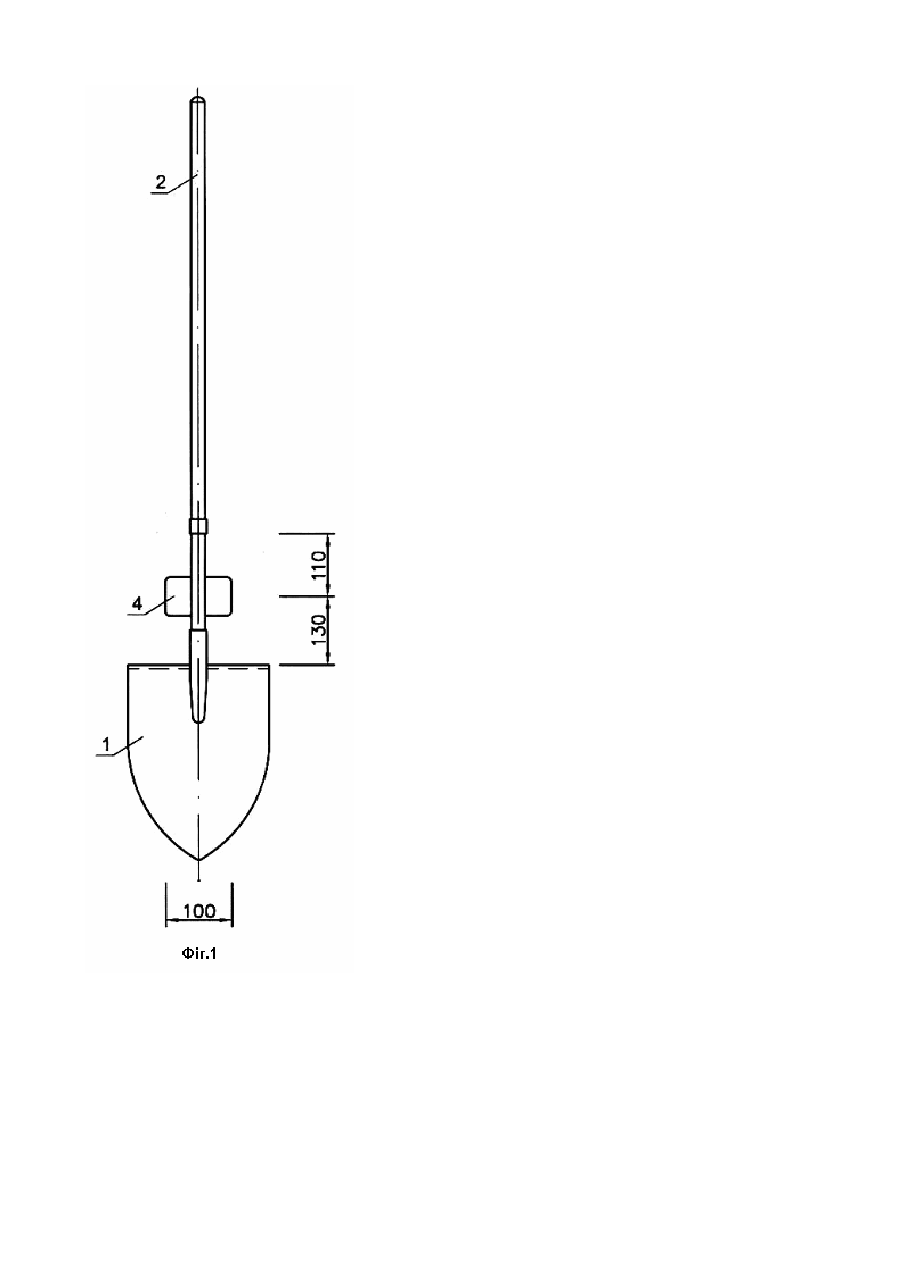

Винахід відноситься до засобів малої механізації сільського господарства, зокрема, до ручних знарядь, які використовуються при обробці ґрунтів і може бути застосований для садіння і збирання картоплі, буряка та інших сільськогосподарських рослин, дерев і кущів. Відомі ручні знаряддя, що мають: робочий орган (лезо) різної форми, трубчасту державку та держак. Найбільш близьким за технічною суттю до запропонованого винаходу є ручне знаряддя, що обробляє ґрунт. За прототип вибрано "Лопата крокуюча" патент №36723 опублікований 16.04.2001р бюлетень №3, 2001р. А01В1/02. Недоліком відомого знаряддя, що обробляє ґрунт є складність конструкції, низька надійність та обмеження експлуатаційних можливостей. В основу винаходу покладено завдання: спростити (удосконалити) ручне знаряддя за патентом №36723. Вирішення поставленої задачі досягається тим що в лопаті, яка містить лезо, держак, трубчасту державку, що є загальними ознаками винаходу та прототипу, а також тяги патент №36723, замість шарнірної тяги (пристрою) запропоновано використання підпори у вигляді дугообразного коліна з п'ятою, яка жорстко з'єднана з трубчастою державкою та держаком. При обробці ґрунту, с/г рослин та культур, лезо 1 входить в ґрунт під кутом 45-75°, підпора 3 з п'ятою 4, прикріплена до трубчастої державки 5, упирається в ґрунт і при натисканні на держак 2 підняти ґрунт легше. Лопата працює як важіль, що суттєво знижує силу, яку треба використати на підняття ґрунту та полегшує працю. Це особливо важливо для осіб літнього віку, та осіб які мають вади здоров'я. На фіг.1, 2 зображена лопата в загальному вигляді у двох проекціях. На видах наведені приблизні розміри
ДивитисяДодаткова інформація
Назва патенту англійськоюSpade
Назва патенту російськоюЛопата
МПК / Мітки
МПК: A01B 1/02
Мітки: лопата
