Регулятор шахтних повітряних потоків

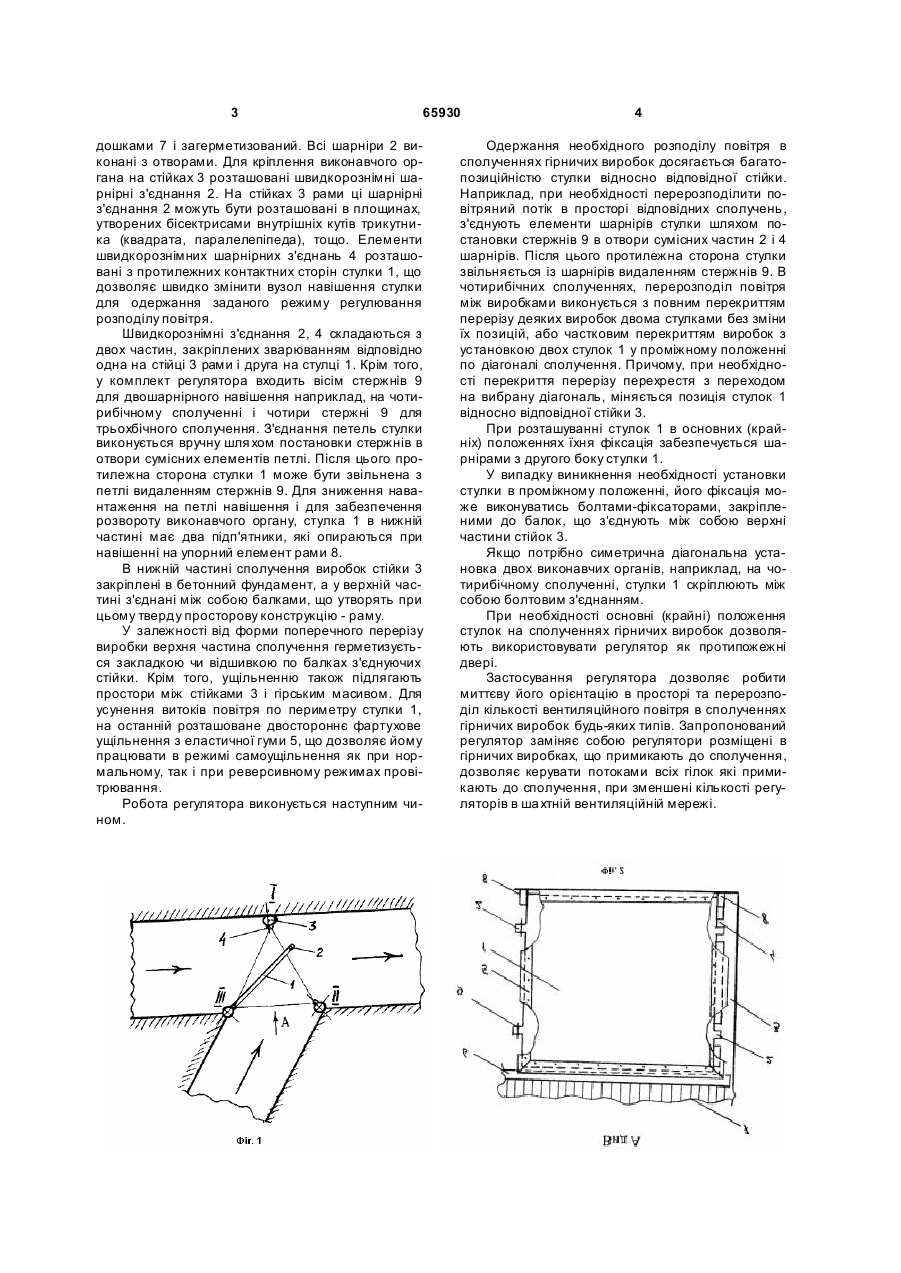

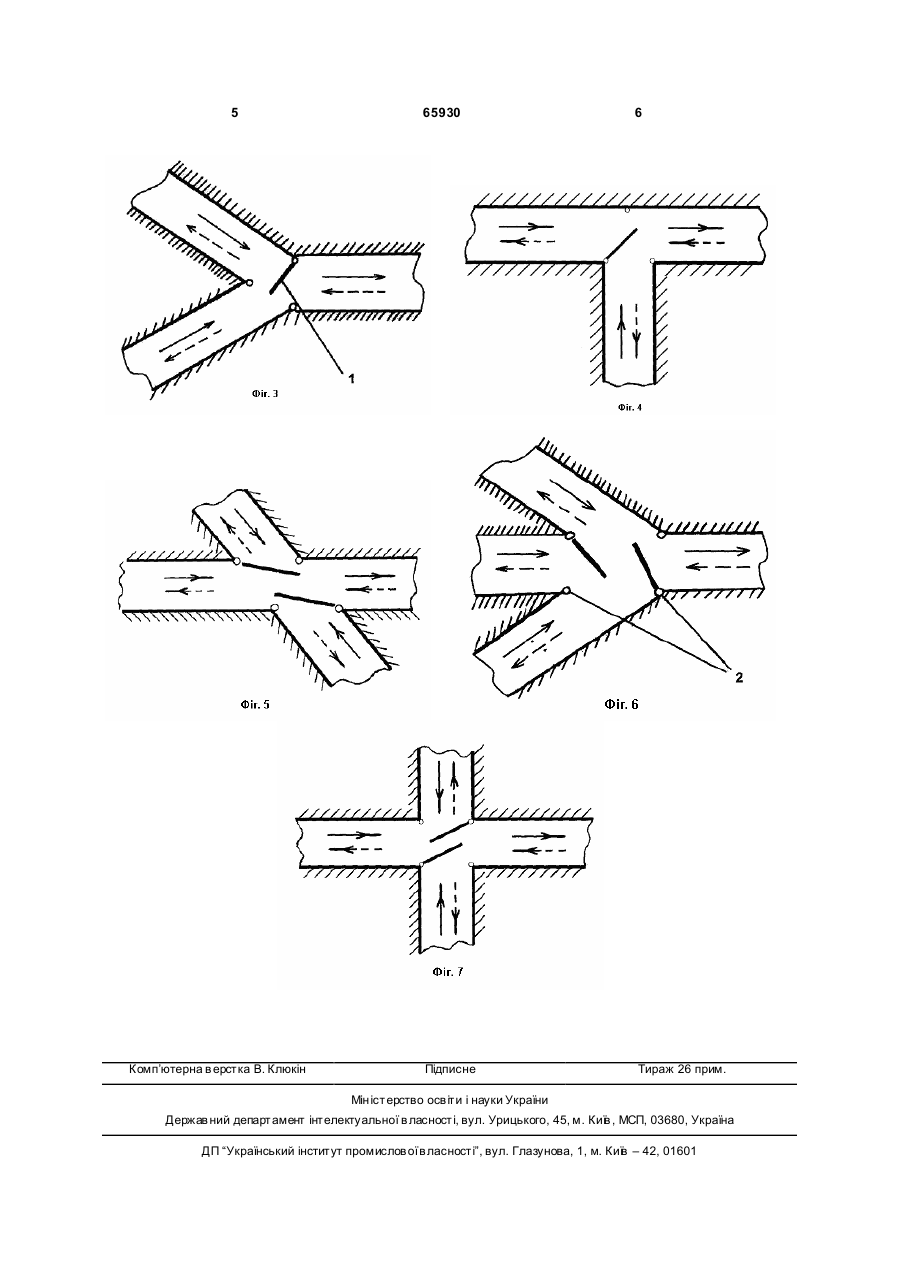

Регулятор ша хтни х повітряних потоків, що має стійки, шарнірні з'єднання і стулку, який відрізняється тим, що має додаткові стійки з шарнірами, стулка має відповідні шарніри з протилежних сторін, при цьому всі шарніри виконані з отворами, а кожна пара відповідних шарнірів стулки та стійки з'єднана за допомогою вільно пропущеного через отвори стержня, який установлений з можливістю роз'єднання та з’єднання шарнірів для зміни позиції стулки відносно вибраної стійки. (19) (21) 2003076181 (22) 03.07.2003 (24) 25.06.2007 (46) 25.06.2007, Бюл. №9, 2007р. (72) Голінько Василь Іванович, Євстратенко Ігор Анатолійович, Кривцун Генадій Павлович, Лебедєв Яків Якович (73) Національний гірничий університет (56) UA 52858, E21F1/10, 15.01.2003 SU 381790, E21F1/10, 22.05.73 GB 191403703, E21F1/10, 18.06.14 RU 2017974, E21F1/10, 15.08.94 3 65930 дошками 7 і загерметизований. Всі шарніри 2 виконані з отворами. Для кріплення виконавчого органа на стійках 3 розташовані швидкорознімні шарнірні з'єднання 2. На стійках 3 рами ці шарнірні з'єднання 2 можуть бути розташовані в площинах, утворених бісектрисами внутрішніх кутів трикутника (квадрата, паралелепіпеда), тощо. Елементи швидкорознімних шарнірних з'єднань 4 розташовані з протилежних контактних сторін стулки 1, що дозволяє швидко змінити вузол навішення стулки для одержання заданого режиму регулювання розподілу повітря. Швидкорознімні з'єднання 2, 4 складаються з двох частин, закріплених зварюванням відповідно одна на стійці 3 рами і друга на стулці 1. Крім того, у комплект регулятора входить вісім стержнів 9 для двошарнірного навішення наприклад, на чотирибічному сполученні і чотири стержні 9 для трьохбічного сполучення. З'єднання петель стулки виконується вручну шля хом постановки стержнів в отвори сумісних елементів петлі. Після цього протилежна сторона стулки 1 може бути звільнена з петлі видаленням стержнів 9. Для зниження навантаження на петлі навішення і для забезпечення розвороту виконавчого органу, стулка 1 в нижній частині має два підп'ятники, які опираються при навішенні на упорний елемент рами 8. В нижній частині сполучення виробок стійки 3 закріплені в бетонний фундамент, а у верхній частині з'єднані між собою балками, що утворять при цьому тверду просторову конструкцію - раму. У залежності від форми поперечного перерізу виробки верхня частина сполучення герметизується закладкою чи відшивкою по балках з'єднуючих стійки. Крім того, ущільненню також підлягають простори між стійками 3 і гірським масивом. Для усунення витоків повітря по периметру стулки 1, на останній розташоване двостороннє фартухове ущільнення з еластичної гуми 5, що дозволяє йому працювати в режимі самоущільнення як при нормальному, так і при реверсивному режимах провітрювання. Робота регулятора виконується наступним чином. 4 Одержання необхідного розподілу повітря в сполученнях гірничих виробок досягається багатопозиційністю стулки відносно відповідної стійки. Наприклад, при необхідності перерозподілити повітряний потік в просторі відповідних сполучень, з'єднують елементи шарнірів стулки шляхом постановки стержнів 9 в отвори сумісних частин 2 і 4 шарнірів. Після цього протилежна сторона стулки звільняється із шарнірів видаленням стержнів 9. В чотирибічних сполученнях, перерозподіл повітря між виробками виконується з повним перекриттям перерізу деяких виробок двома стулками без зміни їх позицій, або частковим перекриттям виробок з установкою двох стулок 1 у проміжному положенні по діагоналі сполучення. Причому, при необхідності перекриття перерізу перехрестя з переходом на вибрану діагональ, міняється позиція стулок 1 відносно відповідної стійки 3. При розташуванні стулок 1 в основних (крайніх) положеннях їхня фіксація забезпечується шарнірами з другого боку стулки 1. У випадку виникнення необхідності установки стулки в проміжному положенні, його фіксація може виконуватись болтами-фіксаторами, закріпленими до балок, що з'єднують між собою верхні частини стійок 3. Якщо потрібно симетрична діагональна установка двох виконавчих органів, наприклад, на чотирибічному сполученні, стулки 1 скріплюють між собою болтовим з'єднанням. При необхідності основні (крайні) положення стулок на сполученнях гірничих виробок дозволяють використовувати регулятор як протипожежні двері. Застосування регулятора дозволяє робити миттєву його орієнтацію в просторі та перерозподіл кількості вентиляційного повітря в сполученнях гірничих виробок будь-яких типів. Запропонований регулятор заміняє собою регулятори розміщені в гірничих виробках, що примикають до сполучення,дозволяє керувати потоками всіх гілок які примикають до сполучення, при зменшені кількості регуляторів в ша хтній вентиляційній мережі. 5 Комп’ютерна в ерстка В. Клюкін 65930 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
