Токарний самоцентруючий патрон

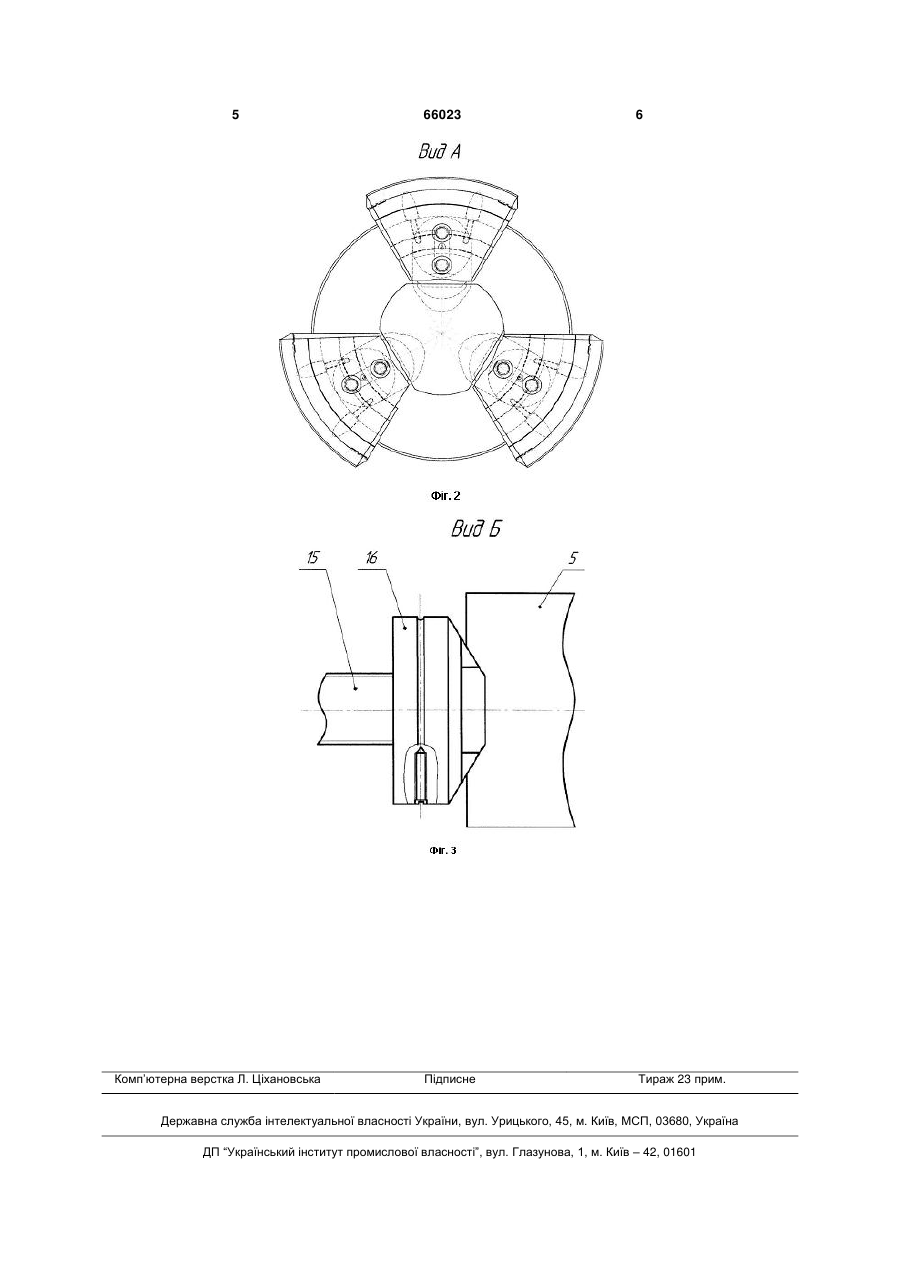

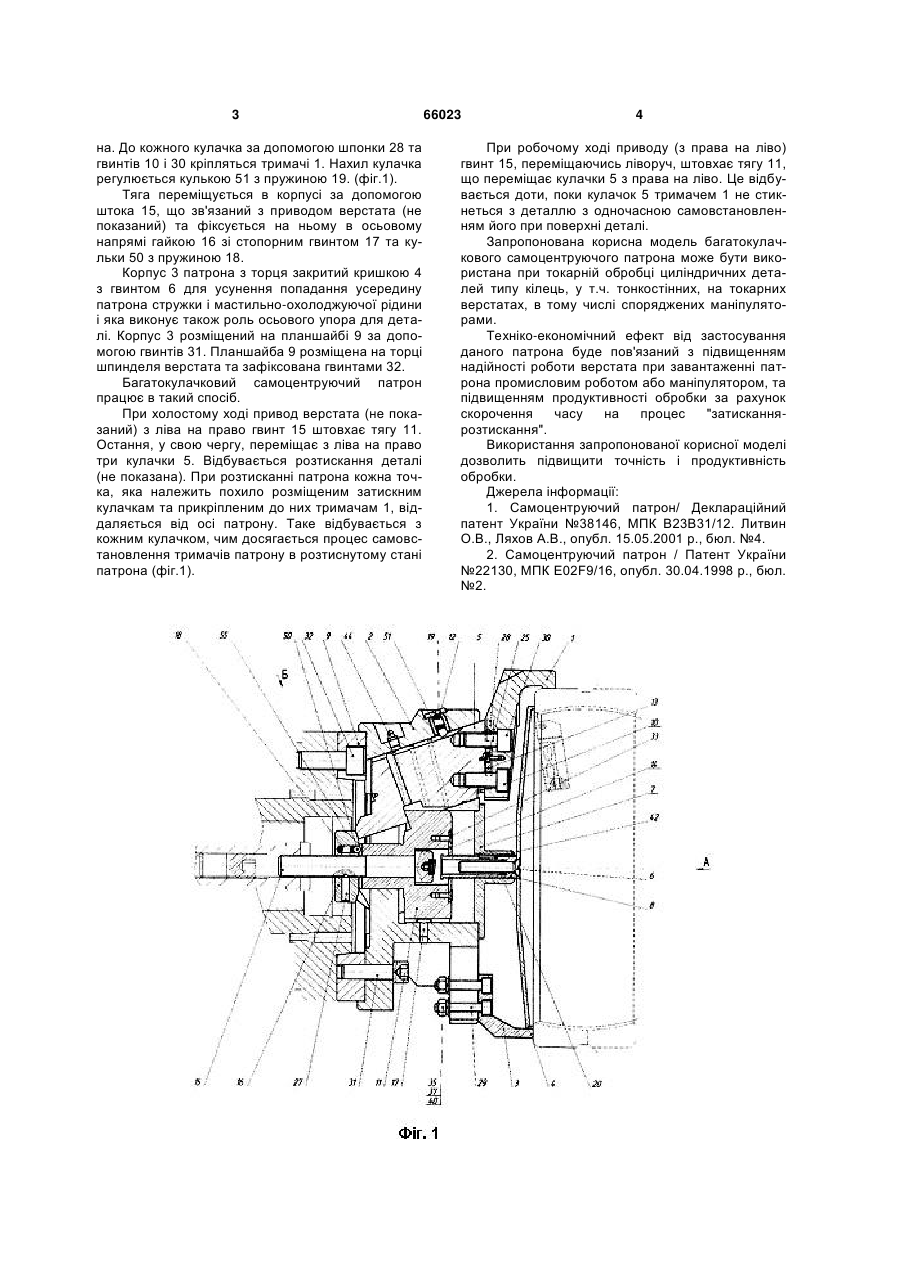

Токарний самоцентруючий патрон, у корпусі якого під кутом до його осі розташовані затискні кулачки, зв'язані з тягою та гайкою привода, який відрізняється тим, що передня бічна поверхня гайки виконана конічною, а задня частина затискних кулачків теж виконана конічною з лискою, що розділяє її на дві ділянки. (19) (21) u201105434 (22) 28.04.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) ЛИТВИН ОЛЕКСАНДР ВАЛЕРІАНОВИЧ, ЛЯХОВ В'ЯЧЕСЛАВ ВАЛЕРІЙОВИЧ, КОВБАСИНСЬКИЙ ОЛЕКСАНДР ЮРІЙОВИЧ (73) ЛИТВИН ОЛЕКСАНДР ВАЛЕРІАНОВИЧ, ЛЯХОВ В'ЯЧЕСЛАВ ВАЛЕРІЙОВИЧ, КОВБАСИНСЬКИЙ ОЛЕКСАНДР ЮРІЙОВИЧ 3 на. До кожного кулачка за допомогою шпонки 28 та гвинтів 10 і 30 кріпляться тримачі 1. Нахил кулачка регулюється кулькою 51 з пружиною 19. (фіг.1). Тяга переміщується в корпусі за допомогою штока 15, що зв'язаний з приводом верстата (не показаний) та фіксується на ньому в осьовому напрямі гайкою 16 зі стопорним гвинтом 17 та кульки 50 з пружиною 18. Корпус 3 патрона з торця закритий кришкою 4 з гвинтом 6 для усунення попадання усередину патрона стружки і мастильно-охолоджуючої рідини і яка виконує також роль осьового упора для деталі. Корпус 3 розміщений на планшайбі 9 за допомогою гвинтів 31. Планшайба 9 розміщена на торці шпинделя верстата та зафіксована гвинтами 32. Багатокулачковий самоцентруючий патрон працює в такий спосіб. При холостому ході привод верстата (не показаний) з ліва на право гвинт 15 штовхає тягу 11. Остання, у свою чергу, переміщає з ліва на право три кулачки 5. Відбувається розтискання деталі (не показана). При розтисканні патрона кожна точка, яка належить похило розміщеним затискним кулачкам та прикріпленим до них тримачам 1, віддаляється від осі патрону. Таке відбувається з кожним кулачком, чим досягається процес самовстановлення тримачів патрону в розтиснутому стані патрона (фіг.1). 66023 4 При робочому ході приводу (з права на ліво) гвинт 15, переміщаючись ліворуч, штовхає тягу 11, що переміщає кулачки 5 з права на ліво. Це відбувається доти, поки кулачок 5 тримачем 1 не стикнеться з деталлю з одночасною самовстановленням його при поверхні деталі. Запропонована корисна модель багатокулачкового самоцентруючого патрона може бути використана при токарній обробці циліндричних деталей типу кілець, у т.ч. тонкостінних, на токарних верстатах, в тому числі споряджених маніпуляторами. Техніко-економічний ефект від застосування даного патрона буде пов'язаний з підвищенням надійності роботи верстата при завантаженні патрона промисловим роботом або маніпулятором, та підвищенням продуктивності обробки за рахунок скорочення часу на процес "затисканнярозтискання". Використання запропонованої корисної моделі дозволить підвищити точність і продуктивність обробки. Джерела інформації: 1. Самоцентруючий патрон/ Деклараційний патент України №38146, МПК В23В31/12. Литвин О.В., Ляхов А.В., опубл. 15.05.2001 р., бюл. №4. 2. Самоцентруючий патрон / Патент України №22130, МПК Е02F9/16, опубл. 30.04.1998 р., бюл. №2. 5 Комп’ютерна верстка Л. Ціхановська 66023 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
