Система запобігання утворенню низькотемпературної корозії в конвективних поверхнях нагріву газового жаротрубно-димогарного водогрійного котла
Номер патенту: 66024
Опубліковано: 26.12.2011
Автори: Сігал Олександр Ісакович, Саєнко Григорій Костянтинович, Канигін Олександр Вікторович
Формула / Реферат
Система запобігання виникненню низькотемпературної корозії у конвективних поверхнях нагріву газового жаротрубно-димогарного водогрійного котла, що включає пристрій для запобігання виникненню низькотемпературної корозії, який відрізняється тим, що пристрій виконано у вигляді додатково встановленого перед водяним простором котла водотрубного конвективного пучка, розміщеного у жаровій трубі-топці котла, який утворює прямоточний контур циркуляції мережної води.
Текст

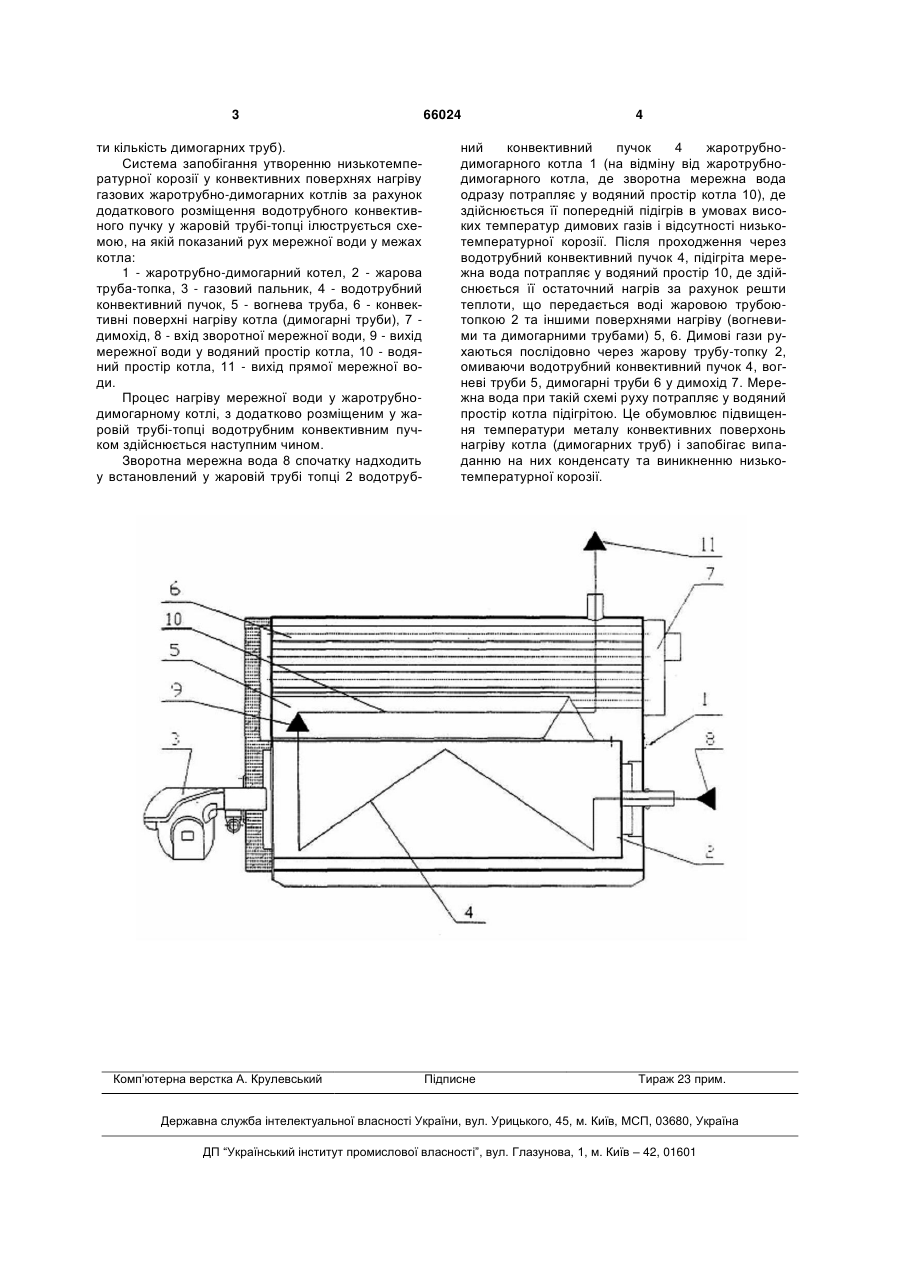

Система запобігання виникненню низькотем 3 ти кількість димогарних труб). Система запобігання утворенню низькотемпературної корозії у конвективних поверхнях нагріву газових жаротрубно-димогарних котлів за рахунок додаткового розміщення водотрубного конвективного пучку у жаровій трубі-топці ілюструється схемою, на якій показаний рух мережної води у межах котла: 1 - жаротрубно-димогарний котел, 2 - жарова труба-топка, 3 - газовий пальник, 4 - водотрубний конвективний пучок, 5 - вогнева труба, 6 - конвективні поверхні нагріву котла (димогарні труби), 7 димохід, 8 - вхід зворотної мережної води, 9 - вихід мережної води у водяний простір котла, 10 - водяний простір котла, 11 - вихід прямої мережної води. Процес нагріву мережної води у жаротрубнодимогарному котлі, з додатково розміщеним у жаровій трубі-топці водотрубним конвективним пучком здійснюється наступним чином. Зворотна мережна вода 8 спочатку надходить у встановлений у жаровій трубі топці 2 водотруб Комп’ютерна верстка А. Крулевський 66024 4 ний конвективний пучок 4 жаротрубнодимогарного котла 1 (на відміну від жаротрубнодимогарного котла, де зворотна мережна вода одразу потрапляє у водяний простір котла 10), де здійснюється її попередній підігрів в умовах високих температур димових газів і відсутності низькотемпературної корозії. Після проходження через водотрубний конвективний пучок 4, підігріта мережна вода потрапляє у водяний простір 10, де здійснюється її остаточний нагрів за рахунок решти теплоти, що передається воді жаровою трубоютопкою 2 та іншими поверхнями нагріву (вогневими та димогарними трубами) 5, 6. Димові гази рухаються послідовно через жарову трубу-топку 2, омиваючи водотрубний конвективний пучок 4, вогневі труби 5, димогарні труби 6 у димохід 7. Мережна вода при такій схемі руху потрапляє у водяний простір котла підігрітою. Це обумовлює підвищення температури металу конвективних поверхонь нагріву котла (димогарних труб) і запобігає випаданню на них конденсату та виникненню низькотемпературної корозії. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for prevention of development of low-temperature corrosion in convective heating surfaces of a gas heat-tube smoke-consuming water heating boiler
Автори англійськоюKanyhin Oleksandr Viktorovych, Sihal Oleksandr Isakovych, Saienko Hryhorii Kostiantynovych
Назва патенту російськоюСистема предотвращения образования низкотемпературной коррозии в конвективных поверхностях нагрева газового жаротрубно-дымогарного водогрейного котла
Автори російськоюКаныгин Олександр Викторович, Сигал Александр Исакович, Саенко Григорий Константинович
МПК / Мітки
МПК: F24H 1/28
Мітки: низькотемпературної, корозії, нагріву, газового, запобігання, водогрійного, поверхнях, котла, конвективних, утворенню, жаротрубно-димогарного, система
