Електрод-інструмент для очищення і полірування внутрішньої поверхні труб пароплазменним розрядом

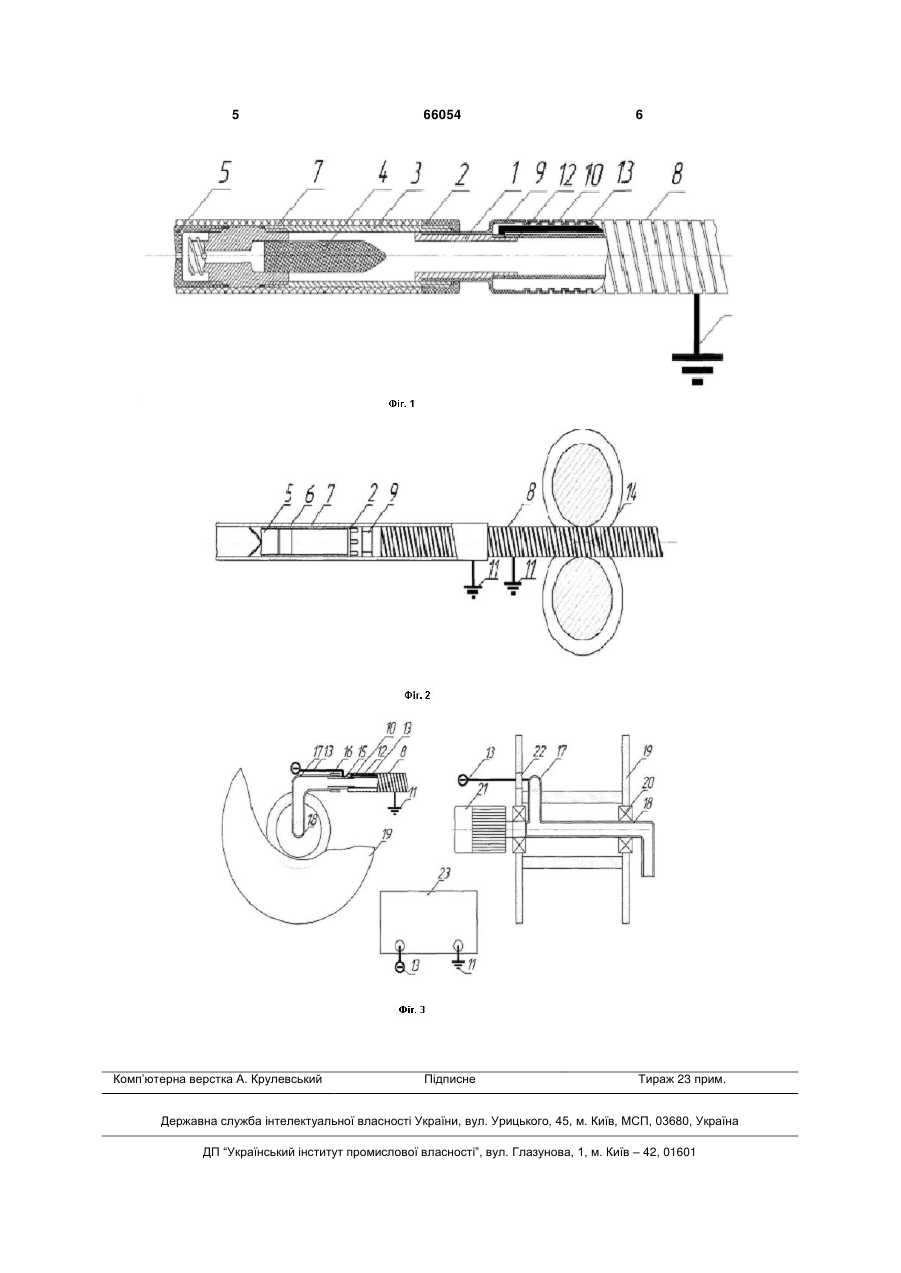

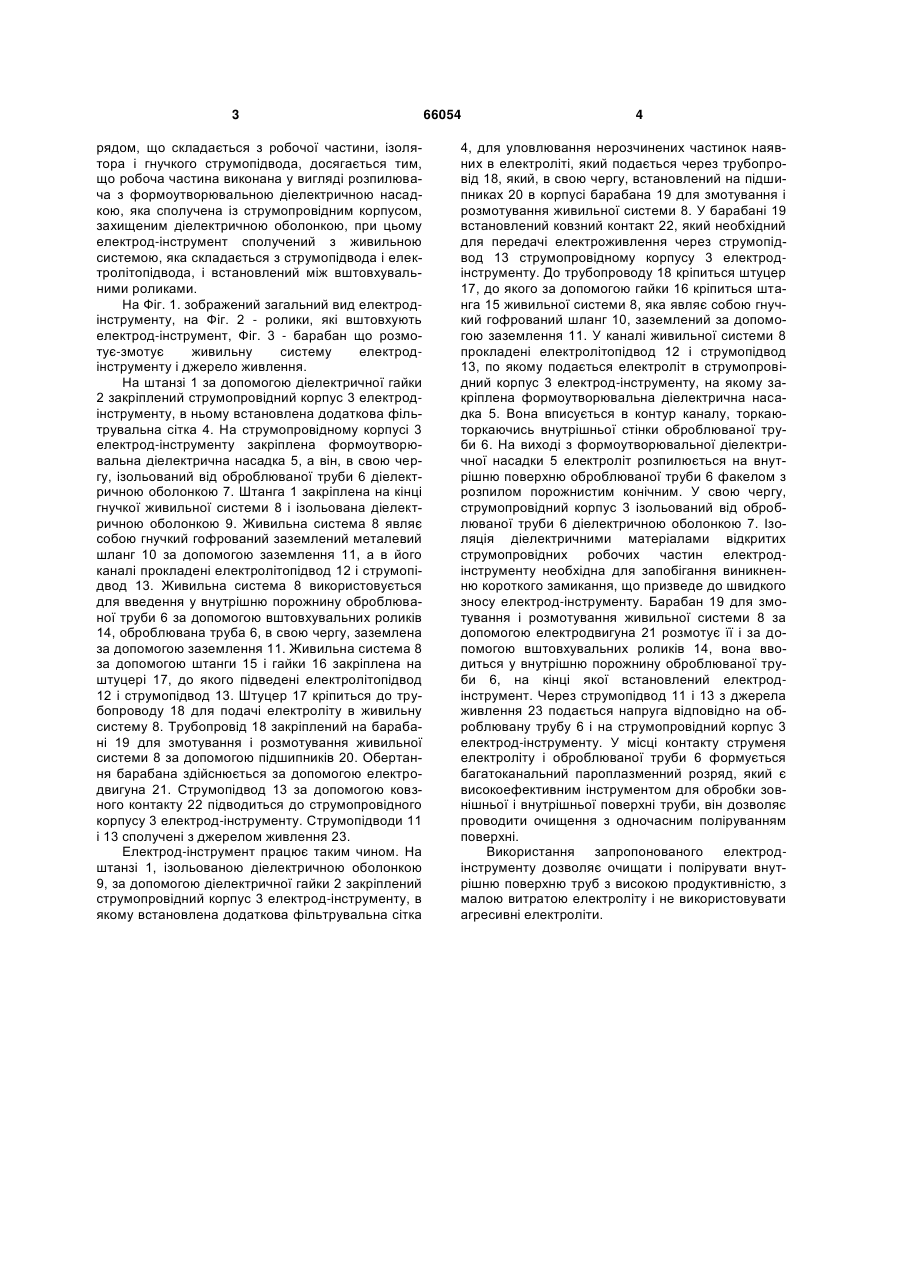

Електрод-інструмент для очищення і полірування внутрішньої поверхні труб пароплазменним 3 рядом, що складається з робочої частини, ізолятора і гнучкого струмопідвода, досягається тим, що робоча частина виконана у вигляді розпилювача з формоутворювальною діелектричною насадкою, яка сполучена із струмопровідним корпусом, захищеним діелектричною оболонкою, при цьому електрод-інструмент сполучений з живильною системою, яка складається з струмопідвода і електролітопідвода, і встановлений між вштовхувальними роликами. На Фіг. 1. зображений загальний вид електродінструменту, на Фіг. 2 - ролики, які вштовхують електрод-інструмент, Фіг. 3 - барабан що розмотує-змотує живильну систему електродінструменту і джерело живлення. На штанзі 1 за допомогою діелектричної гайки 2 закріплений струмопровідний корпус 3 електродінструменту, в ньому встановлена додаткова фільтрувальна сітка 4. На струмопровідному корпусі 3 електрод-інструменту закріплена формоутворювальна діелектрична насадка 5, а він, в свою чергу, ізольований від оброблюваної труби 6 діелектричною оболонкою 7. Штанга 1 закріплена на кінці гнучкої живильної системи 8 і ізольована діелектричною оболонкою 9. Живильна система 8 являє собою гнучкий гофрований заземлений металевий шланг 10 за допомогою заземлення 11, а в його каналі прокладені електролітопідвод 12 і струмопідвод 13. Живильна система 8 використовується для введення у внутрішню порожнину оброблюваної труби 6 за допомогою вштовхувальних роликів 14, оброблювана труба 6, в свою чергу, заземлена за допомогою заземлення 11. Живильна система 8 за допомогою штанги 15 і гайки 16 закріплена на штуцері 17, до якого підведені електролітопідвод 12 і струмопідвод 13. Штуцер 17 кріпиться до трубопроводу 18 для подачі електроліту в живильну систему 8. Трубопровід 18 закріплений на барабані 19 для змотування і розмотування живильної системи 8 за допомогою підшипників 20. Обертання барабана здійснюється за допомогою електродвигуна 21. Струмопідвод 13 за допомогою ковзного контакту 22 підводиться до струмопровідного корпусу 3 електрод-інструменту. Струмопідводи 11 і 13 сполучені з джерелом живлення 23. Електрод-інструмент працює таким чином. На штанзі 1, ізольованою діелектричною оболонкою 9, за допомогою діелектричної гайки 2 закріплений струмопровідний корпус 3 електрод-інструменту, в якому встановлена додаткова фільтрувальна сітка 66054 4 4, для уловлювання нерозчинених частинок наявних в електроліті, який подається через трубопровід 18, який, в свою чергу, встановлений на підшипниках 20 в корпусі барабана 19 для змотування і розмотування живильної системи 8. У барабані 19 встановлений ковзний контакт 22, який необхідний для передачі електроживлення через струмопідвод 13 струмопровідному корпусу 3 електродінструменту. До трубопроводу 18 кріпиться штуцер 17, до якого за допомогою гайки 16 кріпиться штанга 15 живильної системи 8, яка являє собою гнучкий гофрований шланг 10, заземлений за допомогою заземлення 11. У каналі живильної системи 8 прокладені електролітопідвод 12 і струмопідвод 13, по якому подається електроліт в струмопровідний корпус 3 електрод-інструменту, на якому закріплена формоутворювальна діелектрична насадка 5. Вона вписується в контур каналу, торкаюторкаючись внутрішньої стінки оброблюваної труби 6. На виході з формоутворювальної діелектричної насадки 5 електроліт розпилюється на внутрішню поверхню оброблюваної труби 6 факелом з розпилом порожнистим конічним. У свою чергу, струмопровідний корпус 3 ізольований від оброблюваної труби 6 діелектричною оболонкою 7. Ізоляція діелектричними матеріалами відкритих струмопровідних робочих частин електродінструменту необхідна для запобігання виникненню короткого замикання, що призведе до швидкого зносу електрод-інструменту. Барабан 19 для змотування і розмотування живильної системи 8 за допомогою електродвигуна 21 розмотує її і за допомогою вштовхувальних роликів 14, вона вводиться у внутрішню порожнину оброблюваної труби 6, на кінці якої встановлений електродінструмент. Через струмопідвод 11 і 13 з джерела живлення 23 подається напруга відповідно на оброблювану трубу 6 і на струмопровідний корпус 3 електрод-інструменту. У місці контакту струменя електроліту і оброблюваної труби 6 формується багатоканальний пароплазменний розряд, який є високоефективним інструментом для обробки зовнішньої і внутрішньої поверхні труби, він дозволяє проводити очищення з одночасним поліруванням поверхні. Використання запропонованого електродінструменту дозволяє очищати і полірувати внутрішню поверхню труб з високою продуктивністю, з малою витратою електроліту і не використовувати агресивні електроліти. 5 Комп’ютерна верстка А. Крулевський 66054 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
