Камера сухого гасіння коксу

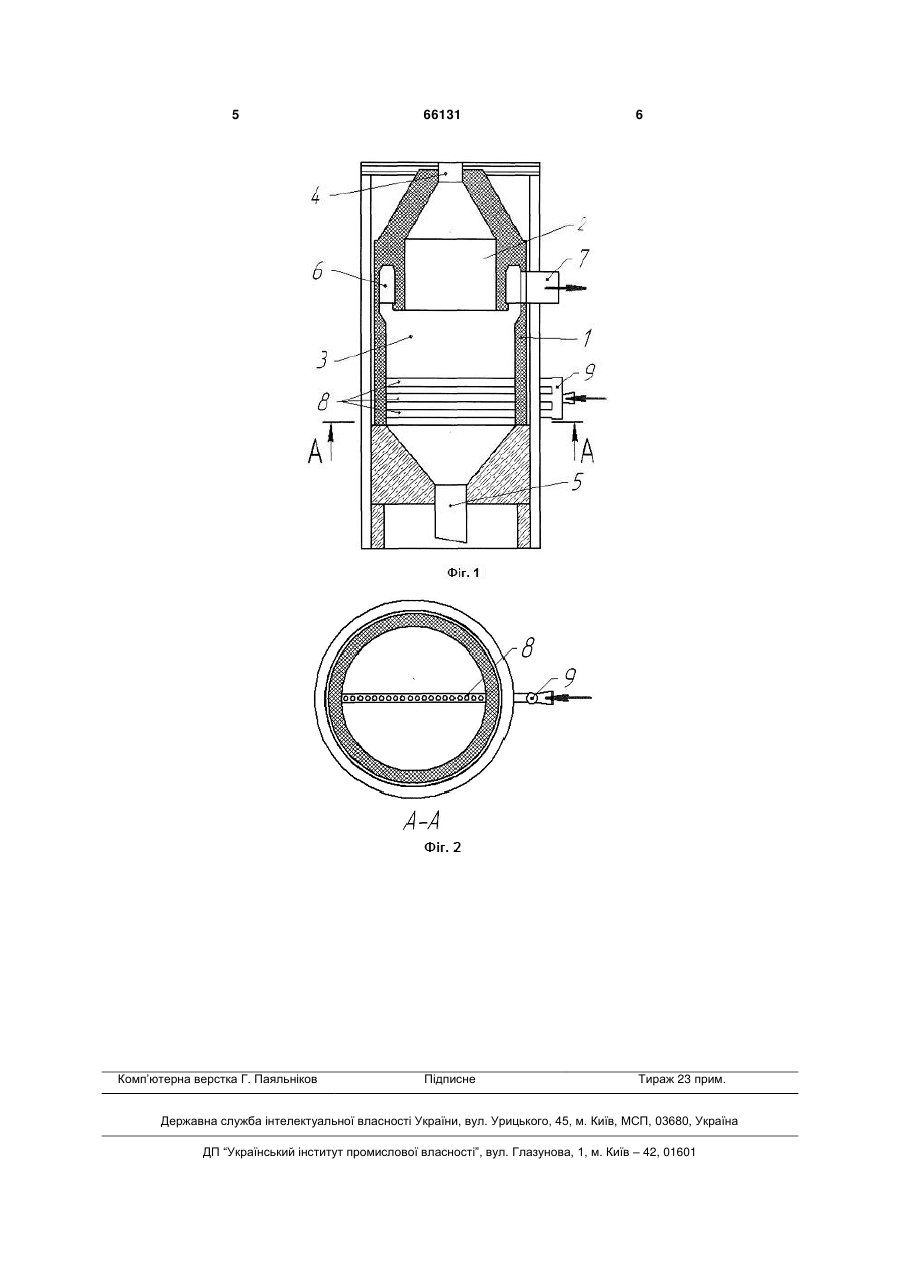

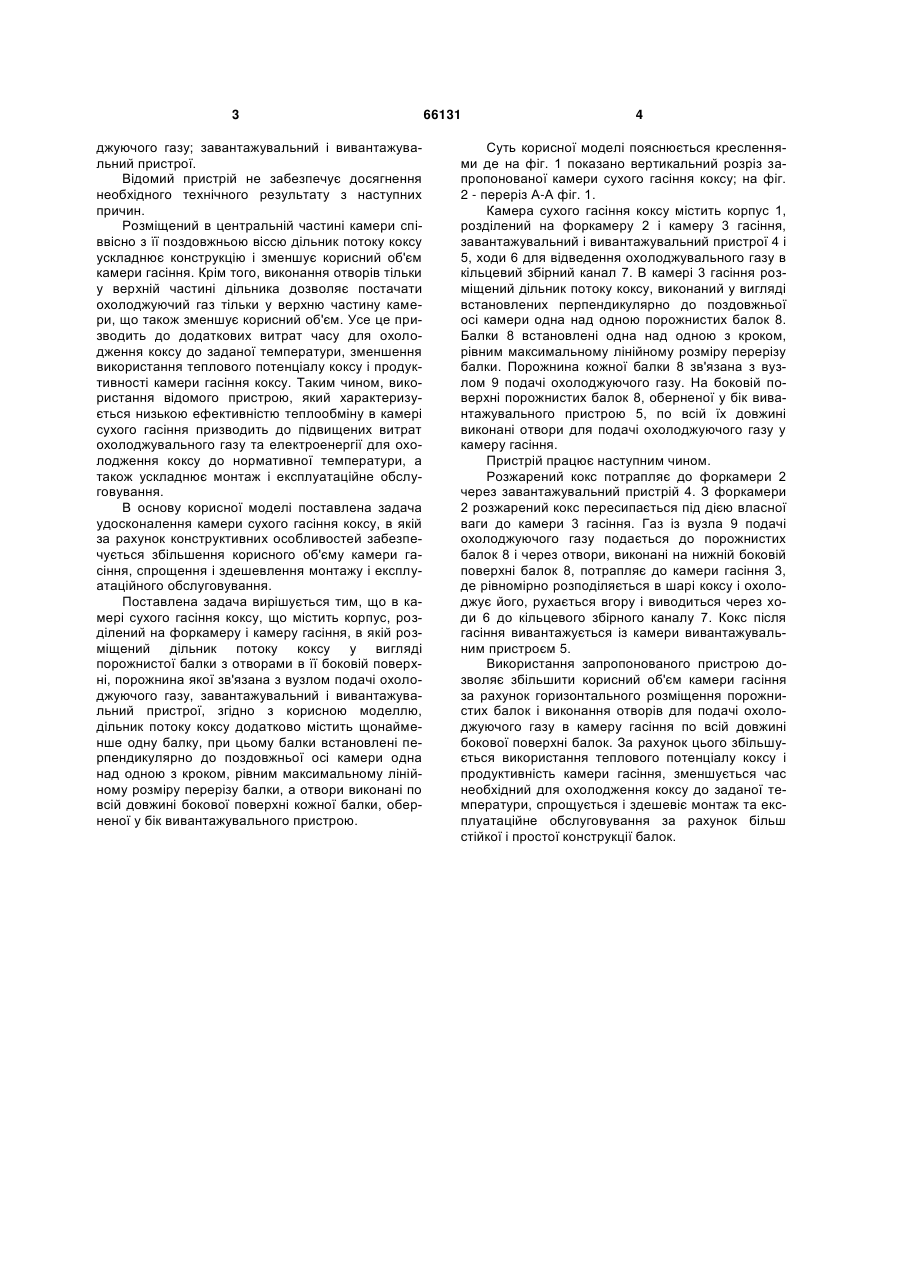

Камера сухого гасіння коксу, що містить корпус, розділений на форкамеру і камеру гасіння, в 3 джуючого газу; завантажувальний і вивантажувальний пристрої. Відомий пристрій не забезпечує досягнення необхідного технічного результату з наступних причин. Розміщений в центральній частині камери співвісно з її поздовжньою віссю дільник потоку коксу ускладнює конструкцію і зменшує корисний об'єм камери гасіння. Крім того, виконання отворів тільки у верхній частині дільника дозволяє постачати охолоджуючий газ тільки у верхню частину камери, що також зменшує корисний об'єм. Усе це призводить до додаткових витрат часу для охолодження коксу до заданої температури, зменшення використання теплового потенціалу коксу і продуктивності камери гасіння коксу. Таким чином, використання відомого пристрою, який характеризується низькою ефективністю теплообміну в камері сухого гасіння призводить до підвищених витрат охолоджувального газу та електроенергії для охолодження коксу до нормативної температури, а також ускладнює монтаж і експлуатаційне обслуговування. В основу корисної моделі поставлена задача удосконалення камери сухого гасіння коксу, в якій за рахунок конструктивних особливостей забезпечується збільшення корисного об'єму камери гасіння, спрощення і здешевлення монтажу і експлуатаційного обслуговування. Поставлена задача вирішується тим, що в камері сухого гасіння коксу, що містить корпус, розділений на форкамеру і камеру гасіння, в якій розміщений дільник потоку коксу у вигляді порожнистої балки з отворами в її боковій поверхні, порожнина якої зв'язана з вузлом подачі охолоджуючого газу, завантажувальний і вивантажувальний пристрої, згідно з корисною моделлю, дільник потоку коксу додатково містить щонайменше одну балку, при цьому балки встановлені перпендикулярно до поздовжньої осі камери одна над одною з кроком, рівним максимальному лінійному розміру перерізу балки, а отвори виконані по всій довжині бокової поверхні кожної балки, оберненої у бік вивантажувального пристрою. 66131 4 Суть корисної моделі пояснюється кресленнями де на фіг. 1 показано вертикальний розріз запропонованої камери сухого гасіння коксу; на фіг. 2 - переріз А-А фіг. 1. Камера сухого гасіння коксу містить корпус 1, розділений на форкамеру 2 і камеру 3 гасіння, завантажувальний і вивантажувальний пристрої 4 і 5, ходи 6 для відведення охолоджувального газу в кільцевий збірний канал 7. В камері 3 гасіння розміщений дільник потоку коксу, виконаний у вигляді встановлених перпендикулярно до поздовжньої осі камери одна над одною порожнистих балок 8. Балки 8 встановлені одна над одною з кроком, рівним максимальному лінійному розміру перерізу балки. Порожнина кожної балки 8 зв'язана з вузлом 9 подачі охолоджуючого газу. На боковій поверхні порожнистих балок 8, оберненої у бік вивантажувального пристрою 5, по всій їх довжині виконані отвори для подачі охолоджуючого газу у камеру гасіння. Пристрій працює наступним чином. Розжарений кокс потрапляє до форкамери 2 через завантажувальний пристрій 4. З форкамери 2 розжарений кокс пересипається під дією власної ваги до камери 3 гасіння. Газ із вузла 9 подачі охолоджуючого газу подається до порожнистих балок 8 і через отвори, виконані на нижній боковій поверхні балок 8, потрапляє до камери гасіння 3, де рівномірно розподіляється в шарі коксу і охолоджує його, рухається вгору і виводиться через ходи 6 до кільцевого збірного каналу 7. Кокс після гасіння вивантажується із камери вивантажувальним пристроєм 5. Використання запропонованого пристрою дозволяє збільшити корисний об'єм камери гасіння за рахунок горизонтального розміщення порожнистих балок і виконання отворів для подачі охолоджуючого газу в камеру гасіння по всій довжині бокової поверхні балок. За рахунок цього збільшується використання теплового потенціалу коксу і продуктивність камери гасіння, зменшується час необхідний для охолодження коксу до заданої температури, спрощується і здешевіє монтаж та експлуатаційне обслуговування за рахунок більш стійкої і простої конструкції балок. 5 Комп’ютерна верстка Г. Паяльніков 66131 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
