Камера сухого гасіння коксу

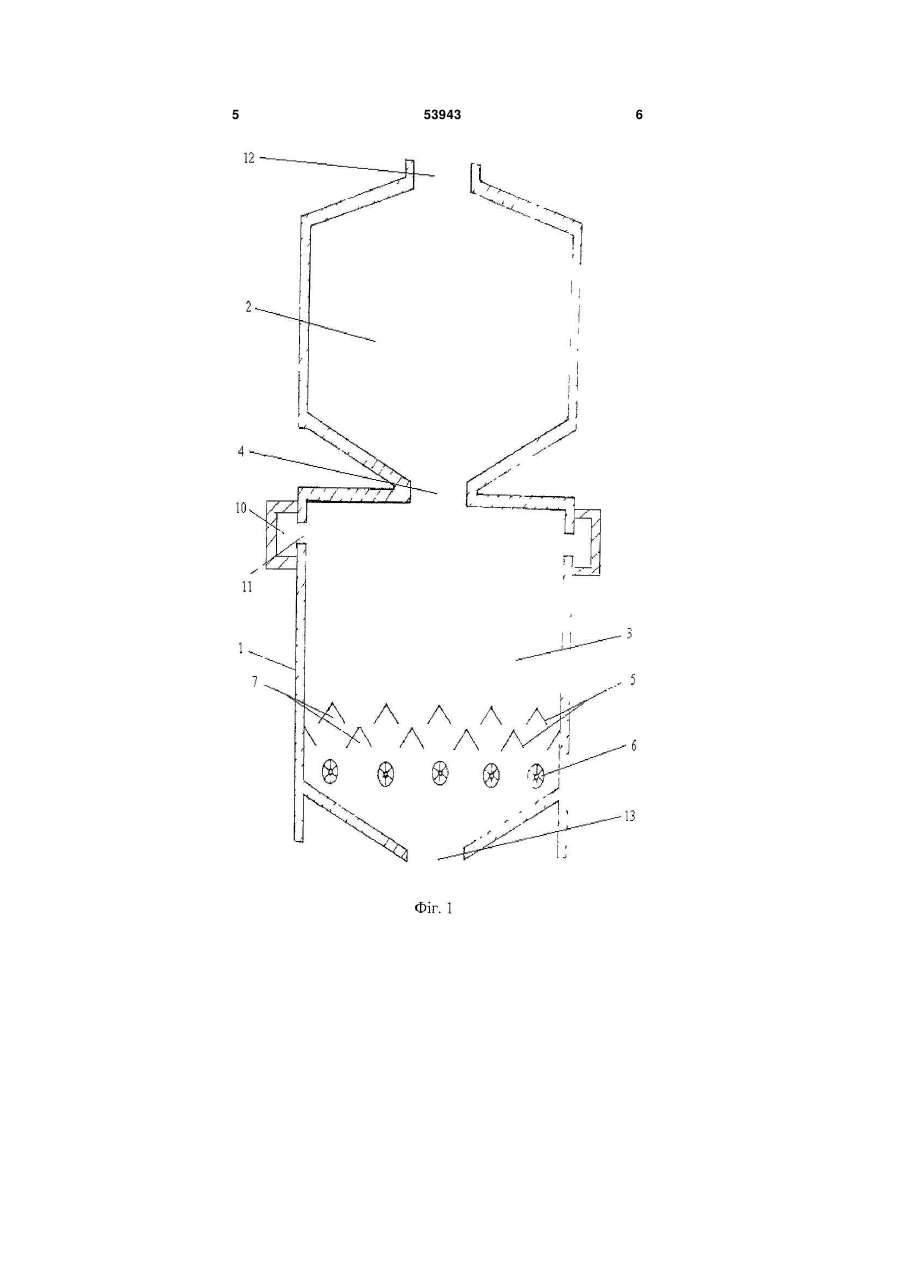

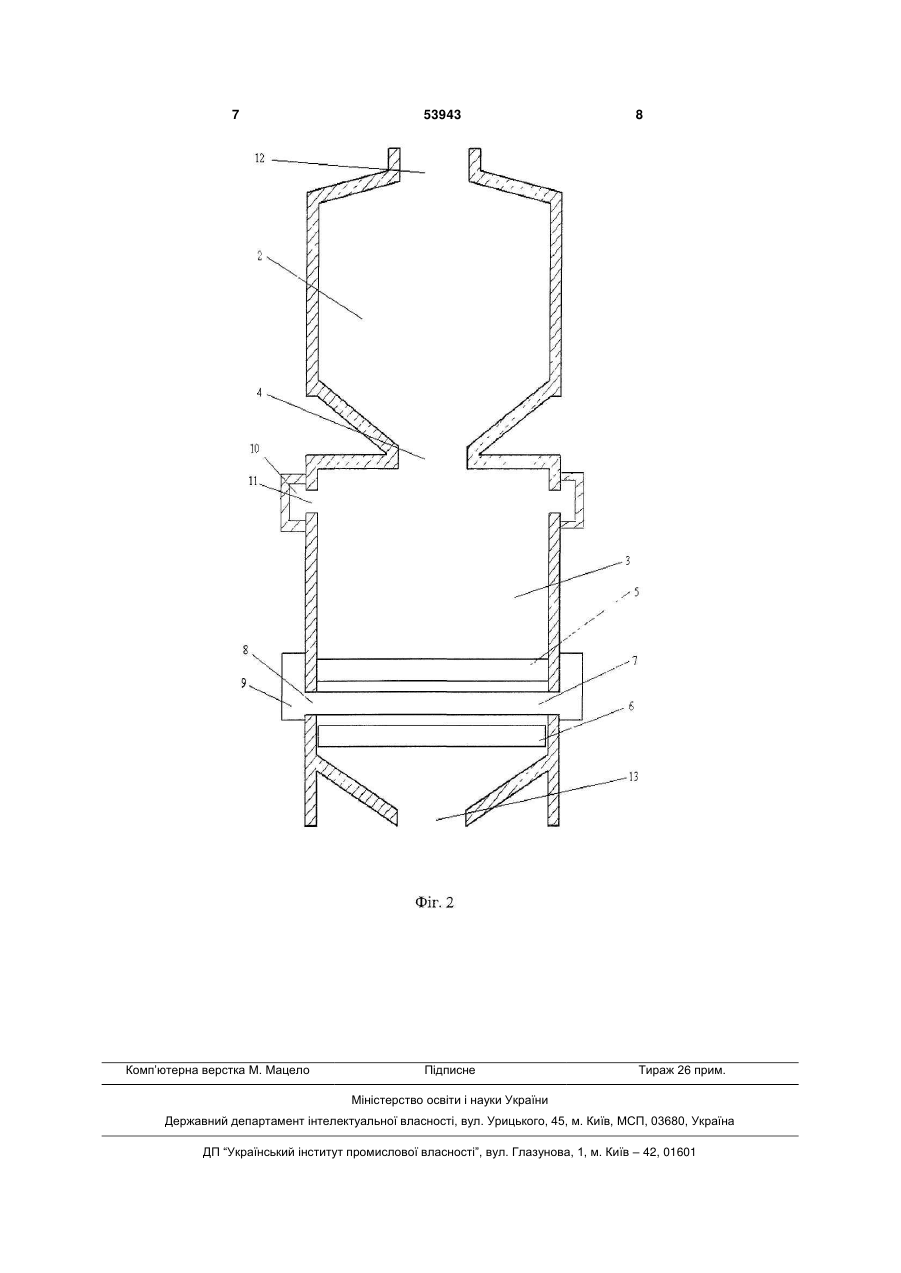

Камера сухого гасіння коксу, що містить корпус, розділений на форкамеру і камеру гасіння, в якій розміщений з'єднаний з периферійними розподільними каналами охолоджувального газу подільник потоку коксу у вигляді встановлених в шаховому порядку не менше двох ярусів Λ-подібних 3 чується удосконалення зв'язку камери гасіння з ходами для відведення охолоджувального газу, що призводить до спрощення та здешевлення виготовлення та монтажу камери сухого гасіння коксу. Поставлена задача вирішується тим, що в камері сухого гасіння коксу, що містить корпус, розділений на форкамеру і камеру гасіння, в якій розміщений з'єднаний з периферійними розподільними каналами охолоджувального газу подільник потоку коксу у вигляді встановлених в шаховому порядку не менш двох ярусів Λ-подібних поперечних балок, які в кожному ярусі встановлені з кроком рівним основі балки, при цьому балки нижче лежачого ярусу встановлені зі зміщенням на крок відносно балок верхньолежачого ярусу, оснащених в нижньому ярусі пристроями для перекривання зазорів, пов'язані з камерою гасіння ходи для відведення охолоджувального газу в периферійні збірні канали, завантажувальний і вивантажувальний пристрої, згідно корисної моделі камера гасіння і форкамера з'єднані каналом, висота якого дорівнює 0,04-0,3 висоти камери гасіння, а найбільший лінійний розмір поперечного перетину складає 0,09-0,2 найбільшого лінійного розміру поперечного перетину камери гасіння. Суть корисної моделі пояснюється кресленням, де на фіг. 1 показано вертикальний розріз запропонованої камери сухого гасіння коксу; на фіг. 2 - переріз А-А на фіг. 1. Камера сухого гасіння коксу містить корпус 1, розділений на форкамеру 2 і власне камеру 3 гасіння, яка має поперечний перетин у формі кола. Форкамера 2 і камера 3 гасіння з'єднані каналом 4, який має поперечний перетин у формі кола, висота якого дорівнює 0,04-0,3 висоти камери гасіння, а діаметр кола 0,09-0,2 діаметру кола камери 3 гасіння. Внизу камери гасіння розміщений подільник потоку коксу, виконаний у вигляді Λ-подібних балок 5, встановлених взаємо паралельно з кроком, рівним основі балки, одна від одної, при цьому балки нижче лежачого ряду зміщені на крок 53943 4 відносно балок верхньолежачого ряду і постачені пристроями для перекривання зазорів між ними, виконаними у вигляді барабанних секторних дозаторів 6. Внутрішня поверхня Λ-подібних балок 5 утворює розподільні канали 7, з'єднані отворами 8 в корпусі 1 з периферійними розподільними каналами 9 для підводу охолоджувального газу. З камерою 3 гасіння периферійні канали 10 для відведення охолоджувального газу пов'язані ходами 11. Камера сухого гасіння коксу містить завантажувальний і вивантажувальний пристрої 12 і 13 відповідно. Пристрій працює наступним чином. Розжарений кокс завантажується через завантажувальний пристрій 12 в форкамеру 2, звідки під дією власної ваги через канал 4 пересипається до камери 3 гасіння, де він контактує з охолоджувальним газом. Внаслідок звуження потоку коксу в каналі 4 кокс, потрапляючи у камеру 3 гасіння утворює конус, утворююча якого визначається кутом природного укосу коксу. Це призводить до формування у процесі функціонування камери сухого гасіння коксу підсклепового простору в камері 3 гасіння, що утворюється поверхнею конуса коксу та стінками камери гасіння. Охолоджувальний газ подається через розподільні канали 9, отвори 8 в корпусі 1 до газових каналів 7 під балками 5, звідки він рівномірно розподіляється в шарі коксу, рухається вгору, потрапляє до пісклепового простору і відводиться через ходи 11 в корпусі до периферійних збірних каналів 10. Охолоджений кокс просипається через зазори між балками 5 в сектори барабанних дозаторів 6, а звідти вивантажується через вивантажувальний отвір 13. За рахунок підсклепового простору, який утворюється внаслідок наявності каналу, що з'єднує форкамеру і камеру гасіння, забезпечується удосконалення зв'язку камери гасіння з ходами для відведення охолоджувального газу. Внаслідок цього спрощується і здешевлюється виготовлення і монтаж камери сухого гасіння коксу. 5 53943 6 7 Комп’ютерна верстка М. Мацело 53943 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
