Шлікер для одержання глазурованих покриттів темно-коричневих кольорів

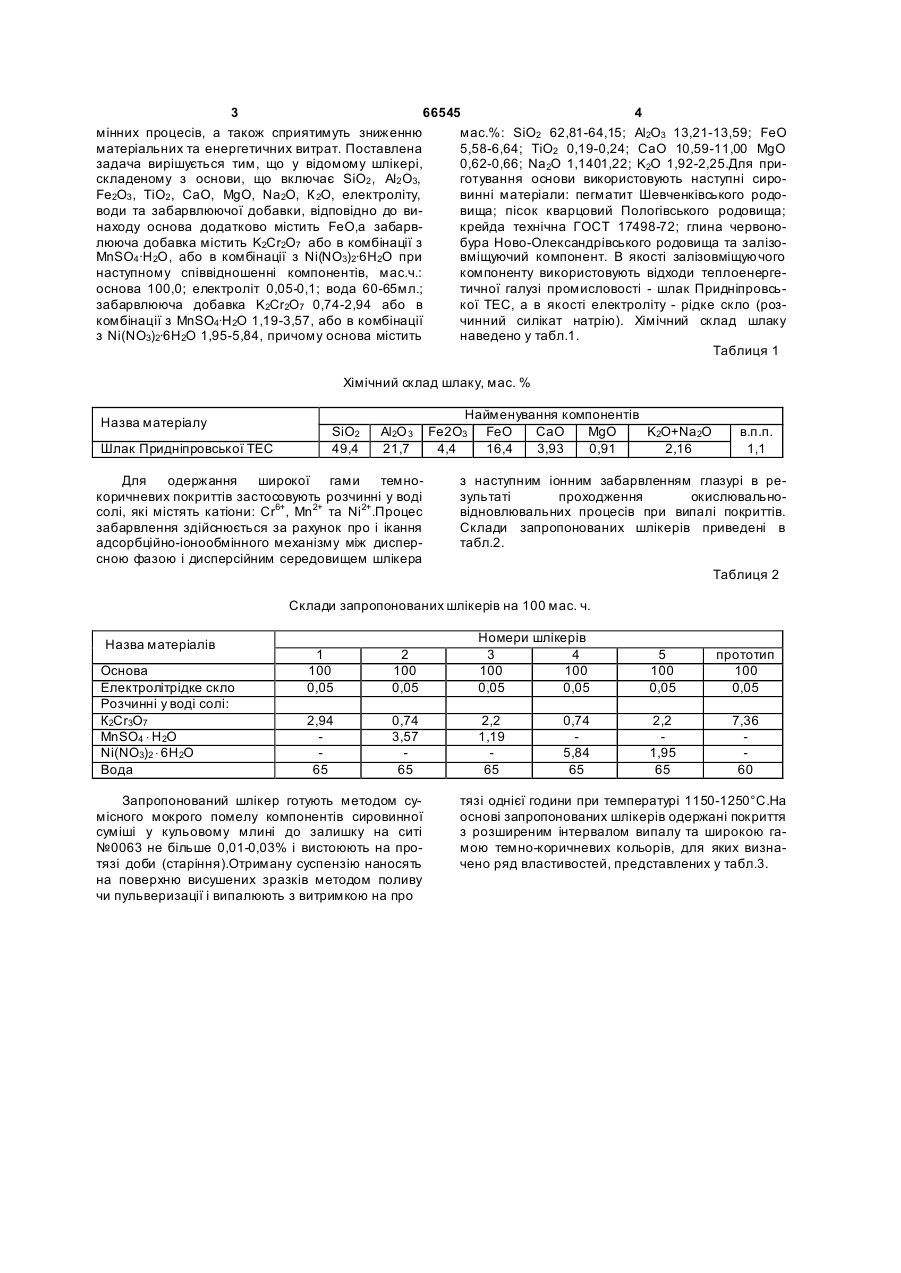

Шлікер для одержання глазурованих покриттів темно-коричневих кольорів, що містить основу, до складу якої входять SiО2, Аl2О3 , Fе2О 3, ТіО2 , CaO, MgO, Na2O, K 2O, електроліт, вода та забарвлююча добавка, який відрізняється тим, що основа до 3 66545 4 мінних процесів, а також сприятимуть зниженню мас.%: SiO2 62,81-64,15; Al2O3 13,21-13,59; FeO матеріальних та енергетичних витрат. Поставлена 5,58-6,64; TiO2 0,19-0,24; CaO 10,59-11,00 MgO задача вирішується тим, що у відомому шлікері, 0,62-0,66; Na2O 1,1401,22; K2O 1,92-2,25.Для прискладеному з основи, що включає SiO2 , Аl2 О3, готування основи використовують наступні сироFе2О3 , ТіО2 , CaO, MgO, Na 2O, К 2О, електроліту, винні матеріали: пегматит Шевченківського родоводи та забарвлюючої добавки, відповідно до вивища; пісок кварцовий Пологівського родовища; находу основа додатково містить FeO,а забарвкрейда технічна ГОСТ 17498-72; глина червонолююча добавка містить K2Cr2O7 або в комбінації з бура Ново-Олександрівського родовища та залізоMnSO4 ·H2O, або в комбінації з Ni(NO3)2·6H2O при вміщуючий компонент. В якості залізовміщуючого наступному співвідношенні компонентів, мас.ч.: компоненту використовують відходи теплоенергеоснова 100,0; електроліт 0,05-0,1; вода 60-65мл.; тичної галузі промисловості - шлак Придніпровсьзабарвлююча добавка K2Cr2O7 0,74-2,94 або в кої ТЕС, а в якості електроліту - рідке скло (розкомбінації з MnSO4·H2O 1,19-3,57, або в комбінації чинний силікат натрію). Хімічний склад шлаку з Ni(NO3)2·6H2O 1,95-5,84, причому основа містить наведено у табл.1. Таблиця 1 Хімічний склад шлаку, мас. % Назва матеріалу Шлак Придніпровської ТЕС SiO2 49,4 Аl2О 3 21,7 Для одержання широкої гами темнокоричневих покриттів застосовують розчинні у воді солі, які містять катіони: Сr6+, Мn2+ та Ni2+.Процес забарвлення здійснюється за рахунок про і ікання адсорбційно-іонообмінного механізму між дисперсною фазою і дисперсійним середовищем шлікера Найменування компонентів Fe2O3 FeO CaO MgO K2О+Na2О 4,4 16,4 3,93 0,91 2,16 в.п.п. 1,1 з наступним іонним забарвленням глазурі в результаті проходження окислювальновідновлювальних процесів при випалі покриттів. Склади запропонованих шлікерів приведені в табл.2. Таблиця 2 Склади запропонованих шлікерів на 100 мас. ч. Назва матеріалів Основа Електролітрідке скло Розчинні у воді солі: К2Сr3O7 MnSO4 × H2O Ni(NO3)2 × 6H2O Вода 1 100 0,05 2 100 0,05 Номери шлікерів 3 4 100 100 0,05 0,05 5 100 0,05 прототип 100 0,05 2,94 65 0,74 3,57 65 2,2 1,19 65 2,2 1,95 65 7,36 60 Запропонований шлікер готують методом сумісного мокрого помелу компонентів сировинної суміші у кульовому млині до залишку на ситі №0063 не більше 0,01-0,03% і вистоюють на протязі доби (старіння).Отриману суспензію наносять на поверхню висушених зразків методом поливу чи пульверизації і випалюють з витримкою на про 0,74 5,84 65 тязі однієї години при температурі 1150-1250°С.На основі запропонованих шлікерів одержані покриття з розширеним інтервалом випалу та широкою гамою темно-коричневих кольорів, для яких визначено ряд властивостей, представлених у табл.3. 5 66545 6 Таблиця 3 Властивості глазурних покриттів на основі запропонованих лікерів Номери шкілерів Координати кольору Координати колірКоліності КДз рний В, тон, % X Y Z X У нм Прототип 25,78 19,54 3,832 0,524 0,398 1 7,664 6,830 2,344 0,4551 0,4056 87 2 7,780 6,581 2,318 0,4664 0,3945 82 3 8,447 6,392 2,384 0,4904 0,3711 83 4 7,771 6,480 2,258 0,4706 0,3925 82 5 7,208 6,518 2,240 0,4514 0,4082 83 За результатами визначення властивостей глазурних покриттів встановлено, що вони на відміну від прототипу мають більш широкий інтервал випалу, а також високі показники дзеркального відбиття (блиску). Таким чином, саме запропоновані шлікери, які містять вище вказані компоненти, дають можли Комп’ютерна в ерстка Б.Голік Чис- Трива- Інтер- Темпетота лість ви- вал ратура Колір (візуакольо палу, випалу, випалу, льна оцінка) ру, % годин 0С 0С помаранчевокоричневий 700 1 до 24 100 1200 коричневий темно507' 5 до 24 100 1200 коричневий темно512' 13 до 24 100 1200 коричневий коричневий з 507' 6 до 24 100 1200 фіолетовим відтінком коричневий з 700 1 до 24 100 1200 фіолетовим відтінком вість одержати широку гаму якісних темнокоричневих покриттів з використанням лише недефіцитних місцевих сировинних матеріалів та відходів промисловості, а також з розширеним інтервалом випалу, що робить можливим їх використання для покриття різних керамічних виробів: фарфорових, тонкокам'яних та напівфарфорових. 80 599 47 до 24 Підписне 40 1200 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
