Агрегат для пресування і транспортування деревної маси
Номер патенту: 66584
Опубліковано: 10.01.2012
Автори: Гевко Богдан Романович, Шинкарик Микола Іванович, Ткаченко Ігор Григорович, Вітровий Андрій Орестович, Свинтух Богдан Ярославович
Формула / Реферат
Агрегат для пресування і транспортування деревної маси, що містить енергетичний транспортний засіб, подрібнювальний пристрій, який виконано у вигляді горизонтально розташованих пластинчатих ножів та паралельно розташованих горизонтальних валів з радіальними ножами, а також завантажувальний пристрій та пресувальний пристрій, котрий встановлений в причепі, який відрізняється тим, що завантажувальний пристрій виконаний у вигляді двох шнекових конвеєрів, де перший шнековий конвеєр, який розташований безпосередньо за подрібнювальним пристроєм, встановлено горизонтально і перпендикулярно до напрямку руху енергетичного транспортного засобу, а другий - вертикально по центру передньої частини причепа, причому пресувальний пристрій виконано у вигляді горизонтального розташованого у верхній частині причепа шнекового вала, центральна вісь якого спрямована у напрямку руху енергетичного транспортного засобу.
Текст

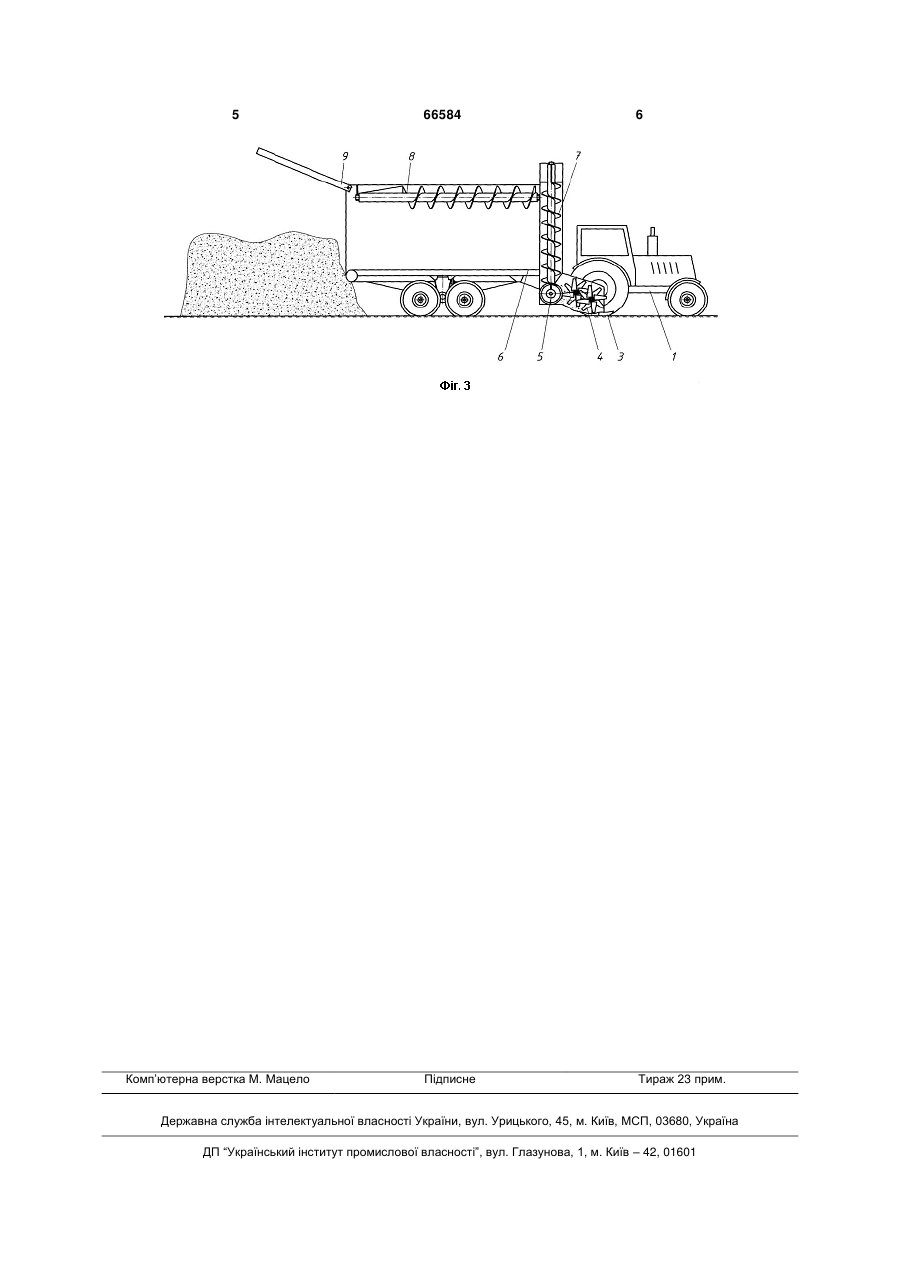

Агрегат для пресування і транспортування деревної маси, що містить енергетичний транспортний засіб, подрібнювальний пристрій, який виконано у вигляді горизонтально розташованих пластинчатих ножів та паралельно розташованих горизонтальних валів з радіальними ножами, а 3 2 - вид зверху; фіг. 3 - вид збоку - вивантаження спресованої деревної маси. Агрегат для пресування і транспортування деревної маси складається з енергетичного транспортного засобу 1, причепа 2 з рухомим дном 6. Подрібнювальний пристрій виконаний у вигляді паралельно розташованих горизонтальних валів з радіальними ножами 4 і пластинчатими горизонтальними ножами 3, його встановлено збоку енергетичного транспортного засобу 1. Завантажувальний пристрій виконано у вигляді двох шнекових конвеєрів 5 і 7. Перший шнековий конвеєр 5 розташовано безпосередньо за подрібнювальним пристроєм, встановлено горизонтально і перпендикулярно напрямку руху енергетичного транспортного засобу 1. Другий шнековий конвеєр 7 встановлено вертикально по центру передньої частини причепа 2. Пресувальний пристрій виконано у вигляді горизонтального шнекового вала 8, центральна вісь якого спрямована у напрямку руху транспортного засобу 1, і розташовано у верхній частині причепа 2. В задній частині причепа 2 встановлена рухома стінка 9, яка закріплена шарнірно, з можливістю провертання і фіксації. 66584 4 Працює агрегат для пресування і транспортування деревної маси наступним чином. При русі енергетичного транспортного засобу 1 горизонтальні ножі 3 зрізають та підбирають гілки та залишки деревної маси, які подаються на подрібнювальний пристрій і за допомогою радіальних ножів 4 подрібнюються. Подрібнена деревна маса потрапляє на горизонтальний шнековий конвеєр 5 і по ньому подається на вертикальний шнековий конвеєр 7. Далі подрібнена деревна маса потрапляє в причеп 2, де за допомогою пресувального пристрою, виконаного у вигляді горизонтального шнекового вала 8, розподіляється і у міру заповнення підпресовується. При заповненні причепа 2 деревною масою проводиться її вивантаження рухомим дном 6 через задню стінку 9, яка виконана з можливістю провертання і фіксації (фіг. 3). Запропоноване технічне рішення дозволяє значно спростити процес збирання відходів деревини, їх подрібнення, а також пресування подрібненої маси, що, свою чергу, зменшує об'єм зібраної маси. 5 Комп’ютерна верстка М. Мацело 66584 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for pressing and transporting wood pulp
Автори англійськоюShynkaryk Mykola Ivanovych, Hevko Bohdan Romanovych, Svyntukh Bohdan Yaroslavovych, Tkachenko Ihor Hryhorovych, Vitrovyi Andrii Orestovych
Назва патенту російськоюАгрегат для прессования и транспортировки древесной массы
Автори російськоюШинкарик Николай Иванович, Гевко Богдан Романович, Свинтух Богдан Ярославович, Ткаченко Игорь Григорьевич, Ветровой Андрей Орестович
МПК / Мітки
МПК: B27M 1/00, B27L 11/00, B65F 3/00
Мітки: пресування, транспортування, агрегат, маси, деревної
