Агрегат для заготівлі і транспортування деревної маси

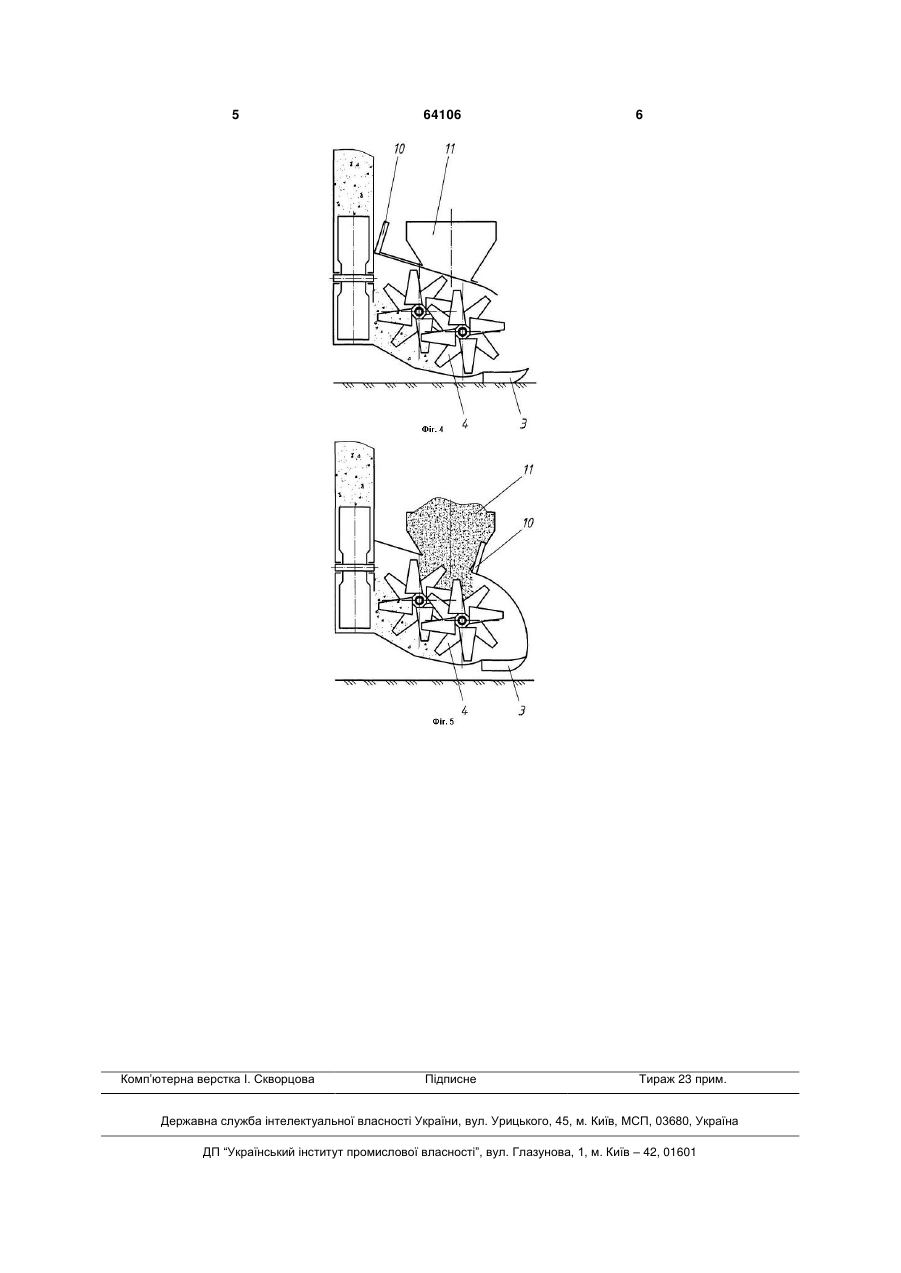

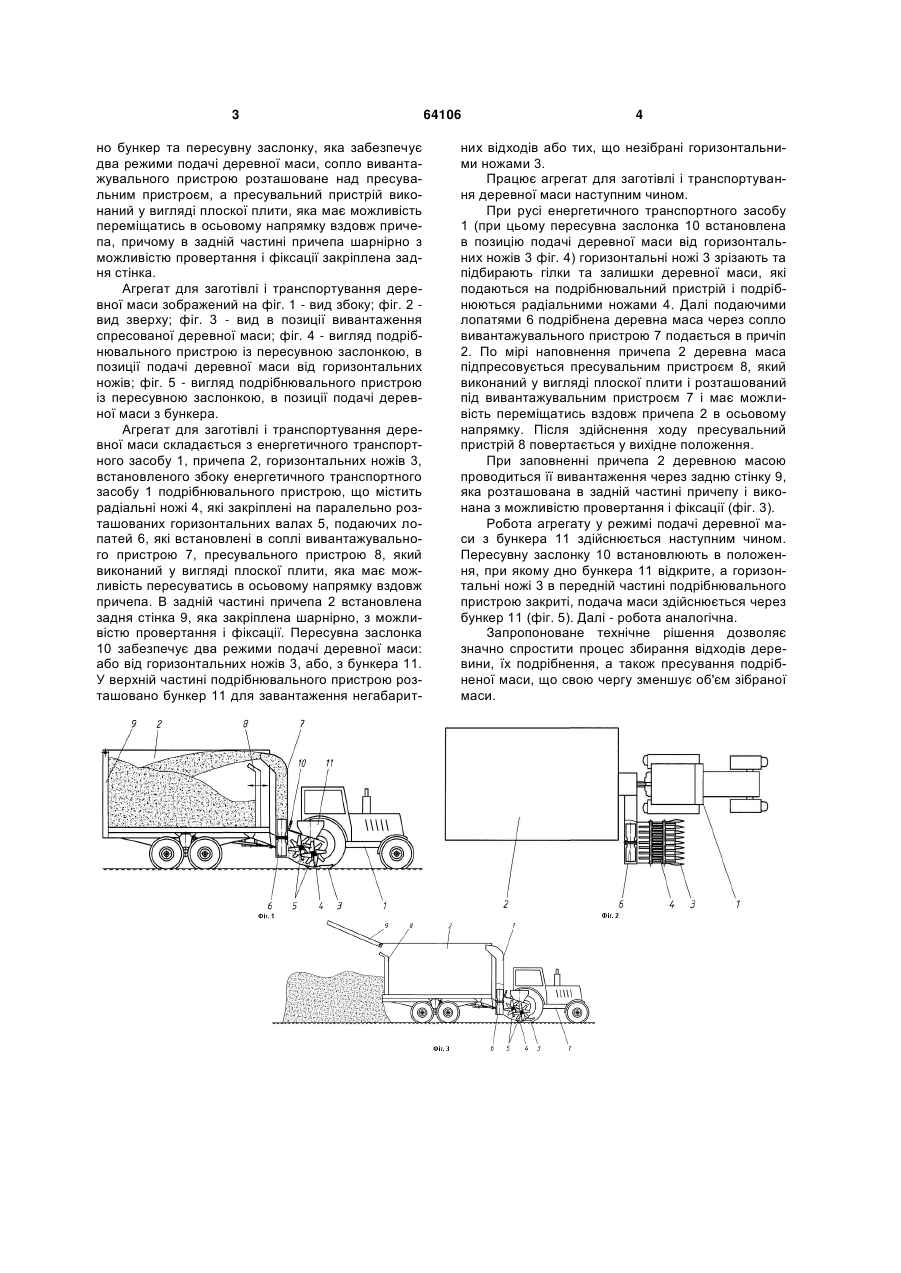

1. Агрегат для заготівлі і транспортування деревної маси, що містить енергетичний транспортний засіб, подрібнювальний пристрій, завантажувальний пристрій та причіп, який відрізняється тим, що подрібнювальний пристрій змонтований збоку енергетичного транспортного засобу і містить додатково розташовані горизонтальні ножі, а в середині причепа змонтований пресувальний пристрій. 2. Агрегат для заготівлі і транспортування деревної маси за п. 1, який відрізняється тим, що под U 1 3 но бункер та пересувну заслонку, яка забезпечує два режими подачі деревної маси, сопло вивантажувального пристрою розташоване над пресувальним пристроєм, а пресувальний пристрій виконаний у вигляді плоскої плити, яка має можливість переміщатись в осьовому напрямку вздовж причепа, причому в задній частині причепа шарнірно з можливістю провертання і фіксації закріплена задня стінка. Агрегат для заготівлі і транспортування деревної маси зображений на фіг. 1 - вид збоку; фіг. 2 вид зверху; фіг. 3 - вид в позиції вивантаження спресованої деревної маси; фіг. 4 - вигляд подрібнювального пристрою із пересувною заслонкою, в позиції подачі деревної маси від горизонтальних ножів; фіг. 5 - вигляд подрібнювального пристрою із пересувною заслонкою, в позиції подачі деревної маси з бункера. Агрегат для заготівлі і транспортування деревної маси складається з енергетичного транспортного засобу 1, причепа 2, горизонтальних ножів 3, встановленого збоку енергетичного транспортного засобу 1 подрібнювального пристрою, що містить радіальні ножі 4, які закріплені на паралельно розташованих горизонтальних валах 5, подаючих лопатей 6, які встановлені в соплі вивантажувального пристрою 7, пресувального пристрою 8, який виконаний у вигляді плоскої плити, яка має можливість пересуватись в осьовому напрямку вздовж причепа. В задній частині причепа 2 встановлена задня стінка 9, яка закріплена шарнірно, з можливістю провертання і фіксації. Пересувна заслонка 10 забезпечує два режими подачі деревної маси: або від горизонтальних ножів 3, або, з бункера 11. У верхній частині подрібнювального пристрою розташовано бункер 11 для завантаження негабарит 64106 4 них відходів або тих, що незібрані горизонтальними ножами 3. Працює агрегат для заготівлі і транспортування деревної маси наступним чином. При русі енергетичного транспортного засобу 1 (при цьому пересувна заслонка 10 встановлена в позицію подачі деревної маси від горизонтальних ножів 3 фіг. 4) горизонтальні ножі 3 зрізають та підбирають гілки та залишки деревної маси, які подаються на подрібнювальний пристрій і подрібнюються радіальними ножами 4. Далі подаючими лопатями 6 подрібнена деревна маса через сопло вивантажувального пристрою 7 подається в причіп 2. По мірі наповнення причепа 2 деревна маса підпресовується пресувальним пристроєм 8, який виконаний у вигляді плоскої плити і розташований під вивантажувальним пристроєм 7 і має можливість переміщатись вздовж причепа 2 в осьовому напрямку. Після здійснення ходу пресувальний пристрій 8 повертається у вихідне положення. При заповненні причепа 2 деревною масою проводиться її вивантаження через задню стінку 9, яка розташована в задній частині причепу і виконана з можливістю провертання і фіксації (фіг. 3). Робота агрегату у режимі подачі деревної маси з бункера 11 здійснюється наступним чином. Пересувну заслонку 10 встановлюють в положення, при якому дно бункера 11 відкрите, а горизонтальні ножі 3 в передній частині подрібнювального пристрою закриті, подача маси здійснюється через бункер 11 (фіг. 5). Далі - робота аналогічна. Запропоноване технічне рішення дозволяє значно спростити процес збирання відходів деревини, їх подрібнення, а також пресування подрібненої маси, що свою чергу зменшує об'єм зібраної маси. 5 Комп’ютерна верстка І. Скворцова 64106 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
