Спосіб безрулонного ремонту м’яких покрівельних покриттів з бітумно-руберойдних матеріалів

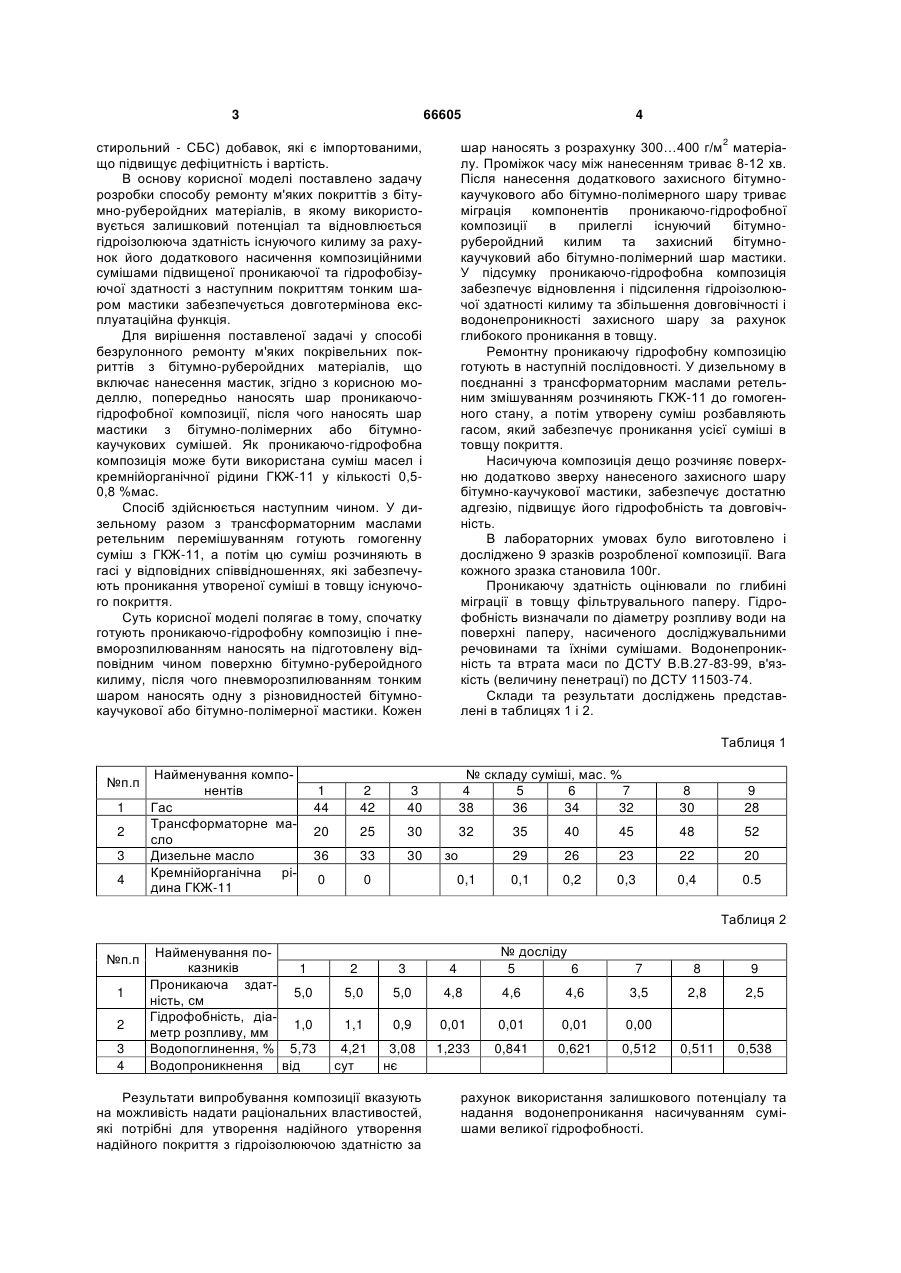

1. Спосіб безрулонного ремонту м'яких покрівельних покриттів з бітумно-руберойдних матеріа 3 66605 4 2 стирольний - СБС) добавок, які є імпортованими, що підвищує дефіцитність і вартість. В основу корисної моделі поставлено задачу розробки способу ремонту м'яких покриттів з бітумно-руберойдних матеріалів, в якому використовується залишковий потенціал та відновлюється гідроізолююча здатність існуючого килиму за рахунок його додаткового насичення композиційними сумішами підвищеної проникаючої та гідрофобізуючої здатності з наступним покриттям тонким шаром мастики забезпечується довготермінова експлуатаційна функція. Для вирішення поставленої задачі у способі безрулонного ремонту м'яких покрівельних покриттів з бітумно-руберойдних матеріалів, що включає нанесення мастик, згідно з корисною моделлю, попередньо наносять шар проникаючогідрофобної композиції, після чого наносять шар мастики з бітумно-полімерних або бітумнокаучукових сумішей. Як проникаючо-гідрофобна композиція може бути використана суміш масел і кремнійорганічної рідини ГКЖ-11 у кількості 0,50,8 %мас. Спосіб здійснюється наступним чином. У дизельному разом з трансформаторним маслами ретельним перемішуванням готують гомогенну суміш з ГКЖ-11, а потім цю суміш розчиняють в гасі у відповідних співвідношеннях, які забезпечують проникання утвореної суміші в товщу існуючого покриття. Суть корисної моделі полягає в тому, спочатку готують проникаючо-гідрофобну композицію і пневморозпилюванням наносять на підготовлену відповідним чином поверхню бітумно-руберойдного килиму, після чого пневморозпилюванням тонким шаром наносять одну з різновидностей бітумнокаучукової або бітумно-полімерної мастики. Кожен шар наносять з розрахунку 300…400 г/м матеріалу. Проміжок часу між нанесенням триває 8-12 хв. Після нанесення додаткового захисного бітумнокаучукового або бітумно-полімерного шару триває міграція компонентів проникаючо-гідрофобної композиції в прилеглі існуючий бітумноруберойдний килим та захисний бітумнокаучуковий або бітумно-полімерний шар мастики. У підсумку проникаючо-гідрофобна композиція забезпечує відновлення і підсилення гідроізолюючої здатності килиму та збільшення довговічності і водонепроникності захисного шару за рахунок глибокого проникання в товщу. Ремонтну проникаючу гідрофобну композицію готують в наступній послідовності. У дизельному в поєднанні з трансформаторним маслами ретельним змішуванням розчиняють ГКЖ-11 до гомогенного стану, а потім утворену суміш розбавляють гасом, який забезпечує проникання усієї суміші в товщу покриття. Насичуюча композиція дещо розчиняє поверхню додатково зверху нанесеного захисного шару бітумно-каучукової мастики, забезпечує достатню адгезію, підвищує його гідрофобність та довговічність. В лабораторних умовах було виготовлено і досліджено 9 зразків розробленої композиції. Вага кожного зразка становила 100г. Проникаючу здатність оцінювали по глибині міграції в товщу фільтрувального паперу. Гідрофобність визначали по діаметру розпливу води на поверхні паперу, насиченого досліджувальними речовинами та їхніми сумішами. Водонепроникність та втрата маси по ДСТУ В.В.27-83-99, в'язкість (величину пенетрацї) по ДСТУ 11503-74. Склади та результати досліджень представлені в таблицях 1 і 2. Таблиця 1 №п.п 1 2 3 4 Найменування компонентів Гас Трансформаторне масло Дизельне масло Кремнійорганічна рідина ГКЖ-11 1 44 2 42 3 40 № складу суміші, мас. % 4 5 6 7 38 36 34 32 8 30 9 28 20 25 30 32 36 33 30 0 0 0,1 40 45 48 52 29 зо 35 26 23 22 20 0,1 0,2 0,3 0,4 0.5 Таблиця 2 №п.п 1 2 3 4 Найменування показників 1 Проникаюча здат5,0 ність, см Гідрофобність, діа1,0 метр розпливу, мм Водопоглинення, % 5,73 Водопроникнення від № досліду 5 6 2 3 4 5,0 5,0 4,8 4,6 1,1 0,9 0,01 4,21 сут 3,08 нє 1,233 Результати випробування композиції вказують на можливість надати раціональних властивостей, які потрібні для утворення надійного утворення надійного покриття з гідроізолюючою здатністю за 7 8 9 4,6 3,5 2,8 2,5 0,01 0,01 0,00 0,841 0,621 0,512 0,511 0,538 рахунок використання залишкового потенціалу та надання водонепроникання насичуванням сумішами великої гідрофобності. 5 Як видно з результатів досліджень, ремонтна суміш забезпечує водонепроникність, достатню проникаючу здатність в товщу рулонного матеріалу (руберойду), а її водопоглинення має низькі показники, що в сукупністю з водонепроникності характеризує високу гідро ізолюючу здатність. Згідно з таблицею 2 раціональними слід вважати суміш складу № 5, 6, 7, та які мають кращі показники і, у яких співвідношеннякомпонентів гас трансформаторне масло: дизельне масло становить, мас. %, (34-38):(32-40):(26-30):(0,2-0,3). Спосіб, який дозволяє відновлювати гідроізолюючу здатність за рахунок попереднього нанесення шару композиції підвищеної проникаючої та гідрофобізуючої характеристик і тим самим відновлювати та підсилювати залишковий потенціал існуючого покриття і, який дозволяє додатково покращити (підсилити) послідуючим нанесенням Комп’ютерна верстка Г. Паяльніков 66605 6 тонкого шару бітумно-каучукової мастики, забезпечує довготривалу надійну експлуатаційну придатність при значному зниженні усіх видів ресурсів за рахунок тонкошарового нанесення недефіцитних та доступних матеріалів, механізованого виконання усіх робіт. У способі безрулонного ремонту м'яких покрівель використовують композицію підвищеної проникаючої та гідрофобізуючої дії. Спосіб забезпечує надання існуючому бітумноруберойдному килиму достатньої гідроізолюючої здатності та довговічності, біля 6-7 разів, дозволяє повністю механізувати виробничий процес, значно зменшити витрати усіх видів ресурсів, в тому числі зменшити матеріаломісткість в 2….3 рази, усунути витрати електроенергії, зменшити вартість ремонтно-відновлюваних робіт в 2,5 рази, знизити трудомісткість в 1,5-2 %. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
