Дросельний пристрій
Номер патенту: 66911
Опубліковано: 25.01.2012
Автори: Ратушняк Георгій Сергійович, Степанковський Роман Володимирович
Формула / Реферат

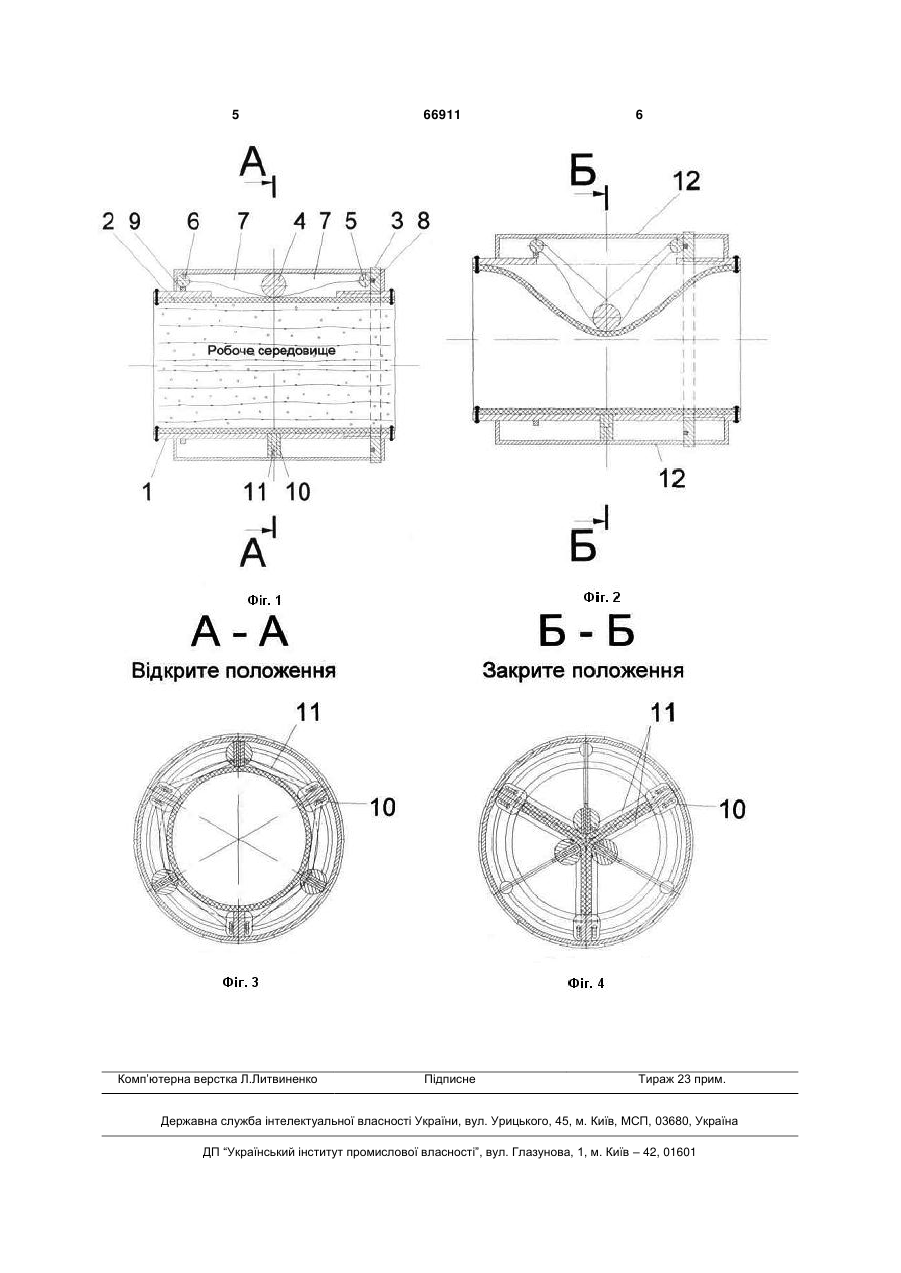

Дросельний пристрій, що містить корпус циліндричного перерізу, всередині якого герметично закріплена еластична розтягуюча вставка та влаштовані три регулюючі органи, який відрізняється тим, що регулюючі органи закріплені до регулюючого кільця, кожний регулюючий орган виконаний у вигляді натискних регулюючих елементів, які через штанги великі закріплені до кулі регулюючого кільця з однієї сторони та кулі обойми ковзної з іншої сторони, куля регулюючого кільця через обойму регулюючого кільця прикріплена до регулюючого кільця, куля обойми ковзної закріплена до обойми ковзної, для переміщення регулюючого кільця по корпусу на останньому нанесена різьба, між регулюючими органами на корпусі закріплені регулюючі завіси, які в свою чергу через штанги малі з'єднані з натискними регулюючими елементами, поверх всієї регулюючо-запірної системи влаштована захисна кришка, яка прикріплена до корпуса.
Текст

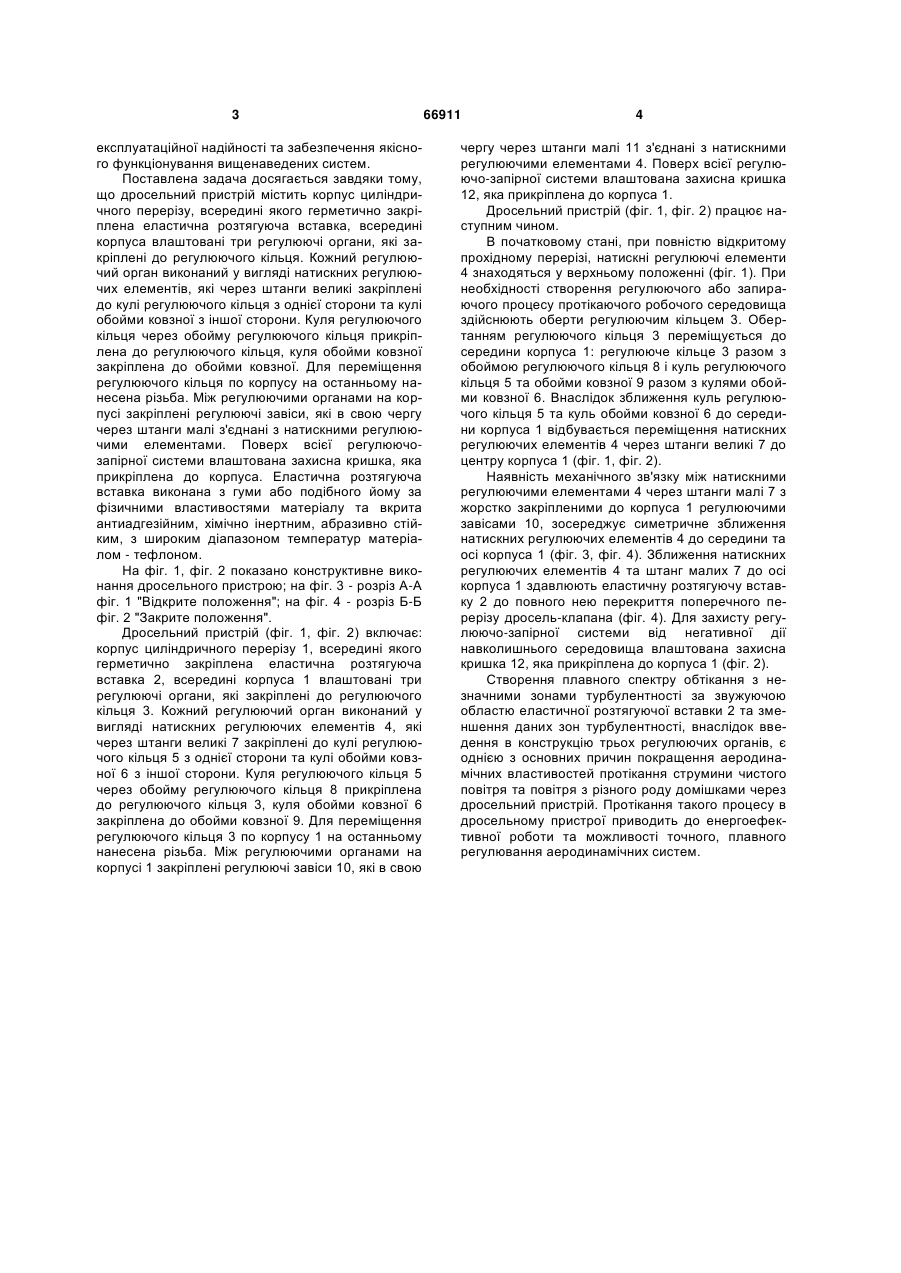

Дросельний пристрій, що містить корпус циліндричного перерізу, всередині якого герметично закріплена еластична розтягуюча вставка та влаштовані три регулюючі органи, який відрізняється тим, що регулюючі органи закріплені до регулюючого кільця, кожний регулюючий орган виконаний у 3 експлуатаційної надійності та забезпечення якісного функціонування вищенаведених систем. Поставлена задача досягається завдяки тому, що дросельний пристрій містить корпус циліндричного перерізу, всередині якого герметично закріплена еластична розтягуюча вставка, всередині корпуса влаштовані три регулюючі органи, які закріплені до регулюючого кільця. Кожний регулюючий орган виконаний у вигляді натискних регулюючих елементів, які через штанги великі закріплені до кулі регулюючого кільця з однієї сторони та кулі обойми ковзної з іншої сторони. Куля регулюючого кільця через обойму регулюючого кільця прикріплена до регулюючого кільця, куля обойми ковзної закріплена до обойми ковзної. Для переміщення регулюючого кільця по корпусу на останньому нанесена різьба. Між регулюючими органами на корпусі закріплені регулюючі завіси, які в свою чергу через штанги малі з'єднані з натискними регулюючими елементами. Поверх всієї регулюючозапірної системи влаштована захисна кришка, яка прикріплена до корпуса. Еластична розтягуюча вставка виконана з гуми або подібного йому за фізичними властивостями матеріалу та вкрита антиадгезійним, хімічно інертним, абразивно стійким, з широким діапазоном температур матеріалом - тефлоном. На фіг. 1, фіг. 2 показано конструктивне виконання дросельного пристрою; на фіг. 3 - розріз А-А фіг. 1 "Відкрите положення"; на фіг. 4 - розріз Б-Б фіг. 2 "Закрите положення". Дросельний пристрій (фіг. 1, фіг. 2) включає: корпус циліндричного перерізу 1, всередині якого герметично закріплена еластична розтягуюча вставка 2, всередині корпуса 1 влаштовані три регулюючі органи, які закріплені до регулюючого кільця 3. Кожний регулюючий орган виконаний у вигляді натискних регулюючих елементів 4, які через штанги великі 7 закріплені до кулі регулюючого кільця 5 з однієї сторони та кулі обойми ковзної 6 з іншої сторони. Куля регулюючого кільця 5 через обойму регулюючого кільця 8 прикріплена до регулюючого кільця 3, куля обойми ковзної 6 закріплена до обойми ковзної 9. Для переміщення регулюючого кільця 3 по корпусу 1 на останньому нанесена різьба. Між регулюючими органами на корпусі 1 закріплені регулюючі завіси 10, які в свою 66911 4 чергу через штанги малі 11 з'єднані з натискними регулюючими елементами 4. Поверх всієї регулюючо-запірної системи влаштована захисна кришка 12, яка прикріплена до корпуса 1. Дросельний пристрій (фіг. 1, фіг. 2) працює наступним чином. В початковому стані, при повністю відкритому прохідному перерізі, натискні регулюючі елементи 4 знаходяться у верхньому положенні (фіг. 1). При необхідності створення регулюючого або запираючого процесу протікаючого робочого середовища здійснюють оберти регулюючим кільцем 3. Обертанням регулюючого кільця 3 переміщується до середини корпуса 1: регулююче кільце 3 разом з обоймою регулюючого кільця 8 і куль регулюючого кільця 5 та обойми ковзної 9 разом з кулями обойми ковзної 6. Внаслідок зближення куль регулюючого кільця 5 та куль обойми ковзної 6 до середини корпуса 1 відбувається переміщення натискних регулюючих елементів 4 через штанги великі 7 до центру корпуса 1 (фіг. 1, фіг. 2). Наявність механічного зв'язку між натискними регулюючими елементами 4 через штанги малі 7 з жорстко закріпленими до корпуса 1 регулюючими завісами 10, зосереджує симетричне зближення натискних регулюючих елементів 4 до середини та осі корпуса 1 (фіг. 3, фіг. 4). Зближення натискних регулюючих елементів 4 та штанг малих 7 до осі корпуса 1 здавлюють еластичну розтягуючу вставку 2 до повного нею перекриття поперечного перерізу дросель-клапана (фіг. 4). Для захисту регулюючо-запірної системи від негативної дії навколишнього середовища влаштована захисна кришка 12, яка прикріплена до корпуса 1 (фіг. 2). Створення плавного спектру обтікання з незначними зонами турбулентності за звужуючою областю еластичної розтягуючої вставки 2 та зменшення даних зон турбулентності, внаслідок введення в конструкцію трьох регулюючих органів, є однією з основних причин покращення аеродинамічних властивостей протікання струмини чистого повітря та повітря з різного роду домішками через дросельний пристрій. Протікання такого процесу в дросельному пристрої приводить до енергоефективної роботи та можливості точного, плавного регулювання аеродинамічних систем. 5 Комп’ютерна верстка Л.Литвиненко 66911 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThrottling device
Автори англійськоюRatushniak Heorhii Serhiiovych, Stepankovskyi Roman Volodymyrovych
Назва патенту російськоюДроссельное устройство
Автори російськоюРатушняк Георгий Сергеевич, Степанковский Роман Владимирович
МПК / Мітки
МПК: B08B 15/00, F16K 7/00
Мітки: дросельний, пристрій
