Дросельний пристрій
Номер патенту: 52768
Опубліковано: 10.09.2010
Автори: Ратушняк Георгій Сергійович, Степанковський Роман Володимирович
Формула / Реферат
Дросельний пристрій, який містить корпус, всередині якого герметично закріплена еластична розтягуюча вставка, який відрізняється тим, що всередині корпуса встановлені два регулюючо-запірні елементи, які своїми кінцями закріплені до регулюючих гвинтів, що розташовані по краях видовжених сторін корпуса та закріплені до останнього за допомогою заглушок, які розташовані на кінцях регулюючих гвинтів, по центру яких закріплені колеса регулювання відповідно, причому еластична розтягуюча вставка розміщена між регулюючо-запірними елементами.
Текст

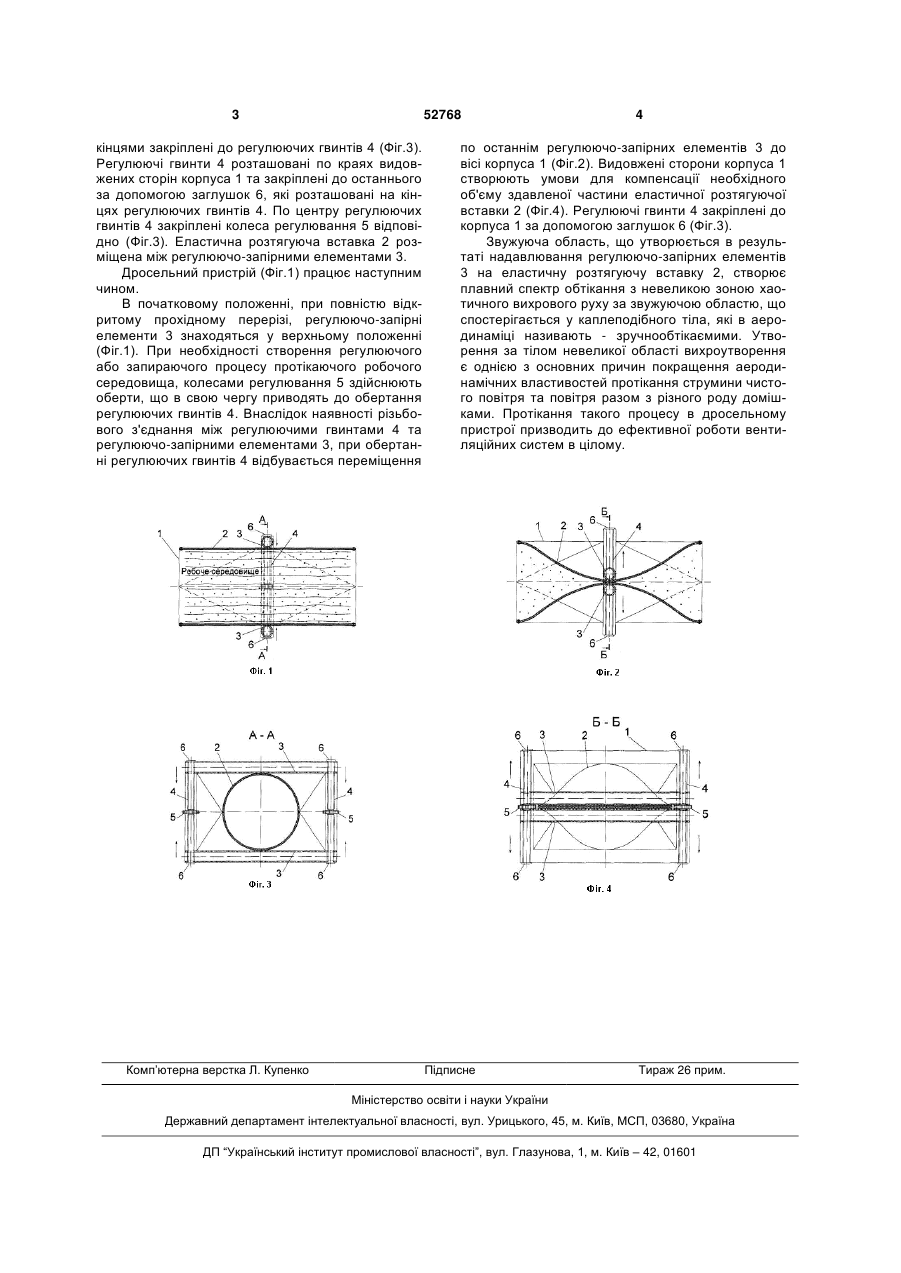

Дросельний пристрій, який містить корпус, всередині якого герметично закріплена еластична 3 52768 кінцями закріплені до регулюючих гвинтів 4 (Фіг.3). Регулюючі гвинти 4 розташовані по краях видовжених сторін корпуса 1 та закріплені до останнього за допомогою заглушок 6, які розташовані на кінцях регулюючих гвинтів 4. По центру регулюючих гвинтів 4 закріплені колеса регулювання 5 відповідно (Фіг.3). Еластична розтягуюча вставка 2 розміщена між регулюючо-запірними елементами 3. Дросельний пристрій (Фіг.1) працює наступним чином. В початковому положенні, при повністю відкритому прохідному перерізі, регулюючо-запірні елементи 3 знаходяться у верхньому положенні (Фіг.1). При необхідності створення регулюючого або запираючого процесу протікаючого робочого середовища, колесами регулювання 5 здійснюють оберти, що в свою чергу приводять до обертання регулюючих гвинтів 4. Внаслідок наявності різьбового з'єднання між регулюючими гвинтами 4 та регулюючо-запірними елементами 3, при обертанні регулюючих гвинтів 4 відбувається переміщення Комп’ютерна верстка Л. Купенко 4 по останнім регулюючо-запірних елементів 3 до вісі корпуса 1 (Фіг.2). Видовжені сторони корпуса 1 створюють умови для компенсації необхідного об'єму здавленої частини еластичної розтягуючої вставки 2 (Фіг.4). Регулюючі гвинти 4 закріплені до корпуса 1 за допомогою заглушок 6 (Фіг.3). Звужуюча область, що утворюється в результаті надавлювання регулюючо-запірних елементів 3 на еластичну розтягуючу вставку 2, створює плавний спектр обтікання з невеликою зоною хаотичного вихрового руху за звужуючою областю, що спостерігається у каплеподібного тіла, які в аеродинаміці називають - зручнообтікаємими. Утворення за тілом невеликої області вихроутворення є однією з основних причин покращення аеродинамічних властивостей протікання струмини чистого повітря та повітря разом з різного роду домішками. Протікання такого процесу в дросельному пристрої призводить до ефективної роботи вентиляційних систем в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThrottle device
Автори англійськоюStepankovskyi Roman Volodymyrovych, Ratushniak Heorhii Serhiiovych
Назва патенту російськоюДроссельное устройство
Автори російськоюСтепанковский Роман Владимирович, Ратушняк Георгий Сергеевич
МПК / Мітки
МПК: F16K 7/00, B08B 15/00
Мітки: дросельний, пристрій
