Кривошипно-повзунний механізм привода ножа з регульованим ходом

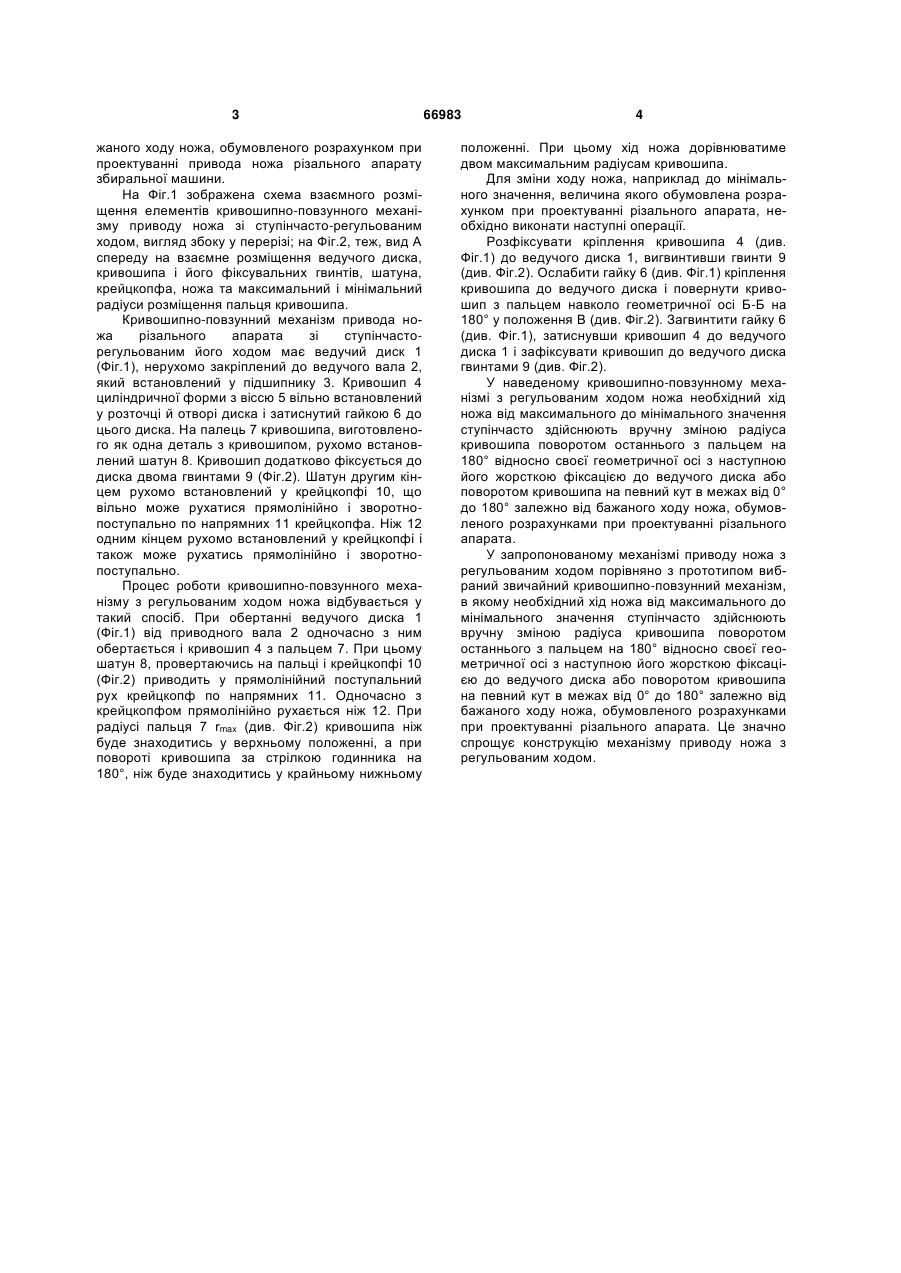

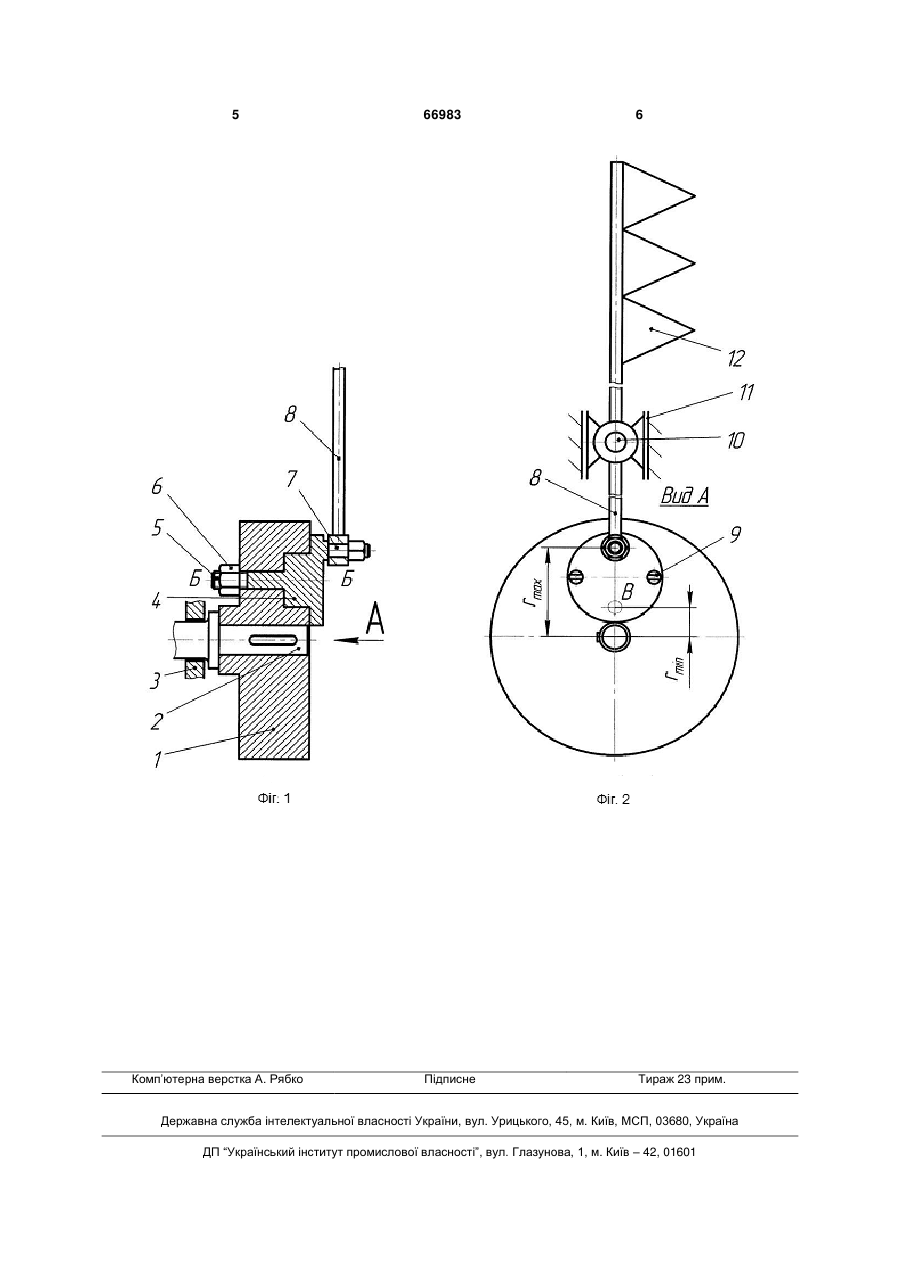

Кривошипно-повзунний механізм привода ножа з регульованим ходом, що містить кривошип, 3 жаного ходу ножа, обумовленого розрахунком при проектуванні привода ножа різального апарату збиральної машини. На Фіг.1 зображена схема взаємного розміщення елементів кривошипно-повзунного механізму приводу ножа зі ступінчасто-регульованим ходом, вигляд збоку у перерізі; на Фіг.2, теж, вид А спереду на взаємне розміщення ведучого диска, кривошипа і його фіксувальних гвинтів, шатуна, крейцкопфа, ножа та максимальний і мінімальний радіуси розміщення пальця кривошипа. Кривошипно-повзунний механізм привода ножа різального апарата зі ступінчасторегульованим його ходом має ведучий диск 1 (Фіг.1), нерухомо закріплений до ведучого вала 2, який встановлений у підшипнику 3. Кривошип 4 циліндричної форми з віссю 5 вільно встановлений у розточці й отворі диска і затиснутий гайкою 6 до цього диска. На палець 7 кривошипа, виготовленого як одна деталь з кривошипом, рухомо встановлений шатун 8. Кривошип додатково фіксується до диска двома гвинтами 9 (Фіг.2). Шатун другим кінцем рухомо встановлений у крейцкопфі 10, що вільно може рухатися прямолінійно і зворотнопоступально по напрямних 11 крейцкопфа. Ніж 12 одним кінцем рухомо встановлений у крейцкопфі і також може рухатись прямолінійно і зворотнопоступально. Процес роботи кривошипно-повзунного механізму з регульованим ходом ножа відбувається у такий спосіб. При обертанні ведучого диска 1 (Фіг.1) від приводного вала 2 одночасно з ним обертається і кривошип 4 з пальцем 7. При цьому шатун 8, провертаючись на пальці і крейцкопфі 10 (Фіг.2) приводить у прямолінійний поступальний рух крейцкопф по напрямних 11. Одночасно з крейцкопфом прямолінійно рухається ніж 12. При радіусі пальця 7 rmax (див. Фіг.2) кривошипа ніж буде знаходитись у верхньому положенні, а при повороті кривошипа за стрілкою годинника на 180°, ніж буде знаходитись у крайньому нижньому 66983 4 положенні. При цьому хід ножа дорівнюватиме двом максимальним радіусам кривошипа. Для зміни ходу ножа, наприклад до мінімального значення, величина якого обумовлена розрахунком при проектуванні різального апарата, необхідно виконати наступні операції. Розфіксувати кріплення кривошипа 4 (див. Фіг.1) до ведучого диска 1, вигвинтивши гвинти 9 (див. Фіг.2). Ослабити гайку 6 (див. Фіг.1) кріплення кривошипа до ведучого диска і повернути кривошип з пальцем навколо геометричної осі Б-Б на 180° у положення В (див. Фіг.2). Загвинтити гайку 6 (див. Фіг.1), затиснувши кривошип 4 до ведучого диска 1 і зафіксувати кривошип до ведучого диска гвинтами 9 (див. Фіг.2). У наведеному кривошипно-повзунному механізмі з регульованим ходом ножа необхідний хід ножа від максимального до мінімального значення ступінчасто здійснюють вручну зміною радіуса кривошипа поворотом останнього з пальцем на 180° відносно своєї геометричної осі з наступною його жорсткою фіксацією до ведучого диска або поворотом кривошипа на певний кут в межах від 0° до 180° залежно від бажаного ходу ножа, обумовленого розрахунками при проектуванні різального апарата. У запропонованому механізмі приводу ножа з регульованим ходом порівняно з прототипом вибраний звичайний кривошипно-повзунний механізм, в якому необхідний хід ножа від максимального до мінімального значення ступінчасто здійснюють вручну зміною радіуса кривошипа поворотом останнього з пальцем на 180° відносно своєї геометричної осі з наступною його жорсткою фіксацією до ведучого диска або поворотом кривошипа на певний кут в межах від 0° до 180° залежно від бажаного ходу ножа, обумовленого розрахунками при проектуванні різального апарата. Це значно спрощує конструкцію механізму приводу ножа з регульованим ходом. 5 Комп’ютерна верстка А. Рябко 66983 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
