Кривошипно-повзунний семиланковий механізм голки
Номер патенту: 18388
Опубліковано: 15.11.2006
Автори: Терещенко Олександр Пилипович, Шевченко Ігор Аркадійович, Капустенський Петро Гнатович
Формула / Реферат
Кривошипно-повзунний семиланковий механізм голки, який містить головний та голковий вал, зубчаті шківи та зубчату пасову передачу, розміщені на головному та голковому валах, двоплечий важіль, інший кінець якого з'єднаний за допомогою шатуна з голководом, який відрізняється тим, що рухи від кривошипа до двоплечого важеля передаються через два шатуни та коромисло, за допомогою якого змінюють кінематичні параметри руху голковода.
Текст

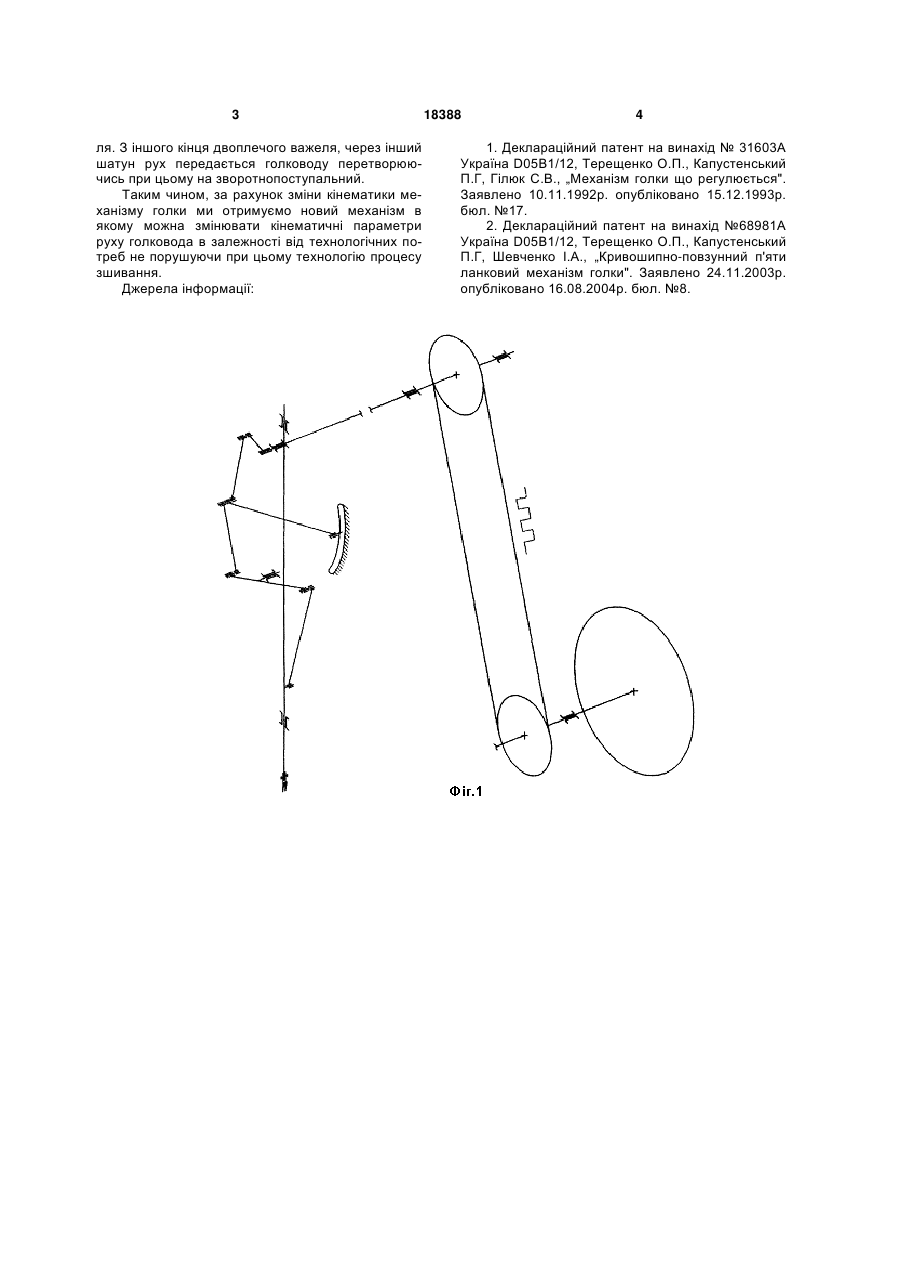

Кривошипно-повзунний семиланковий механізм голки, який містить головний та голковий вал, 3 ля. З іншого кінця двоплечого важеля, через інший шатун рух передається голководу перетворюючись при цьому на зворотнопоступальний. Таким чином, за рахунок зміни кінематики механізму голки ми отримуємо новий механізм в якому можна змінювати кінематичні параметри руху голковода в залежності від технологічних потреб не порушуючи при цьому технологію процесу зшивання. Джерела інформації: 18388 4 1. Деклараційний патент на винахід № 31603А Україна D05B1/12, Терещенко О.П., Капустенський П.Г, Гілюк С.В., „Механізм голки що регулюється". Заявлено 10.11.1992р. опубліковано 15.12.1993р. бюл. №17. 2. Деклараційний патент на винахід №68981А Україна D05B1/12, Терещенко О.П., Капустенський П.Г, Шевченко І.А., „Кривошипно-повзунний п'яти ланковий механізм голки". Заявлено 24.11.2003р. опубліковано 16.08.2004р. бюл. №8. 5 Комп’ютерна верстка Д. Шеверун 18388 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSeven-link slide r-crank needle mechanism
Автори англійськоюTereschenko Oleksandr Pylypovych, Kapustenskyi Petro Hnatovych, Shevchenko Ihor Arkadiiovych
Назва патенту російськоюКривошипно-ползунный семизвенный механизм иглы
Автори російськоюТерещенко Александр Филиппович, Капустенский Петр Игнатьевич, Шевченко Игорь Аркадьевич
МПК / Мітки
МПК: D05B 1/00
Мітки: механізм, кривошипно-повзунний, семиланковий, голки
