Кривошипно-повзунний п’ятиланковий механізм голки
Номер патенту: 68981
Опубліковано: 16.08.2004
Автори: Шевченко Ігор Аркадійович, Капустенський Петро Гнатович, Терещенко Олександр Пилипович
Формула / Реферат

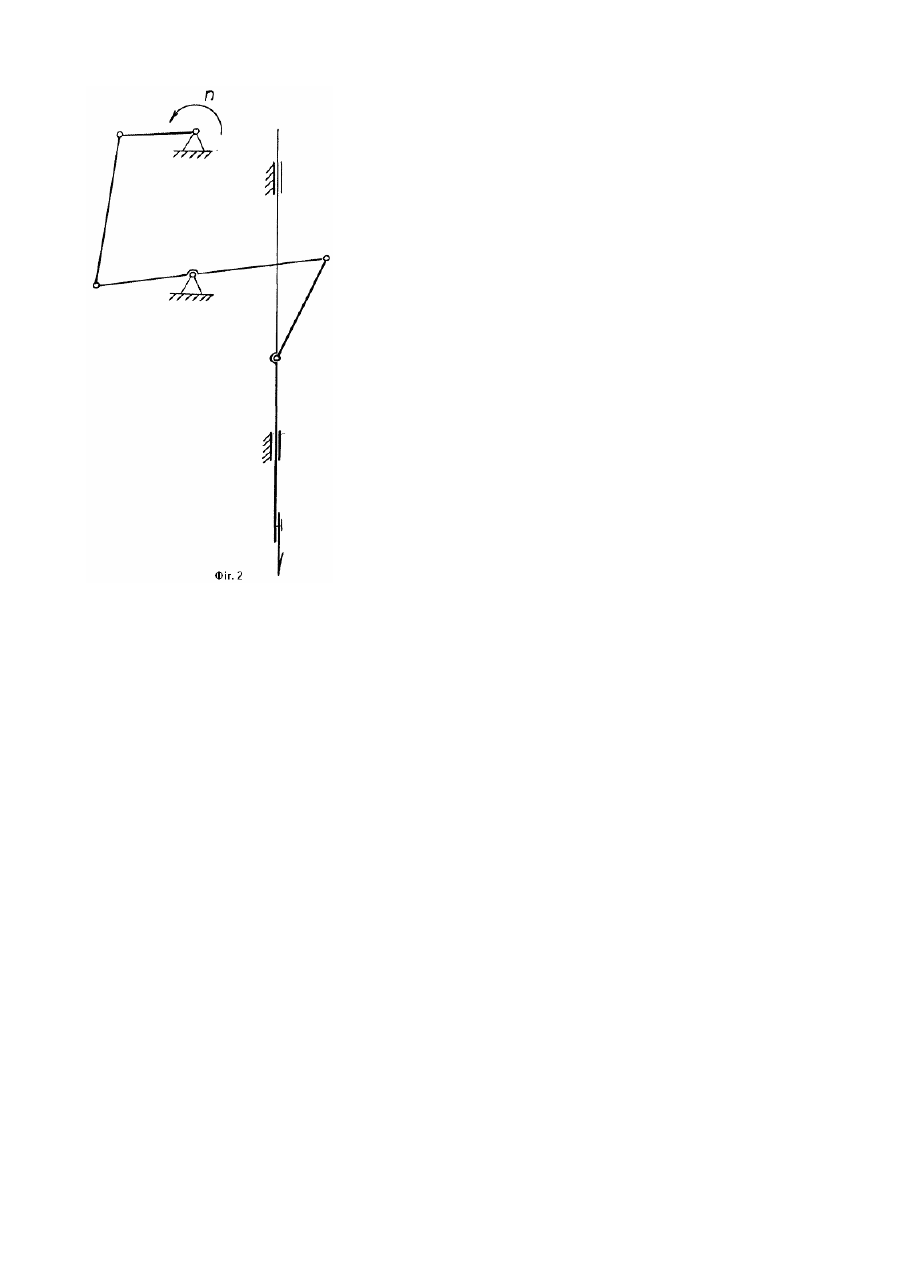

Кривошипно-повзунний п‘ятиланковий механізм голки, який містить головний та голковий вал, який відрізняється тим, що зубчаті шківи та зубчата пасова передача розміщені на головному та голковому валах, а на іншому кінці голкового вала закріплено кривошип, який з'єднаний з двоплечим важелем через шатун, інший кінець двоплечого важеля з'єднаний за допомогою шатуна з голководієм.
Текст
Винахід належить до швейного виробництва, саме до швейних машин ланцюгового стібка. Найбільш близьким за технічною суттю до об'єкту, що заявляється, є механізм голки швейної машини ланцюгового стібка 976-1кл. ПМЗ [1], що містить: головний вал, кривошип, два шатуни, голковий вал, двоплечий важіль та голководій. Недоліком цього механізму є великі вібрації та швидке зношення механізму під їх дією. В основу винаходу поставлене завдання винайдення механізму з мінімальними вібраціями при великій кількості обертів головного вала, що значно збільшує час роботи швейної машини. Поставлене завдання вирішується тим, що кривошипно-повзунний п'ятиланковий механізм голки, який містить головний та голковий вал відрізняється тим, що зубчаті шківи та з убчата пасова передача розміщені на головному та голковому валах, а на іншому кінці голкового вала закріплено кривошип, який з'єднаний з двоплечим важелем через шатун, інший кінець двоплечого важеля з'єднаний за допомогою шатуна з голководієм. Зниження вібрацій досягається заміною шатуна, що передає рух від головного до голкового вала через зубчату пасову передачу, та зміною кінематики механізму голки, що значно покращує вібраційні характеристики механізму в цілому. На Фіг.1 представлена просторова кінематична схема кривошипно-повзунного п'ятиланкового механізму голки. Даний механізм голки складається з: головного вала, двох зубчатих шківів, зубча того паса, голкового вала, кривошипа, двох шатунів, двоплечого важеля та голководія. На Фіг.2 представлена плоска кінематична схема кривошипно-повзунного п'ятиланкового механізму голки. Ме ханізм голки працює наступним чином: обертовий рух від головного вала через зубчату пасову передачу передається на голковий вал, на якому закріплено кривошип. Від кривошипа обертовий рух передається на двоплечий важіль через шатун перетворюючись при цьому на зворотно-поворотний. З іншого кінця двоплечого важеля, через інший шатун рух передається голководію перетворюючись при цьому на зворотно-поступальний. Таким чином, за рахунок зміни кінематики механізму голки ми отримуємо значне зменшення маси механізму, сил інерції, що виникають під час роботи на великих обертах головного вала, величини вібрацій, рушійного моменту та підвищення коефіцієнта корисної дії машини в цілому. Джерела інформації: 1. Вальщиков Н.М., Шарапин А.И. Оборудование швейного производства. - Изд.2-е, исп. и доп. - М.Легкая индустрия, 1977. - С. 130-131.
ДивитисяДодаткова інформація
Назва патенту англійськоюCrank-slide five-link needle mechanism
Автори англійськоюTereschenko Oleksandr Pylypovych, Kapustenskyi Petro Hnatovych, Shevchenko Ihor Arkadiiovych
Назва патенту російськоюКривошипно-ползунный пятизвенный механизм
Автори російськоюТерещенко Александр Филиппович, Капустенский Петр Игнатьевич, Шевченко Игорь Аркадьевич
МПК / Мітки
МПК: D05B 1/00
Мітки: п'ятиланковий, кривошипно-повзунний, голки, механізм
