Кормороздавач-розподілювач підстилки
Номер патенту: 67153
Опубліковано: 10.02.2012
Автори: Брагинец Андрій Миколайович, Коркачов Анатолій Васильович, Поляков Анатолій Миколайович, Брагинець Микола Володимирович
Формула / Реферат
1. Кормороздавач-розподілювач підстилки, який складається з бункера, в якому встановлені повздовжній ланцюгово-планчатий транспортер, бітери, поперечний транспортер та закріплений до кормороздавача пересувний регульований пристрій барабанного типу з дефлектором, який відрізняється тим, що лопатки барабана мають дугоподібну форму, що дає змогу більш рівномірно розподіляти різні типи підстилки.
2. Кормороздавач-розподілювач підстилки за п. 1, який відрізняється тим, що пристрій може пересуватись для підключення його в робочий стан або відключення від нього і закріплення до переднього борту кормороздавача.
3. Кормороздавач-розподілювач підстилки за п. 1, який відрізняється тим, що пристрій має дефлектор, який дає змогу регулювати за рахунок зміни кута нахилу швидкість та дальність польоту підстилки.
Текст

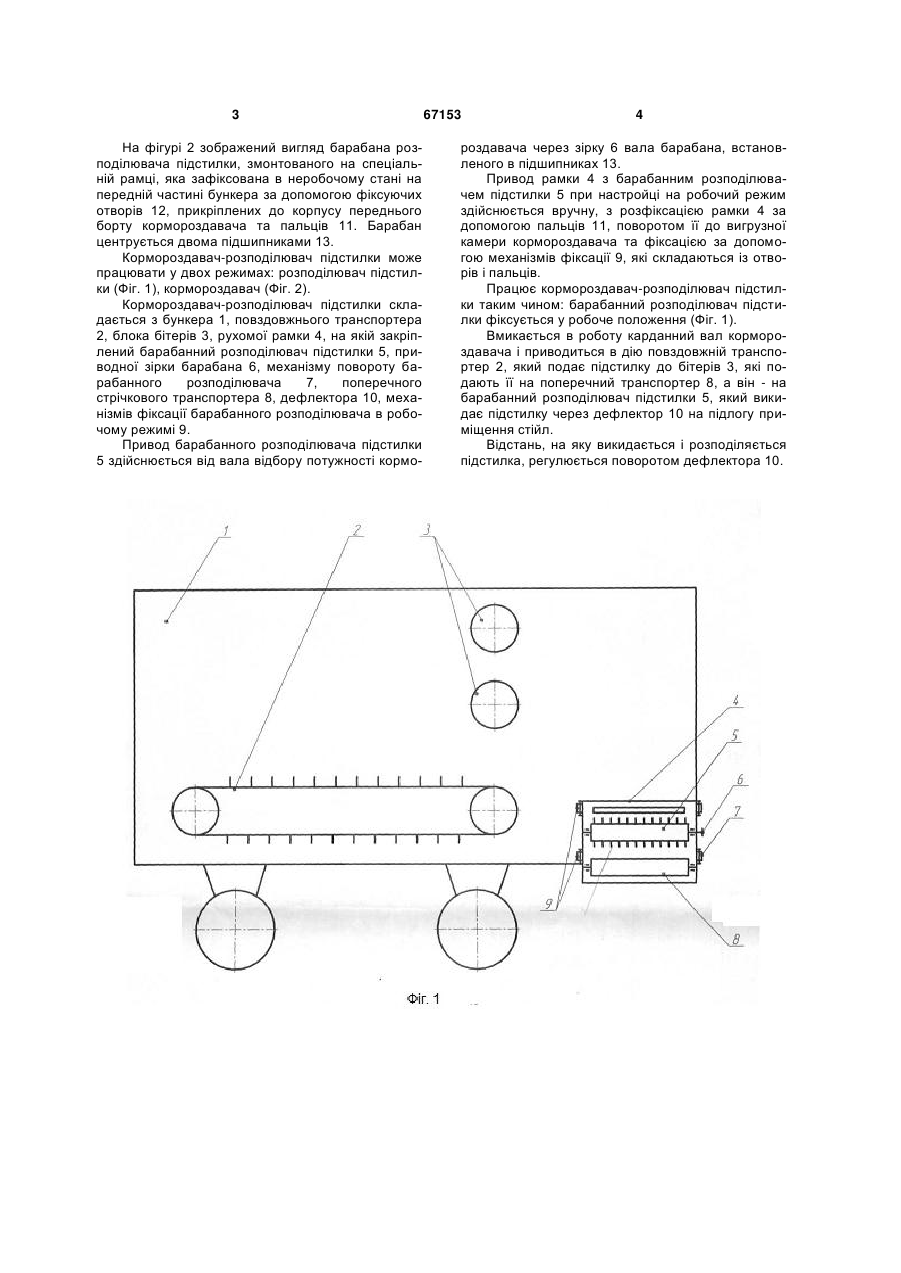

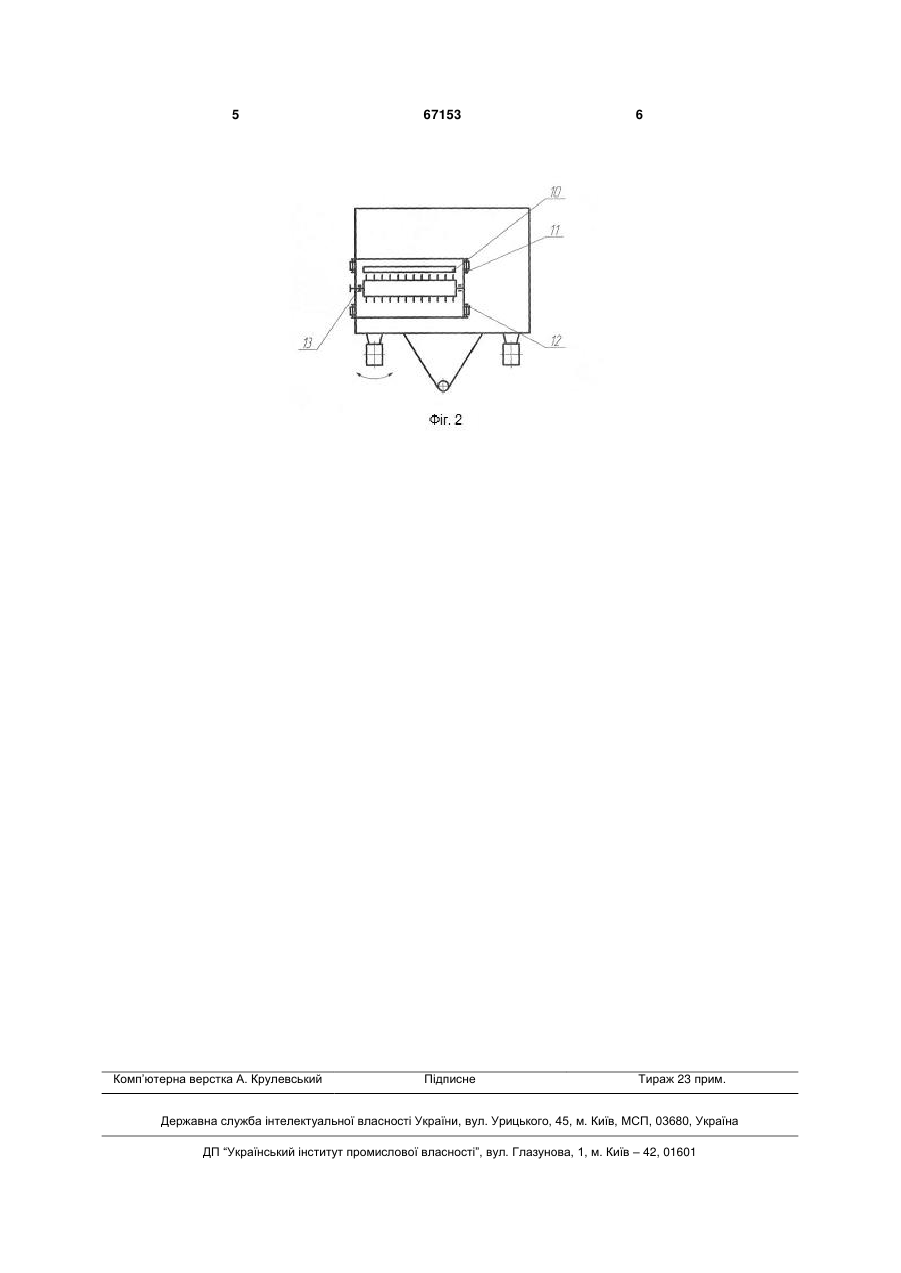

1. Кормороздавач-розподілювач підстилки, який складається з бункера, в якому встановлені повздовжній ланцюгово-планчатий транспортер, бітери, поперечний транспортер та закріплений до кормороздавача пересувний регульований при 3 На фігурі 2 зображений вигляд барабана розподілювача підстилки, змонтованого на спеціальній рамці, яка зафіксована в неробочому стані на передній частині бункера за допомогою фіксуючих отворів 12, прикріплених до корпусу переднього борту кормороздавача та пальців 11. Барабан центрується двома підшипниками 13. Кормороздавач-розподілювач підстилки може працювати у двох режимах: розподілювач підстилки (Фіг. 1), кормороздавач (Фіг. 2). Кормороздавач-розподілювач підстилки складається з бункера 1, повздовжнього транспортера 2, блока бітерів 3, рухомої рамки 4, на якій закріплений барабанний розподілювач підстилки 5, приводної зірки барабана 6, механізму повороту барабанного розподілювача 7, поперечного стрічкового транспортера 8, дефлектора 10, механізмів фіксації барабанного розподілювача в робочому режимі 9. Привод барабанного розподілювача підстилки 5 здійснюється від вала відбору потужності кормо 67153 4 роздавача через зірку 6 вала барабана, встановленого в підшипниках 13. Привод рамки 4 з барабанним розподілювачем підстилки 5 при настройці на робочий режим здійснюється вручну, з розфіксацією рамки 4 за допомогою пальців 11, поворотом її до вигрузної камери кормороздавача та фіксацією за допомогою механізмів фіксації 9, які складаються із отворів і пальців. Працює кормороздавач-розподілювач підстилки таким чином: барабанний розподілювач підстилки фіксується у робоче положення (Фіг. 1). Вмикається в роботу карданний вал кормороздавача і приводиться в дію повздовжній транспортер 2, який подає підстилку до бітерів 3, які подають її на поперечний транспортер 8, а він - на барабанний розподілювач підстилки 5, який викидає підстилку через дефлектор 10 на підлогу приміщення стійл. Відстань, на яку викидається і розподіляється підстилка, регулюється поворотом дефлектора 10. 5 Комп’ютерна верстка А. Крулевський 67153 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFodder distributor-litter spreader
Автори англійськоюBrahinets Mykola Volodymyrovych, Poliakov Anatolii Mykolaiiovych, Korkachov Anatolii Vasyliovych, Brahinets Andrii Mykolaiovych
Назва патенту російськоюКормораздатчик-распределитель подстилки
Автори російськоюБрагинец Николай Владимирович, Поляков Анатолий Николаевич, Коркачов Анатолий Васильевич, Брагинец Андрей Николаевич
МПК / Мітки
МПК: A01K 1/015, A01K 5/00
Мітки: кормороздавач-розподілювач, підстилки
