Формула / Реферат

Пристрій для з'єднання жил кабелів, що включає зачищені кінці жил, вигнуті на кут 90°, установлений на відігнуті жили гнучкий з'єднувальний елемент, сумісно опресовувані в пристрої, що складається з матриці, пуансона, сухаря і затискного гвинта, який відрізняється тим, що на відігнуті кінці жил перед з'єднувальним елементом надягнена, з боку їх вигинів, U-подібна гнучка металева смужка, кабель затиснений в пуансоні ударним навантаженням по сухарю, який  притиснений до матриці гвинтом, в якій він встановлений під кутом 90° до її повздовжньої осі.

Текст

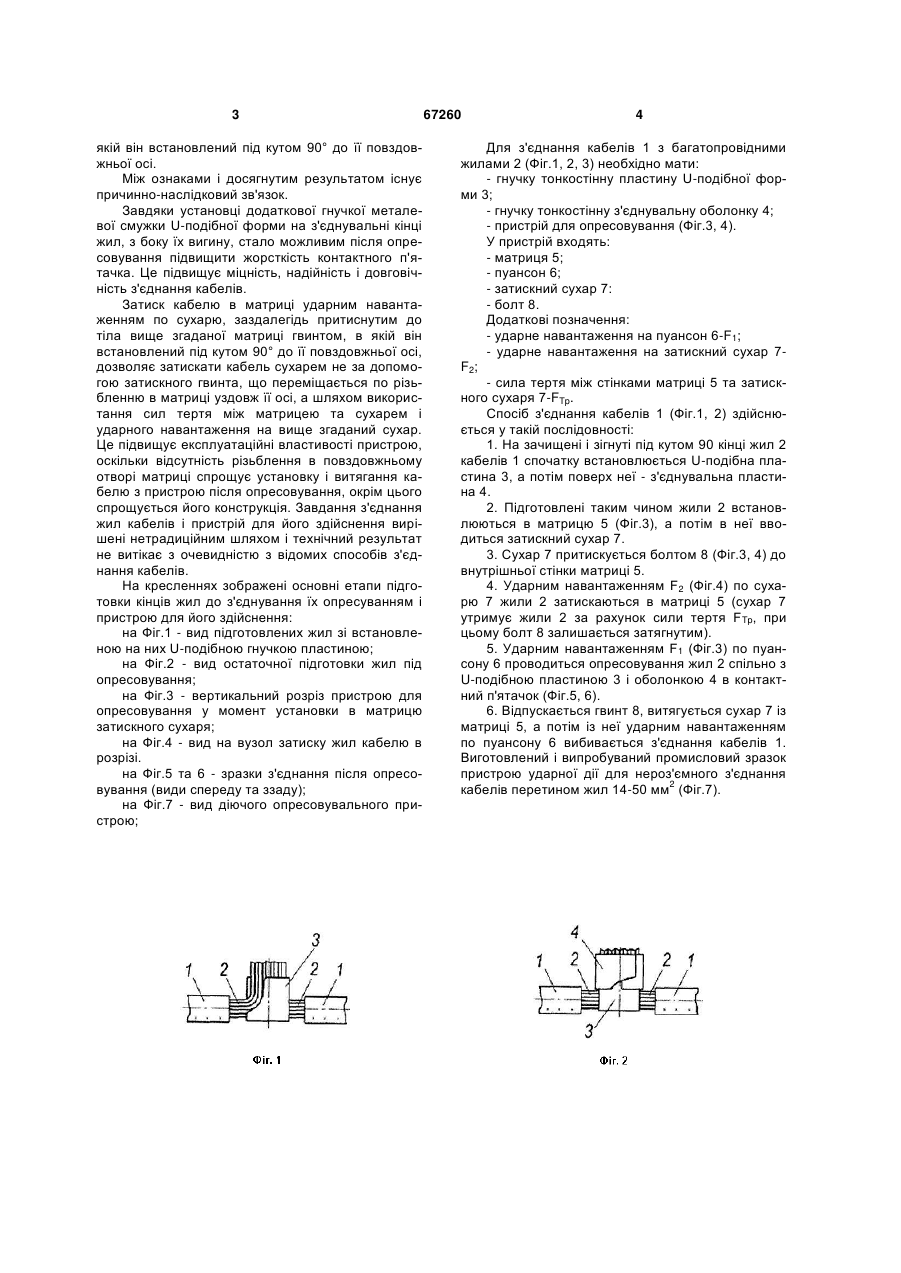

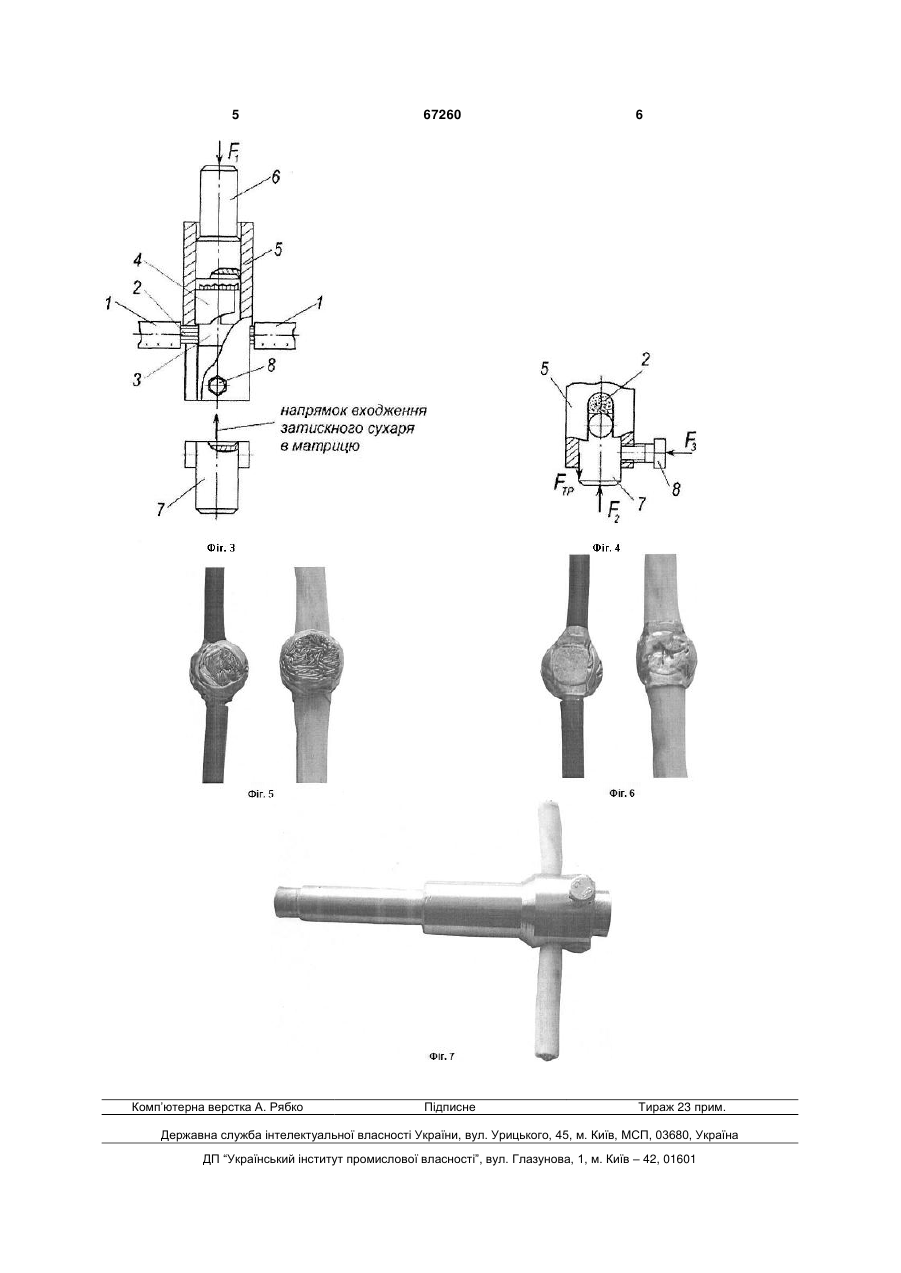

Пристрій для з'єднання жил кабелів, що включає зачищені кінці жил, вигнуті на кут 90°, установ 3 якій він встановлений під кутом 90° до її повздовжньої осі. Між ознаками і досягнутим результатом існує причинно-наслідковий зв'язок. Завдяки установці додаткової гнучкої металевої смужки U-подібної форми на з'єднувальні кінці жил, з боку їх вигину, стало можливим після опресовування підвищити жорсткість контактного п'ятачка. Це підвищує міцність, надійність і довговічність з'єднання кабелів. Затиск кабелю в матриці ударним навантаженням по сухарю, заздалегідь притиснутим до тіла вище згаданої матриці гвинтом, в якій він встановлений під кутом 90° до її повздовжньої осі, дозволяє затискати кабель сухарем не за допомогою затискного гвинта, що переміщається по різьбленню в матриці уздовж її осі, а шляхом використання сил тертя між матрицею та сухарем і ударного навантаження на вище згаданий сухар. Це підвищує експлуатаційні властивості пристрою, оскільки відсутність різьблення в повздовжньому отворі матриці спрощує установку і витягання кабелю з пристрою після опресовування, окрім цього спрощується його конструкція. Завдання з'єднання жил кабелів і пристрій для його здійснення вирішені нетрадиційним шляхом і технічний результат не витікає з очевидністю з відомих способів з'єднання кабелів. На кресленнях зображені основні етапи підготовки кінців жил до з'єднування їх опресуванням і пристрою для його здійснення: на Фіг.1 - вид підготовлених жил зі встановленою на них U-подібною гнучкою пластиною; на Фіг.2 - вид остаточної підготовки жил під опресовування; на Фіг.3 - вертикальний розріз пристрою для опресовування у момент установки в матрицю затискного сухаря; на Фіг.4 - вид на вузол затиску жил кабелю в розрізі. на Фіг.5 та 6 - зразки з'єднання після опресовування (види спереду та ззаду); на Фіг.7 - вид діючого опресовувального пристрою; 67260 4 Для з'єднання кабелів 1 з багатопровідними жилами 2 (Фіг.1, 2, 3) необхідно мати: - гнучку тонкостінну пластину U-подібної форми 3; - гнучку тонкостінну з'єднувальну оболонку 4; - пристрій для опресовування (Фіг.3, 4). У пристрій входять: - матриця 5; - пуансон 6; - затискний сухар 7: - болт 8. Додаткові позначення: - ударне навантаження на пуансон 6-F1; - ударне навантаження на затискний сухар 7F2; - сила тертя між стінками матриці 5 та затискного сухаря 7-FTp. Спосіб з'єднання кабелів 1 (Фіг.1, 2) здійснюється у такій послідовності: 1. На зачищені і зігнуті під кутом 90 кінці жил 2 кабелів 1 спочатку встановлюється U-подібна пластина 3, а потім поверх неї - з'єднувальна пластина 4. 2. Підготовлені таким чином жили 2 встановлюються в матрицю 5 (Фіг.3), а потім в неї вводиться затискний сухар 7. 3. Сухар 7 притискується болтом 8 (Фіг.3, 4) до внутрішньої стінки матриці 5. 4. Ударним навантаженням F2 (Фіг.4) по сухарю 7 жили 2 затискаються в матриці 5 (сухар 7 утримує жили 2 за рахунок сили тертя FTp, при цьому болт 8 залишається затягнутим). 5. Ударним навантаженням F1 (Фіг.3) по пуансону 6 проводиться опресовування жил 2 спільно з U-подібною пластиною 3 і оболонкою 4 в контактний п'ятачок (Фіг.5, 6). 6. Відпускається гвинт 8, витягується сухар 7 із матриці 5, а потім із неї ударним навантаженням по пуансону 6 вибивається з'єднання кабелів 1. Виготовлений і випробуваний промисловий зразок пристрою ударної дії для нероз'ємного з'єднання 2 кабелів перетином жил 14-50 мм (Фіг.7). 5 Комп’ютерна верстка А. Рябко 67260 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cable conductor connection device

Автори англійською

Zalepa Mykola Ananiiovych, Zalepa Anatolii Mykolaiovych, Zalepa Hlib Mykolaiovych

Назва патенту російською

Устройство для соединения жил кабеля

Автори російською

Залепа Николай Ананьевич, Залепа Анатолий Николаевич, Залепа Глеб Николаевич

МПК / Мітки

МПК: H01R 43/00

Мітки: з'єднання, пристрій, жил, кабеля
