Спосіб отримання шарів mgo методом спрей-піролізу
Номер патенту: 113142
Опубліковано: 10.01.2017
Автори: Опанасюк Анатолій Сергійович, Д'яченко Олексій Вікторович, Курбатов Денис Ігорович
Формула / Реферат
Спосіб отримання шарів MgO методом спрей-піролізу, який включає виготовлення розчину прекурсору, розпилення його на поверхні нагрітої підкладки, піроліз розчину з утворенням покриття з оксиду металу на підкладці, який відрізняється тим, що як прекурсор використовують водний розчин хлориду магнію (MgCl2·4H2O), а розпилення відбувається імпульсно в герметизованій металевій камері з надлишковим тиском інертного газу.
Текст

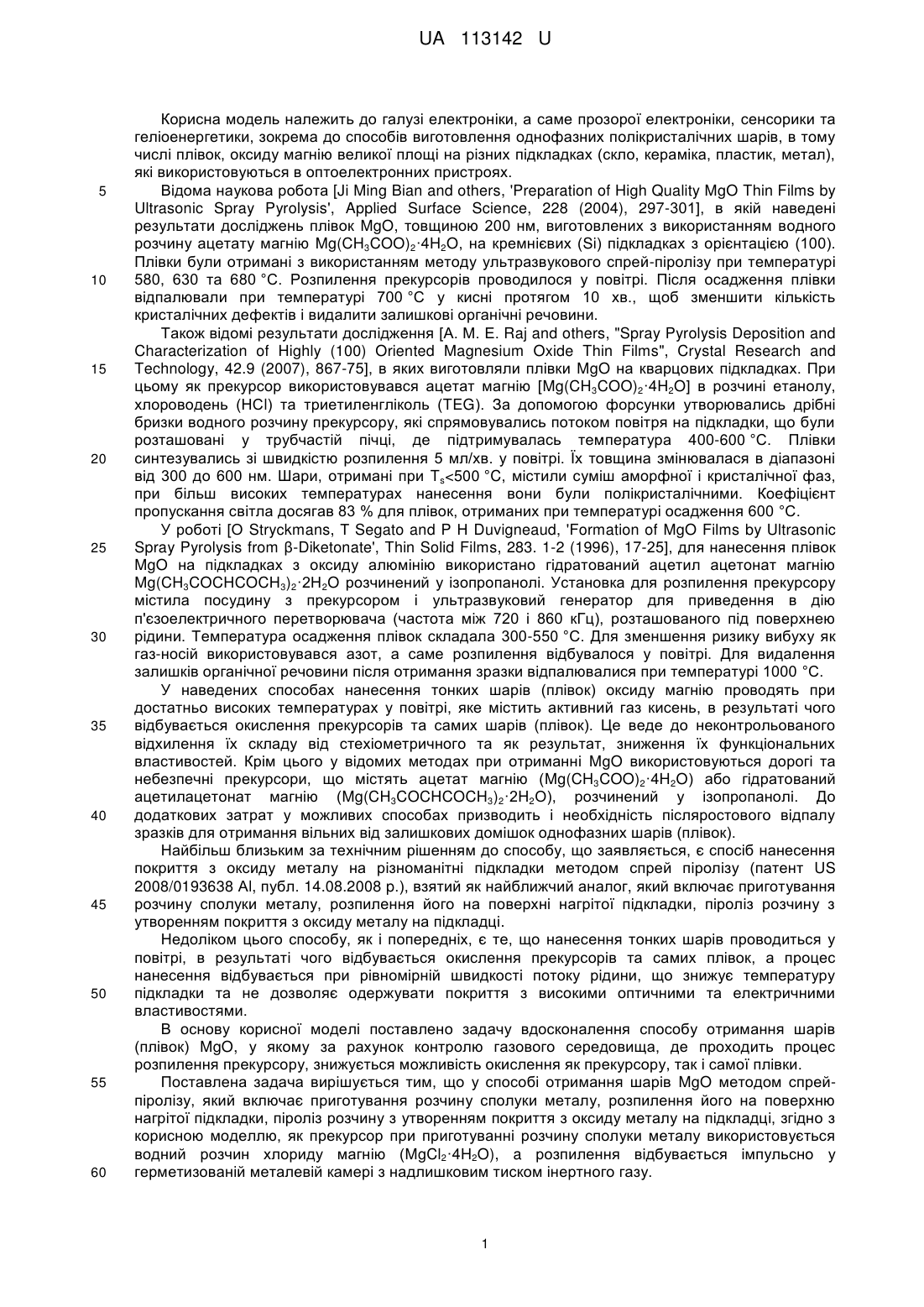

Реферат: UA 113142 U UA 113142 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електроніки, а саме прозорої електроніки, сенсорики та геліоенергетики, зокрема до способів виготовлення однофазних полікристалічних шарів, в тому числі плівок, оксиду магнію великої площі на різних підкладках (скло, кераміка, пластик, метал), які використовуються в оптоелектронних пристроях. Відома наукова робота [Ji Ming Bian and others, 'Preparation of High Quality MgO Thin Films by Ultrasonic Spray Pyrolysis', Applied Surface Science, 228 (2004), 297-301], в якій наведені результати досліджень плівок MgO, товщиною 200 нм, виготовлених з використанням водного розчину ацетату магнію Mg(CH3COO)2·4H2O, на кремнієвих (Si) підкладках з орієнтацією (100). Плівки були отримані з використанням методу ультразвукового спрей-піролізу при температурі 580, 630 та 680 °C. Розпилення прекурсорів проводилося у повітрі. Після осадження плівки відпалювали при температурі 700 °C у кисні протягом 10 хв., щоб зменшити кількість кристалічних дефектів і видалити залишкові органічні речовини. Також відомі результати дослідження [Α. Μ. Ε. Raj and others, "Spray Pyrolysis Deposition and Characterization of Highly (100) Oriented Magnesium Oxide Thin Films", Crystal Research and Technology, 42.9 (2007), 867-75], в яких виготовляли плівки MgO на кварцових підкладках. При цьому як прекурсор використовувався ацетат магнію [Mg(CH3COO)2·4H2O] в розчині етанолу, хлороводень (НСl) та триетиленгліколь (TEG). За допомогою форсунки утворювались дрібні бризки водного розчину прекурсору, які спрямовувались потоком повітря на підкладки, що були розташовані у трубчастій пічці, де підтримувалась температура 400-600 °C. Плівки синтезувались зі швидкістю розпилення 5 мл/хв. у повітрі. Їх товщина змінювалася в діапазоні від 300 до 600 нм. Шари, отримані при Ts
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B05D 5/12
Мітки: шарів, спосіб, отримання, спрей-піролізу, методом
Код посилання
<a href="https://ua.patents.su/6-113142-sposib-otrimannya-shariv-mgo-metodom-sprejj-pirolizu.html" target="_blank" rel="follow" title="База патентів України">Спосіб отримання шарів mgo методом спрей-піролізу</a>
