Інструмент для різання заготовок

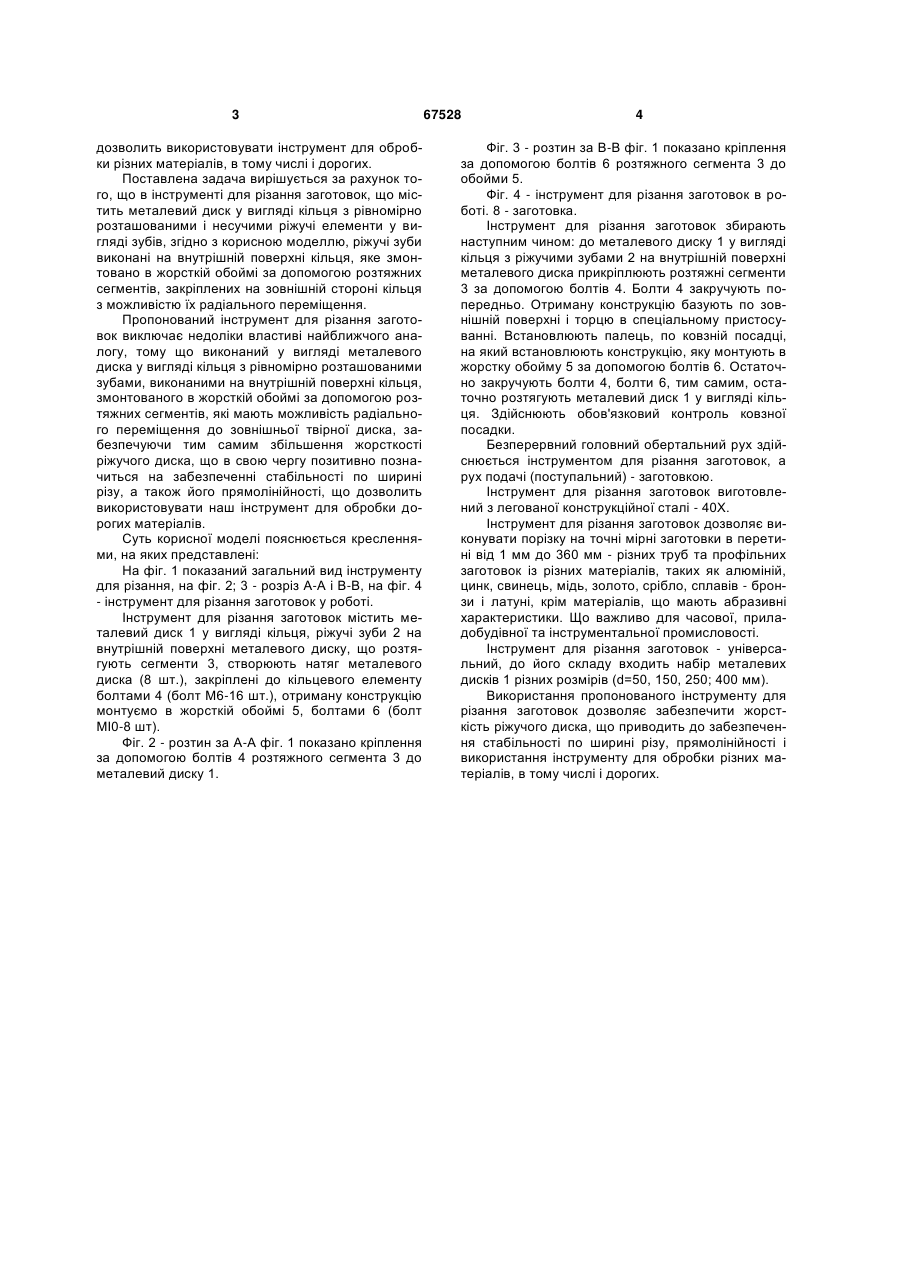

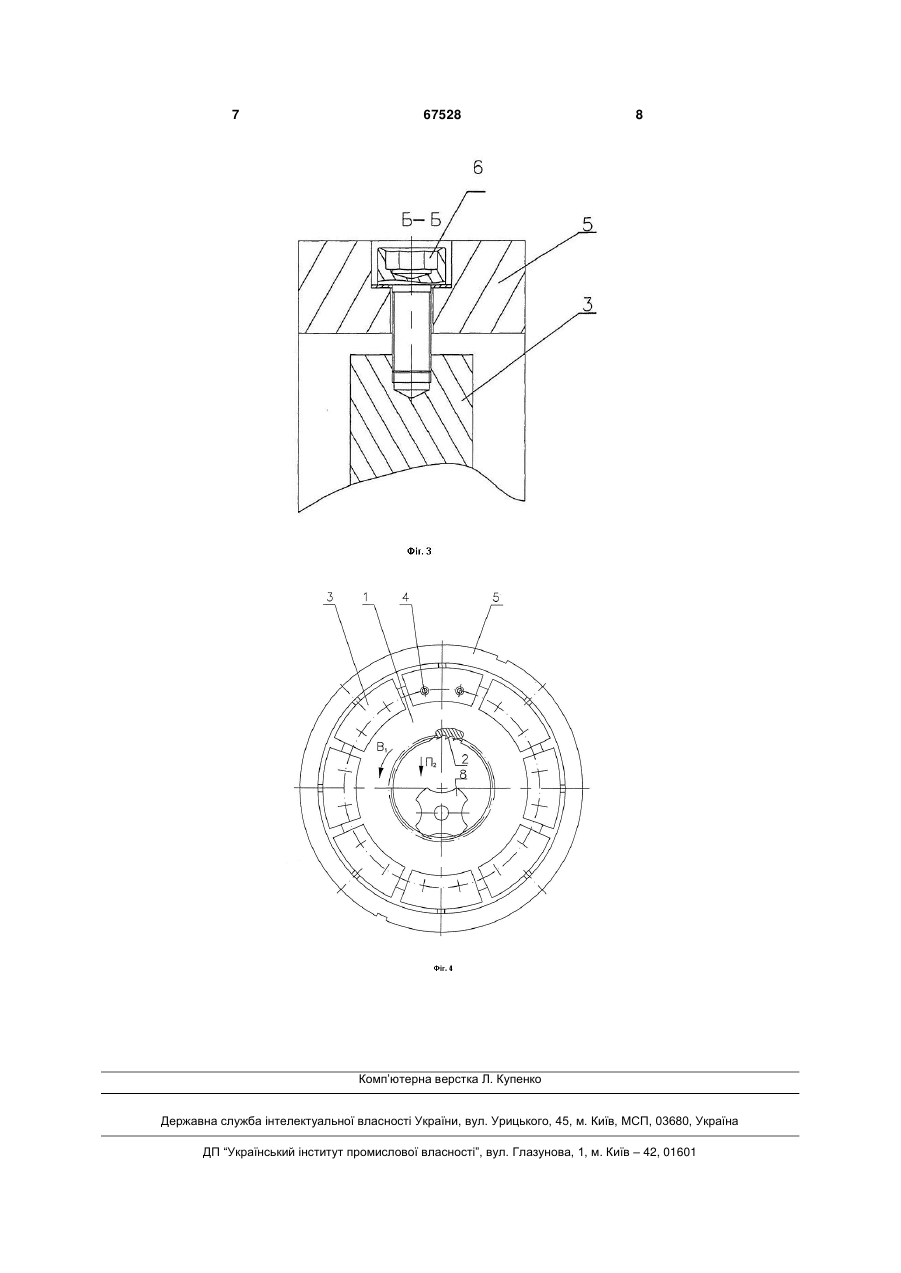

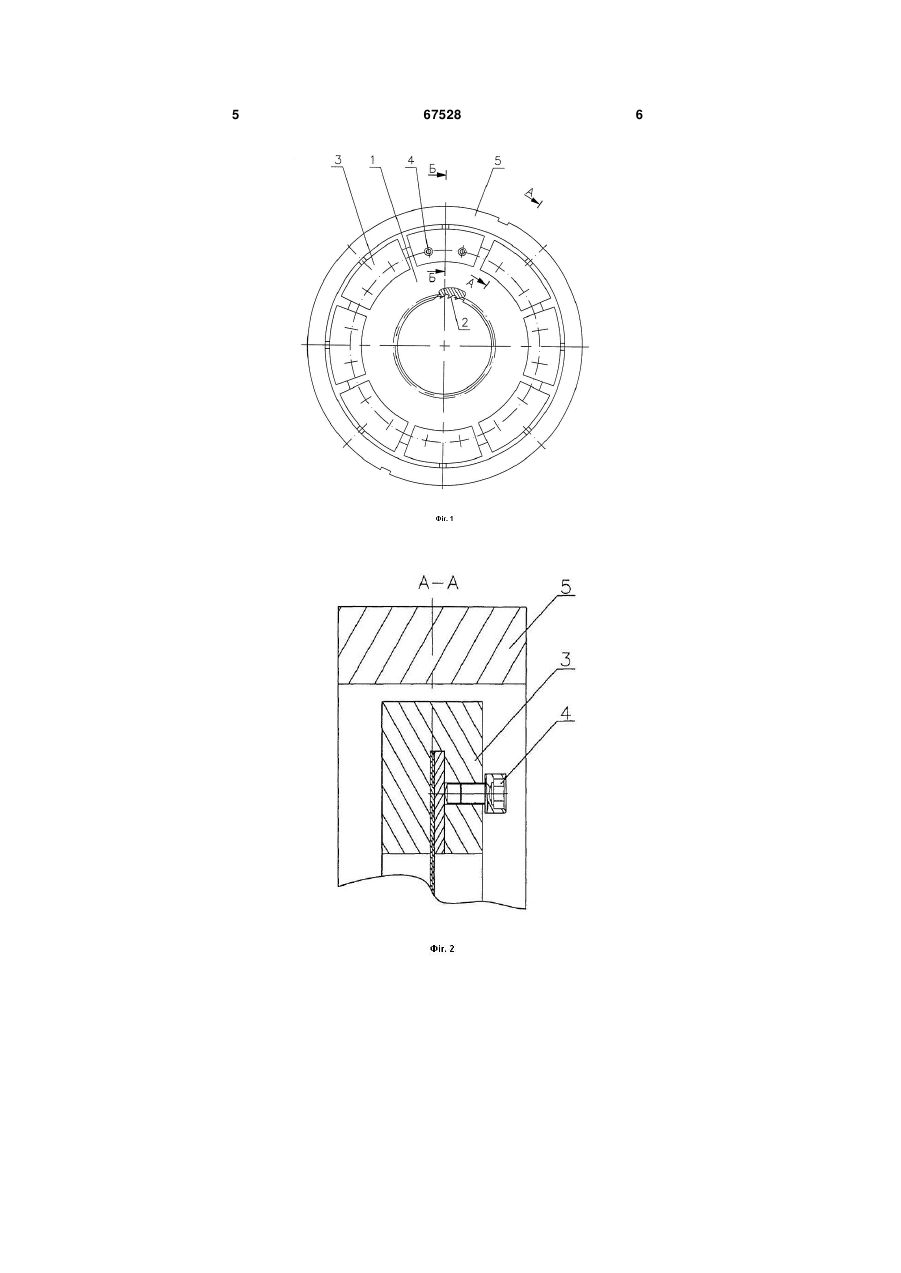

Інструмент для різання заготовок, що містить металевий диск у вигляді кільця з рівномірно розташованими і несучими ріжучі елементи у вигляді зубів, який відрізняється тим, що ріжучі зуби виконані на внутрішній поверхні кільця, яке змонтовано в жорсткій обоймі за допомогою розтяжних сегментів, закріплених на зовнішній стороні кільця з можливістю їх радіального переміщення. (19) (21) u201109303 (22) 25.07.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) МИХАЙЛОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ДОЛГИХ ГАННА СЕРГІЇВНА, МИХАЙЛОВ ДМИТРО ОЛЕКСАНДРОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 дозволить використовувати інструмент для обробки різних матеріалів, в тому числі і дорогих. Поставлена задача вирішується за рахунок того, що в інструменті для різання заготовок, що містить металевий диск у вигляді кільця з рівномірно розташованими і несучими ріжучі елементи у вигляді зубів, згідно з корисною моделлю, ріжучі зуби виконані на внутрішній поверхні кільця, яке змонтовано в жорсткій обоймі за допомогою розтяжних сегментів, закріплених на зовнішній стороні кільця з можливістю їх радіального переміщення. Пропонований інструмент для різання заготовок виключає недоліки властиві найближчого аналогу, тому що виконаний у вигляді металевого диска у вигляді кільця з рівномірно розташованими зубами, виконаними на внутрішній поверхні кільця, змонтованого в жорсткій обоймі за допомогою розтяжних сегментів, які мають можливість радіального переміщення до зовнішньої твірної диска, забезпечуючи тим самим збільшення жорсткості ріжучого диска, що в свою чергу позитивно позначиться на забезпеченні стабільності по ширині різу, а також його прямолінійності, що дозволить використовувати наш інструмент для обробки дорогих матеріалів. Суть корисної моделі пояснюється кресленнями, на яких представлені: На фіг. 1 показаний загальний вид інструменту для різання, на фіг. 2; 3 - розріз А-А і В-В, на фіг. 4 - інструмент для різання заготовок у роботі. Інструмент для різання заготовок містить металевий диск 1 у вигляді кільця, ріжучі зуби 2 на внутрішній поверхні металевого диску, що розтягують сегменти 3, створюють натяг металевого диска (8 шт.), закріплені до кільцевого елементу болтами 4 (болт М6-16 шт.), отриману конструкцію монтуємо в жорсткій обоймі 5, болтами 6 (болт МІ0-8 шт). Фіг. 2 - розтин за А-А фіг. 1 показано кріплення за допомогою болтів 4 розтяжного сегмента 3 до металевий диску 1. 67528 4 Фіг. 3 - розтин за В-В фіг. 1 показано кріплення за допомогою болтів 6 розтяжного сегмента 3 до обойми 5. Фіг. 4 - інструмент для різання заготовок в роботі. 8 - заготовка. Інструмент для різання заготовок збирають наступним чином: до металевого диску 1 у вигляді кільця з ріжучими зубами 2 на внутрішній поверхні металевого диска прикріплюють розтяжні сегменти 3 за допомогою болтів 4. Болти 4 закручують попередньо. Отриману конструкцію базують по зовнішній поверхні і торцю в спеціальному пристосуванні. Встановлюють палець, по ковзній посадці, на який встановлюють конструкцію, яку монтують в жорстку обойму 5 за допомогою болтів 6. Остаточно закручують болти 4, болти 6, тим самим, остаточно розтягують металевий диск 1 у вигляді кільця. Здійснюють обов'язковий контроль ковзної посадки. Безперервний головний обертальний рух здійснюється інструментом для різання заготовок, а рух подачі (поступальний) - заготовкою. Інструмент для різання заготовок виготовлений з легованої конструкційної сталі - 40Х. Інструмент для різання заготовок дозволяє виконувати порізку на точні мірні заготовки в перетині від 1 мм до 360 мм - різних труб та профільних заготовок із різних матеріалів, таких як алюміній, цинк, свинець, мідь, золото, срібло, сплавів - бронзи і латуні, крім матеріалів, що мають абразивні характеристики. Що важливо для часової, приладобудівної та інструментальної промисловості. Інструмент для різання заготовок - універсальний, до його складу входить набір металевих дисків 1 різних розмірів (d=50, 150, 250; 400 мм). Використання пропонованого інструменту для різання заготовок дозволяє забезпечити жорсткість ріжучого диска, що приводить до забезпечення стабільності по ширині різу, прямолінійності і використання інструменту для обробки різних матеріалів, в тому числі і дорогих. 5 67528 6 7 67528 8 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
