Фільтр очищення газів

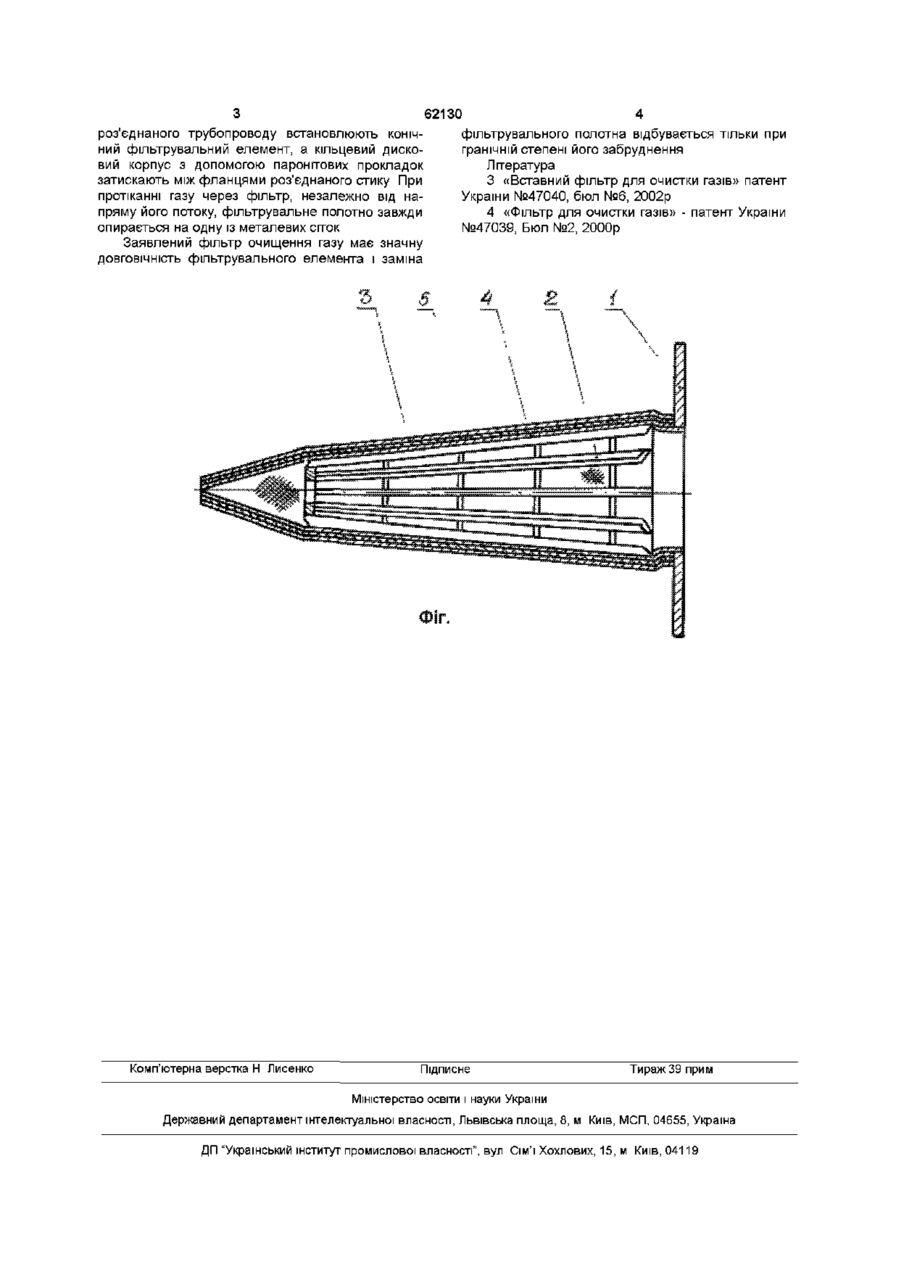

Фільтр очищення газів, що містить корпус, в якому закріплений конічний фільтрувальний елемент обладнаний ребрами жорсткості каркаса, на якому встановлені фільтрувальне полотно та металева сітка, який відрізняється тим, що між конічним каркасом та фільтрувальним полотном додатково встановлена металева сітка Винахід відноситься до техніки очищення газів, зокрема для очищення природного газу, парів скрапленого газу та технологічних газів Відомий фільтр очищення газу [1], який складається з кільцевого корпуса та фільтрувального елемента у вигляді двох металевих сіток та розміщеного між ними фільтрувального полотна Проте даний фільтр має малу площу фільтрування і, як наслідок, значні втрати тиску газу на фільтрі Найбільш близьким до винаходу, що заявляється є фільтр очищення газу [2], виконаний у вигляді корпуса, в якому закріплений конічний фільтрувальний елемент, що складається з каркаса обладнаного ребрами жорсткості, на якому встановлені фільтрувальне полотно та металева сітка Фільтрувальне полотно розміщене на каркасі під металевою сіткою Фільтр монтується на ДІЛЯНЦІ газопроводу вершиною фільтрувального елемента назустріч потоку газу Проте даний фільтр має низькі експлуатаційні властивості внаслідок випучування фільтрувального полотна в проміжках між ребрами жорсткості каркаса Це приводить до руйнування фільтрувального полотна та втрати його фільтрувальних властивостей По мірі забруднення фільтра перепад (втрата) тиску на фільтрі збільшується, що приводить до збільшення навантаження на фільтрувальне полотно та зменшення його ДОВГОВІЧНОСТІ внаслідок збільшення випучування В основу винаходу поставлена задача створити фільтр очищення газу для збільшення його ДОВГОВІЧНОСТІ шляхом конструктивних змін, які не допускають випучування фільтрувального полотна та його рунування Поставлена задача винаходу, що заявляється, вирішується тим, що між конічним каркасом та фільтрувальним полотном додатково встановлена металева сітка Завдяки цьому фільтрувальне полотно знаходиться між двома сітками, змонтованими на конічному каркасі При цьому, незалежне від напрямку газового потоку, фільтрувальне полотно завжди опирається на металеву конічну сітку Це унеможливлює випучування фільтрувального полотна та збільшує його ДОВГОВІЧНІСТЬ Суть винаходу пояснюється кресленням На фіг схематично зображено фільтр очищення газу Фільтр виконаний у вигляді корпуса 1, наприклад, у вигляді кільцевого диска, в якому закріплений конічний фільтрувальний елемент, що складається з каркаса 2, обладнаного ребрами жорсткості На каркасі 2 змонтовані дві, одна в середині другої, КОНІЧНІ металеві сітки 3 і 4 Між металевими сітками розміщене фільтрувальне полотно 5 заданої густини Металеві сітки встановлені на конічному каркасі з можливістю багатократного демонтажу-монтажу для їх промивки та заміни фільтрувального полотна Фільтр очищення газу працює таким чином На потрібній ДІЛЯНЦІ трубопроводу проводять демонтаж фланцевого стику В одну з ділянок О со (О роз'єднаного трубопроводу встановлюють конічний фільтрувальний елемент, а кільцевий дисковий корпус з допомогою паронітових прокладок затискають між фланцями роз'єднаного стику При протіканні газу через фільтр, незалежно від напряму його потоку, фільтрувальне полотно завжди опирається на одну із металевих сіток Заявлений фільтр очищення газу має значну ДОВГОВІЧНІСТЬ фільтрувального елемента і заміна Комп'ютерна верстка Н Лисенко 62130 фільтрувального полотна відбувається тільки при гранічній степені його забруднення Література 3 «Вставний фільтр для очистки газів» патент України №47040, бюл №6, 2002р 4 «Фільтр для очистки газів» - патент України №47039, Бюл №2, 2000р Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
