Армований сталебетонний елемент

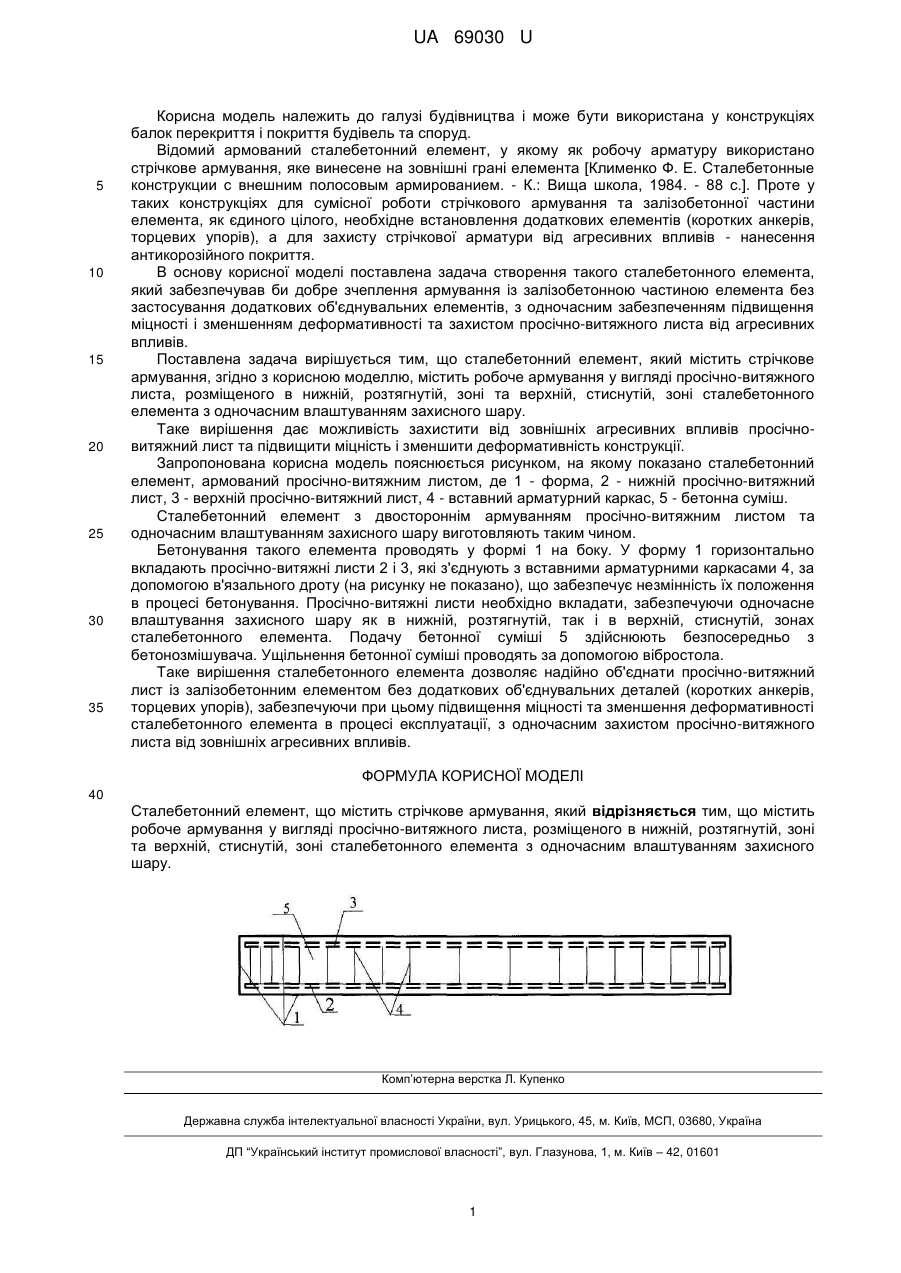

Реферат: Сталебетонний елемент містить робоче стрічкове армування у вигляді просічно-витяжного листа, розміщеного в нижній, розтягнутій, зоні та верхній, стиснутій, зоні сталебетонного елемента з одночасним влаштуванням захисного шару. UA 69030 U (54) АРМОВАНИЙ СТАЛЕБЕТОННИЙ ЕЛЕМЕНТ UA 69030 U UA 69030 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок перекриття і покриття будівель та споруд. Відомий армований сталебетонний елемент, у якому як робочу арматуру використано стрічкове армування, яке винесене на зовнішні грані елемента [Клименко Ф. Е. Сталебетонные конструкции с внешним полосовым армированием. - К.: Вища школа, 1984. - 88 с.]. Проте у таких конструкціях для сумісної роботи стрічкового армування та залізобетонної частини елемента, як єдиного цілого, необхідне встановлення додаткових елементів (коротких анкерів, торцевих упорів), а для захисту стрічкової арматури від агресивних впливів - нанесення антикорозійного покриття. В основу корисної моделі поставлена задача створення такого сталебетонного елемента, який забезпечував би добре зчеплення армування із залізобетонною частиною елемента без застосування додаткових об'єднувальних елементів, з одночасним забезпеченням підвищення міцності і зменшенням деформативності та захистом просічно-витяжного листа від агресивних впливів. Поставлена задача вирішується тим, що сталебетонний елемент, який містить стрічкове армування, згідно з корисною моделлю, містить робоче армування у вигляді просічно-витяжного листа, розміщеного в нижній, розтягнутій, зоні та верхній, стиснутій, зоні сталебетонного елемента з одночасним влаштуванням захисного шару. Таке вирішення дає можливість захистити від зовнішніх агресивних впливів просічновитяжний лист та підвищити міцність і зменшити деформативність конструкції. Запропонована корисна модель пояснюється рисунком, на якому показано сталебетонний елемент, армований просічно-витяжним листом, де 1 - форма, 2 - нижній просічно-витяжний лист, 3 - верхній просічно-витяжний лист, 4 - вставний арматурний каркас, 5 - бетонна суміш. Сталебетонний елемент з двостороннім армуванням просічно-витяжним листом та одночасним влаштуванням захисного шару виготовляють таким чином. Бетонування такого елемента проводять у формі 1 на боку. У форму 1 горизонтально вкладають просічно-витяжні листи 2 і 3, які з'єднують з вставними арматурними каркасами 4, за допомогою в'язального дроту (на рисунку не показано), що забезпечує незмінність їх положення в процесі бетонування. Просічно-витяжні листи необхідно вкладати, забезпечуючи одночасне влаштування захисного шару як в нижній, розтягнутій, так і в верхній, стиснутій, зонах сталебетонного елемента. Подачу бетонної суміші 5 здійснюють безпосередньо з бетонозмішувача. Ущільнення бетонної суміші проводять за допомогою вібростола. Таке вирішення сталебетонного елемента дозволяє надійно об'єднати просічно-витяжний лист із залізобетонним елементом без додаткових об'єднувальних деталей (коротких анкерів, торцевих упорів), забезпечуючи при цьому підвищення міцності та зменшення деформативності сталебетонного елемента в процесі експлуатації, з одночасним захистом просічно-витяжного листа від зовнішніх агресивних впливів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Сталебетонний елемент, що містить стрічкове армування, який відрізняється тим, що містить робоче армування у вигляді просічно-витяжного листа, розміщеного в нижній, розтягнутій, зоні та верхній, стиснутій, зоні сталебетонного елемента з одночасним влаштуванням захисного шару. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
