Сталебетонний елемент

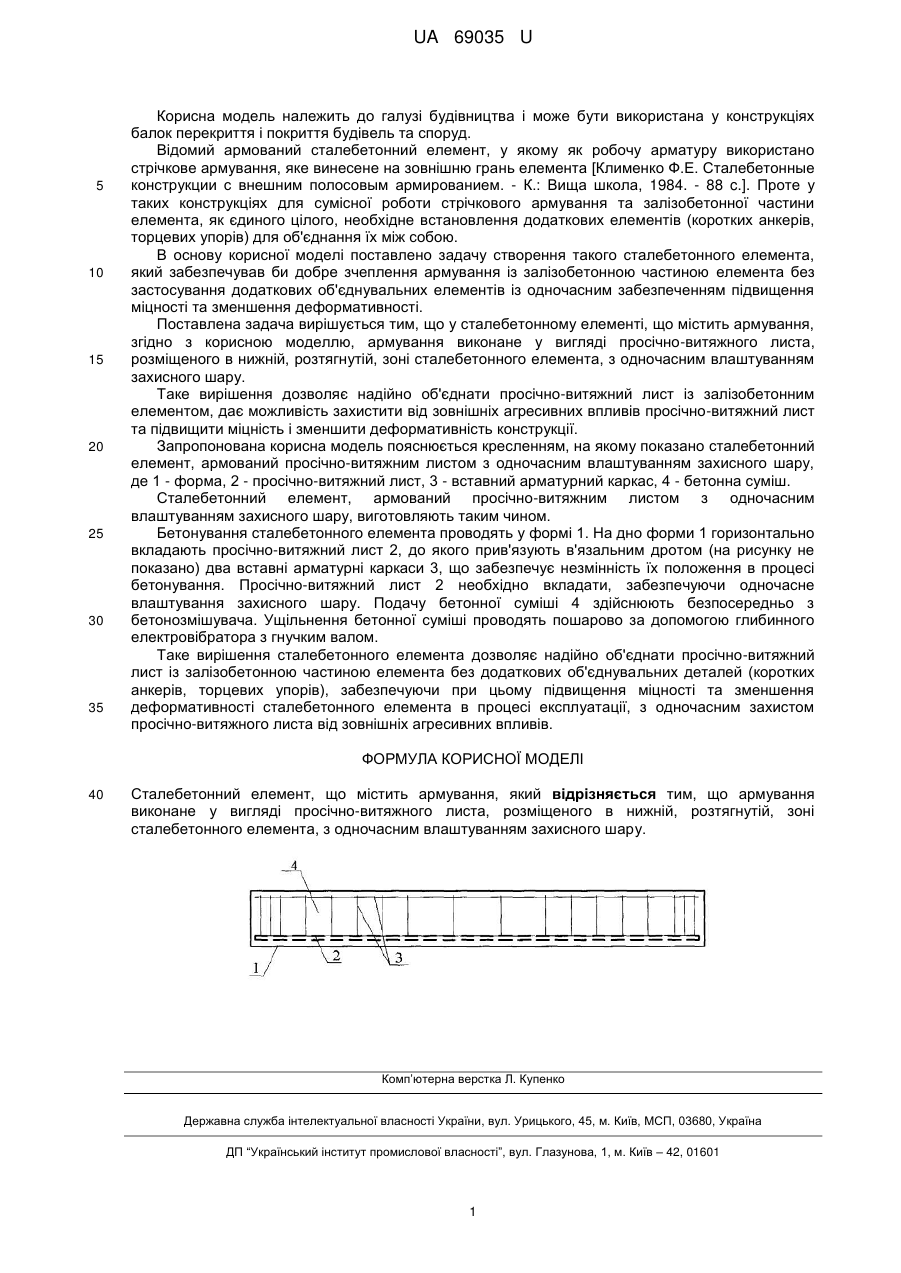

Реферат: Сталебетонний елемент містить армування, виконане у вигляді просічно-витяжного листа, розміщеного в нижній, розтягнутій, зоні сталебетонного елемента, з одночасним влаштуванням захисного шару. UA 69035 U (54) СТАЛЕБЕТОННИЙ ЕЛЕМЕНТ UA 69035 U UA 69035 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок перекриття і покриття будівель та споруд. Відомий армований сталебетонний елемент, у якому як робочу арматуру використано стрічкове армування, яке винесене на зовнішню грань елемента [Клименко Ф.Е. Сталебетонные конструкции с внешним полосовым армированием. - К.: Вища школа, 1984. - 88 c.]. Проте у таких конструкціях для сумісної роботи стрічкового армування та залізобетонної частини елемента, як єдиного цілого, необхідне встановлення додаткових елементів (коротких анкерів, торцевих упорів) для об'єднання їх між собою. В основу корисної моделі поставлено задачу створення такого сталебетонного елемента, який забезпечував би добре зчеплення армування із залізобетонною частиною елемента без застосування додаткових об'єднувальних елементів із одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що у сталебетонному елементі, що містить армування, згідно з корисною моделлю, армування виконане у вигляді просічно-витяжного листа, розміщеного в нижній, розтягнутій, зоні сталебетонного елемента, з одночасним влаштуванням захисного шару. Таке вирішення дозволяє надійно об'єднати просічно-витяжний лист із залізобетонним елементом, дає можливість захистити від зовнішніх агресивних впливів просічно-витяжний лист та підвищити міцність і зменшити деформативність конструкції. Запропонована корисна модель пояснюється кресленням, на якому показано сталебетонний елемент, армований просічно-витяжним листом з одночасним влаштуванням захисного шару, де 1 - форма, 2 - просічно-витяжний лист, 3 - вставний арматурний каркас, 4 - бетонна суміш. Сталебетонний елемент, армований просічно-витяжним листом з одночасним влаштуванням захисного шару, виготовляють таким чином. Бетонування сталебетонного елемента проводять у формі 1. На дно форми 1 горизонтально вкладають просічно-витяжний лист 2, до якого прив'язують в'язальним дротом (на рисунку не показано) два вставні арматурні каркаси 3, що забезпечує незмінність їх положення в процесі бетонування. Просічно-витяжний лист 2 необхідно вкладати, забезпечуючи одночасне влаштування захисного шару. Подачу бетонної суміші 4 здійснюють безпосередньо з бетонозмішувача. Ущільнення бетонної суміші проводять пошарово за допомогою глибинного електровібратора з гнучким валом. Таке вирішення сталебетонного елемента дозволяє надійно об'єднати просічно-витяжний лист із залізобетонною частиною елемента без додаткових об'єднувальних деталей (коротких анкерів, торцевих упорів), забезпечуючи при цьому підвищення міцності та зменшення деформативності сталебетонного елемента в процесі експлуатації, з одночасним захистом просічно-витяжного листа від зовнішніх агресивних впливів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Сталебетонний елемент, що містить армування, який відрізняється тим, що армування виконане у вигляді просічно-витяжного листа, розміщеного в нижній, розтягнутій, зоні сталебетонного елемента, з одночасним влаштуванням захисного шару. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
