Сталебетонний елемент

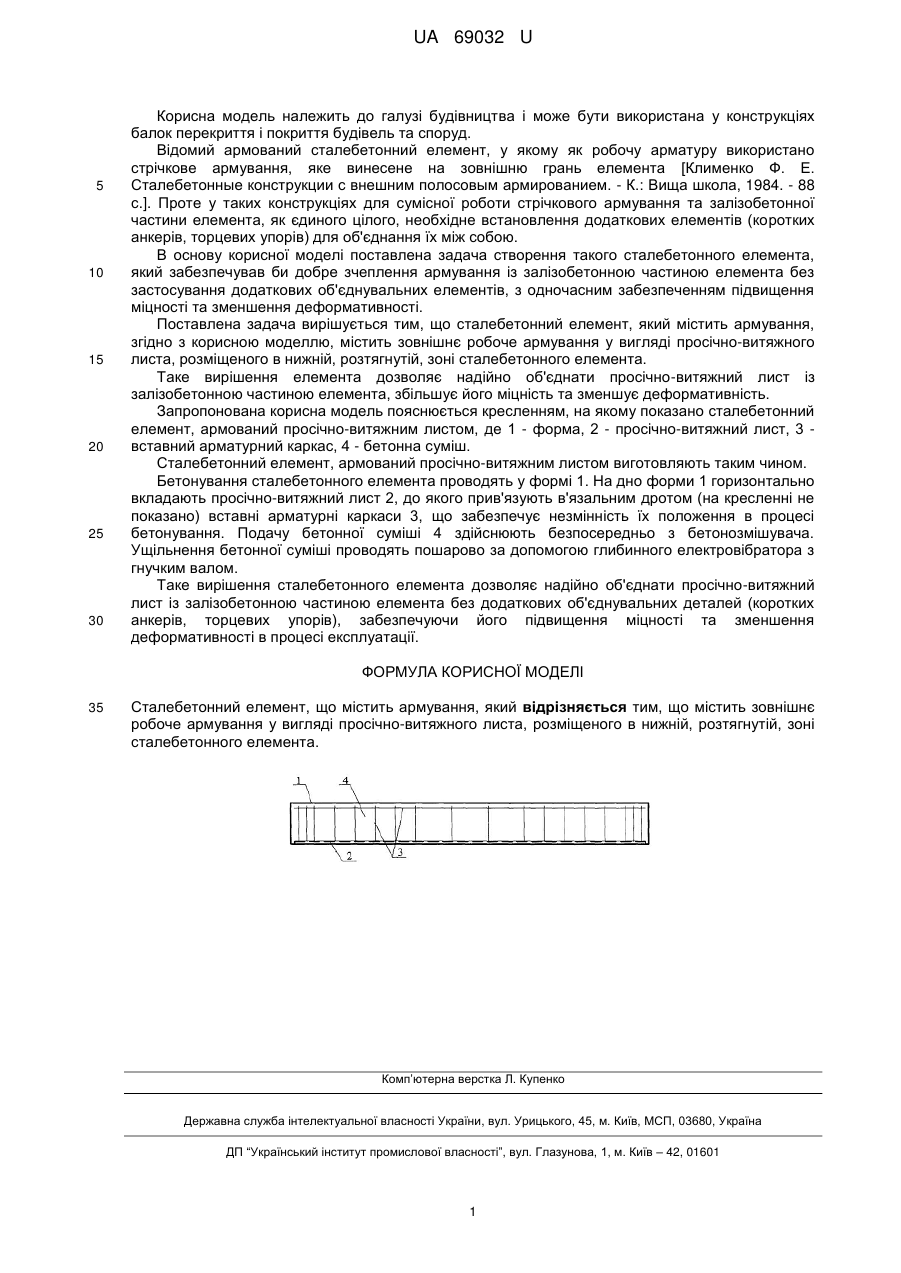

Реферат: Сталебетонний елемент містить зовнішнє робоче армування у вигляді просічно-витяжного листа, розміщеного в нижній, розтягнутій, зоні сталебетонного елемента. UA 69032 U (54) СТАЛЕБЕТОННИЙ ЕЛЕМЕНТ UA 69032 U UA 69032 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок перекриття і покриття будівель та споруд. Відомий армований сталебетонний елемент, у якому як робочу арматуру використано стрічкове армування, яке винесене на зовнішню грань елемента [Клименко Ф. Е. Сталебетонные конструкции с внешним полосовым армированием. - К.: Вища школа, 1984. - 88 с.]. Проте у таких конструкціях для сумісної роботи стрічкового армування та залізобетонної частини елемента, як єдиного цілого, необхідне встановлення додаткових елементів (коротких анкерів, торцевих упорів) для об'єднання їх між собою. В основу корисної моделі поставлена задача створення такого сталебетонного елемента, який забезпечував би добре зчеплення армування із залізобетонною частиною елемента без застосування додаткових об'єднувальних елементів, з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що сталебетонний елемент, який містить армування, згідно з корисною моделлю, містить зовнішнє робоче армування у вигляді просічно-витяжного листа, розміщеного в нижній, розтягнутій, зоні сталебетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжний лист із залізобетонною частиною елемента, збільшує його міцність та зменшує деформативність. Запропонована корисна модель пояснюється кресленням, на якому показано сталебетонний елемент, армований просічно-витяжним листом, де 1 - форма, 2 - просічно-витяжний лист, 3 вставний арматурний каркас, 4 - бетонна суміш. Сталебетонний елемент, армований просічно-витяжним листом виготовляють таким чином. Бетонування сталебетонного елемента проводять у формі 1. На дно форми 1 горизонтально вкладають просічно-витяжний лист 2, до якого прив'язують в'язальним дротом (на кресленні не показано) вставні арматурні каркаси 3, що забезпечує незмінність їх положення в процесі бетонування. Подачу бетонної суміші 4 здійснюють безпосередньо з бетонозмішувача. Ущільнення бетонної суміші проводять пошарово за допомогою глибинного електровібратора з гнучким валом. Таке вирішення сталебетонного елемента дозволяє надійно об'єднати просічно-витяжний лист із залізобетонною частиною елемента без додаткових об'єднувальних деталей (коротких анкерів, торцевих упорів), забезпечуючи його підвищення міцності та зменшення деформативності в процесі експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Сталебетонний елемент, що містить армування, який відрізняється тим, що містить зовнішнє робоче армування у вигляді просічно-витяжного листа, розміщеного в нижній, розтягнутій, зоні сталебетонного елемента. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
