Сталебетонний елемент

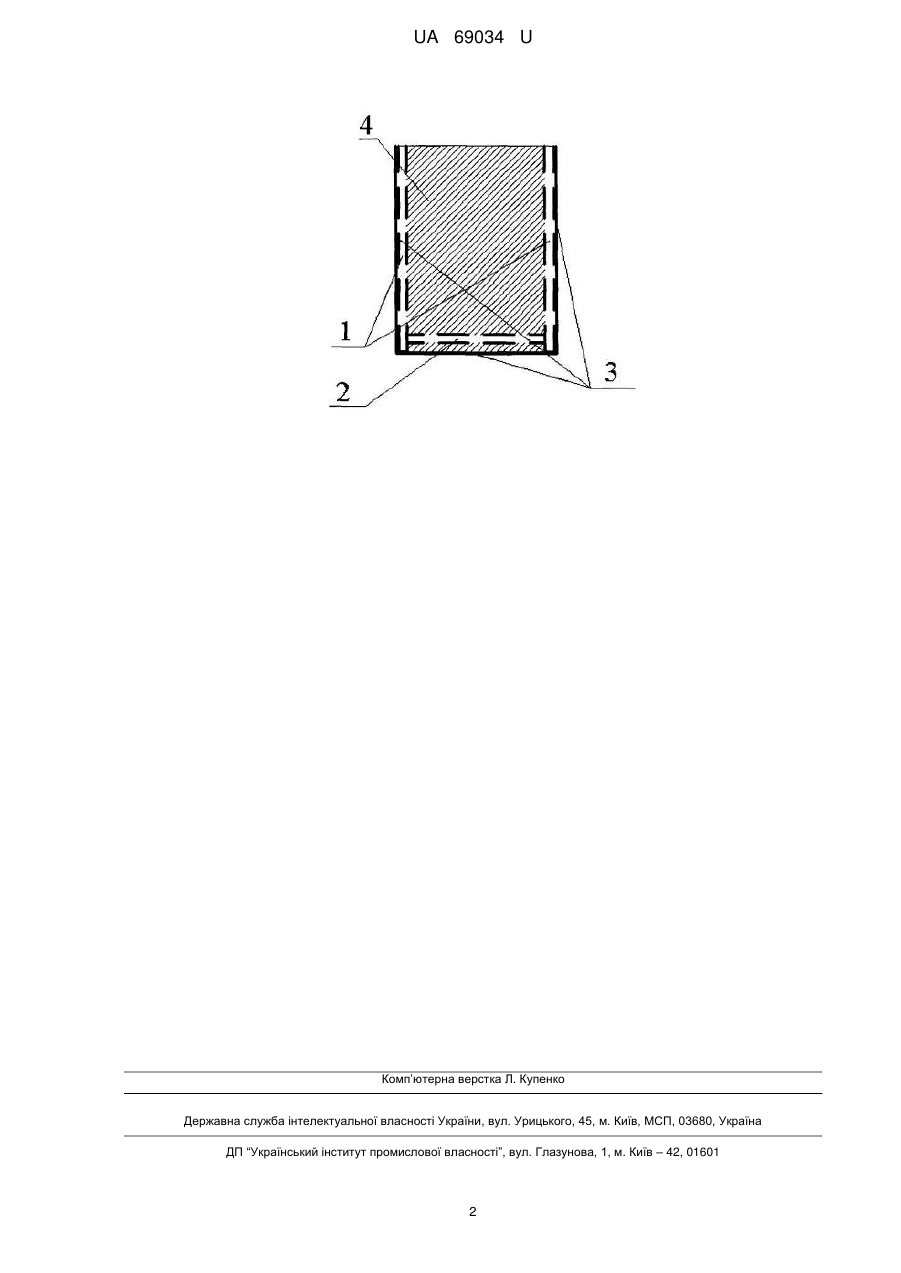

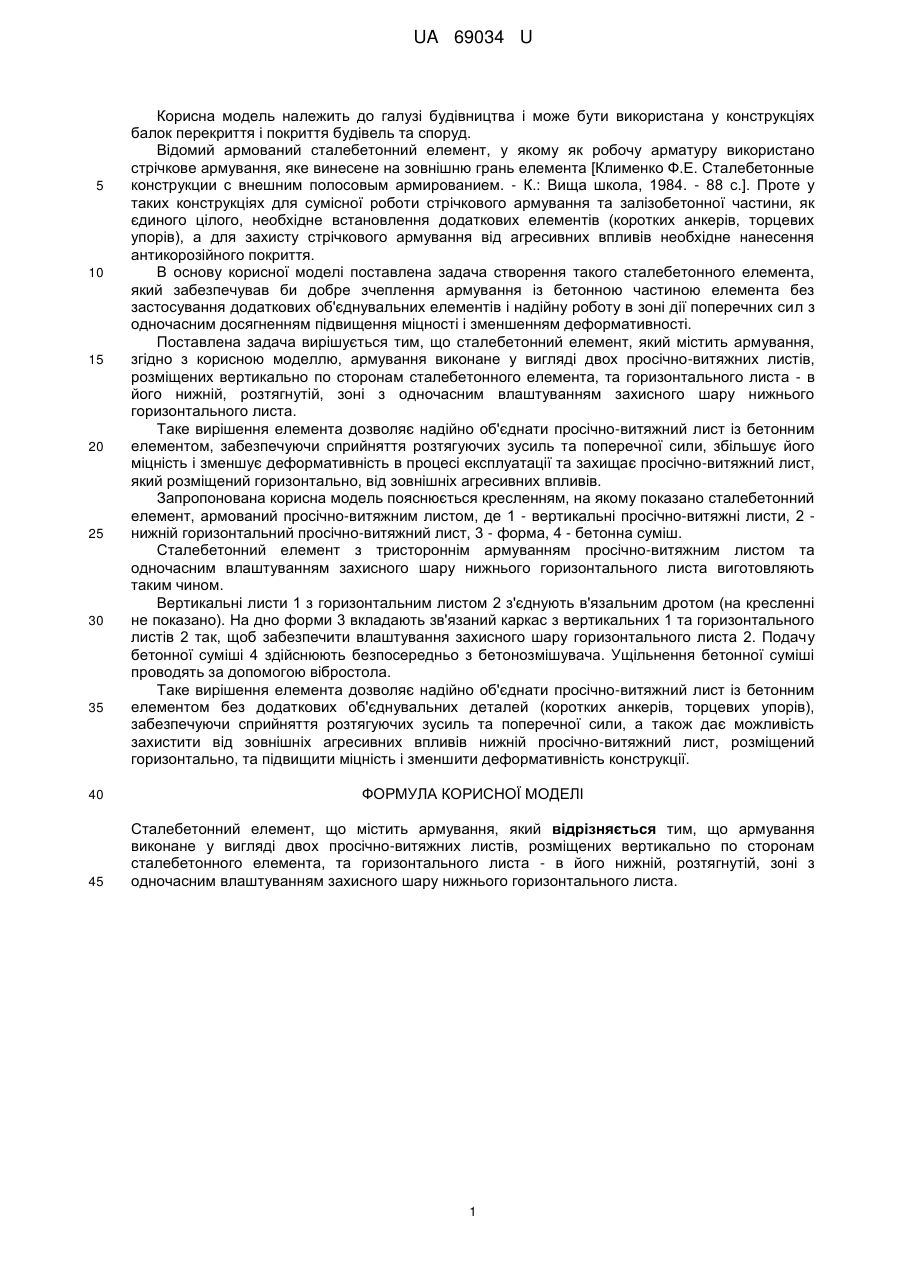

Реферат: Сталебетонний елемент містить армування, виконане у вигляді двох просічно-витяжних листів, розміщених вертикально по сторонам сталебетонного елемента, та горизонтального листа - в його нижній, розтягнутій, зоні з одночасним влаштуванням захисного шару нижнього горизонтального листа. UA 69034 U (54) СТАЛЕБЕТОННИЙ ЕЛЕМЕНТ UA 69034 U UA 69034 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок перекриття і покриття будівель та споруд. Відомий армований сталебетонний елемент, у якому як робочу арматуру використано стрічкове армування, яке винесене на зовнішню грань елемента [Клименко Ф.Е. Сталебетонные конструкции с внешним полосовым армированием. - К.: Вища школа, 1984. - 88 с.]. Проте у таких конструкціях для сумісної роботи стрічкового армування та залізобетонної частини, як єдиного цілого, необхідне встановлення додаткових елементів (коротких анкерів, торцевих упорів), а для захисту стрічкового армування від агресивних впливів необхідне нанесення антикорозійного покриття. В основу корисної моделі поставлена задача створення такого сталебетонного елемента, який забезпечував би добре зчеплення армування із бетонною частиною елемента без застосування додаткових об'єднувальних елементів і надійну роботу в зоні дії поперечних сил з одночасним досягненням підвищення міцності і зменшенням деформативності. Поставлена задача вирішується тим, що сталебетонний елемент, який містить армування, згідно з корисною моделлю, армування виконане у вигляді двох просічно-витяжних листів, розміщених вертикально по сторонам сталебетонного елемента, та горизонтального листа - в його нижній, розтягнутій, зоні з одночасним влаштуванням захисного шару нижнього горизонтального листа. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжний лист із бетонним елементом, забезпечуючи сприйняття розтягуючих зусиль та поперечної сили, збільшує його міцність і зменшує деформативність в процесі експлуатації та захищає просічно-витяжний лист, який розміщений горизонтально, від зовнішніх агресивних впливів. Запропонована корисна модель пояснюється кресленням, на якому показано сталебетонний елемент, армований просічно-витяжним листом, де 1 - вертикальні просічно-витяжні листи, 2 нижній горизонтальний просічно-витяжний лист, 3 - форма, 4 - бетонна суміш. Сталебетонний елемент з тристороннім армуванням просічно-витяжним листом та одночасним влаштуванням захисного шару нижнього горизонтального листа виготовляють таким чином. Вертикальні листи 1 з горизонтальним листом 2 з'єднують в'язальним дротом (на кресленні не показано). На дно форми 3 вкладають зв'язаний каркас з вертикальних 1 та горизонтального листів 2 так, щоб забезпечити влаштування захисного шару горизонтального листа 2. Подачу бетонної суміші 4 здійснюють безпосередньо з бетонозмішувача. Ущільнення бетонної суміші проводять за допомогою вібростола. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжний лист із бетонним елементом без додаткових об'єднувальних деталей (коротких анкерів, торцевих упорів), забезпечуючи сприйняття розтягуючих зусиль та поперечної сили, а також дає можливість захистити від зовнішніх агресивних впливів нижній просічно-витяжний лист, розміщений горизонтально, та підвищити міцність і зменшити деформативність конструкції. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Сталебетонний елемент, що містить армування, який відрізняється тим, що армування виконане у вигляді двох просічно-витяжних листів, розміщених вертикально по сторонам сталебетонного елемента, та горизонтального листа - в його нижній, розтягнутій, зоні з одночасним влаштуванням захисного шару нижнього горизонтального листа. 1 UA 69034 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
