Вузол складання упаковки без з’єднувальних матеріалів

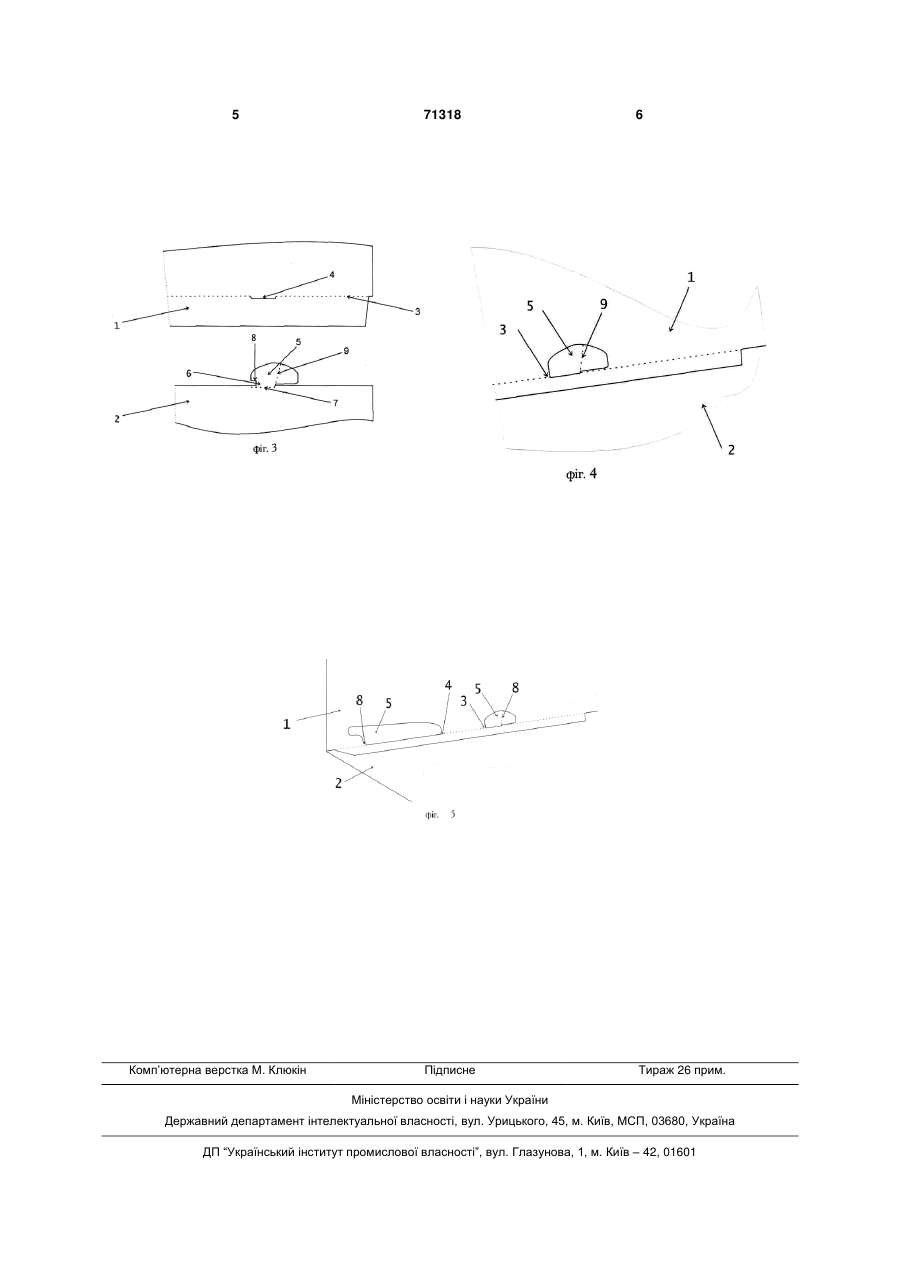

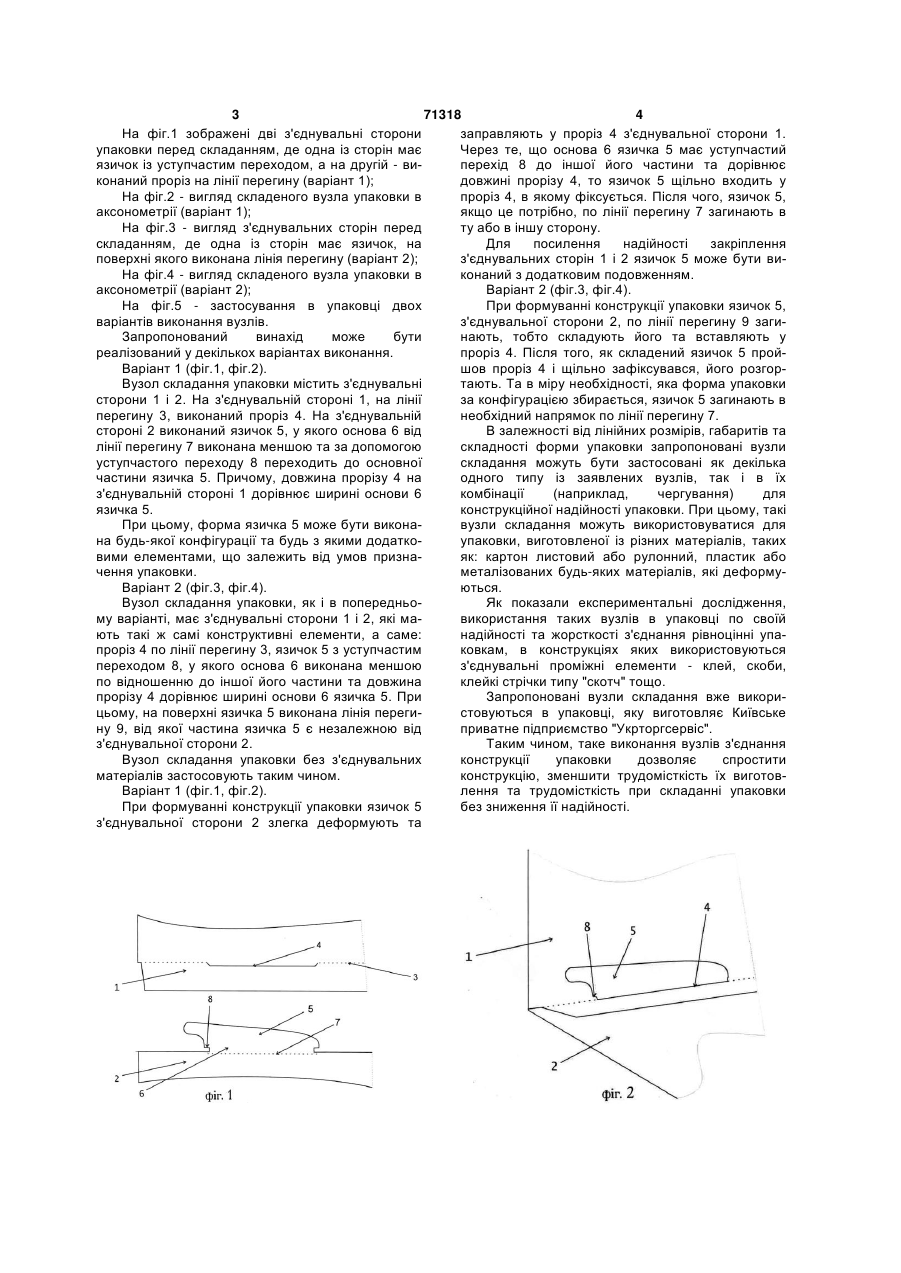

1. Вузол складання упаковки без з'єднувальних матеріалів, що містить з'єднувальні сторони, на поверхні однієї із яких виконані прорізи по лініях перегину, а на поверхні другої розташовані язички, який відрізняється тим, що основа кожного язичка однієї з'єднувальної сторони виконана меншої ширини, ніж ширина іншої його частини, та з уступчастим переходом до іншої його частини, причому ширина основи кожного язичка дорівнює довжині кожного прорізу другої з'єднувальної сторони. 2. Вузол складання упаковки за п. 1, який відрізняється тим, що уступчастий перехід виконаний прямокутним або закругленим. 3. Вузол складання упаковки за п. 1, який відрізняється тим, що на поверхні язичка виконана лінія перегину, по один бік від якої частина язичка відокремлена від з'єднувальної сторони. Винахід відноситься до пакування і може бути використаний для різноманітних видів упаковки, призначеної для пакування будь-яких промислових виробів. Відомі вузли складної картонної коробки, які для забезпечення стійкості конструкції сформованої коробки з'єднують бокові сторони за допомогою прорізів на лініях перегину та Робразних язичків, а для додаткової фіксації торцевих сторін коробки з відкидною кришкою використовують G-образні язички з серпоподібними прорізами [див. Патент Росії №2031819 від 27.03.95р., B65D5/00,5/30]. Недоліками вузлів складання такої картонної коробки є недостатнє забезпечення надійності конструкції коробки та підвищена трудомісткість їх виготовлення. Відомі також вузли для складання картонної коробки, які містять з'єднувальні сторони, на поверхні однієї із яких виконані прорізи на лініях перегину, а на поверхні другої - розташовані язички [див. Патент України №49645 А від 16.09.2002р., B65D5/30]. Причому, на одній із з'єднувальних сторін виконаний додатковий клапан з язичками, а на другій - відповідно цих елементів, на лінії перегину, виконаний проріз, які при своїй взаємодії утворюють замок-засувку. Недоліками такої конструкції вузлів є підвищена трудомісткість їх виготовлення та ускладнення і незручності при складанні такої упаковки. В основу винаходу поставлена задача спростити конструкції вузлів та знизити трудомісткість їх виготовлення без зниження надійності конструкції упаковки. Поставлена задача вирішується тим, що вузол складання упаковки без з'єднувальних матеріалів, що містить з'єднувальні сторони, на поверхні однієї із яких виконані прорізи на лініях перегину, а на поверхні другої - розташовані язички, у якого згідно винаходу, основа язичка однієї з'єднувальної сторони виконана меншою та з уступчастим переходом до іншої його частини, причому ширина основи язичка дорівнює довжині прорізу другої з'єднувальної сторони. Крім того, уступчастий перехід виконаний прямокутним або закругленим, а на поверхні язичка виконана лінія перегину, від якої частина язичка не пов'язана із з'єднувальною стороною. Заявлений винахід пояснюється кресленням, де: (19) UA (11) 71318 (13) C2 (21) 20031212023 (22) 22.12.2003 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Сароян Гагик Петросович, Сароян Марине Максимівна, Стебловський Юрій Сергійович, Андросова Тетяна Олександрівна (73) Сароян Гагик Петросович, Сароян Марине Максимівна (56) RU 2031819 27.03.1995 UA 49645 16.09.2002 UA 49354 16.09.2002 US 3917153 04.11.1975 GB 680763 08.10.1952 CA 2093245 24.03.1994 DE 3517176 13.11.1986 US 2821761 04.02.1958 3 71318 4 На фіг.1 зображені дві з'єднувальні сторони заправляють у проріз 4 з'єднувальної сторони 1. упаковки перед складанням, де одна із сторін має Через те, що основа 6 язичка 5 має уступчастий язичок із уступчастим переходом, а на другій - виперехід 8 до іншої його частини та дорівнює конаний проріз на лінії перегину (варіант 1); довжині прорізу 4, то язичок 5 щільно входить у На фіг.2 - вигляд складеного вузла упаковки в проріз 4, в якому фіксується. Після чого, язичок 5, аксонометрії (варіант 1); якщо це потрібно, по лінії перегину 7 загинають в На фіг.3 - вигляд з'єднувальних сторін перед ту або в іншу сторону. складанням, де одна із сторін має язичок, на Для посилення надійності закріплення поверхні якого виконана лінія перегину (варіант 2); з'єднувальних сторін 1 і 2 язичок 5 може бути виНа фіг.4 - вигляд складеного вузла упаковки в конаний з додатковим подовженням. аксонометрії (варіант 2); Варіант 2 (фіг.3, фіг.4). На фіг.5 - застосування в упаковці двох При формуванні конструкції упаковки язичок 5, варіантів виконання вузлів. з'єднувальної сторони 2, по лінії перегину 9 загиЗапропонований винахід може бути нають, тобто складують його та вставляють у реалізований у декількох варіантах виконання. проріз 4. Після того, як складений язичок 5 пройВаріант 1 (фіг.1, фіг.2). шов проріз 4 і щільно зафіксувався, його розгорВузол складання упаковки містить з'єднувальні тають. Та в міру необхідності, яка форма упаковки сторони 1 і 2. На з'єднувальній стороні 1, на лінії за конфігурацією збирається, язичок 5 загинають в перегину 3, виконаний проріз 4. На з'єднувальній необхідний напрямок по лінії перегину 7. стороні 2 виконаний язичок 5, у якого основа 6 від В залежності від лінійних розмірів, габаритів та лінії перегину 7 виконана меншою та за допомогою складності форми упаковки запропоновані вузли уступчастого переходу 8 переходить до основної складання можуть бути застосовані як декілька частини язичка 5. Причому, довжина прорізу 4 на одного типу із заявлених вузлів, так і в їх з'єднувальній стороні 1 дорівнює ширині основи 6 комбінації (наприклад, чергування) для язичка 5. конструкційної надійності упаковки. При цьому, такі При цьому, форма язичка 5 може бути виконавузли складання можуть використовуватися для на будь-якої конфігурації та будь з якими додаткоупаковки, виготовленої із різних матеріалів, таких вими елементами, що залежить від умов признаяк: картон листовий або рулонний, пластик або чення упаковки. металізованих будь-яких матеріалів, які деформуВаріант 2 (фіг.3, фіг.4). ються. Вузол складання упаковки, як і в попередньоЯк показали експериментальні дослідження, му варіанті, має з'єднувальні сторони 1 і 2, які мавикористання таких вузлів в упаковці по своїй ють такі ж самі конструктивні елементи, а саме: надійності та жорсткості з'єднання рівноцінні упапроріз 4 по лінії перегину 3, язичок 5 з уступчастим ковкам, в конструкціях яких використовуються переходом 8, у якого основа 6 виконана меншою з'єднувальні проміжні елементи - клей, скоби, по відношенню до іншої його частини та довжина клейкі стрічки типу "скотч" тощо. прорізу 4 дорівнює ширині основи 6 язичка 5. При Запропоновані вузли складання вже викорицьому, на поверхні язичка 5 виконана лінія перегистовуються в упаковці, яку виготовляє Київське ну 9, від якої частина язичка 5 є незалежною від приватне підприємство "Укрторгсервіс". з'єднувальної сторони 2. Таким чином, таке виконання вузлів з'єднання Вузол складання упаковки без з'єднувальних конструкції упаковки дозволяє спростити матеріалів застосовують таким чином. конструкцію, зменшити трудомісткість їх виготовВаріант 1 (фіг.1, фіг.2). лення та трудомісткість при складанні упаковки При формуванні конструкції упаковки язичок 5 без зниження її надійності. з'єднувальної сторони 2 злегка деформують та 5 Комп’ютерна верстка М. Клюкін 71318 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
