Пристрій для подачі рідини з свердловини

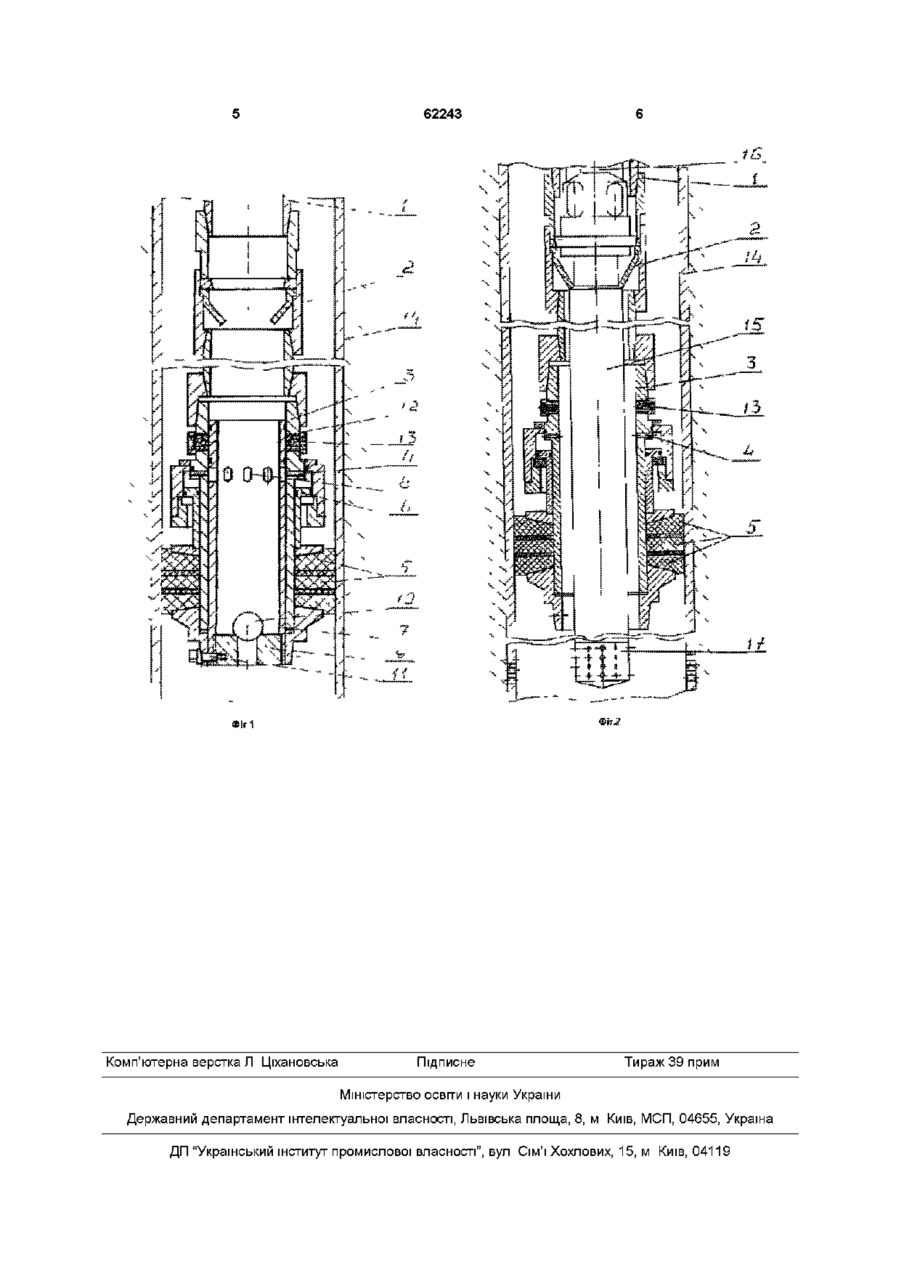

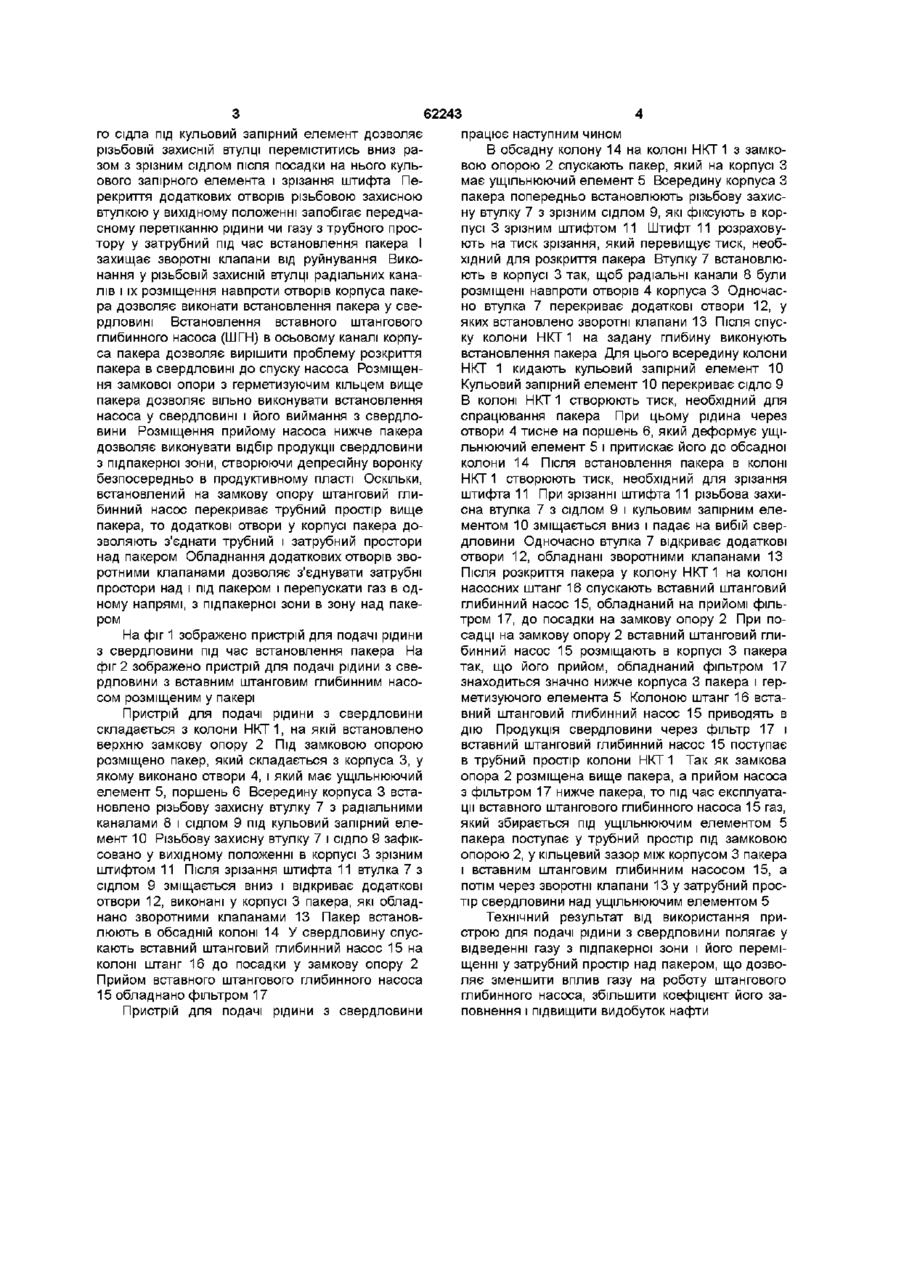

Пристрій для подачі рідини з свердловини, який містить обсадну колону і насоснокомпресорні труби, що утворюють трубний і затрубний простори, вставний штанговий глибинний насос, що має верхню замкову опору, пакер, який має корпус з отворами, ущільнюючий елемент і зрізне сідло під кульовий запірний елемент, який відрізняється тим, що зрізне сідло під кульовий запірний елемент розміщено у різьбовій захисній втулці, у якій виконано радіальні канали навпроти отворів корпусу, вставний штанговий глибинний насос встановлено концентрично в осьовому каналі корпусу пакера так, що замкову опору розміщено вище пакера, а вхід насоса розміщено нижче пакера, причому у корпусі пакера над ущільнюючим елементом виконано додаткові отвори, які сполучають трубний і затрубний простори і які обладнано зворотними клапанами, а різьбова захисна втулка у вихідному положенні перекриває додаткові отвори Винахід відноситься до нафтової промисловості, зокрема до видобутку нафти з свердловин штанговими глибинними насосами Відомий пристрій для експлуатації свердловини штанговим глибинним насосом, який встановлюють нижче пакера в колоні насоснокомпресорних труб (Н X Мухин, Р X Халажетдинов, Повышение эффективности работы скважин, эксплуатируемых штанговыми насосами НТС Нефтепромысловое дело, - М , ВНИИОЭНГ, №10, 1969 г, С 10-11) , Недоліком цього пристрою є те, що газ, який збирається під пакером, попадає на прийом насоса, зменшуючи коефіцієнт заповнення насоса і дебіт свердловини Найбільш близьким за технічною суттю до пристрою, що заявляється, є пристрій для подачі рідини з свердловини, у якому над пакером встановлено патрубок з радіальними каналами, що з'єднують трубний і затрубний простори (деклараційний патент України № 28361 А, МПК7 F 04 В47/00, опубл 16 10 2000 р , бюл №5-111) Пристрій забезпечує можливість експлуатації свердловини по трубному і затрубному просторах, однак його недоліком є можливість поступового збирання газу під пакером і його попадання на прийом штангового глибинного насоса Проблемним є також встановлення штангового глибинного насоса під пакером після його розкриття у свердловині В основу винаходу поставлено завдання зменшення впливу газу на роботу штангового глибинного насоса при його експлуатації з пакером за рахунок відведення газу в затрубний простір над пакером Поставлене завдання вирішується тим, що у пристрої для подачі рідини з свердловини, який вміщує обсадну колону і насосно-компресорні труби, що утворюють трубний і затрубний простори, вставний штанговий глибинний насос, що має верхню замкову опору, пакер, який має корпус з отворами, ущільнюючий елемент і зрізне сідло під кульовий запірний елемент, зрізне сідло під кульовий запірний елемент розміщено у різьбовій захисній втулці, у якій виконано радіальні канали навпроти отворів корпуса, вставний штанговий глибинний насос встановлено концентричне в осьовому каналі корпуса пакера так, що замкову опору розміщено вище пакера, а прийом насоса розміщено нижче пакера, причому у корпусі пакера над ущільнюючим елементом виконано додаткові отвори, які сполучають трубний і затрубний простори і які обладнано зворотними клапанами, а різьбова захисна втулка у вихідному положенні перекриває додаткові отвори Розміщення у різьбовій захисній втулці зрізно СО (О 62243 го сідла під кульовий запірний елемент дозволяє працює наступним чином різьбовій захисній втулці переміститись вниз раВ обсадну колону 14 на колоні НКТ 1 з замкозом з зрізним сідлом після посадки на нього кульвою опорою 2 спускають пакер, який на корпусі З ового запірного елемента і зрізання штифта Пемає ущільнюючий елемент 5 Всередину корпуса З рекриття додаткових отворів різьбовою захисною пакера попередньо встановлюють різьбову захисвтулкою у вихідному положенні запобігає передчану втулку 7 з зрізним сідлом 9, які фіксують в корсному перетіканню рідини чи газу з трубного проспусі 3 зрізним штифтом 11 Штифт 11 розраховутору у затрубнии під час встановлення пакера І ють на тиск зрізання, який перевищує тиск, необзахищає зворотні клапани від руйнування Викохідний для розкриття пакера Втулку 7 встановлюнання у різьбовій захисній втулці радіальних канають в корпусі 3 так, щоб радіальні канали 8 були лів і їх розміщення навпроти отворів корпуса пакерозміщені навпроти отворів 4 корпуса 3 Одночасра дозволяє виконати встановлення пакера у свено втулка 7 перекриває додаткові отвори 12, у рдловині Встановлення вставного штангового яких встановлено зворотні клапани 13 Після спусглибинного насоса (ШГН) в осьовому каналі корпуку колони НКТ 1 на задану глибину виконують са пакера дозволяє вирішити проблему розкриття встановлення пакера Для цього всередину колони пакера в свердловині до спуску насоса РозміщенНКТ 1 кидають кульовий запірний елемент 10 ня замкової опори з герметизуючим кільцем вище Кульовий запірний елемент 10 перекриває сідло 9 пакера дозволяє вільно виконувати встановлення В колоні НКТ 1 створюють тиск, необхідний для насоса у свердловині і його виймання з свердлоспрацювання пакера При цьому рідина через вини Розміщення прийому насоса нижче пакера отвори 4 тисне на поршень 6, який деформує ущідозволяє виконувати відбір продукції свердловини льнюючий елемент 5 і притискає його до обсадної з підпакерної зони, створюючи депресійну воронку колони 14 Після встановлення пакера в колоні безпосередньо в продуктивному пласті Оскільки, НКТ 1 створюють тиск, необхідний для зрізання встановлений на замкову опору штанговий глиштифта 11 При зрізанні штифта 11 різьбова захибинний насос перекриває трубний простір вище сна втулка 7 з сідлом 9 і кульовим запірним елепакера, то додаткові отвори у корпусі пакера доментом 10 зміщається вниз і падає на вибій сверзволяють з'єднати трубний і затрубнии простори дловини Одночасно втулка 7 відкриває додаткові над пакером Обладнання додаткових отворів звоотвори 12, обладнані зворотними клапанами 13 ротними клапанами дозволяє з'єднувати затрубні Після розкриття пакера у колону НКТ 1 на колоні простори над і під пакером і перепускати газ в однасосних штанг 16 спускають вставний штанговий ному напрямі, з підпакерної зони в зону над пакеглибинний насос 15, обладнаний на прийомі фільром тром 17, до посадки на замкову опору 2 При посадці на замкову опору 2 вставний штанговий глиНа фіг 1 зображено пристрій для подачі рідини бинний насос 15 розміщають в корпусі 3 пакера з свердловини під час встановлення пакера На так, що його прийом, обладнаний фільтром 17 фіг 2 зображено пристрій для подачі рідини з свезнаходиться значно нижче корпуса 3 пакера і геррдловини з вставним штанговим глибинним насометизуючого елемента 5 Колоною штанг 16 встасом розміщеним у пакері вний штанговий глибинний насос 15 приводять в Пристрій для подачі рідини з свердловини дію Продукція свердловини через фільтр 17 і складається з колони НКТ1, на якій встановлено вставний штанговий глибинний насос 15 поступає верхню замкову опору 2 Під замковою опорою в трубний простір колони НКТ 1 Так як замкова розміщено пакер, який складається з корпуса 3, у опора 2 розміщена вище пакера, а прийом насоса якому виконано отвори 4, і який має ущільнюючий з фільтром 17 нижче пакера, то під час експлуатаелемент 5, поршень 6 Всередину корпуса 3 встації вставного штангового глибинного насоса 15 газ, новлено різьбову захисну втулку 7 з радіальними який збирається під ущільнюючим елементом 5 каналами 8 і сідлом 9 під кульовий запірний елепакера поступає у трубний простір під замковою мент 10 Різьбову захисну втулку 7 і сідло 9 зафікопорою 2, у кільцевий зазор між корпусом 3 пакера совано у вихідному положенні в корпусі 3 зрізним і вставним штанговим глибинним насосом 15, а штифтом 11 Після зрізання штифта 11 втулка 7 з потім через зворотні клапани 13 у затрубнии проссідлом 9 зміщається вниз і відкриває додаткові тір свердловини над ущільнюючим елементом 5 отвори 12, виконані у корпусі 3 пакера, які обладнано зворотними клапанами 13 Пакер встановТехнічний результат від використання прилюють в обсадній колоні 14 У свердловину спусстрою для подачі рідини з свердловини полягає у кають вставний штанговий глибинний насос 15 на відведенні газу з підпакерної зони і його переміколоні штанг 16 до посадки у замкову опору 2 щенні у затрубнии простір над пакером, що дозвоПрийом вставного штангового глибинного насоса ляє зменшити вплив газу на роботу штангового 15 обладнано фільтром 17 глибинного насоса, збільшити коефіцієнт його заповнення і підвищити видобуток нафти Пристрій для подачі рідини з свердловини 62243 Комп'ютерна верстка Л Ціхановська Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
