Шпалопідбивна машина
Формула / Реферат

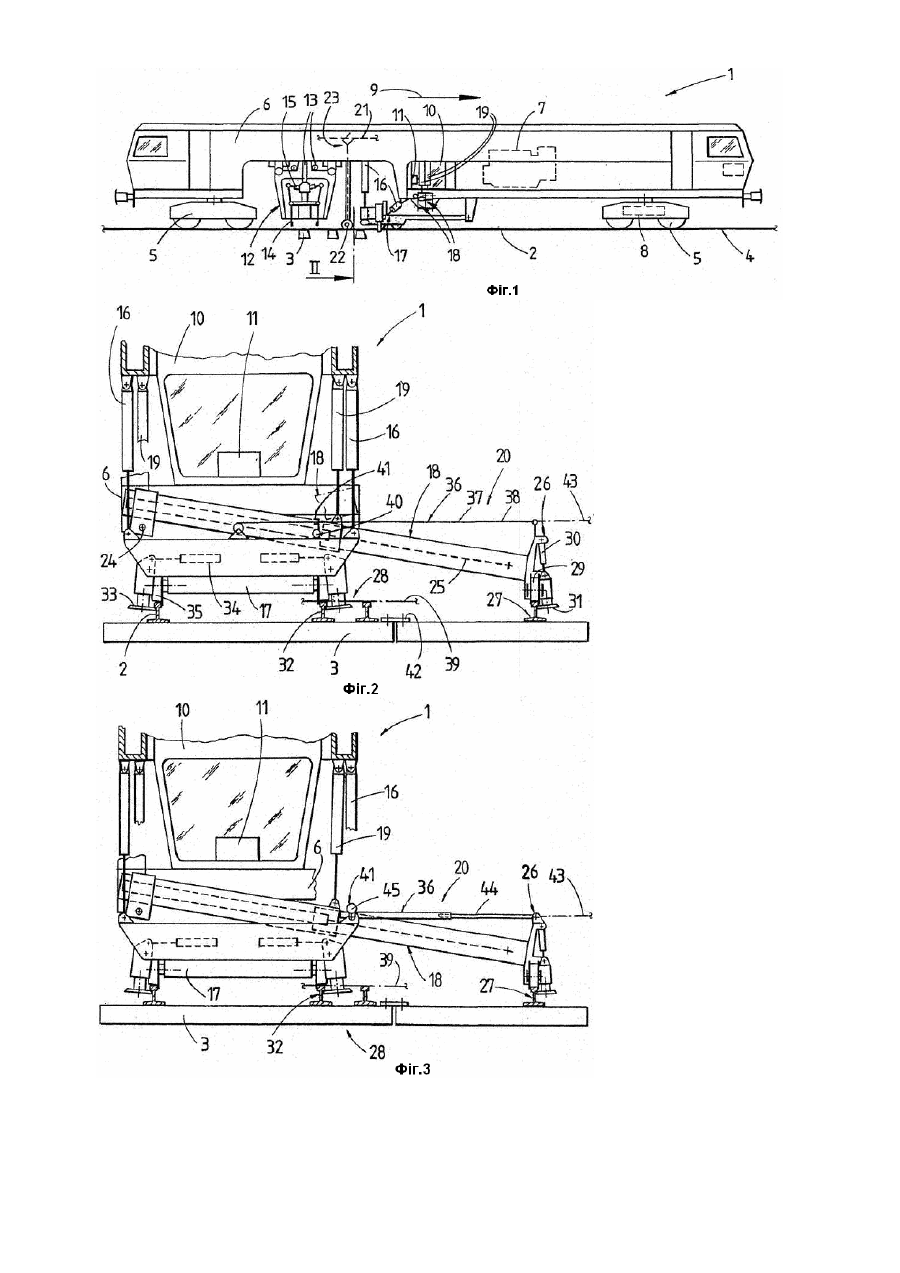

1. Шпалопідбивна машина (1) для підбивки шпал рейкової колії (4), що має колієпідйомний агрегат (17) для нівелювання і виправлення головної колії (32), установлений між ходовими механізмами (5) і, якщо дивитися в робочому напрямку машини (1), безпосередньо перед шпалопідбивним агрегатом (12), виконаний з можливістю переміщення по висоті завдяки приводам (16), причому головну колію (32) утворює площина колії (39) і по ній пересуваються ходові механізми (5), а також має додатковий піднімальний пристрій (18) для підйому вітки (27) стрілкового переводу (28), що відходить від головної колії (32), причому з колієпідйомним агрегатом (17) і додатковим піднімальним пристроєм (18) зв'язана загальна вимірювальна система (20) для контрольованого підйому стрілкового переводу (28), яка відрізняється тим, що загальна вимірювальна система (20) складається з механічного вимірювального пристрою (36) з датчиком значень вимірюваної величини (41), яка зв'язує шляхопідйомний агрегат (17) з додатковим піднімальним пристроєм (18), і виконана з можливістю телескопічного подовження в поперечному напрямку машини.
2. Машина за п. 1, яка відрізняється тим, що механічний вимірювальний пристрій (36) виконаний у вигляді троса (37), а датчик значень вимірюваної величини (41) - у вигляді потенціометра з поворотним движком (40).
3. Машина за п. 1, яка відрізняється тим, що механічний вимірювальний пристрій (36) виконаний у вигляді вимірювальної штанги (44), а датчик значень вимірюваної величини (41) - у вигляді кутоміра (45).
4. Машина за п. 3, яка відрізняється тим, що вимірювальна штанга (44) виконана з можливістю телескопічного подовження.
5. Машина за одним з пп. 1 - 4, яка відрізняється тим, що датчик значень вимірюваної величини (41) призначений для приведення в дію через пристрій керування (11) приводу підйому (19), який зв'язаний з додатковим піднімальним пристроєм (18), і за допомогою якого піднімають відгалуження (27).
Додаткова інформація
Назва патенту англійськоюTie-tamper machine
Назва патенту російськоюШпалоподбивочная машина
МПК / Мітки
МПК: E01B 27/17, E01B 35/00
Мітки: шпалопідбивна, машина
