Пристрій для реєстрації інформації

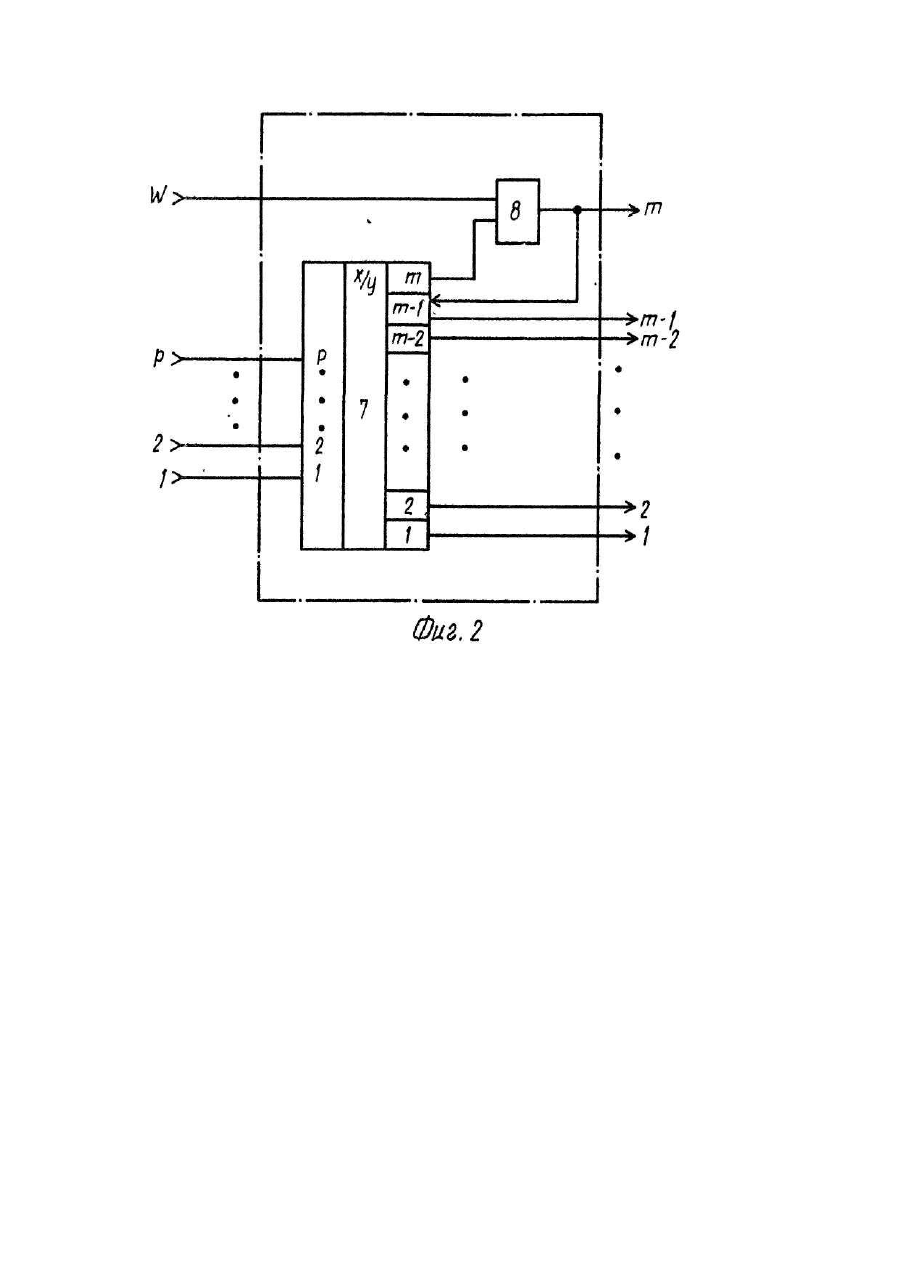

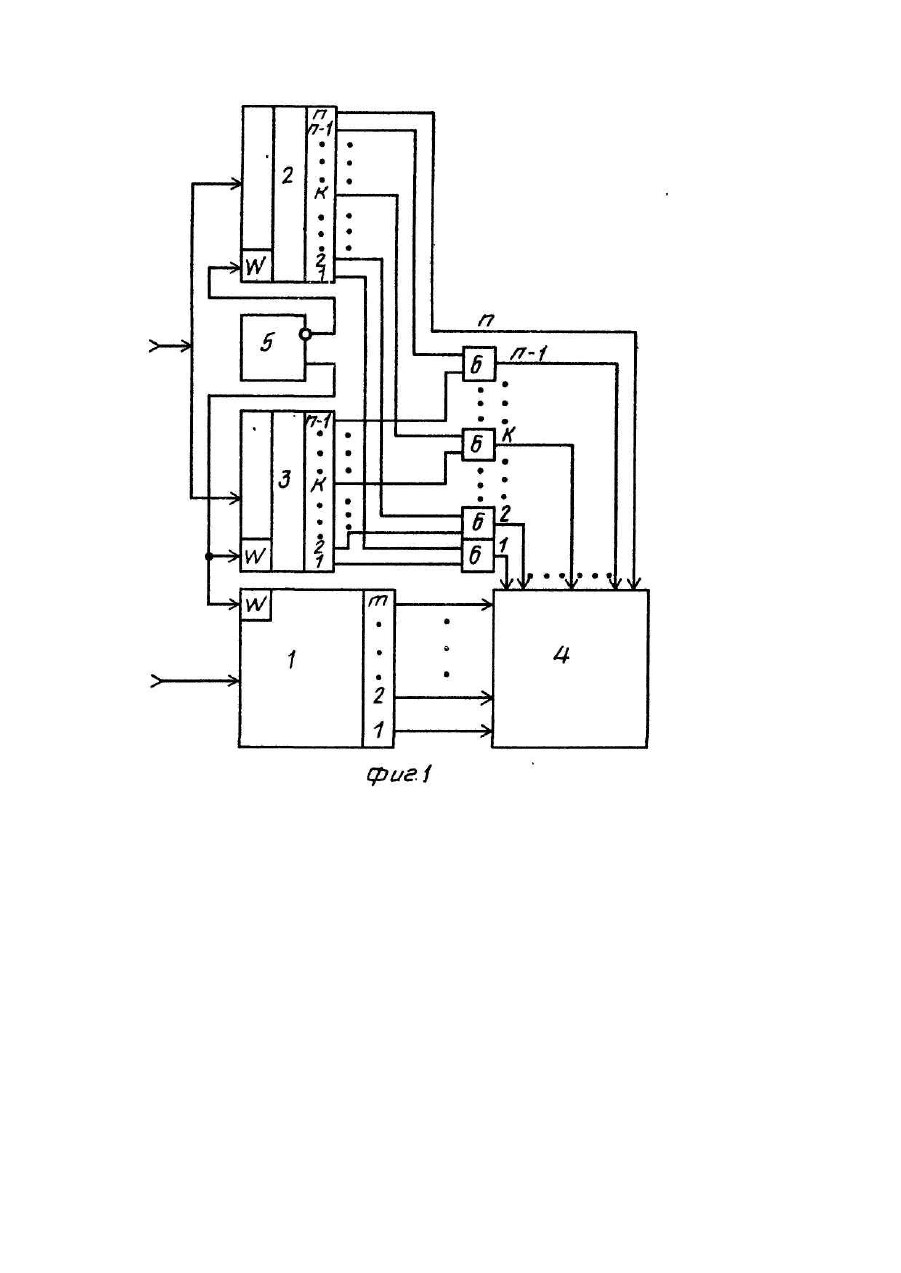

Изобретение относится к измерительной технике и может быть использовано при создании приборов со световой шкалой, а также в приборах с механическими индикаторами. Цель изобретения - упрощение устройства. На фиг.1 представлена функциональная схема устройства; на фиг.2 показан пример реализации блока 1. Устройство содержит первый, второй и третий блоки 1-3 преобразования кодов, блок 4 регистрации, генератор 5 импульсов, элементы ИЛИ 6. Блок 1 содержит преобразователь 7 кодов и элемент ИЛИ 8. Устройство работает следующим образом. На входы устройства поступает код числа вида NM=mN+М. На входы блока 1 поступает код числа младшего разряда М, а на входы блоков 2 3 - код числа старшего разряда N. Устройство работает в два такта. Такту А соотве тствует потенциал логической единицы на прямом выходе генератора 5, а такту Б потенциал логического нуля. В такт А блок 1 преобразует код числа М в m-разрядную кодовую комбинацию 11...1, где m - количество младших разрядов в блоке 4. Блок 2 трансформирует код числа N в n-разрядную комбинацию 00...0, а блок 3 - n-1-разрядную кодовую комбинацию 00...011...1, содержащую N единиц. Старший бит первой кодовой комбинации поступает на вход старшего разряда блока 4 с номером n, а младшие биты - на первые входы элементов ИЛИ 6. Вторая кодовая комбинация поступает на вторые входы элементов ИЛИ 6, на выходах которых - кодовая комбинация вида 00...011...1, содержащая N единиц. В такт А на входы блока 4 по младшим разрядам подается код 11...1, а по старшим - 00...011...1, содержащий N единиц. В такт В блок 1 преобразует код числа М в m-разрядную кодовую комбинацию 00...011...1, содержащую М+1 единиц. Блок 2 трансформирует код числа N в n-разрядную кодовую комбинацию вида 00...010...0, содержащую единицу на N+1-ой позиции, а блок 3 - в n-1-разрядную кодовую комбинацию вида 00...0. Старший бит первой кодовой комбинации поступает на вход старшего разряда блока 4 с номером n, а младшие биты - на первые входы элементов 6. Вторая кодовая комбинация поступает на вторые входы элементов 6. На выходах элементов 6 формируется n-1-разрядная кодовая комбинация вида 00...010...0, содержащая единицу на N+1-ой позиции. Следовательно, в такт Б на входы блока 4 по младшим разрядам подается m-разрядный код вида 00...011...1, содержащий М+1 единиц, а по старшим разрядам - n-разрядный код вида 00...010...0, содержащий единицу на N+1-ой позиции. В результате этого в такт А возбуждается N полных старши х разрядов блока 4 из mN элементов, а в такт Б - N+1-й неполный старший разряд из М+1 элементов. Частоту импульсов тактового генератора выбирают таким образом, чтобы оператор воспринимал выходной сигнал в виде непрерывной контрастной относительно фона линии из mN+M+1 возбужденных элементов, что соответствует выводу числа вида mN+М. Устройство реализовано с использованием в качестве основной элементной базы микросхем серии К555 и рассчитано для работы с индикатором, выполненным на основе 100 светодиодных элементов. Элементы были соединены матрицей 10x10. Работа устройства на примере ввода числа "68" (на индикаторе отображается 100 значений: от "00" до "99"). На вход устройства поступает код "0110.1000". Устройство работает в два такта. Такту А соответствует наличие напряжения логической единицы на прямом выходе генератора 5, а такту Б - напряжение логического нуля. Работа устройства описывается картой потенциалов, приведенной в табл. 1 , 2. В них использованы следующие обозначения: ЧВЭИ - четные входы логических элементов ИЛИ; НВЭИ - нечетные входы логических элементов ИЛИ; ВИ - выходы элементов ИЛИ; Б1 - первый блок преобразования кодов; Б2 - второй блок преобразования кодов; Б3 - третий блок преобразования кодов; Б4(с) - входы старших разрядов блока 4; Б4(М) - входы младших разрядов блока 4. В такт А возбуждаются 6 полных старших разрядов из 60 светодиодов, а в такт Б - седьмой неполный старший разряд из 9 светодиодов. Частота импульсов тактового генератора - 100Гц. В результате оператор наблюдает на шкале светящуюся линию из 69 светодиодов, что соотве тствуе т индикации числа "68".
