Пристрій для реєстрації інформації

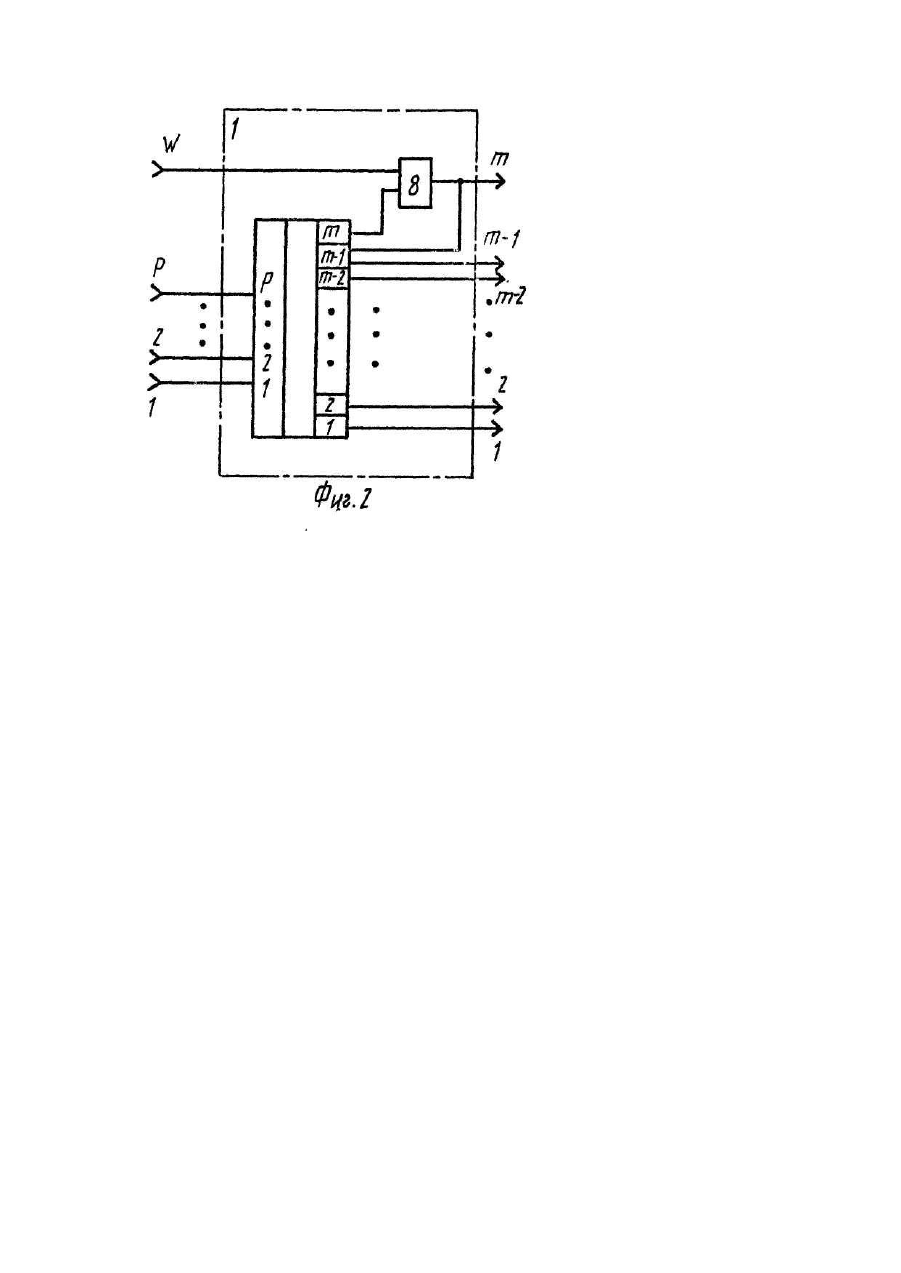

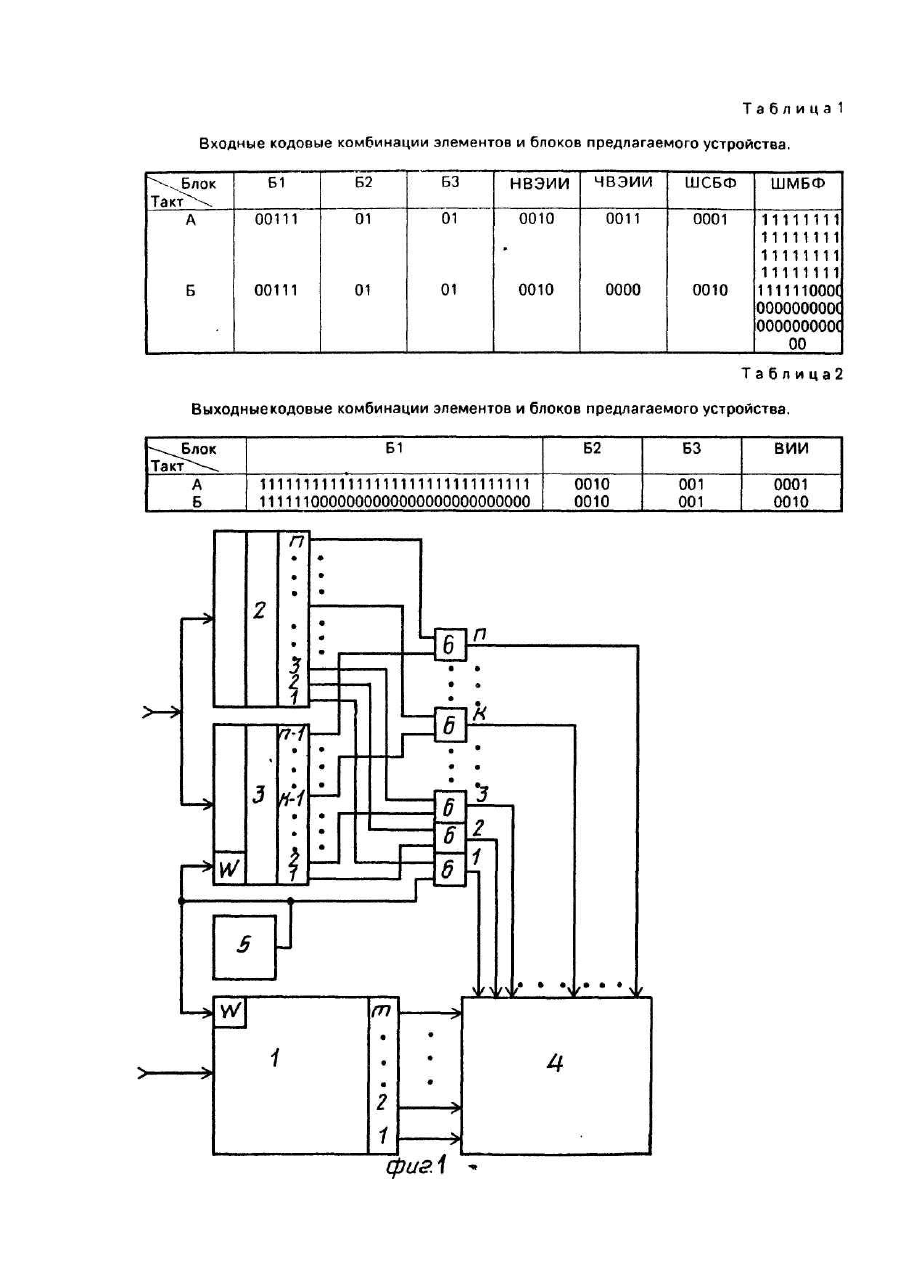

Изобретение относится к измерительной технике и может быть использовано при создании приборов со световой шкалой в системах регистрации информации на светочувствительный носитель, а также в приборах с механическими индикаторами. Цель изобретения - упрощение устройства На фиг.1 представлена функциональная схема устройства; на фиг.2 показан вариант выполнения блока устройства. Устройство содержит первый, второй и третий блоки 1-3 преобразования кодов, блок 4 регистрации, генератор 5 импульсов, элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 6. Блок 1 содержит преобразователь 7 кодов и элемент ИЛИ 8. Устройство работает следующим образом. На входы устройства подается семисегментный код числа NM=mN+М. На входы блока 1 поступает код младшего разряда М, а на входы блоков 2 и 3 - код старшего разряда N. Устройство работает в два такта. Такту А соответствует наличие потенциала логической единицы на выходе тактового генератора 5, а такту Б - потенциала логического нуля. В такт А блок преобразует код числа М в m-разрядную кодовую комбинацию вида 11...1, где m - количество входов младших разрядов блока 4. Блок 2 трансформирует код числа N в n-разрядную кодовую комбинацию вида 00..010...0, содержащую единицу на N+1-й позиции, блок 3 - n-1-разрядную кодовую комбинацию вида 00...011...1, содержащую N единиц. Первая из этих комбинаций поступает на первые входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 6, а вторая - на вторые их входы. На второй вход первого из элементов 6 поступает логическая единица с генератора 5. На выходах элементов 6 формируется n-разрядная кодовая комбинация вида 00...011...1, содержащая N единиц. Следовательно, в такт А на входы блока 4 по младшим разрядам подводится m-разрядный код вида 11...1, а по старшим разрядам - код вида 00...011...1, содержащий N единиц. В такт Б блок 1 преобразует код числа М в m-разрядную кодовую комбинацию вида 00...011...1, содержащую М+1 единиц. Блок 2 трансформирует код числа N в n-разрядную кодовую комбинацию вида 00...010...0, содержащую единицу на N+1-ой позиции, а блок 3 - в n+1-разрядную кодовую комбинацию вида 00...0... Первая из этих комбинаций поступает на первые входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 6, а вторая - на вторые входы элементов 6. На второй вход первого из элементов 6 поступает логический нуль с генератора 5. В результате этого на выходах элементов 6 формируется n-разрядная кодовая комбинация вида 00...010...0, содержащая единицу на N+1-ой позиции. Следовательно, в такт Б на входы блока 4 по младшим разрядам подводится mразрядная кодовая комбинация вида 00...011...1, содержащая М+1 единиц, а по старшим разрядам - nразрядная кодовая комбинация вида 00...010...0, содержащая единицу на N+1-й позиции. В результате этого в такт А возбуждаются N полных старши х разрядов блока 4 из mN элементов, а в такт Б - N+1-й неполный старший разряд из М+1 элементов. Частоту импульсов тактового генератора выбирают таким образом, чтобы приемник информации воспринимал выходной сигнал в виде непрерывной линии из mN+М+1 возбужденных элементов блока 4, что соответствуе т выводу числа вида mN+М. Устройство реализовано с использованием в качестве основной элементной базы микросхем серии К555 и рассчитано для работы с регистратором информации на фотопленку, выполненным на основе 128 светодиодных элементов, входящих в состав че тырех бескорпусных монолитных многоэлементных светоизлучающи х линеек. [см. Многоэлементные монолитные линейные шкалы записи информации на фотопленку О.Р. Абдуллаев. В.С. Абрамов, Л.С. Гарба и др. Электронная техника, сер. 2. Полупроводниковые приборы, 1980, вып. 8 (143) с. 54-58]. Элементы включены матрицей 4´32. Работа устройства на примере ввода числа "37" (на фотопленку регистрируется 128 значений: от "000" до "127"). На вход устройства поступает код "01 00111". Устройство работает в два такта. Такту А соответствует наличие потенциала логической единицы на выходе тактового генератора 5 (см. фиг.1), такту Б - наличие потенциала логического нуля на выходе генератора. Работа устройства описывается картой потенциалов, приведенной в таблицах 1, 2. В них использованы следующие обозначения: Б1 - первый блок преобразования кодов; Б2 - второй блок преобразования кодов; Б3 - третий блок преобразования кодов; ЧВЭИИ - четные входы логических элементов исключающее ИЛИ; НВЭИИ - нечетные входы логических элементов исключающее ИЛИ; Б4(с) - входы старших разрядов блока 4; Б4(м) входы младших разрядов блока 4; ВИИ - выходы элементов исключающее ИЛИ. В такт А возбуждается один полный разряд из 32 светодиодов, в такт Б - второй неполный старший разряд из шести светодиодов. При частоте тактового генератора 20кГц на подвижной фотопленке регистрируются линии, состоящие из 38 засвеченных элементарных участков, что соответствует выводу числа "37" (при выводе нулевого значения засвечивается один элементарный участок). При изменении входного сигнала регистрируемая линия в каждый момент времени имеет определенную длину, в результате чего на фотопленке строится гистограмма, отражающая изменения входного сигнала во времени.
