Пристрій для реєстрації інформації

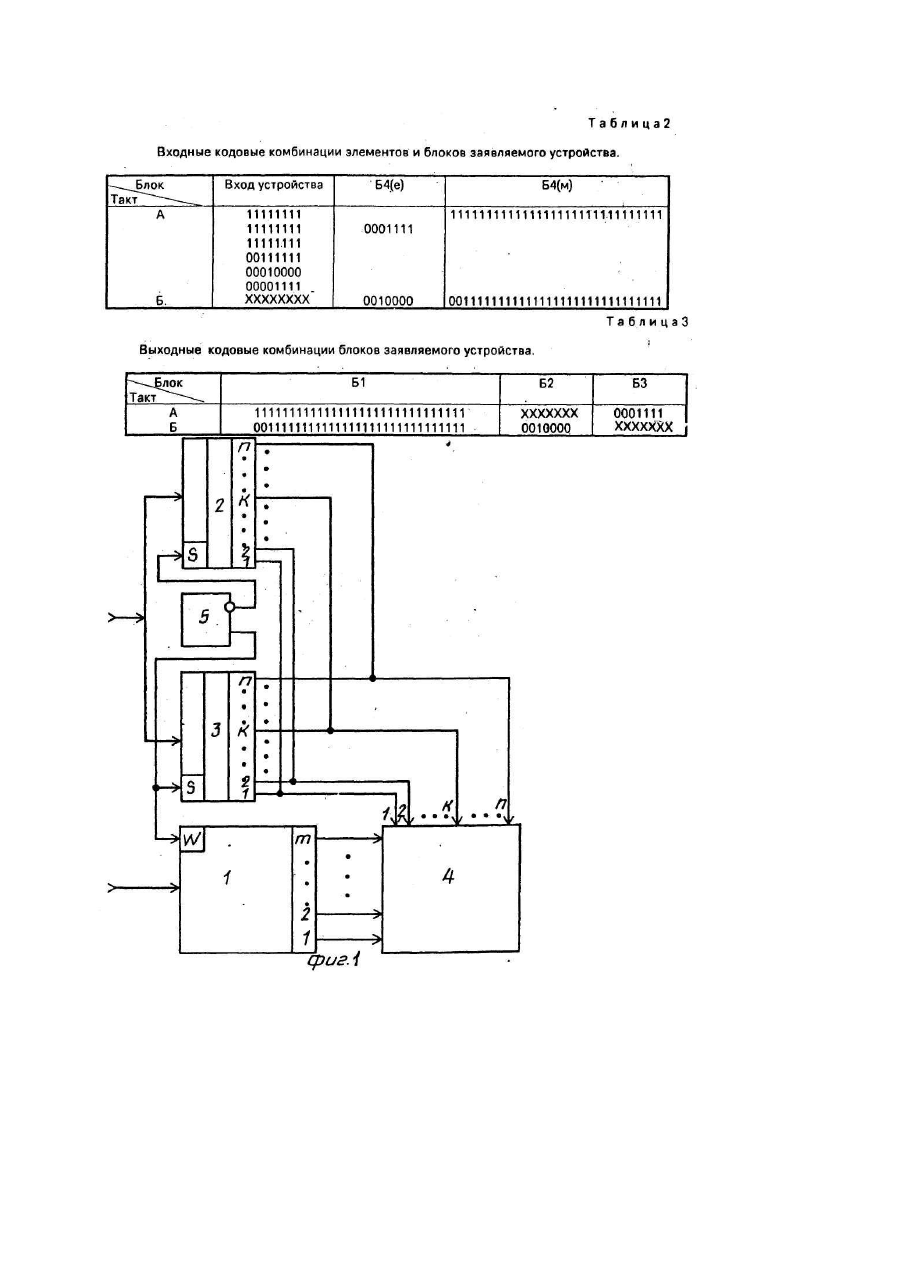

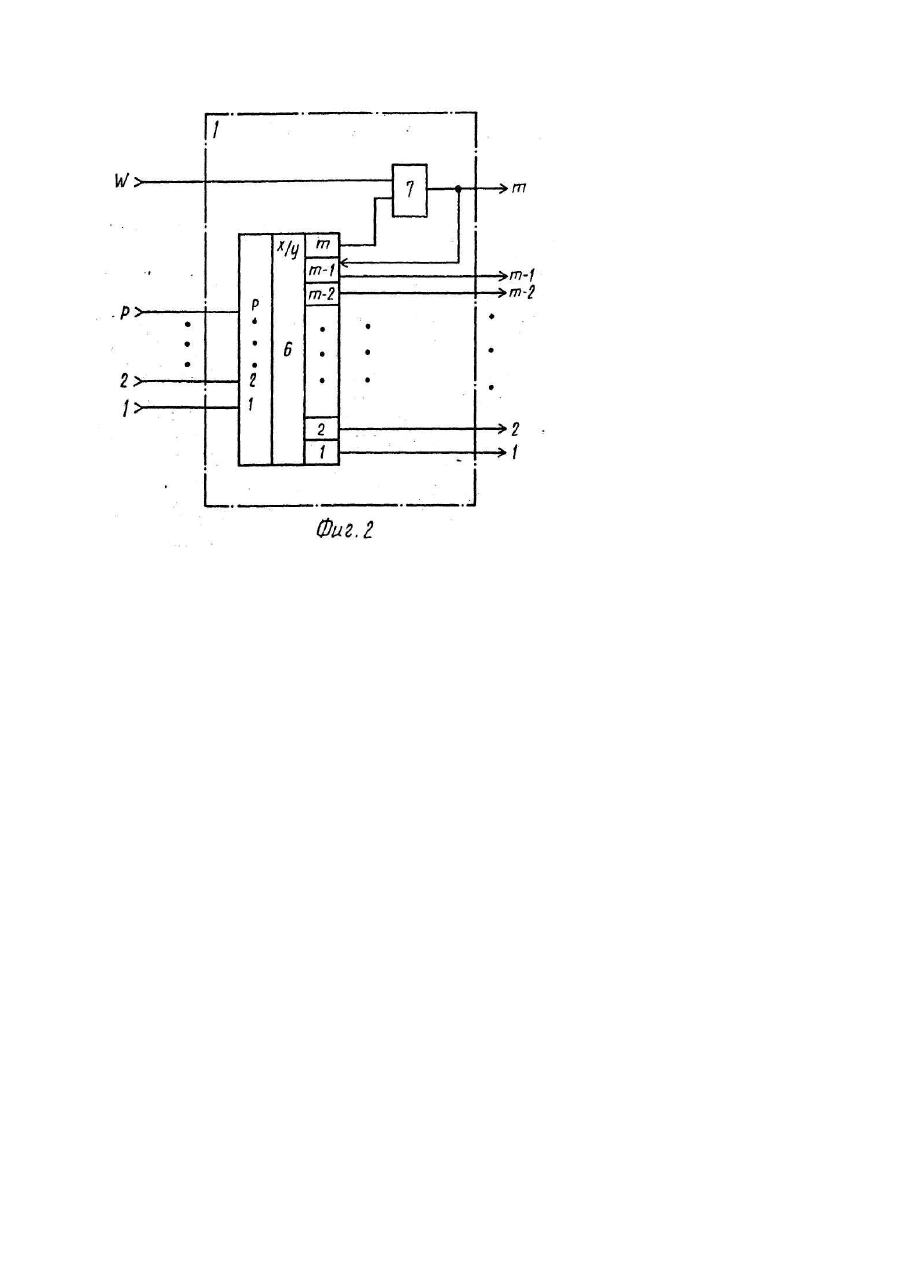

Изобретение относится к измерительной технике, может быть использовано при создании приборов со световой шкалой, в системах регистрации информации на светочувствительный носитель, а также в приборах с механическими индикаторными и регистрирующими устройствами. Цель изобретения - упрощение устройства. На фиг.1 представлена функциональная схема устройства; на фиг.2 - показан пример реализации блока 1 устройства. Устройство содержит первый, второй и третий блоки 1-3 преобразования кодов, блок 4 регистрации, генератор 5 импульсов. Блок 1 содержит преобразователь 6 кодов и элемент ИЛИ 7. Устройство работает следующим образом. На входы устройства поступает код числа в виде NM=mN+М. На входы блока 1 поступает код младшего разряда М, а на входы блоков 2 и 3 - код старшего разряда N. Устройство работает в два такта. Такту А соответствует наличие потенциала логической единицы на прямом выходе генератора 5, а такту Б - потенциал логического нуля. В такт А блок 1 преобразует код числа М в m-разрядную кодовую комбинацию вида 11...1, где m - количество входов младших разрядов в блоке 4. Выходы блока 2 находятся в третьем состоянии. Блок 3 трансформирует код числа N в n-разрядную кодовую комбинацию вида 00...011...1, содержащую N единиц. Следовательно, в такт А на входы блока 4 по младшим разрядам поступают m-разрядный код вида 11...1 и n-разрядный код вида 00...011...1, содержащий N единиц - по старшим разрядам. В такт Б блок 1 преобразует код числа М в m-разрядную кодовую комбинацию вида 00...011...1, содержащую М+1 единиц. Блок 2 трансформирует код числа N в n-разрядную кодовую комбинацию вида 00...010...0, содержащую единицу на N+1-ой позиции. Выходы блока 3 находятся в третьем состоянии. Следовательно, в такт Б на входы блока 4 по младшим разрядам подается mразрядный код вида 00...011...1, содержащий М+1 единиц, а по старшим разрядам n-разрядный код вида 00...010...0, содержащий единицу на N+1-ой позиции. В результате этого в такт А возбуждается N полных старших разрядов блока 4 из mN элементов, а в такт Б - N+1-й неполный старший разряд из М+1 элементов. Частоту тактового генератора выбирают таким образом, чтобы приемник информации воспринимал выходной сигнал в виде непрерывной контрастной линии из mN+М+1 возбужденных элементов, что соответствует выводу числа вида mN+М. Устройство реализовано с применением в качестве основной элементной базы микросхем серии КР580 и рассчитано для работы с регистратором информации на фотопленку, выполненным на основе 224 светодиодных элементов [см. Многоэлементные монолитные линейные шкалы для записи информации на фотопленку О.Р. Абдуллаев, В.С. Абрамов, П.С. Гарба и др. - Электронная техника, сер. 2. Полупроводниковые приборы, 1980, вып. 8(143), стр. 54-58]. Элементы были включены матрицей 7X32. Пример конкретной работы устройства при вводе числа "157" (на фотопленку регистрируются 224 значения от "000" до "223"). На вход устройства в шесть тактов поступает последовательно-параллельный код числа, подлежащего выводу. Входной код описывается табл. 1. Время преобразования последовательно-параллельного кода в параллельный 30мкс. Устройство работает с два такта. Тактовая частота 0.5кГц. Такту А соответствует наличие потенциала логической единицы на прямом выходе генератора 5, а такту Б - наличие потенциала логического нуля. Работа устройства описывается картой потенциалов, приведенной в таблицах 2, 3. В них использованы следующие обозначения: Б4 (С) - входы старших разрядов блока 4 Б4 (м) - входы младших разрядов блока 4 Б1 - блок 1 преобразования кодов Б2 - блок 2 преобразования кодов Б3 - блок 3 преобразования кодов Х - третье состояние выходов В такт А возбуждаются четыре полных старши х разряда из 128 светодиодов, а в такт Б - пятый неполный старший разряд из 30 светодиодов. При частоте тактового генератора 500Гц на подвижной фотопленке регистрируются линии из 158 засвеченных элементарных участков, что соотве тствует выводу числа "157" (при выводе нулевого значения засвечивается один элементарный участок). При изменении входного сигнала регистрируемая линия в каждый момент времени имеет определенную длину, в результате чего на фотопленке строится гистограмма, отражающая изменение входного сигнала во времени.
