Ліфт аеропоршневий lap

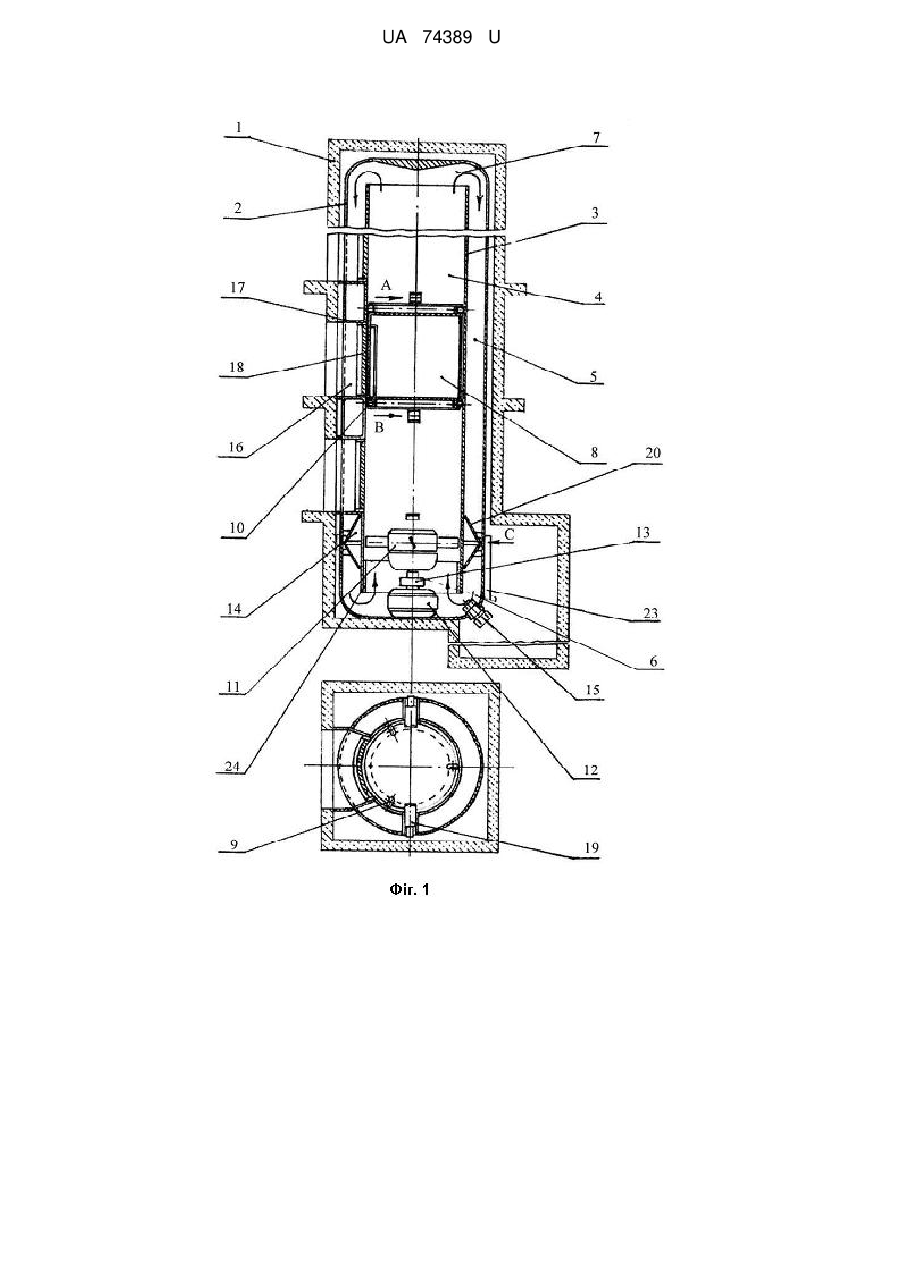

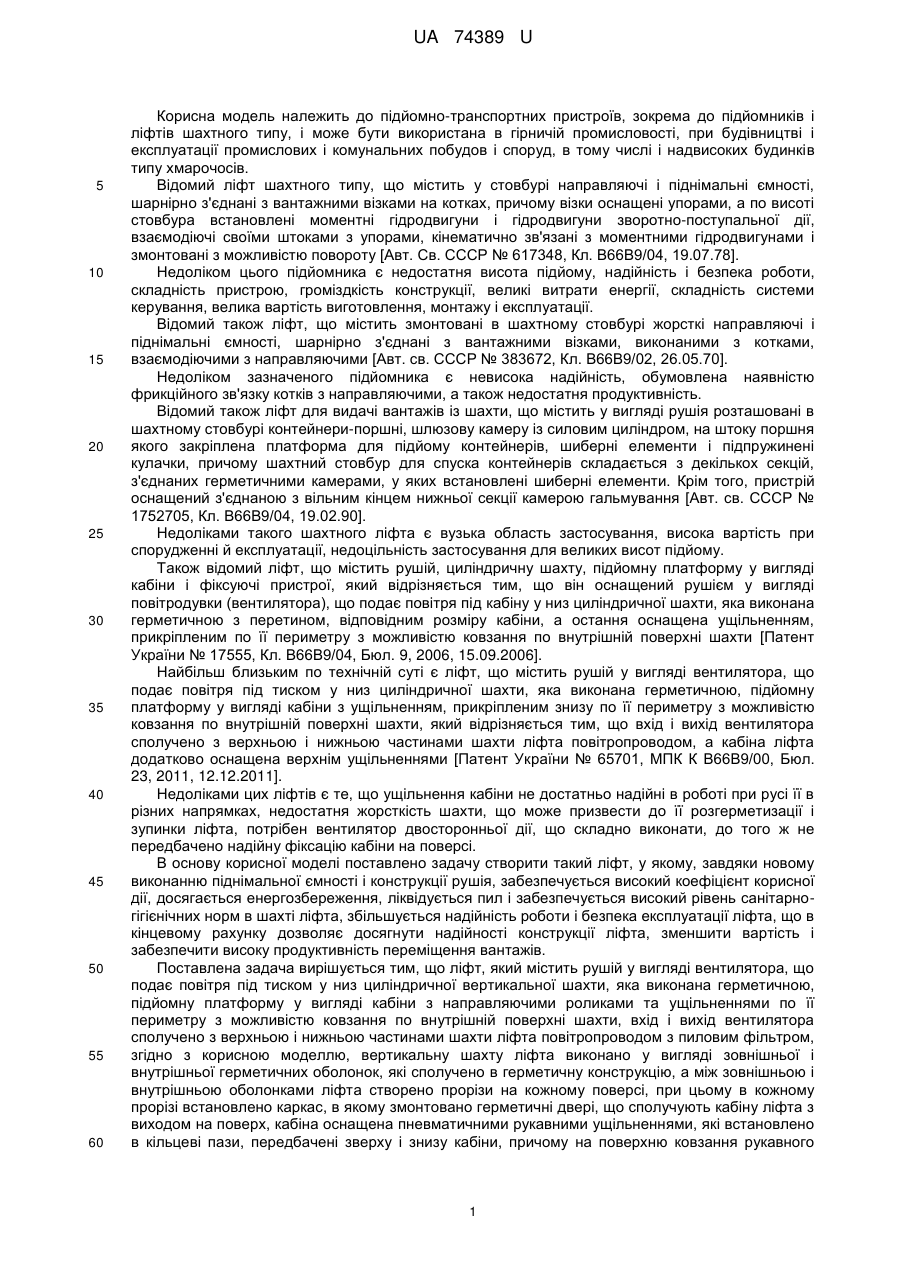

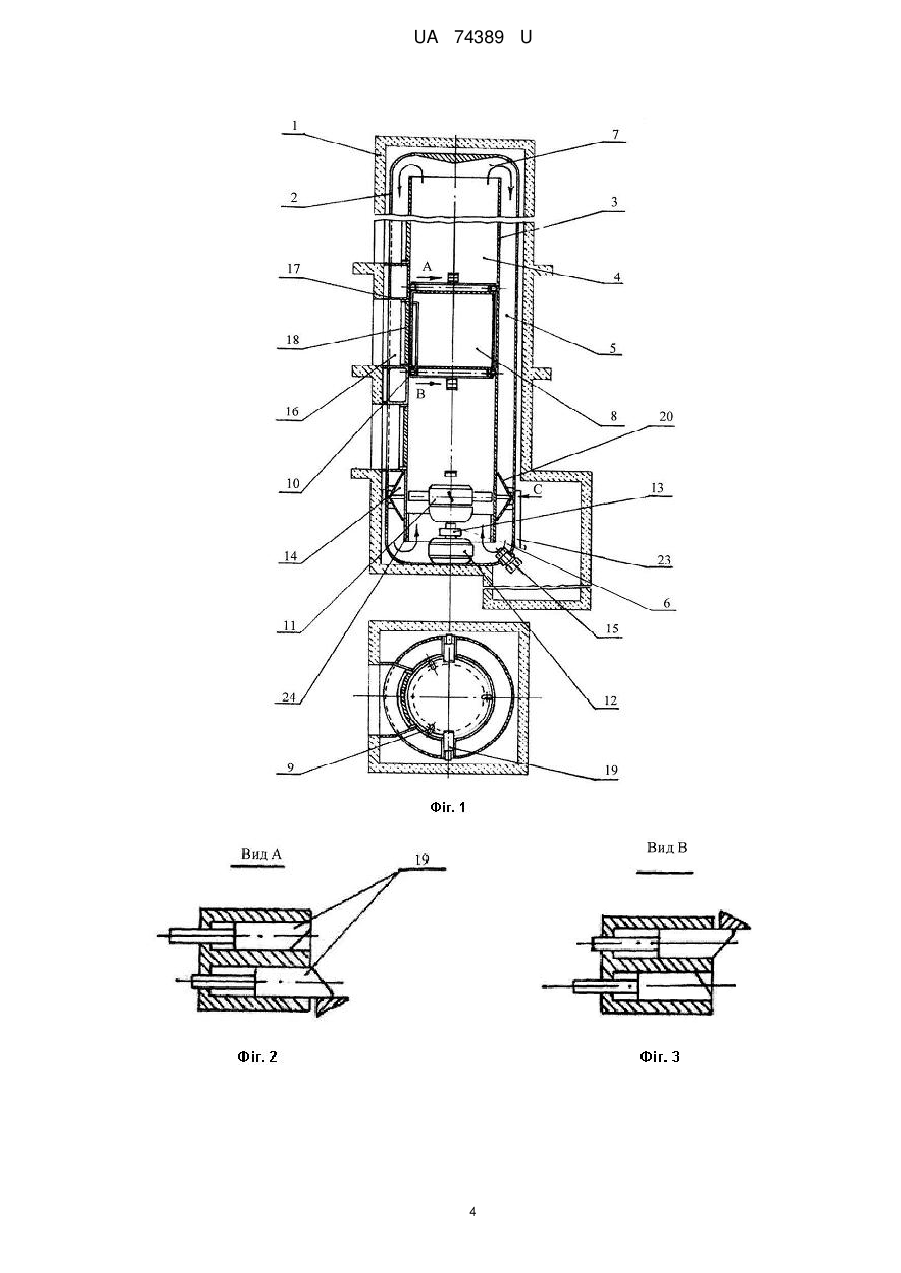

Реферат: UA 74389 U UA 74389 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до підйомно-транспортних пристроїв, зокрема до підйомників і ліфтів шахтного типу, і може бути використана в гірничій промисловості, при будівництві і експлуатації промислових і комунальних побудов і споруд, в тому числі і надвисоких будинків типу хмарочосів. Відомий ліфт шахтного типу, що містить у стовбурі направляючі і піднімальні ємності, шарнірно з'єднані з вантажними візками на котках, причому візки оснащені упорами, а по висоті стовбура встановлені моментні гідродвигуни і гідродвигуни зворотно-поступальної дії, взаємодіючі своїми штоками з упорами, кінематично зв'язані з моментними гідродвигунами і змонтовані з можливістю повороту [Авт. Св. СССР № 617348, Кл. В66В9/04, 19.07.78]. Недоліком цього підйомника є недостатня висота підйому, надійність і безпека роботи, складність пристрою, громіздкість конструкції, великі витрати енергії, складність системи керування, велика вартість виготовлення, монтажу і експлуатації. Відомий також ліфт, що містить змонтовані в шахтному стовбурі жорсткі направляючі і піднімальні ємності, шарнірно з'єднані з вантажними візками, виконаними з котками, взаємодіючими з направляючими [Авт. св. СССР № 383672, Кл. В66В9/02, 26.05.70]. Недоліком зазначеного підйомника є невисока надійність, обумовлена наявністю фрикційного зв'язку котків з направляючими, а також недостатня продуктивність. Відомий також ліфт для видачі вантажів із шахти, що містить у вигляді рушія розташовані в шахтному стовбурі контейнери-поршні, шлюзову камеру із силовим циліндром, на штоку поршня якого закріплена платформа для підйому контейнерів, шиберні елементи і підпружинені кулачки, причому шахтний стовбур для спуска контейнерів складається з декількох секцій, з'єднаних герметичними камерами, у яких встановлені шиберні елементи. Крім того, пристрій оснащений з'єднаною з вільним кінцем нижньої секції камерою гальмування [Авт. св. СССР № 1752705, Кл. В66В9/04, 19.02.90]. Недоліками такого шахтного ліфта є вузька область застосування, висока вартість при спорудженні й експлуатації, недоцільність застосування для великих висот підйому. Також відомий ліфт, що містить рушій, циліндричну шахту, підйомну платформу у вигляді кабіни і фіксуючі пристрої, який відрізняється тим, що він оснащений рушієм у вигляді повітродувки (вентилятора), що подає повітря під кабіну у низ циліндричної шахти, яка виконана герметичною з перетином, відповідним розміру кабіни, а остання оснащена ущільненням, прикріпленим по її периметру з можливістю ковзання по внутрішній поверхні шахти [Патент України № 17555, Кл. В66В9/04, Бюл. 9, 2006, 15.09.2006]. Найбільш близьким по технічній суті є ліфт, що містить рушій у вигляді вентилятора, що подає повітря під тиском у низ циліндричної шахти, яка виконана герметичною, підйомну платформу у вигляді кабіни з ущільненням, прикріпленим знизу по її периметру з можливістю ковзання по внутрішній поверхні шахти, який відрізняється тим, що вхід і вихід вентилятора сполучено з верхньою і нижньою частинами шахти ліфта повітропроводом, а кабіна ліфта додатково оснащена верхнім ущільненнями [Патент України № 65701, МПК К В66В9/00, Бюл. 23, 2011, 12.12.2011]. Недоліками цих ліфтів є те, що ущільнення кабіни не достатньо надійні в роботі при русі її в різних напрямках, недостатня жорсткість шахти, що може призвести до її розгерметизації і зупинки ліфта, потрібен вентилятор двосторонньої дії, що складно виконати, до того ж не передбачено надійну фіксацію кабіни на поверсі. В основу корисної моделі поставлено задачу створити такий ліфт, у якому, завдяки новому виконанню піднімальної ємності і конструкції рушія, забезпечується високий коефіцієнт корисної дії, досягається енергозбереження, ліквідується пил і забезпечується високий рівень санітарногігієнічних норм в шахті ліфта, збільшується надійність роботи і безпека експлуатації ліфта, що в кінцевому рахунку дозволяє досягнути надійності конструкції ліфта, зменшити вартість і забезпечити високу продуктивність переміщення вантажів. Поставлена задача вирішується тим, що ліфт, який містить рушій у вигляді вентилятора, що подає повітря під тиском у низ циліндричної вертикальної шахти, яка виконана герметичною, підйомну платформу у вигляді кабіни з направляючими роликами та ущільненнями по її периметру з можливістю ковзання по внутрішній поверхні шахти, вхід і вихід вентилятора сполучено з верхньою і нижньою частинами шахти ліфта повітропроводом з пиловим фільтром, згідно з корисною моделлю, вертикальну шахту ліфта виконано у вигляді зовнішньої і внутрішньої герметичних оболонок, які сполучено в герметичну конструкцію, а між зовнішньою і внутрішньою оболонками ліфта створено прорізи на кожному поверсі, при цьому в кожному прорізі встановлено каркас, в якому змонтовано герметичні двері, що сполучують кабіну ліфта з виходом на поверх, кабіна оснащена пневматичними рукавними ущільненнями, які встановлено в кільцеві пази, передбачені зверху і знизу кабіни, причому на поверхню ковзання рукавного 1 UA 74389 U 5 10 15 20 25 30 35 40 45 50 55 60 ущільнення і на відповідну поверхню шахти нанесено антифрикційне покриття, на кожному поверсі встановлено стопори з односторонніми скосами, при цьому стопори мають горизонтальні поверхні зі сторони кабіни, між зовнішньою і внутрішньою оболонками шахти встановлено пиловий фільтр двосторонньої дії, який виконано з двох кільцевих конусних фільтроелементів з протилежним нахилом конусів, на яких встановлено завихрювачі і сполучено отвором з загальним пилозбірником, а знизу на внутрішній оболонці шахти встановлено циліндричний шибер. Технічна суть і принцип дії запропонованого аеропоршневого ліфта LAP пояснюється кресленнями, де на фіг. 1 зображено ліфт у повздовжньому перерізі, на фіг. 2 вид А, на фіг. 3 вид В, на фіг. 4 вид С. Ліфт аеропоршневий LAP має циліндричну вертикальну шахту 1, яка виконана у вигляді герметичної зовнішньої 2 та внутрішньої 3 концентричних циліндричних оболонок, які створюють внутрішню 4 та зовнішню 5 порожнини і сполучені між собою за допомогою нижнього 6 та верхнього 7 циліндричних прорізів. У внутрішній порожнині 4 переміщується кабіна ліфта 8 з направляючими роликами 9 та ущільненнями 10, прикріпленими знизу і зверху по її периметру з можливістю ковзання по внутрішній поверхні шахти. Рушій ліфта виконано у вигляді вентилятора 11, електродвигуна 12 та обгінної муфти 13. Вентилятор 11 при підйомі кабіни 8 забирає повітря над кабіною ліфта через верхній проріз 7 та зовнішньої порожнини 5 через пилові фільтри 14 та нижній проріз 6, спрямовує потік повітря у низ внутрішньої порожнини 4. Зовнішня оболонка 2 з'єднана з навколишнім середовищем за допомогою зворотного клапана 15. Між зовнішньою 2 і внутрішньою 3 оболонками ліфта створено герметичні прорізи 16 на кожному поверсі, при цьому в кожному прорізі встановлено каркаси 17, в яких змонтовано герметичні двері 18, що сполучують кабіну ліфта з виходом на кожному поверсі. На внутрішній оболонці 3 кожного поверху встановлено стопори 19 з односторонніми скосами, при цьому стопори 19 мають горизонтальні поверхні зі сторони кабіни 8. У нижній частині зовнішньої порожнини 5 шахти 1 встановлено пиловий фільтр 14 двосторонньої дії, який виконано з двох кільцевих конусних фільтроелементів 20 з протилежним нахилом конусів, які утворюють на зовнішній оболонці 2 єдину лінію злуки, з обох сторін якої встановлено два завихрювачі 21 і яку сполучено отвором 22 з загальним пилозбірником 23, а знизу на внутрішній оболонці 3 шахти встановлено циліндричний шибер 24. Ліфт аеропоршневий LAP працює у такий спосіб. При роботі вентилятора 11 повітря під заданим тиском Ρ подається у нижню частину внутрішньої порожнини шахти 1, де знаходиться кабіна 8. Одночасно тим же вентилятором 11 відсмоктується повітря з верхньої частини внутрішньої порожнини 4 над кабіною 8 ліфта, чим створюється розрідження - Р. Завдяки ущільненням 10 по периметру зверху і знизу кабіни 8 перепад тиску створює підйомну силу. Коли вона перевищить вагу кабіни 8, остання починає підніматись. Рукавні ущільнення 10 ковзають по внутрішній поверхні шахти 1 оболонки 3. Швидкість пересування кабіни 8 дорівнює швидкості повітряного потоку від вентилятора 11. Для зупинки кабіни 8 достатньо зупинити двигун 12 вентилятора 11. Спуск кабіни 8 у шахті 1 проводять за рахунок перепуску повітря з нижньої части порожнини 4 через вентилятор 11 в зовнішню порожнину 5 під дією ваги кабіни 8, що дозволяє одночасно проводити рекуперацію енергії за допомогою двигуна 12. Це забезпечує високий коефіцієнт корисної дії і значне енергозбереження. Для підйому п'ятьох людей сумарною вагою 4 кН зі швидкістю 1 м/с при площі кабіни 1 м потрібен перепад тиску повітря лише 4 кПа та витрата потоку повітря дорівнює 1 м/с, що забезпечує вентилятор з потужністю 5-7 кВт з урахуванням його аеродинамічних характеристик. При відключенні електричної енергії для фіксування кабіни 8 циліндричний шибер 24 під дією своєї ваги перекриває нижній циліндричний проріз 6, що зупиняє рух повітря, чим гарантується повна безпека експлуатації. Ту ж саму функцію циліндричний шибер 24 виконує при будь-яких аварійних або катастрофічних ситуаціях (наприклад при великих пошкодження оболонок 2 і 3 із-за терористичних актів, пожеж, землетрусів, руйнування конструкцій і т.д.). В цих випадках повітря буде виходити через отвір у шахті 1, при цьому кабіна 8 буде поступово спускатись до рівня створеного отвору, якщо цей отвір знизу, або буде нерухомою, якщо цей отвір зверху. Завдяки тому, що вертикальну шахту 1 ліфта виконано у вигляді зовнішньої 2 і внутрішньої 3 герметичних оболонок, які сполучено в герметичну конструкцію, в якій створено прорізи 16 на кожному поверсі, при цьому в кожному прорізі 16 встановлено каркас 17, в якому змонтовано герметичні двері 18, що сполучують кабіну 8 ліфта з виходом на поверх, чим забезпечується вдвічі менший тиск в шахті 1 ліфта, що значно підвищує коефіцієнт корисної дії ліфта, а 2 UA 74389 U 5 10 15 20 25 30 оболонки 2 і 3 шахти 1 можуть мати вдвічі меншу товщину і масу, також вдвічі зменшуються витоки повітря через нещільності шахти, досягається достатня жорсткість конструкції, яку можна монтувати навіть на зовнішній стороні будівлі будь-якої висоти. Те, що кабіну 8 оснащено пневматичними рукавними ущільненнями 10, які встановлено в кільцеві пази, передбачені зверху і знизу кабіни 8, причому на поверхню ковзання рукавного ущільнення 10 і на відповідну поверхню шахти 1 нанесено антифрикційне покриття, забезпечує зменшення витоку повітря з оболонок 2 і 3 ліфта і витрати енергії на тертя. Завдяки тому, що на кожному поверсі встановлено стопори 19 з односторонніми скосами, а стопори мають горизонтальні поверхні зі сторони кабіни 8, досягається надійне фіксування кабіни 8 на потрібному поверсі і нерухомість ліфта при зміні його навантаження. На кінцевій частині внутрішньої оболонки 3 шахти 1 змонтовано циліндричний шибер 24, який при зупинці кабіни 8 герметично перекриває зовнішню і внутрішню порожнини шахти 1, а також дозволяє керувати швидкістю потоку повітря під кабіною 8. Те, що між зовнішньою і внутрішньою оболонками шахти встановлено пиловий фільтр двосторонньої дії, який виконано з двох кільцевих конусних фільтроелементів з протилежним нахилом конусів, на яких встановлено завихрювачі і сполучено отвором з загальним пилозбірником, а знизу на внутрішній оболонці шахти встановлено циліндричний шибер дозволяє досягнути очищення потоків повітря навіть при зміні його напрямку в обох оболонках від пилу і забруднення, а завихрювачі забезпечують цілеспрямований рух забруднень в пилову камеру, що в цілому значно покращує санітарно-гігієнічні умови експлуатації ліфта і збільшує термін експлуатації обладнання ліфта. Таким чином, запропонована конструкція ліфта дозволяє, завдяки новому виконанню конструкції шахти, а саме нового розподілення повітря за допомогою зовнішньої порожнини, використанню встановлених в кабіні пневматичних рукавних ущільнень та стопорів, пилових фільтрів і рекуперації енергії при зворотному русі кабіни униз, досягнуті простота і надійність конструкції, висока безпека експлуатації, мала вартість і висока продуктивність переміщення вантажів. Особливо великі переваги корисної моделі при застосуванні в спорудах, хмарочосах і конструкціях з великою висотою підйому (наприклад шахтах великої глибини), бо його конструкція і показники не залежать від висоти підйому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Ліфт аеропоршневий, що містить рушій ліфта у вигляді вентилятора, що подає повітря під тиском у низ циліндричної вертикальної шахти, підйомну платформу у вигляді кабіни з направляючими роликами та ущільненнями, прикріпленими знизу і зверху по її периметру з можливістю ковзання по внутрішній поверхні шахти, причому вхід і вихід вентилятора сполучено з верхньою і нижньою частинами порожнини шахти ліфта повітропроводом з очищувальним фільтром, який відрізняється тим, що вертикальну шахту ліфта виконано у вигляді зовнішньої і внутрішньої герметичних оболонок, які сполучено в герметичну конструкцію, а між зовнішньою і внутрішньою оболонками ліфта створено прорізи на кожному поверсі, при цьому в кожному прорізі встановлено каркас, в якому змонтовано герметичні двері, що сполучують кабіну ліфта з виходом на поверх. 2. Ліфт аеропоршневий за п. 1, який відрізняється тим, що кабіна оснащена пневматичними рукавними ущільненнями, які встановлено в кільцеві пази, передбачені зверху і знизу кабіни, причому на поверхню ковзання рукавного ущільнення і на відповідну поверхню шахти нанесено антифрикційне покриття. 3. Ліфт аеропоршневий зап. 1, який відрізняється тим, що на кожному поверсі встановлено стопори з односторонніми скосами, при цьому стопори мають горизонтальні поверхні зі сторони кабіни. 4. Ліфт аеропоршневий за п. 1, який відрізняється тим, що між зовнішньою і внутрішньою оболонками шахти встановлено пиловий фільтр двосторонньої дії, який виконано з двох кільцевих конусних фільтроелементів з протилежним нахилом конусів, на яких встановлено завихрювачі і сполучено отвором з загальним пилозбірником, а знизу на внутрішній оболонці шахти встановлено циліндричний шибер. 3 UA 74389 U 4 UA 74389 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
