Підшипниковий вузол з водяним мастилом вертикальної гідромашини
Номер патенту: 16455
Опубліковано: 29.08.1997
Автори: Скляр Олексій Васильович, Маргулис Леонід Якович, Веремеєнко Ігор Степанович, Шилов Валерій Павлович, Галайко Анатолій Павлович
Формула / Реферат

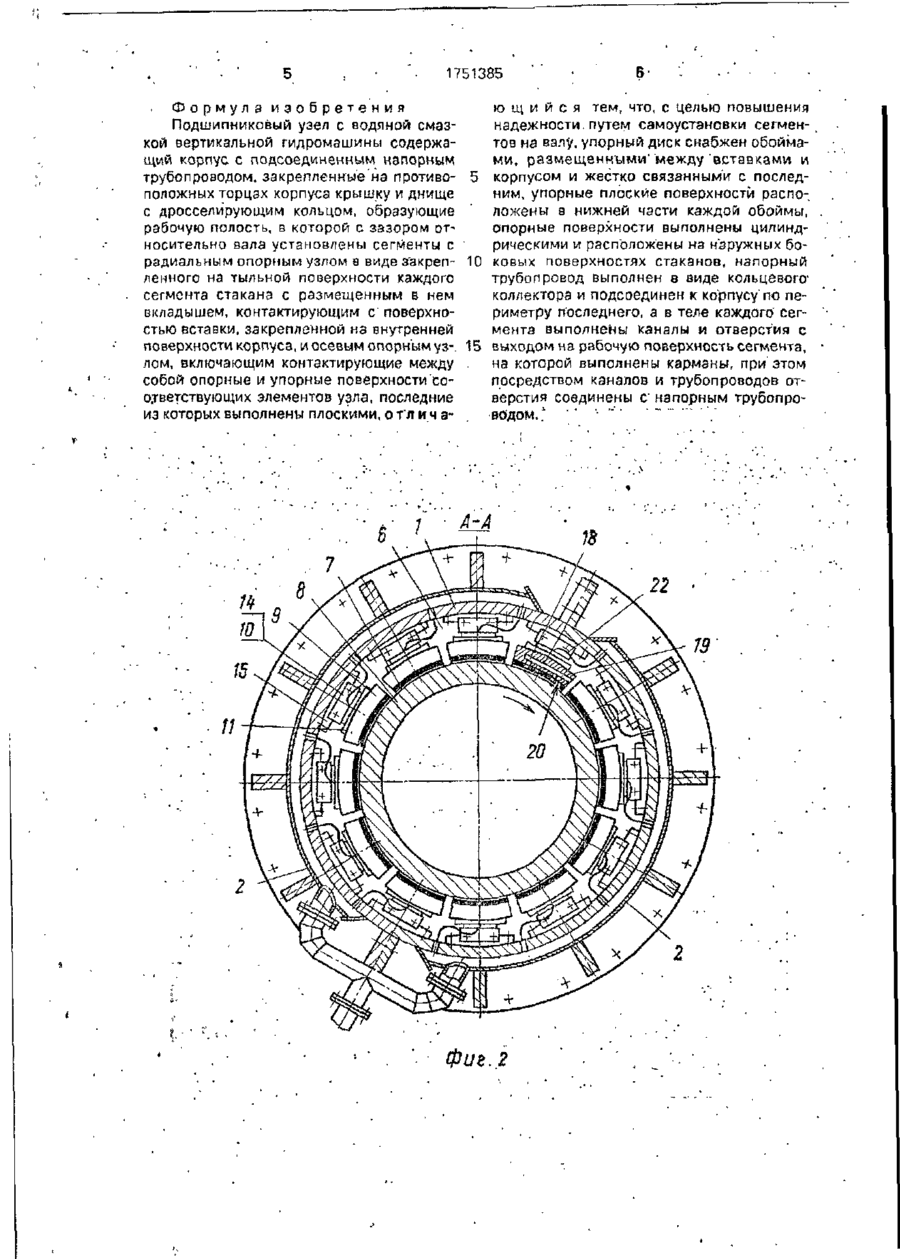

Подшипниковый узел с водяной смазкой вертикальной гидромашины, содержащий корпус с подсоединенным напорным трубопроводом, закрепленные на противоположных торцах корпуса крышку и днище с дросселирующим кольцом, образующие рабочую полость, в которой с зазором относительно вала установлены сегменты с радиальным опорным узлом в виде закрепленного на тыльной поверхности каждого сегмента стакана с размещенным в нем вкладышем, контактирующим с поверхностью вставки, закрепленной на внутренней поверхности корпуса, и осевым опорным узлом, включающим контактирующие между собой опорные и упорные поверхности соответствующих элементов узла, последние из которых выполнены плоскими, отличающийся тем, что. с целью повышения надежности путем самоустановки сегментов на валу, упорный диск снабжен обой-мами, размещенными между вставками и корпусом и жестко связанными с последним, упорные плоские поверхности расположены в нижней части каждой обоймы, опорные поверхности выполнены цилиндрическими и расположены на наружных боковых поверхностях стаканов, напорный трубопровод выполнен в ридс кольцевого коллектора и подсоединен к корпусу по периметру последнего, а в теле каждого сегмента выполнены каналы и отверстия с выходом на рабочую поверхность сегмента, на которой выполнены карманы, при этом посредством каналов и трубопроводов отверстия соединены с напорным трубопроводом.
Текст

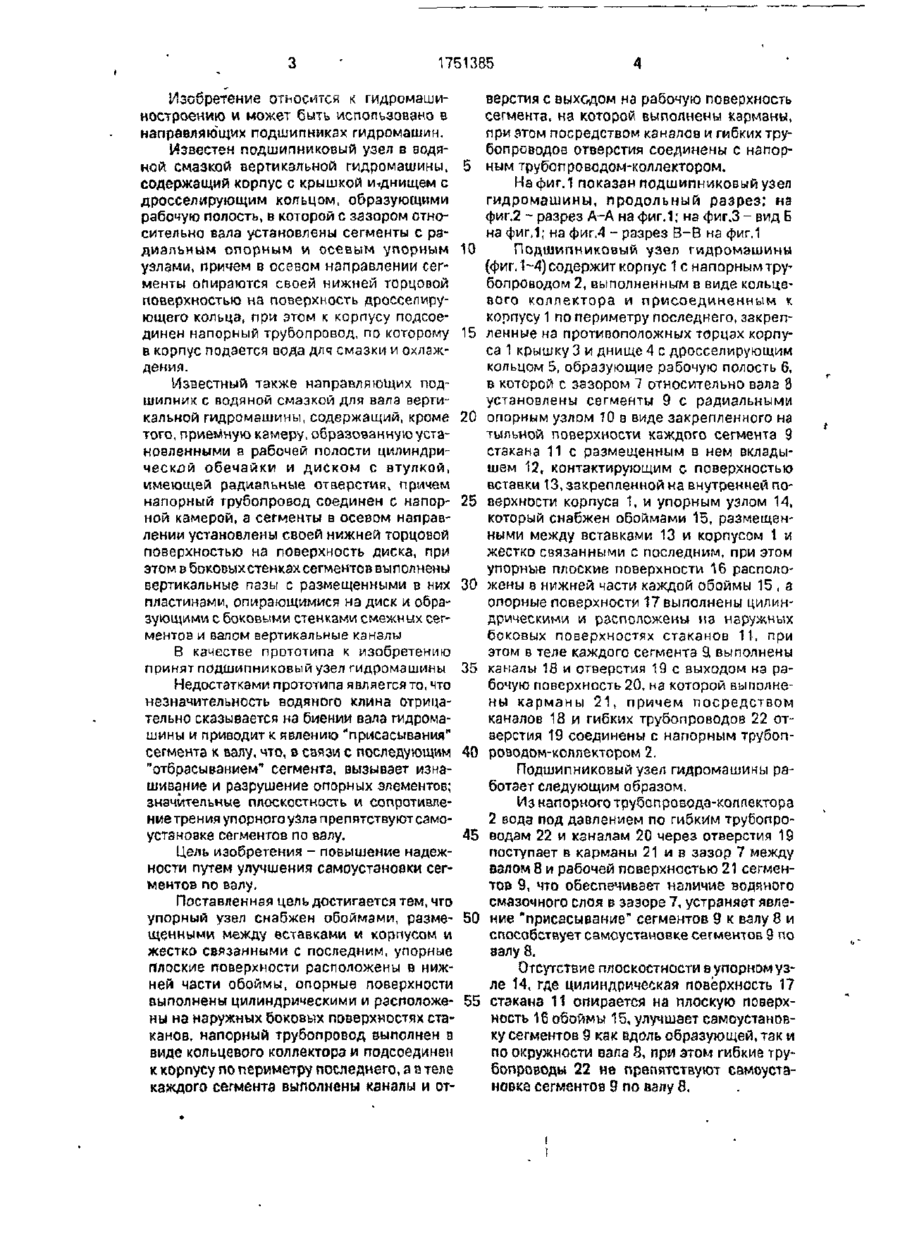

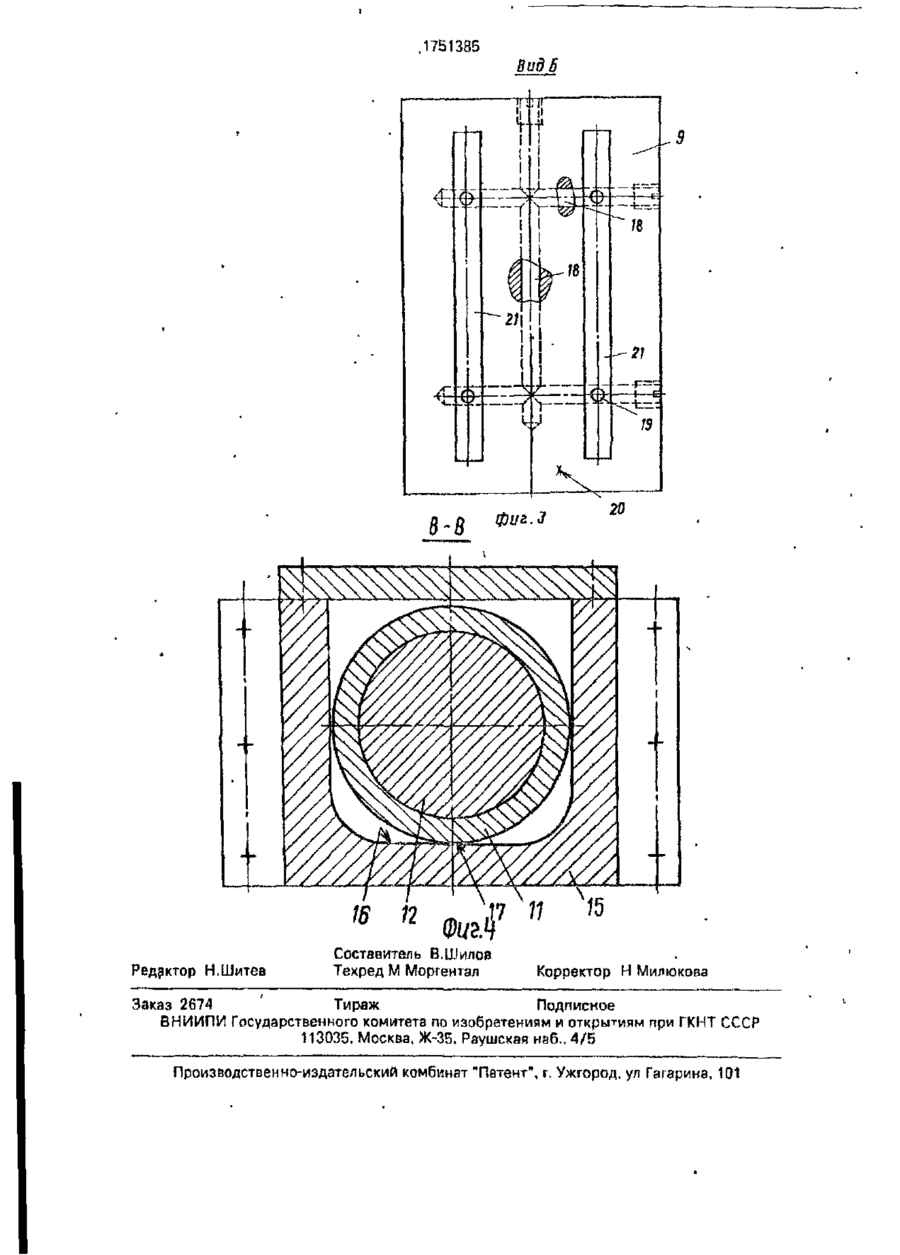

Использование: в направляющих подшипниках гидромашин. Сущность изобретения: каждый упорный узел 14 снабжен вставкой 13 и обоймой (О) 15. О 15 размещена между вставкой 13 и корпусом (К) 1 и жестко связана с последним. В нижней части каждой О 15 расположена плоская упорная поверхность 16. Опорные поверхности 17 выполнены цилиндрическими и расположены на наружных боковых поверхностях стаканов 11. Напорный трубопровод 8 выполнен в виде кольцевого коллектора и подсоединен к К 1 по периметру последнего. В теле каждого сегмента (С) 9 выполнены каналы 18 и отверстия 19 с выходом нэ рабочую поверхность 20. На поверхности 20 каждого С 9 выполнены карманы 21. При этом посредством каналов 18 и трубопроводов. 22 отверстия 19 соединены с трубопроводом 8. 4 ил. СП со 00 (Л Фиг.] 1751385 Изобретение относится к гидромашиверстия с выходом на рабочую поверхность ностроению и может быть использовано в сегмента, на которой выполнены карманы, направляющих подшипниках гидромашин. при этом посредством канзлов и гибких труИзвестен подшипниковый узел в водябопроводов отверстия соединены с напорной смазкой вертикальной гидромашины, 5 ным трубопроводом-коллектором. содержащий корпус с крышкой и*днищем с На фиг.1 показан подшипниковый узел дросселирующим кольцом, образующими гидромашины, продольный разрез; на рабочую полость, в которой с зазором отнофиг.2 - разрез А-А на фиг.1; на фиг.З - вид Б сительно вала установлены сегменты с рана фиг.1; на фиг.4 - разрез В-В на фиг.1 диальным опорным и осевым упорным 10 Подшипниковый узел гидромашины узлами, причем в осевом направлении сег(фиг. 1-4) содержит корпус 1 с напорным трументы опираются своей нижней торцовой бопроводом 2, выполненным в виде кольцеповерхностью на поверхность дросселирувого коллектора и присоединенным к ющего кольца, при этом к корпусу подсоекорпусу 1 по периметру последнего, закрепдинен напорный трубопровод, по которому 15 ленные на противоположных торцах корпув корпус подается вода длч смазки и охлажса 1 крышку 3 и днище 4 с дросселирующим дения. кольцом 5, образующие рабочую полость 6, й которой с зазором 7 относительно вала 8 Известный также направляющих подустановлены сегменты 9 с радиальными шипник с водяной смазкой для вала вертикальной гидромашины, содержащий, кроме 20 опорным узлом 70 в виде закрепленного на того, приемную камеру, образованную устатыльной поверхности каждого сегмента 9 новленными в рабочей полости цилиндристакана 1 1 с размещенным в нем вкладыческий обечайки и диском с втулкой, шем 12, контактирующим с поверхностью имеющей радиальные отверстия, причем вставки 13, закрепленной на внутренней понапорный трубопровод соединен с напор- 25 верхности корпуса 1, и упорным узлом 14, ной камерой, а сегменты в осевом направкоторый снабжен обоймами 15, размещенлении установлены своей нижней торцовой ными между вставками 13 и корпусом 1 и поверхностью на поверхность диска, при жестко связанными с последним, при этом этом D боковых стенках сегментов выполнены упорные плоские поверхности 16 располовертикальные пазы с размещенными в них 30 жены в нижней части каждой обоймы 15 , а пластинами, опирающимися на диск и обраопорные поверхности 17 выполнены цилинзующими с боковыми стенками смежных сегдрическими и расположены на наружных ментов и валом вертикальные каналы боковых поверхностях стаканов 11, при этом в теле каждого сегмента 9, выполнены В качестве прототипа к изобретению принят подшипниковый узел гидромашины 35 каналы 18 и отверстия 19 с выходом на раНедостатками прототипа является то, что бочую поверхность 20, на которой выполненезначительность водяного клина отрицаны карманы 2 1 , причем посредством тельно сказывается на биении вала гидромаканалов 18 и гибких трубопроводов 22 отшины и приводит к явлению "присасывания" верстия 19 соединены с напорным трубопсегмента к валу, что, в связи с последующим 40 рово дом-кол лектором 2. "отбрасыванием" сегмента, вызывает изнаПодшипниковый узел гидромашииы рашивание и разрушение опорных элементов; ботает следующим образом. значительные плоскостность и сопротивлеИз напорного трубопровода-коллектора ние трения упорного узла препятствуют само2 вода под давлением по гибким трубопроустановке сегментов по валу. 45 водам 22 и каналам 20 через отверстия 19 Цель изобретения - повышение надежпоступает в карманы 21 и в зазор 7 между ности путем улучшения самоустаноаки сегвзлом 8 и рабочей поверхностью 21 сегменментов по валу. тов 9, что обеспечивает наличие водяного Поставленная цель достигается тем, что смазочного слоя в зазоре 7, устраняет явлеупорный узел снабжен обоймами, разме- 50 ние "присасывание" сегментов 9 к валу 8 и щенными между вставками и корпусом и способствует самоустановке сегментов 9 по жестко связанными с последним, упорные валу 8. плоские поверхности расположены в нижОтсутствие плоскостности в упорном узней части обоймы, опорные поверхности ле 14, где цилиндрическая поверхность 17 выполнены цилиндрическими и расположе- 55 стакана И опирается на плоскую поверхны на наружных боковых поверхностях станость 16 обоймы 15, улучшает самоустановканов, напорный трубопровод выполнен в ку сегментов 9 как вдоль образующей, так и виде кольцевого коллектора и подсоединен по окружности вала 8, при этом гибкие трук корпусу по периметру последнего, а а теле бопроводы 22 не препятствуют самоустакаждого сегмента выполнены каналы и отновке сегментов 9 по валу 8. 1751385 Формула изобретения ю щ и й с я тем, что, с целью повышения Подшипниковый узел с водяной смазнадежности, путем самоустэновки сегменкой вертикальной гидромашины содержатов на валу, упорный диск снабжен обоймащий корпус с подсоединенным напорным ми, размещенными 1 между вставками и трубопроводом, закрепленны'е'нэ противо- 5 корпусом и жестко связанными с последположных торцах корпуса крышку и днище ним, упорные плоские поверхности распос дросселирующим кольцом, образующие ложены в нижней части каждой обоймы, рабочую полость, в которой с зазором отопорные поверхности выполнены цилиндносительно вала установлены сегменты с рическими и расположены на наружных борадиальным опорным узлом а виде закреп- 10 ковых поверхностях стаканов, напорный ленного на тыльной поверхности каждого трубопровод выполнен в виде кольцевого' сегмента стакана с размещенным в нем коллектора и подсоединен к корпусу по певкладышем, контактирующим с поверхнориметру последнего, а в теле каждого сегстью вставки, закрепленной на внутренней мента выполнены каналы и отверстия с поверхности корпуса, и осевым опорным уз-. 15 выходом на рабочую поверхность сегмента, лом, включающим контактирующие между на которой выполнены карманы, при этом собой опорные и упорные поверхности сопосредством каналов и трубопроводов отответствующих элементов узла, последние верстия соединены с напорным трубопроиз которых выполнены плоскими, о т"л ич аводом..1 ' ' ••'"'• ". А-А фи г..2 ,1751385 Вид 5 15 Редактор Н.Шитев Составитель В,Шилов Техред М Моргентал Корректор Н Милюкова Заказ 2674 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюBearing unit of vertical hydro-machine with water lubricant
Автори англійськоюVeremeienko Ihor Stepanovych, Halaiko Anatolii Pavlovych, Marhulis Leonid Yakovych, Skliar Oleksii Vasyliovych, Shylov Valerii Pavlovych
Назва патенту російськоюПодшипниковый узел с водяной смазкой вертикальной гидромашины
Автори російськоюВеремеенко Игорь Степанович, Галайко Анатолий Павлович, Маргулис Леонид Яковлевич, Скляр Алексей Васильевич, Шилов Валерий Павлович
МПК / Мітки
МПК: F03B 11/00
Мітки: гідромашини, вузол, вертикальної, водяним, підшипниковий, мастилом
