Спосіб виготовлення зм’якшувального вкладиша в протез нижньої кінцівки

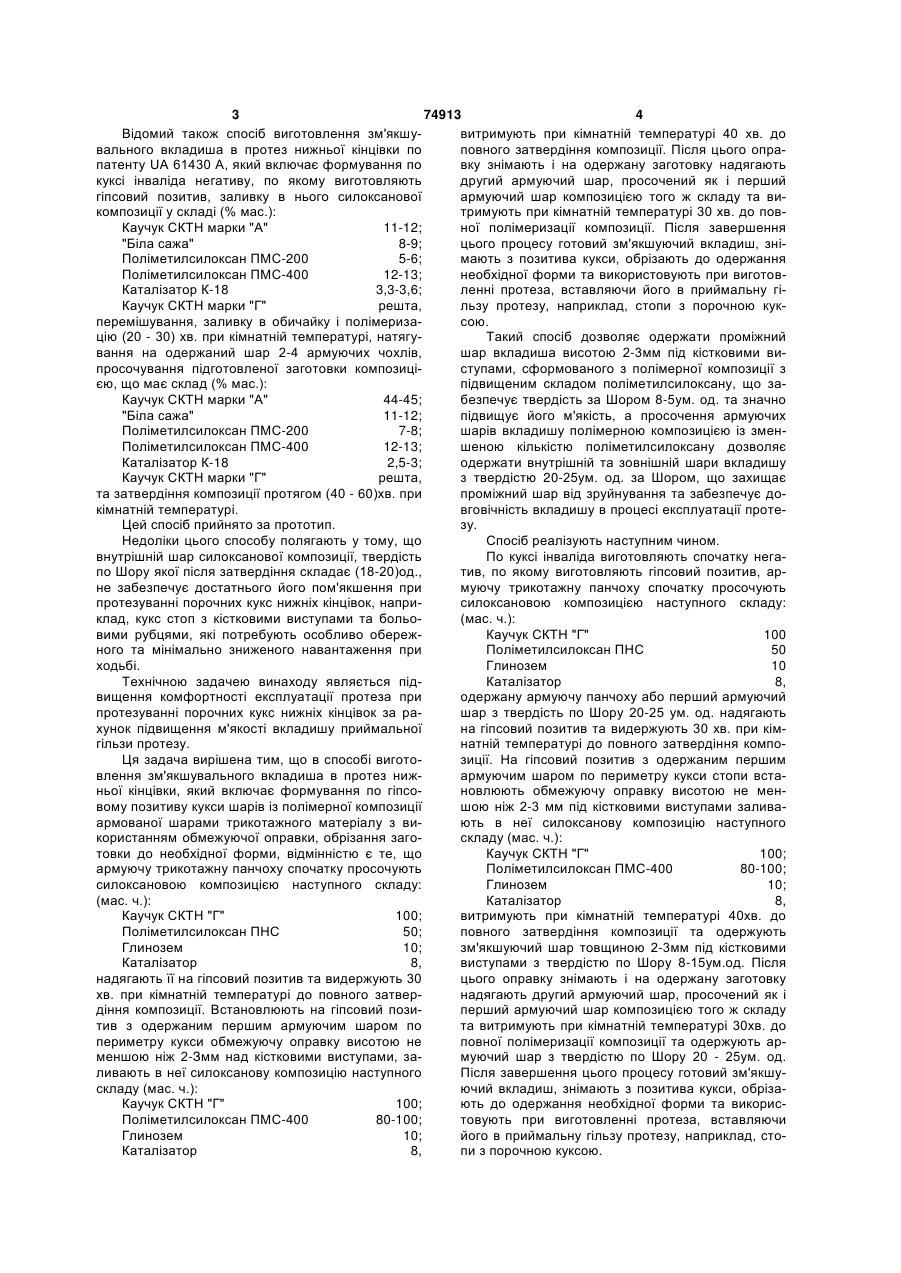

Спосіб виготовлення зм'якшувального вкладиша в протез нижньої кінцівки, що включає формування по гіпсовому позитиву кукси шарів із полімерної композиції, армованої шарами трикотажного матеріалу з використанням обмежуючої оправки, обрізання заготовки до необхідної форми, який відрізняється тим, що як армуючий C2 2 (19) 1 3 74913 4 Відомий також спосіб виготовлення зм'якшувитримують при кімнатній температурі 40 хв. до вального вкладиша в протез нижньої кінцівки по повного затвердіння композиції. Після цього опрапатенту UA 61430 А, який включає формування по вку знімають і на одержану заготовку надягають куксі інваліда негативу, по якому виготовляють другий армуючий шар, просочений як і перший гіпсовий позитив, заливку в нього силоксанової армуючий шар композицією того ж складу та викомпозиції у складі (% мас.): тримують при кімнатній температурі 30 хв. до повКаучук СКТН марки "А" 11-12; ної полімеризації композиції. Після завершення "Біла сажа" 8-9; цього процесу готовий зм'якшуючий вкладиш, зніПоліметилсилоксан ПМС-200 5-6; мають з позитива кукси, обрізають до одержання Поліметилсилоксан ПМС-400 12-13; необхідної форми та використовують при виготовКаталізатор К-18 3,3-3,6; ленні протеза, вставляючи його в приймальну гіКаучук СКТН марки "Г" решта, льзу протезу, наприклад, стопи з порочною кукперемішування, заливку в обичайку і полімеризасою. цію (20 - 30) хв. при кімнатній температурі, натягуТакий спосіб дозволяє одержати проміжний вання на одержаний шар 2-4 армуючих чохлів, шар вкладиша висотою 2-3мм під кістковими випросочування підготовленої заготовки композиціступами, сформованого з полімерної композиції з єю, що має склад (% мас.): підвищеним складом поліметилсилоксану, що заКаучук СКТН марки "А" 44-45; безпечує твердість за Шором 8-5ум. од. та значно "Біла сажа" 11-12; підвищує його м'якість, а просочення армуючих Поліметилсилоксан ПМС-200 7-8; шарів вкладишу полімерною композицією із зменПоліметилсилоксан ПМС-400 12-13; шеною кількістю поліметилсилоксану дозволяє Каталізатор К-18 2,5-3; одержати внутрішній та зовнішній шари вкладишу Каучук СКТН марки "Г" решта, з твердістю 20-25ум. од. за Шором, що захищає та затвердіння композиції протягом (40 - 60)хв. при проміжний шар від зруйнування та забезпечує докімнатній температурі. вговічність вкладишу в процесі експлуатації протеЦей спосіб прийнято за прототип. зу. Недоліки цього способу полягають у тому, що Спосіб реалізують наступним чином. внутрішній шар силоксанової композиції, твердість По куксі інваліда виготовляють спочатку негапо Шору якої після затвердіння складає (18-20)од., тив, по якому виготовляють гіпсовий позитив, арне забезпечує достатнього його пом'якшення при муючу трикотажну панчоху спочатку просочують протезуванні порочних кукс нижніх кінцівок, наприсилоксановою композицією наступного складу: клад, кукс стоп з кістковими виступами та больо(мас. ч.): вими рубцями, які потребують особливо обережКаучук СКТН "Г" 100 ного та мінімально зниженого навантаження при Поліметилсилоксан ПНС 50 ходьбі. Глинозем 10 Технічною задачею винаходу являється підКаталізатор 8, вищення комфортності експлуатації протеза при одержану армуючу панчоху або перший армуючий протезуванні порочних кукс нижніх кінцівок за рашар з твердість по Шору 20-25 ум. од. надягають хунок підвищення м'якості вкладишу приймальної на гіпсовий позитив та видержують 30 хв. при кімгільзи протезу. натній температурі до повного затвердіння компоЦя задача вирішена тим, що в способі виготозиції. На гіпсовий позитив з одержаним першим влення зм'якшувального вкладиша в протез нижармуючим шаром по периметру кукси стопи встаньої кінцівки, який включає формування по гіпсоновлюють обмежуючу оправку висотою не менвому позитиву кукси шарів із полімерної композиції шою ніж 2-3 мм під кістковими виступами заливаармованої шарами трикотажного матеріалу з виють в неї силоксанову композицію наступного користанням обмежуючої оправки, обрізання загоскладу (мас. ч.): товки до необхідної форми, відмінністю є те, що Каучук СКТН "Г" 100; армуючу трикотажну панчоху спочатку просочують Поліметилсилоксан ПМС-400 80-100; силоксановою композицією наступного складу: Глинозем 10; (мас. ч.): Каталізатор 8, Каучук СКТН "Г" 100; витримують при кімнатній температурі 40хв. до Поліметилсилоксан ПНС 50; повного затвердіння композиції та одержують Глинозем 10; зм'якшуючий шар товщиною 2-3мм під кістковими Каталізатор 8, виступами з твердістю по Шору 8-15ум.од. Після надягають її на гіпсовий позитив та видержують 30 цього оправку знімають і на одержану заготовку хв. при кімнатній температурі до повного затвернадягають другий армуючий шар, просочений як і діння композиції. Встановлюють на гіпсовий позиперший армуючий шар композицією того ж складу тив з одержаним першим армуючим шаром по та витримують при кімнатній температурі 30хв. до периметру кукси обмежуючу оправку висотою не повної полімеризації композиції та одержують арменшою ніж 2-Змм над кістковими виступами, замуючий шар з твердістю по Шору 20 - 25ум. од. ливають в неї силоксанову композицію наступного Після завершення цього процесу готовий зм'якшускладу (мас. ч.): ючий вкладиш, знімають з позитива кукси, обрізаКаучук СКТН "Г" 100; ють до одержання необхідної форми та викорисПоліметилсилоксан ПМС-400 80-100; товують при виготовленні протеза, вставляючи Глинозем 10; його в приймальну гільзу протезу, наприклад, стоКаталізатор 8, пи з порочною куксою. 5 74913 6 Приклад 1. Для отримання зм'якшуючого шаКаталізатор 8. ру, наприклад, з твердістю по Шору 15ум.од., беТаким чином, вибране співвідношення компоруть силоксанову композицію наступного складу нентів композиції дозволяє одержати проміжний (мас. ч.): шар зм'якшуючого вкладиша з потрібними харакКаучук СКТН "Г" 100; теристиками для використання в протезах стоп з Поліметилсилоксан ПМС 40 - 80; порочними куксами, а зовнішні шари за рахунок Глинозем 10; більшої твердості, забезпечують необхідну міцКаталізатор 8. ність виробу. Зм'якшення вкладиша підвищує коПриклад 2.Для отримання зм'якшуючого шару, мфортність при його використанні, при цьому шанаприклад, з твердістю по Шору 8ум. од., беруть ри вкладиша надійно сполучаються між собою в силоксанову композицію наступного складу (мас. процесі полімеризації, забезпечуючи необхідний ч.): період експлуатації. Все це підвищує рівень соціаКаучук СКТН "Г" 100; льно-трудової реабілітації інвалідів з особливо Поліметилсилоксан ПМС 40 - 100; складними для протезування куксами. Глинозем 10; Комп’ютерна верстка M. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
