Спосіб виготовлення протезно-ортопедичних виробів

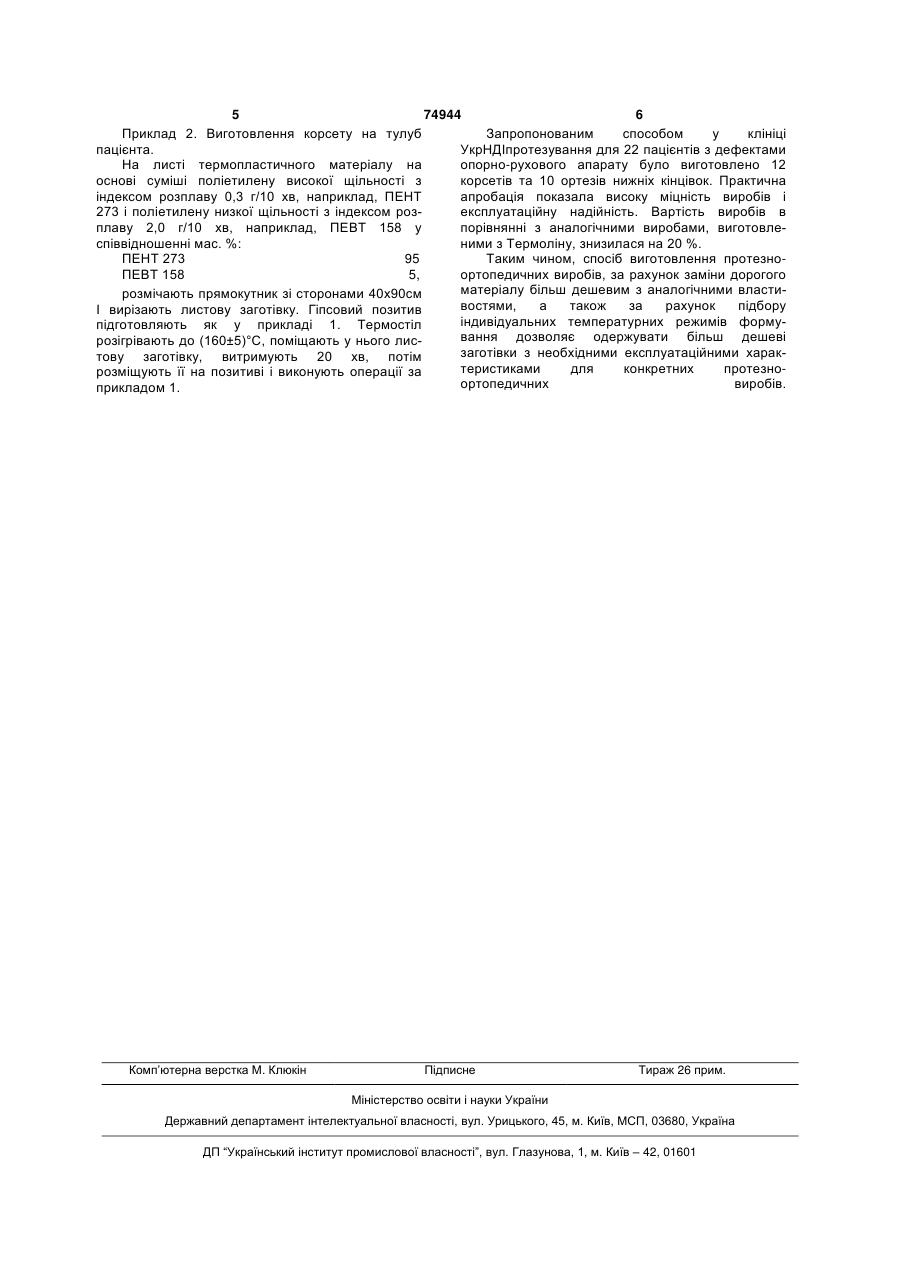

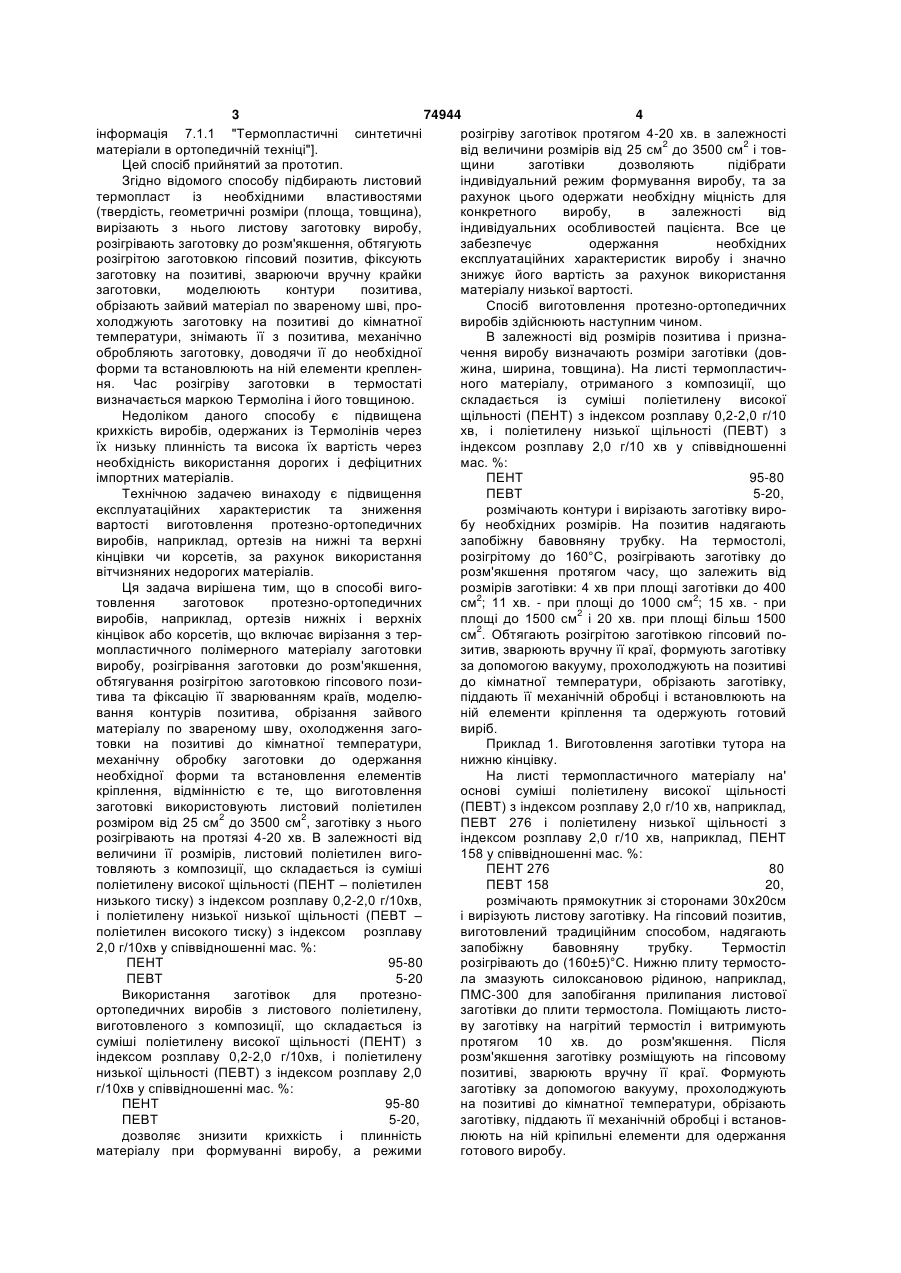

Спосіб виготовлення протезно-ортопедичних виробів, що включає вирізання з термопластичного полімерного матеріалу заготівки виробу, розігрівання заготівки до розм'якшення, обтягування ро 3 74944 4 інформація 7.1.1 "Термопластичні синтетичні розігріву заготівок протягом 4-20 хв. в залежності матеріали в ортопедичній техніці"]. від величини розмірів від 25 см2 до 3500 см2 і товЦей спосіб прийнятий за прототип. щини заготівки дозволяють підібрати Згідно відомого способу підбирають листовий індивідуальний режим формування виробу, та за термопласт із необхідними властивостями рахунок цього одержати необхідну міцність для (твердість, геометричні розміри (площа, товщина), конкретного виробу, в залежності від вирізають з нього листову заготовку виробу, індивідуальних особливостей пацієнта. Все це розігрівають заготовку до розм'якшення, обтягують забезпечує одержання необхідних розігрітою заготовкою гіпсовий позитив, фіксують експлуатаційних характеристик виробу і значно заготовку на позитиві, зварюючи вручну крайки знижує його вартість за рахунок використання заготовки, моделюють контури позитива, матеріалу низької вартості. обрізають зайвий матеріал по звареному шві, проСпосіб виготовлення протезно-ортопедичних холоджують заготовку на позитиві до кімнатної виробів здійснюють наступним чином. температури, знімають її з позитива, механічно В залежності від розмірів позитива і признаобробляють заготовку, доводячи її до необхідної чення виробу визначають розміри заготівки (довформи та встановлюють на ній елементи крепленжина, ширина, товщина). На листі термопластичня. Час розігріву заготовки в термостаті ного матеріалу, отриманого з композиції, що визначається маркою Термоліна і його товщиною. складається із суміші поліетилену високої Недоліком даного способу є підвищена щільності (ПЕНТ) з індексом розплаву 0,2-2,0 г/10 крихкість виробів, одержаних із Термолінів через хв, і поліетилену низької щільності (ПЕВТ) з їх низьку плинність та висока їх вартість через індексом розплаву 2,0 г/10 хв у співвідношенні необхідність використання дорогих і дефіцитних мас. %: імпортних матеріалів. ПЕНТ 95-80 Технічною задачею винаходу є підвищення ПЕВТ 5-20, експлуатаційних характеристик та зниження розмічають контури і вирізають заготівку вировартості виготовлення протезно-ортопедичних бу необхідних розмірів. На позитив надягають виробів, наприклад, ортезів на нижні та верхні запобіжну бавовняну трубку. На термостолі, кінцівки чи корсетів, за рахунок використання розігрітому до 160°С, розігрівають заготівку до вітчизняних недорогих матеріалів. розм'якшення протягом часу, що залежить від Ця задача вирішена тим, що в способі вигорозмірів заготівки: 4 хв при площі заготівки до 400 товлення заготовок протезно-ортопедичних см2; 11 хв. - при площі до 1000 см2; 15 хв. - при виробів, наприклад, ортезів нижніх і верхніх площі до 1500 см2 і 20 хв. при площі більш 1500 2 кінцівок або корсетів, що включає вирізання з терсм . Обтягають розігрітою заготівкою гіпсовий помопластичного полімерного матеріалу заготовки зитив, зварюють вручну її краї, формують заготівку виробу, розігрівання заготовки до розм'якшення, за допомогою вакууму, прохолоджують на позитиві обтягування розігрітою заготовкою гіпсового позидо кімнатної температури, обрізають заготівку, тива та фіксацію її зварюванням країв, моделюпіддають її механічній обробці і встановлюють на вання контурів позитива, обрізання зайвого ній елементи кріплення та одержують готовий матеріалу по звареному шву, охолодження заговиріб. товки на позитиві до кімнатної температури, Приклад 1. Виготовлення заготівки тутора на механічну обробку заготовки до одержання нижню кінцівку. необхідної форми та встановлення елементів На листі термопластичного матеріалу на' кріплення, відмінністю є те, що виготовлення основі суміші поліетилену високої щільності заготовкі використовують листовий поліетилен (ПЕВТ) з індексом розплаву 2,0 г/10 хв, наприклад, розміром від 25 см2 до 3500 см2, заготівку з нього ПЕВТ 276 і поліетилену низької щільності з розігрівають на протязі 4-20 хв. В залежності від індексом розплаву 2,0 г/10 хв, наприклад, ПЕНТ величини її розмірів, листовий поліетилен виго158 у співвідношенні мас. %: товляють з композиції, що складається із суміші ПЕНТ 276 80 поліетилену високої щільності (ПЕНТ – поліетилен ПЕВТ 158 20, низького тиску) з індексом розплаву 0,2-2,0 г/10хв, розмічають прямокутник зі сторонами 30х20см і поліетилену низької низької щільності (ПЕВТ – і вирізують листову заготівку. На гіпсовий позитив, поліетилен високого тиску) з індексом розплаву виготовлений традиційним способом, надягають 2,0 г/10хв у співвідношенні мас. %: запобіжну бавовняну трубку. Термостіл ПЕНТ 95-80 розігрівають до (160±5)°С. Нижню плиту термостоПЕВТ 5-20 ла змазують силоксановою рідиною, наприклад, Використання заготівок для протезноПМС-300 для запобігання прилипания листової ортопедичних виробів з листового поліетилену, заготівки до плити термостола. Поміщають листовиготовленого з композиції, що складається із ву заготівку на нагрітий термостіл і витримують суміші поліетилену високої щільності (ПЕНТ) з протягом 10 хв. до розм'якшення. Після індексом розплаву 0,2-2,0 г/10хв, і поліетилену розм'якшення заготівку розміщують на гіпсовому низької щільності (ПЕВТ) з індексом розплаву 2,0 позитиві, зварюють вручну її краї. Формують г/10хв у співвідношенні мас. %: заготівку за допомогою вакууму, прохолоджують ПЕНТ 95-80 на позитиві до кімнатної температури, обрізають ПЕВТ 5-20, заготівку, піддають її механічній обробці і встановдозволяє знизити крихкість і плинність люють на ній кріпильні елементи для одержання матеріалу при формуванні виробу, а режими готового виробу. 5 74944 6 Приклад 2. Виготовлення корсету на тулуб Запропонованим способом у клініці пацієнта. УкрНДІпротезування для 22 пацієнтів з дефектами На листі термопластичного матеріалу на опорно-рухового апарату було виготовлено 12 основі суміші поліетилену високої щільності з корсетів та 10 ортезів нижніх кінцівок. Практична індексом розплаву 0,3 г/10 хв, наприклад, ПЕНТ апробація показала високу міцність виробів і 273 і поліетилену низкої щільності з індексом розексплуатаційну надійність. Вартість виробів в плаву 2,0 г/10 хв, наприклад, ПЕВТ 158 у порівнянні з аналогічними виробами, виготовлеспіввідношенні мас. %: ними з Термоліну, знизилася на 20 %. ПЕНТ 273 95 Таким чином, спосіб виготовлення протезноПЕВТ 158 5, ортопедичних виробів, за рахунок заміни дорогого матеріалу більш дешевим з аналогічними властирозмічають прямокутник зі сторонами 40х90см востями, а також за рахунок підбору І вирізають листову заготівку. Гіпсовий позитив індивідуальних температурних режимів формупідготовляють як у прикладі 1. Термостіл вання дозволяє одержувати більш дешеві розігрівають до (160±5)°С, поміщають у нього лисзаготівки з необхідними експлуатаційними характову заготівку, витримують 20 хв, потім теристиками для конкретних протезнорозміщують її на позитиві і виконують операції за ортопедичних виробів. прикладом 1. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
