Машина для скручування ниток

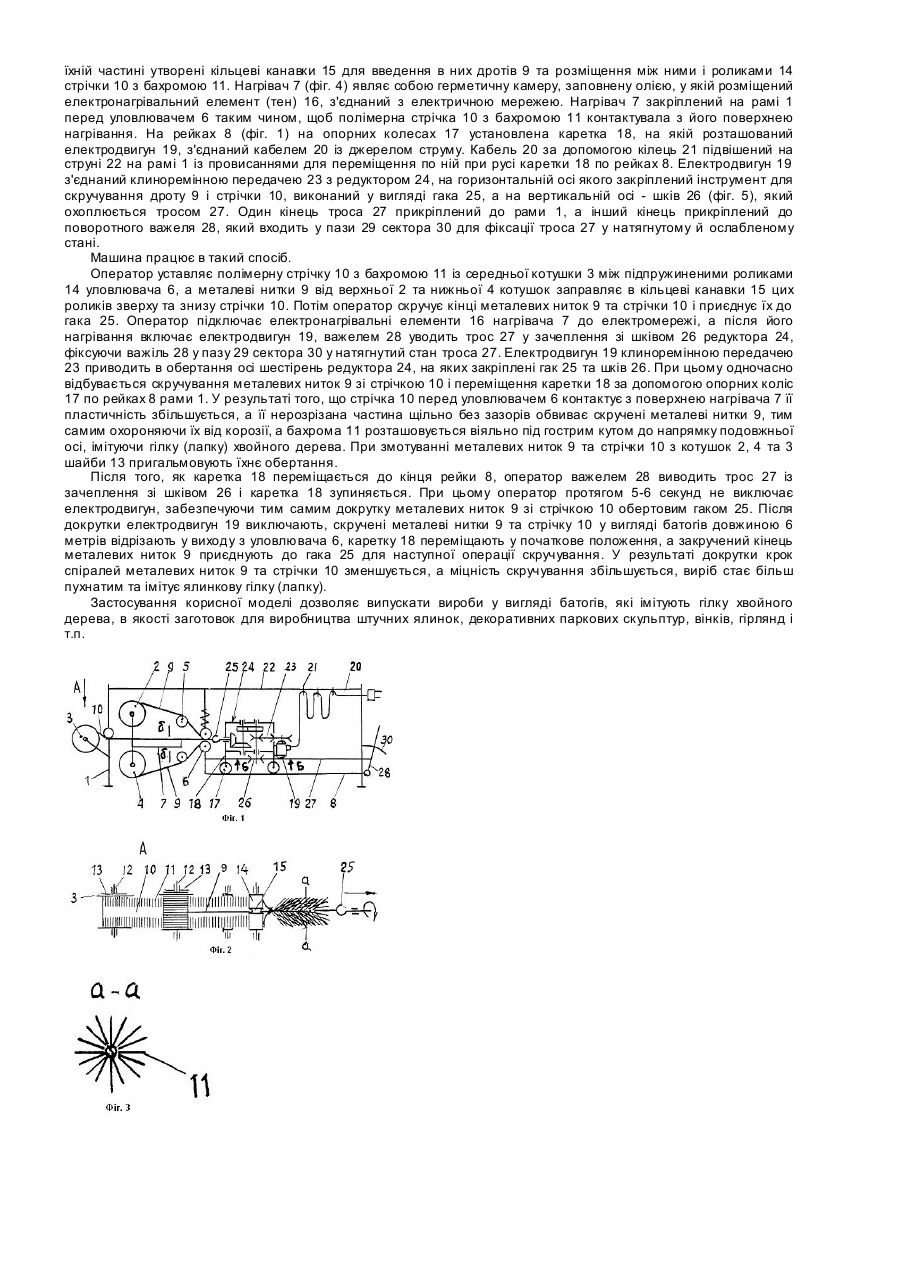

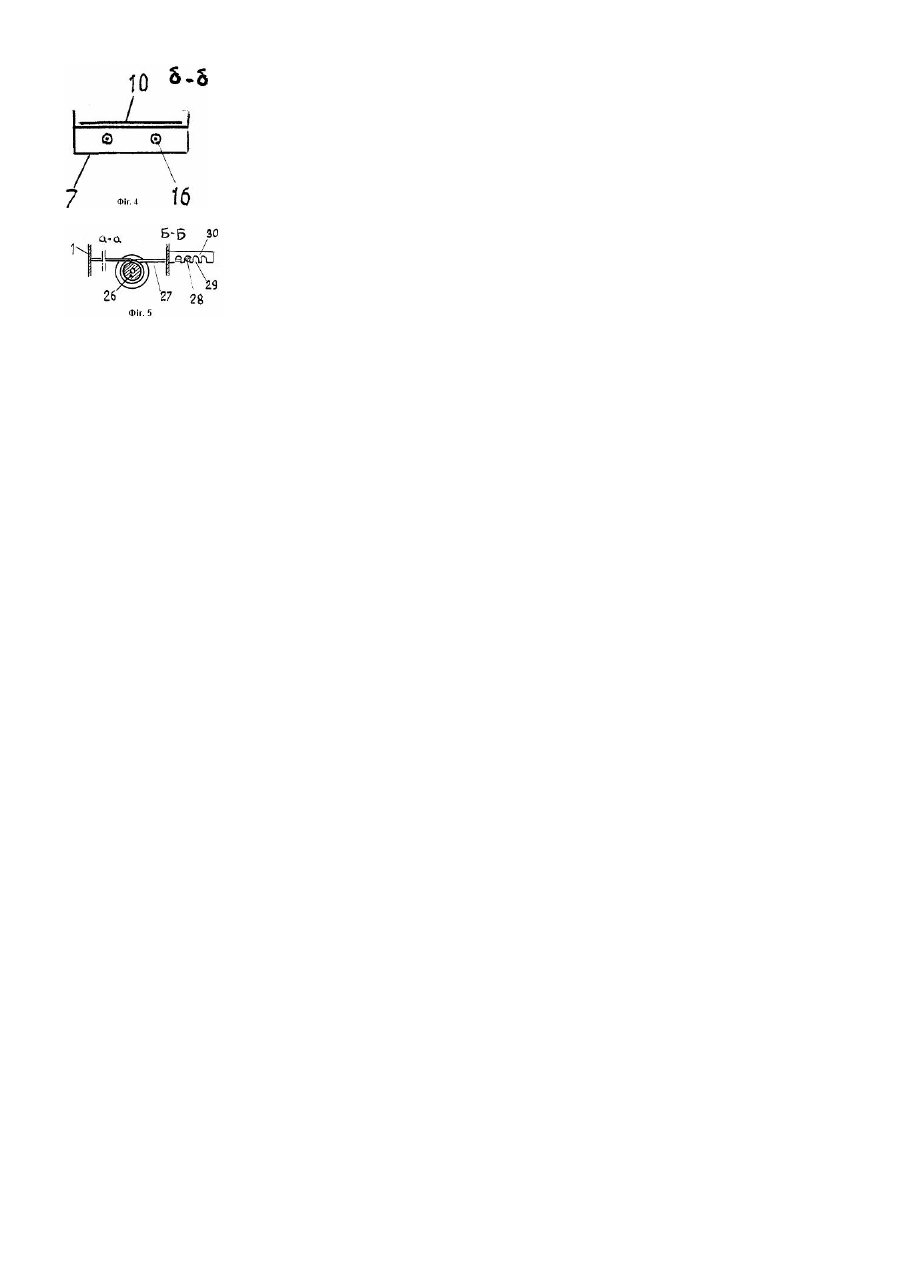

Корисна модель належить до виробництва крутильних машин періодичної дії, призначених, головним чином, для скручування металевих ниток з розміщеними між ними однією або декількома полімерними стрічками. Відома машина для скручування ниток, що містить раму, на якій розміщені три котушки з нитками, уловлювач ниток, витяжний прилад та рейки. На рейках установлена каретка з електродвигуном, інструментом для скручування ниток і приводом [див. Стислий політичний словник. Державне видавництво техніко-теоретичної літератури. Москва. 1956p. стор.757-758. Фіг. 2]. Прийнята за прототип. Відома машина призначена для скручування ниток (рівниці) у пряжу і має загальні ознаки з корисною моделлю, яка заявляється, а саме: раму, на якій розміщені три котушки з нитками, уловлювач ниток та рейки. На рейках установлена каретка з електродвигуном, інструментом для скручування ниток і приводом. Недоліком відомої машини для скручування ниток є складність виконання технологічного процесу, який включає такі операції як витяжка, крутка, відмотування та намотування ниток. Конструктивно машина містить ряд складних вузлів: - витяжний прилад виконаний у вигляді трьох пар приводних витяжних роликів, кожна з наступних пар яких має більшу швидкість, ніж попередня; - як інструмент для скручування ниток використовують веретено, яке складається з одинадцяти деталей, дев'ять з який тіла обертання, що вимагають високої точності виготовлення (див. там же, cтop.809-810, cтop. 137). Іншим недоліком відомої машини є невелика довжина ділянок нитки, які скручуються за один прохід каретки, що значно знижує її продуктивність. Технічною задачею корисної моделі є створення машини для скручування ниток, використовуваної при виготовленні виробів, що імітують гілку хвойного дерева шляхом одночасного скручування твердих металевих ниток з розміщеною між ними полімерною стрічкою з бахромою з боків. Технічним результатом є спрощення конструкції машини та технологічного процесу виготовлення виробу. Поставлена задача досягається тим, що в машині для скручування ниток, що містить раму, на якій у вертикальній площині розташовані три котушки з нитками, уловлювач ниток і рейки, на яких установлена каретка з електродвигуном, інструментом для скручування ниток та приводом, особливість полягає в тому, що на верхній та нижній котушках намотані металеві нитки, а на середній котушці - полімерна стрічка з бахромою з боків, уловлювач ниток виконаний у вигляді розміщених один над одним підпружинених роликів з кільцевими канавками на їхніх бічних поверхнях для введення металевих ниток і розміщення між нитками та роликами стрічки з бахромою з боків, інструмент для скручування ниток виконаний у вигляді гака, закріпленого на горизонтальній осі привода, з'єднаного з електродвигуном. Ці ознаки необхідні і достатні для здійснення корисної моделі та досягнення технічного результату при її використанні. Крім того, привод машини для скручування ниток виконаний у вигляді конічного редуктора, горизонтальна вісь якого з'єднана з гаком для скручування ниток, а на вертикальній осі закріплений трос, що охоплює шків; при цьому один кінець троса жорстко закріплений з боку рами над рейками, а інший - з'єднаний з поворотним важелем, який фіксує натягнутий або ослаблений стан троса. Крім того, на рамі перед уловлювачем ниток закріплений нагрівач, виконаний у вигляді герметичної камери, заповненої рідиною, у якій розміщений електронагрівальний елемент. Ці ознаки є факультативними, тому що характеризують конструктивні особливості машини і можуть бути замінені іншими ознаками, які створюють такий самий технічний результат. Причинно-наслідковий зв'язок між ознаками корисної моделі та технічним результатом, що досягається, полягає в наступному: - розміщення на верхній і нижній котушках металевих ниток, а на середній котушці - полімерної стрічки з бахромою з боків дозволяє при скручуванні ниток одержати виріб, який імітує гілку (лапку) хвойного дерева; - виконання уловлювача ниток у вигляді розміщених один над одним підпружинених роликів з кільцевими канавками на їхніх бічних поверхнях забезпечує точне розташування металевих ниток по середині зверху та знизу полімерної стрічки. При такому розташуванні смужки бахроми розташовуються симетрично щодо скручених ниток і без зазорів обертають їх нерозрізаною частиною стрічки; - виконання інструмента для скручування ниток у вигляді гака, закріпленого по горизонтальній осі привода дозволяє спростити конструкцію машини та підвищити надійність її роботи; - виконання привода у вигляді конічного редуктора дозволяє забезпечити синхронність обертання гака для скручування ниток і переміщення каретки по рейках; - зв'язок шківа редуктора з тросом, закріпленим з однієї сторони рами над рейками, а з іншого боку - з поворотним важелем, який фіксує натягнутий або ослаблений стан троса, спрощує привод подовжнього переміщення каретки; - установка на рамі перед уловлювачем нитки нагрівача, виконаного у вигляді герметичної камери, заповненої рідиною, у якій розміщений електронагрівальний елемент (тен) і по якій переміщається полімерна стрічка, дозволяє збільшити її пластичність і забезпечує щільне обгортання нею металевих ниток, ізолюючи в такий спосіб їх від корозії. На фіг. 1 показана схема машини для скручування ниток, вигляд збоку; фіг. 2 - те саме, вид по стрілці А на фіг. 1, показаний стан ниток після скручування; фі г. 3 - той самий перетин а-а на фіг. 2; фіг. 4 - перетин б-б на фіг. 1, показаний нагрівач; фіг. 5 - розріз Б-Б, схема тросового привода каретки. Машина для скручування ниток (фіг. 1) складається з рами 1, на якій розміщені одна над іншою три котушки 2, 3 і 4, підтримувальні ролики 5, уловлювач 6, нагрівач 7 і рейки 8. На верхній 2 і нижній 4 котушках намотані металеві нитки (дріт) 9 товщиною 0,5мм, а на середній котушці З нитка 10, виконана у вигляді полімерної стрічки товщиною 0,2мм та шириною 80мм із бахромою 11 з боків з довжиною смужок 35 мм та шириною 1,5мм. Котушки 2, 3 і 4 вільно встановлені на осях 12 і споряджені дисковими гальмовими шайбами 13. Уловлювач 6 (фіг. 2) виконаний у вигляді розташованих один над одним підпружинених роликів 6, на бічних поверхнях яких у середній їхній частині утворені кільцеві канавки 15 для введення в них дротів 9 та розміщення між ними і роликами 14 стрічки 10 з бахромою 11. Нагрівач 7 (фіг. 4) являє собою герметичну камеру, заповнену олією, у якій розміщений електронагрівальний елемент (тен) 16, з'єднаний з електричною мережею. Нагрівач 7 закріплений на рамі 1 перед уловлювачем 6 таким чином, щоб полімерна стрічка 10 з бахромою 11 контактувала з його поверхнею нагрівання. На рейках 8 (фіг. 1) на опорних колесах 17 установлена каретка 18, на якій розташований електродвигун 19, з'єднаний кабелем 20 із джерелом струму. Кабель 20 за допомогою кілець 21 підвішений на струні 22 на рамі 1 із провисаннями для переміщення по ній при русі каретки 18 по рейках 8. Електродвигун 19 з'єднаний клиноремінною передачею 23 з редуктором 24, на горизонтальній осі якого закріплений інструмент для скручування дроту 9 і стрічки 10, виконаний у вигляді гака 25, а на вертикальній осі - шків 26 (фіг. 5), який охоплюється тросом 27. Один кінець троса 27 прикріплений до рами 1, а інший кінець прикріплений до поворотного важеля 28, який входить у пази 29 сектора 30 для фіксації троса 27 у натягнутому й ослабленому стані. Машина працює в такий спосіб. Оператор уставляє полімерну стрічку 10 з бахромою 11 із середньої котушки 3 між підпружиненими роликами 14 уловлювача 6, а металеві нитки 9 від верхньої 2 та нижньої 4 котушок заправляє в кільцеві канавки 15 цих роликів зверху та знизу стрічки 10. Потім оператор скручує кінці металевих ниток 9 та стрічки 10 і приєднує їх до гака 25. Оператор підключає електронагрівальні елементи 16 нагрівача 7 до електромережі, а після його нагрівання включає електродвигун 19, важелем 28 уводить трос 27 у зачеплення зі шківом 26 редуктора 24, фіксуючи важіль 28 у пазу 29 сектора 30 у натягнутий стан троса 27. Електродвигун 19 клиноремінною передачею 23 приводить в обертання осі шестірень редуктора 24, на яких закріплені гак 25 та шків 26. При цьому одночасно відбувається скручування металевих ниток 9 зі стрічкою 10 і переміщення каретки 18 за допомогою опорних коліс 17 по рейках 8 рами 1. У результаті того, що стрічка 10 перед уловлювачем 6 контактує з поверхнею нагрівача 7 її пластичність збільшується, а її нерозрізана частина щільно без зазорів обвиває скручені металеві нитки 9, тим самим охороняючи їх від корозії, а бахрома 11 розташовується віяльно під гострим кутом до напрямку подовжньої осі, імітуючи гілку (лапку) хвойного дерева. При змотуванні металевих ниток 9 та стрічки 10 з котушок 2, 4 та 3 шайби 13 пригальмовують їхнє обертання. Після того, як каретка 18 переміщається до кінця рейки 8, оператор важелем 28 виводить трос 27 із зачеплення зі шківом 26 і каретка 18 зупиняється. При цьому оператор протягом 5-6 секунд не виключає електродвигун, забезпечуючи тим самим докрутку металевих ниток 9 зі стрічкою 10 обертовим гаком 25. Після докрутки електродвигун 19 виключають, скручені металеві нитки 9 та стрічку 10 у вигляді батогів довжиною 6 метрів відрізають у виходу з уловлювача 6, каретку 18 переміщають у початкове положення, а закручений кінець металевих ниток 9 приєднують до гака 25 для наступної операції скручування. У результаті докрутки крок спіралей металевих ниток 9 та стрічки 10 зменшується, а міцність скручування збільшується, виріб стає більш пухнатим та імітує ялинкову гілку (лапку). Застосування корисної моделі дозволяє випускати вироби у вигляді батогів, які імітують гілку хвойного дерева, в якості заготовок для виробництва штучних ялинок, декоративних паркових скульптур, вінків, гірлянд і т.п.
