Апарат для дослідження хемілюмінесценції
Номер патенту: 75746
Опубліковано: 15.05.2006
Автори: Сніжко Дмитро Вікторович, Кукоба Анатолій Васильович, Рожицький Микола Миколайович
Формула / Реферат
Апарат для дослідження хемілюмінесценції, який містить хемілюмінесцентний реактор, у якому як фотодетектор використаний фотоелектронний помножувач, з’єднаний з високовольтним блоком живлення з резистивним подільником напруги, який відрізняється тим, що фотоелектронний помножувач розміщений у металевому модулі з оптично прозорим вікном під хемілюмінесцентним реактором сумісно з частиною резистивного подільника напруги високовольтного блока живлення, що розташована безпосередньо на виводах фотоелектронного помножувача навісним монтажем та герметизована.
Текст

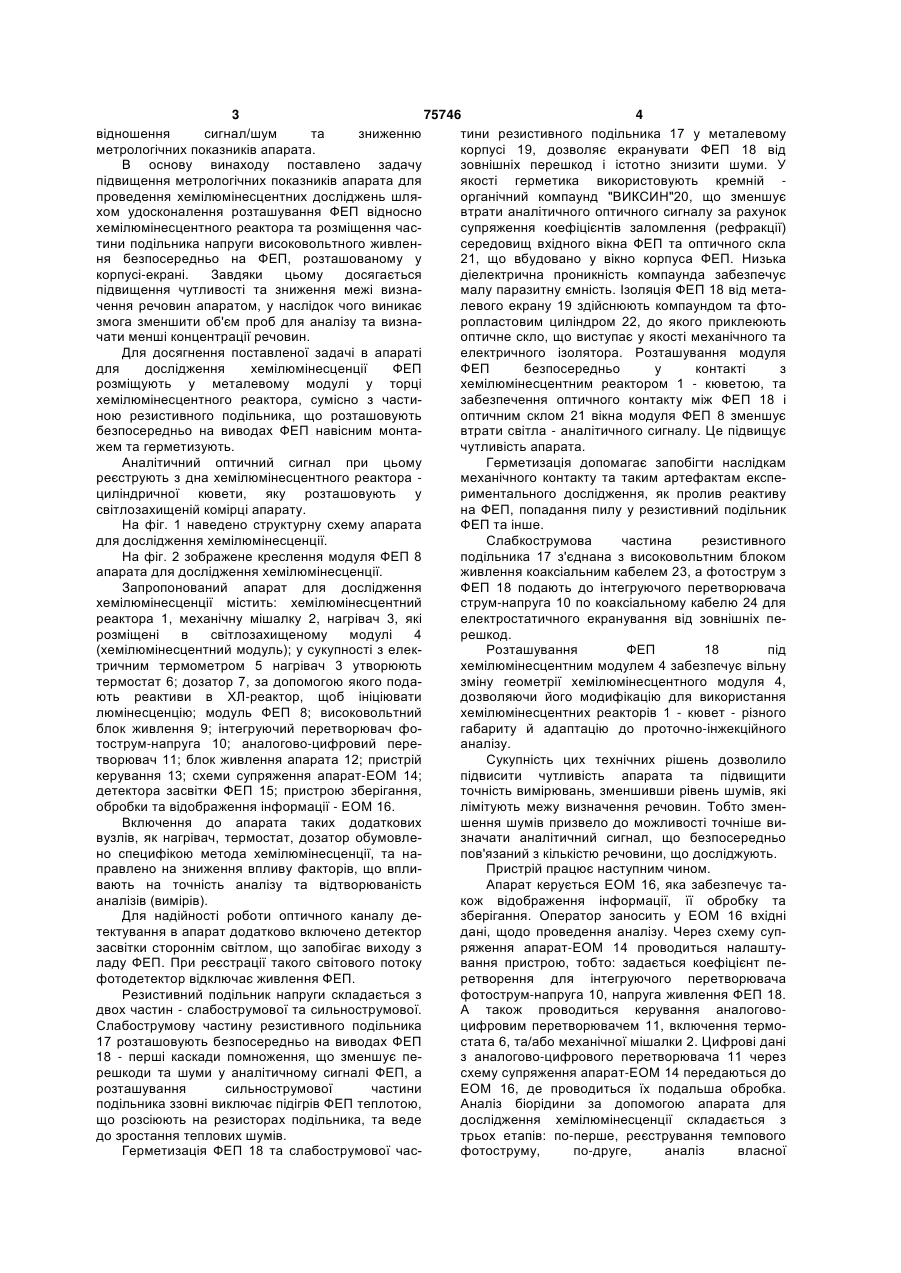

Апарат для дослідження хемілюмінесценції, який містить хемілюмінесцентний реактор, у якому як фотодетектор використаний фотоелектронний помножувач, з’єднаний з високовольтним блоком живлення з резистивним подільником напруги, який відрізняється тим, що фотоелектронний помножувач розміщений у металевому модулі з оптично прозорим вікном під хемілюмінесцентним реактором сумісно з частиною резистивного подільника напруги високовольтного блока живлення, що розташована безпосередньо на виводах фотоелектронного помножувача навісним монтажем та герметизована. (19) (21) 20040504068 (22) 27.05.2004 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Сніжко Дмитро Вікторович, Рожицький Микола Миколайович, Кукоба Анатолій Васильович (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ (56) BG 105117, 31.07.2002 US 5112646, 12.05.1992 EP 0753735, 15.01.1997 GB 2350421, 29.11.2000 RU 2059246, 27.04.1996 UA 52464, 16.12.2002 SU 457892, 11.03.1975 3 75746 4 відношення сигнал/шум та зниженню тини резистивного подільника 17 у металевому метрологічних показників апарата. корпусі 19, дозволяє екранувати ФЕП 18 від В основу винаходу поставлено задачу зовнішніх перешкод і істотно знизити шуми. У підвищення метрологічних показників апарата для якості герметика використовують кремній проведення хемілюмінесцентних досліджень шляорганічний компаунд "ВИКСИН"20, що зменшує хом удосконалення розташування ФЕП відносно втрати аналітичного оптичного сигналу за рахунок хемілюмінесцентного реактора та розміщення чассупряження коефіцієнтів заломлення (рефракції) тини подільника напруги високовольтного живленсередовищ вхідного вікна ФЕП та оптичного скла ня безпосередньо на ФЕП, розташованому у 21, що вбудовано у вікно корпуса ФЕП. Низька корпусі-екрані. Завдяки цьому досягається діелектрична проникність компаунда забезпечує підвищення чутливості та зниження межі визнамалу паразитну ємність. Ізоляція ФЕП 18 від метачення речовин апаратом, у наслідок чого виникає левого екрану 19 здійснюють компаундом та фтозмога зменшити об'єм проб для аналізу та визнаропластовим циліндром 22, до якого приклеюють чати менші концентрації речовин. оптичне скло, що виступає у якості механічного та Для досягнення поставленої задачі в апараті електричного ізолятора. Розташування модуля для дослідження хемілюмінесценції ФЕП ФЕП безпосередньо у контакті з розміщують у металевому модулі у торці хемілюмінесцентним реактором 1 - кюветою, та хемілюмінесцентного реактора, сумісно з частизабезпечення оптичного контакту між ФЕП 18 і ною резистивного подільника, що розташовують оптичним склом 21 вікна модуля ФЕП 8 зменшує безпосередньо на виводах ФЕП навісним монтавтрати світла - аналітичного сигналу. Це підвищує жем та герметизують. чутливість апарата. Аналітичний оптичний сигнал при цьому Герметизація допомагає запобігти наслідкам реєструють з дна хемілюмінесцентного реактора механічного контакту та таким артефактам експециліндричної кювети, яку розташовують у риментального дослідження, як пролив реактиву світлозахищеній комірці апарату. на ФЕП, попадання пилу у резистивний подільник На фіг. 1 наведено структурну схему апарата ФЕП та інше. для дослідження хемілюмінесценції. Слабкострумова частина резистивного На фіг. 2 зображене креслення модуля ФЕП 8 подільника 17 з'єднана з високовольтним блоком апарата для дослідження хемілюмінесценції. живлення коаксіальним кабелем 23, а фотострум з Запропонований апарат для дослідження ФЕП 18 подають до інтегруючого перетворювача хемілюмінесценції містить: хемілюмінесцентний струм-напруга 10 по коаксіальному кабелю 24 для реактора 1, механічну мішалку 2, нагрівач 3, які електростатичного екранування від зовнішніх перозміщені в світлозахищеному модулі 4 решкод. (хемілюмінесцентний модуль); у сукупності з елекРозташування ФЕП 18 під тричним термометром 5 нагрівач 3 утворюють хемілюмінесцентним модулем 4 забезпечує вільну термостат 6; дозатор 7, за допомогою якого подазміну геометрії хемілюмінесцентного модуля 4, ють реактиви в ХЛ-реактор, щоб ініціювати дозволяючи його модифікацію для використання люмінесценцію; модуль ФЕП 8; високовольтний хемілюмінесцентних реакторів 1 - кювет - різного блок живлення 9; інтегруючий перетворювач фогабариту й адаптацію до проточно-інжекційного тострум-напруга 10; аналогово-цифровий переаналізу. творювач 11; блок живлення апарата 12; пристрій Сукупність цих технічних рішень дозволило керування 13; схеми супряження апарат-ЕОМ 14; підвисити чутливість апарата та підвищити детектора засвітки ФЕП 15; пристрою зберігання, точність вимірювань, зменшивши рівень шумів, які обробки та відображення інформації - ЕОМ 16. лімітують межу визначення речовин. Тобто зменВключення до апарата таких додаткових шення шумів призвело до можливості точніше вивузлів, як нагрівач, термостат, дозатор обумовлезначати аналітичний сигнал, що безпосередньо но специфікою метода хемілюмінесценції, та напов'язаний з кількістю речовини, що досліджують. правлено на зниження впливу факторів, що вплиПристрій працює наступним чином. вають на точність аналізу та відтворюваність Апарат керується ЕОМ 16, яка забезпечує тааналізів (вимірів). кож відображення інформації, її обробку та Для надійності роботи оптичного каналу дезберігання. Оператор заносить у ЕОМ 16 вхідні тектування в апарат додатково включено детектор дані, щодо проведення аналізу. Через схему супзасвітки стороннім світлом, що запобігає виходу з ряження апарат-ЕОМ 14 проводиться налаштуладу ФЕП. При реєстрації такого світового потоку вання пристрою, тобто: задається коефіцієнт пефотодетектор відключає живлення ФЕП. ретворення для інтегруючого перетворювача Резистивний подільник напруги складається з фотострум-напруга 10, напруга живлення ФЕП 18. двох частин - слабострумової та сильнострумової. А також проводиться керування аналоговоСлабострумову частину резистивного подільника цифровим перетворювачем 11, включення термо17 розташовують безпосередньо на виводах ФЕП стата 6, та/або механічної мішалки 2. Цифрові дані 18 - перші каскади помноження, що зменшує пез аналогово-цифрового перетворювача 11 через решкоди та шуми у аналітичному сигналі ФЕП, а схему супряження апарат-ЕОМ 14 передаються до розташування сильнострумової частини ЕОМ 16, де проводиться їх подальша обробка. подільника ззовні виключає підігрів ФЕП теплотою, Аналіз біорідини за допомогою апарата для що розсіюють на резисторах подільника, та веде дослідження хемілюмінесценції складається з до зростання теплових шумів. трьох етапів: по-перше, реєстрування темпового Герметизація ФЕП 18 та слабострумової часфотоструму, по-друге, аналіз власної 5 75746 6 люмінесценції, та, по-третє, аналіз гою схеми супряження апарат-ЕОМ 14 починає хемілюмінесценції проби. періодично опитувати аналогово-цифровий переНа першому етапі аналізу проводять наступні творювач 11, отримуючи, таким чином, величину дії. аналітичного сигналу у цифровому коді. Після чого Апарат для дослідження хемілюмінесценції інформація оброблюється у програмі керування включений до мережі живлення, прогрівають до апарату для дослідження хемілюмінесценції та виходу у статичний режим роботи, що обумовлено відображається оператору. використанням електровакуумної техніки - ФЕП 18, На третьому етапі оператор, за допомогою дота інерційністю термостатування затора 7 подає речовину, що ініціює хемілюмінесцентного модуля 4. Після чого провохемілюмінесцентну реакцію, до дять реєстрування темпового фотоструму, обухемілюмінесцентного реактора 1. ЕОМ 16 мовленого шумами апарату. продовжує опитувати апарат для дослідження На другому етапі проводять наступні дії. хемілюмінесценції, тобто подовжується реєстрація У хемілюмінесцентний модулі 4 розташовують аналітичного сигналу. Після витрачення реагентів хемілюмінесцентний реактор з пробою, що у реакції, що відповідає зниженню рівня світового досліджується, для чого на деякий час потоку аналітичного сигналу, аналіз виключається високовольтне живлення ФЕП 18 за завершується. допомогою програми керування. Після чого за доЗапропоноване технічне рішення пояснюють помогою ЕОМ 16 оператор запускає програму кенаступним прикладом. У експериментальному рування аналізом апаратом для дослідження апараті з запропонованим технічним рішенням, що хемілюмінесценції. ЕОМ 16 через схему супряреалізовано на базі лабораторії "Аналітичної ження апарат-ЕОМ 14 опитує апарат щодо оптохемотроніки" Харківського національного можливості подальшого проведення аналізу, тобто університету радіоелектроніки, вдалося знизити опитується детектор засвітки ФЕП 15, що реєструє шуми ФЕП "ФЭУ-140" до 0,02нА при напрузі живфакт закриття хемілюмінесцентного модуля. Після лення 1900В, що відповідає чутливості ФЕП цього ЕОМ 16 проводить налаштування апарату 1000А/лм, та досягти межі визначення для дослідження хемілюмінесценції відповідно аналітичного сигналу у 2 10-5лм. Так, для введеним на першому етапі даним, подається вихемілюмінесцентної реакції перекісного окислення сока напруга живлення ФЕП. Світовий потік з люмінолу межа визначення кількості речовини хемілюмінесцентного реактору 1 реєструється склала 10фмоль. Це відповідає концентрації 5нМ ФЕП 18, далі сигнал через інтегруючий перетво(нмоль/л) при об'ємі проби в 2мл. рювач струм-напруга 10 подається на аналоговоцифровий перетворювач 11. ЕОМ 16 за допомо Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for analyzing chemiluminescence
Автори англійськоюRozhytskyi Mykola Mykolaiovych, Kukoba Anatolii Vasyliovych
Назва патенту російськоюУстройство для исследования хемилюминесценции
Автори російськоюРожицкий Николай Николаевич, Кукоба Анатолий Васильевич
МПК / Мітки
МПК: G01N 21/76
Мітки: апарат, дослідження, хемілюмінесценції
