Спосіб підняття затонулих суден

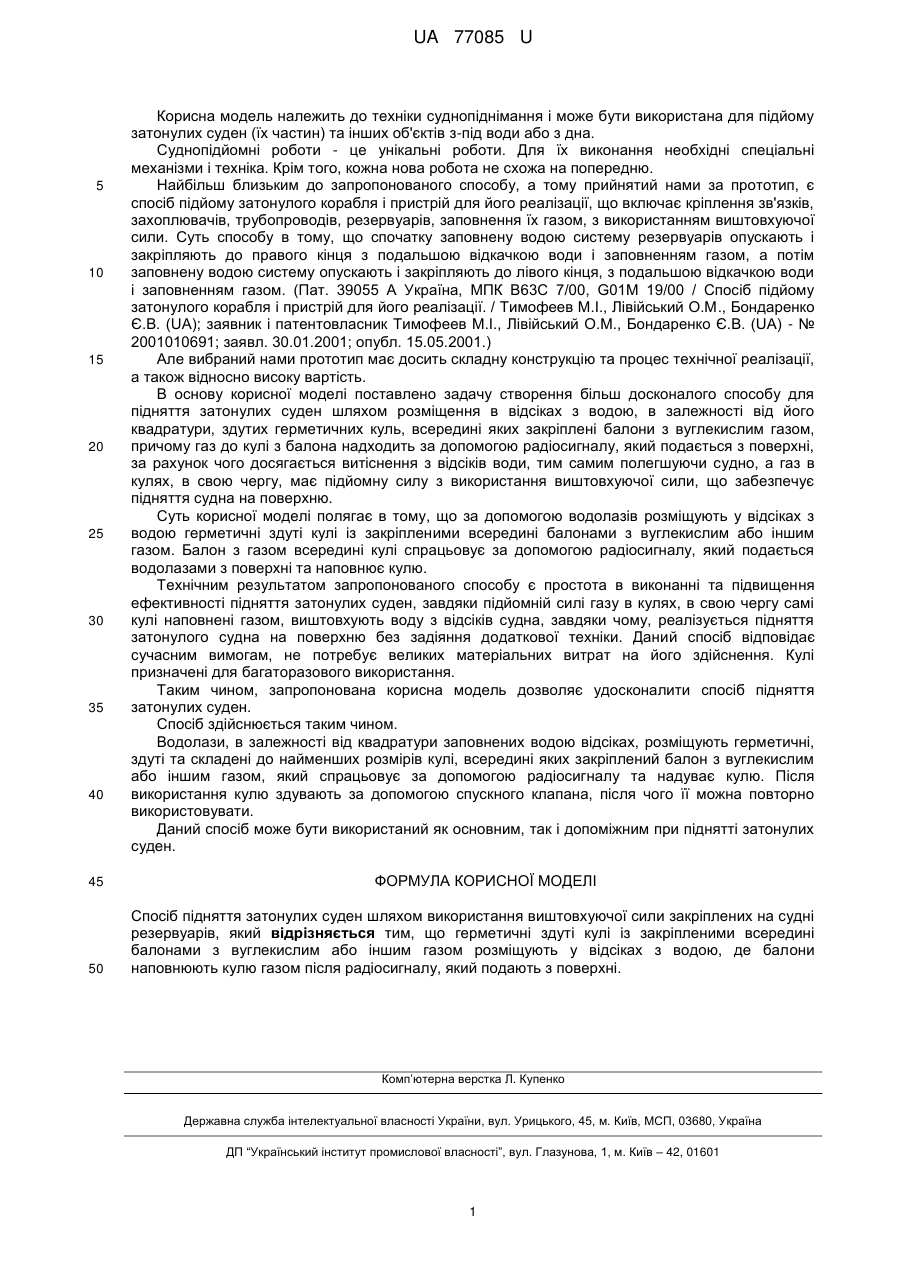

Реферат: UA 77085 U UA 77085 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки суднопіднімання і може бути використана для підйому затонулих суден (їх частин) та інших об'єктів з-під води або з дна. Суднопідйомні роботи - це унікальні роботи. Для їх виконання необхідні спеціальні механізми і техніка. Крім того, кожна нова робота не схожа на попередню. Найбільш близьким до запропонованого способу, а тому прийнятий нами за прототип, є спосіб підйому затонулого корабля і пристрій для його реалізації, що включає кріплення зв'язків, захоплювачів, трубопроводів, резервуарів, заповнення їх газом, з використанням виштовхуючої сили. Суть способу в тому, що спочатку заповнену водою систему резервуарів опускають і закріпляють до правого кінця з подальшою відкачкою води і заповненням газом, а потім заповнену водою систему опускають і закріпляють до лівого кінця, з подальшою відкачкою води і заповненням газом. (Пат. 39055 А Україна, МПК В63С 7/00, G01M 19/00 / Спосіб підйому затонулого корабля і пристрій для його реалізації. / Тимофеев Μ.І., Лівійський О.М., Бондаренко Є.В. (UA); заявник і патентовласник Тимофеев М.І., Лівійський О.М., Бондаренко Є.В. (UA) - № 2001010691; заявл. 30.01.2001; опубл. 15.05.2001.) Але вибраний нами прототип має досить складну конструкцію та процес технічної реалізації, а також відносно високу вартість. В основу корисної моделі поставлено задачу створення більш досконалого способу для підняття затонулих суден шляхом розміщення в відсіках з водою, в залежності від його квадратури, здутих герметичних куль, всередині яких закріплені балони з вуглекислим газом, причому газ до кулі з балона надходить за допомогою радіосигналу, який подається з поверхні, за рахунок чого досягається витіснення з відсіків води, тим самим полегшуючи судно, а газ в кулях, в свою чергу, має підйомну силу з використання виштовхуючої сили, що забезпечує підняття судна на поверхню. Суть корисної моделі полягає в тому, що за допомогою водолазів розміщують у відсіках з водою герметичні здуті кулі із закріпленими всередині балонами з вуглекислим або іншим газом. Балон з газом всередині кулі спрацьовує за допомогою радіосигналу, який подається водолазами з поверхні та наповнює кулю. Технічним результатом запропонованого способу є простота в виконанні та підвищення ефективності підняття затонулих суден, завдяки підйомній силі газу в кулях, в свою чергу самі кулі наповнені газом, виштовхують воду з відсіків судна, завдяки чому, реалізується підняття затонулого судна на поверхню без задіяння додаткової техніки. Даний спосіб відповідає сучасним вимогам, не потребує великих матеріальних витрат на його здійснення. Кулі призначені для багаторазового використання. Таким чином, запропонована корисна модель дозволяє удосконалити спосіб підняття затонулих суден. Спосіб здійснюється таким чином. Водолази, в залежності від квадратури заповнених водою відсіках, розміщують герметичні, здуті та складені до найменших розмірів кулі, всередині яких закріплений балон з вуглекислим або іншим газом, який спрацьовує за допомогою радіосигналу та надуває кулю. Після використання кулю здувають за допомогою спускного клапана, після чого її можна повторно використовувати. Даний спосіб може бути використаний як основним, так і допоміжним при піднятті затонулих суден. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб підняття затонулих суден шляхом використання виштовхуючої сили закріплених на судні резервуарів, який відрізняється тим, що герметичні здуті кулі із закріпленими всередині балонами з вуглекислим або іншим газом розміщують у відсіках з водою, де балони наповнюють кулю газом після радіосигналу, який подають з поверхні. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
